バイトのため久しぶりに家に帰ったら、プリンタがMP540に新しくなってた
っというのも、以前使用してたMP500だが、
紙の裏にべっとりと黒い線が出るようになったからである
こんな感じ↓
それでもCDやDVDのレーベル印刷には使用できるので、貰って印刷してたんだが
10枚くらい印刷したとこで問題発生
なんと印刷面に黒い汚れが…
こいつ、レーベル印刷まで侵食してきやがった
俺に何もさせない気か？
普通なら廃棄処分のとこを俺が拾ってやったのに、その俺にたてつくとは
ホントならお前は
額を床にこすりつけながら俺に感謝するとこだぞ
あまりにムカついたので、分解してみることに
結構長くなるので、以下続き↓
っというのも、以前使用してたMP500だが、
紙の裏にべっとりと黒い線が出るようになったからである
こんな感じ↓
それでもCDやDVDのレーベル印刷には使用できるので、貰って印刷してたんだが
10枚くらい印刷したとこで問題発生
なんと印刷面に黒い汚れが…
こいつ、レーベル印刷まで侵食してきやがった
俺に何もさせない気か？
普通なら廃棄処分のとこを俺が拾ってやったのに、その俺にたてつくとは
ホントならお前は
額を床にこすりつけながら俺に感謝するとこだぞ
あまりにムカついたので、分解してみることに
結構長くなるので、以下続き↓
早速バイトから帰宅後、プリンタ解体決行

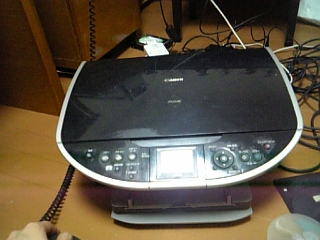

解体対象↓

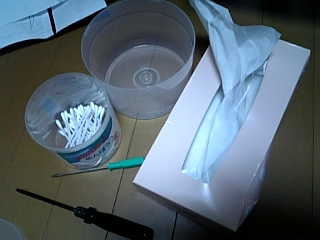

用意したもの
・綿棒（汚れ取り）
・ティッシュ（同上）
・プラスドライバー＋マイナスドライバー（言わずもがな）
・DVDスピンドルの蓋（ネジや部品入れ）
・ピンセット（写真に写ってないｗｗｗ）
何も考えず、見えるネジを外していくと

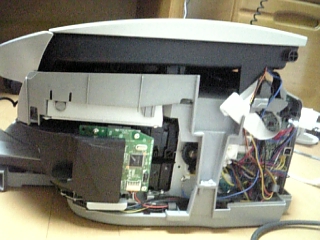

横取れた〜
思ったより簡単に取れた

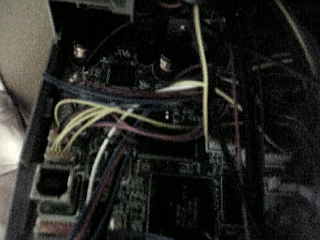

これが基板部分のアップ
写真じゃ暗すぎてよく見えないけど、あんまり配線多くない
基板自体も相当小さい
手前の右にあったバーみたいなやつのツメをマイナスドライバーで外したら
スキャナ部分が取れた↑
配線が邪魔になりそうなので外しておいた

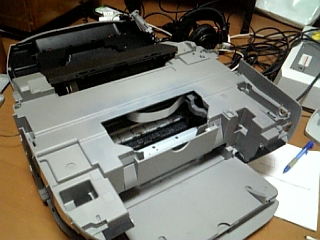

そこからまた、見えるネジを外していくと…
カバーが取れた↑
順調すぎて逆に怖いｗｗｗ
ちなみにこのあたりで、どこのネジを外したのか既に忘れてますｗｗｗ

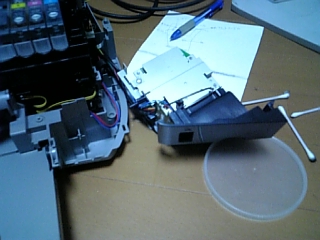

なんか邪魔になりそうなので右手前にある部品を外しておいた↑
どうやら、デジカメの写真印刷のためにメモリカードを挿す部分らしい
ぶっちゃけ我が家では一回も使ったことが無い機能
これぞ宝の持ち腐れ
ちなみにレーベル印刷も自分しか使ってなかった
さて、話が脱線してしまいました
続いてインクとかが付いている機械部分を外したいのですが、
邪魔者がいたので外すことに

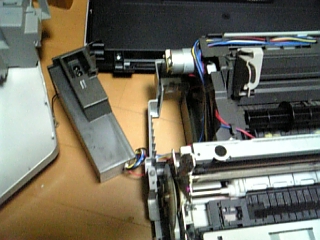

邪魔者は電源部分でした。ツメだけで固定されてたので簡単に外れました↑
上ではなく、何故か下方向に抜けました
さらに電源についてたアースが邪魔だったので外しました
あとは怪しそうなネジを軒並みはずしていくだけ

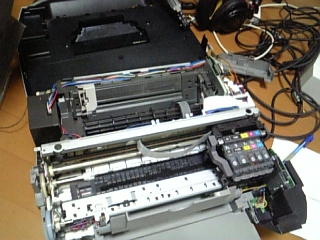

ほい、機会部分とれた〜↑

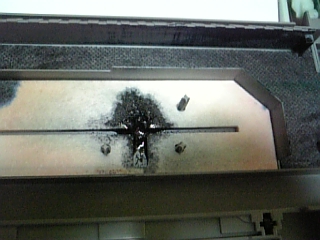

もう既に、下のほうに見たくないものが見えるんですけど…

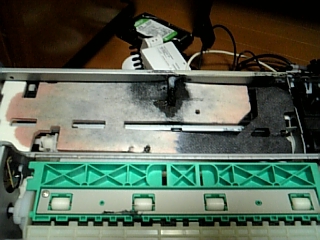

見たくないもの↑
スポンジの間に黒い塊が見えます
どうやら廃インクの塊みたいです

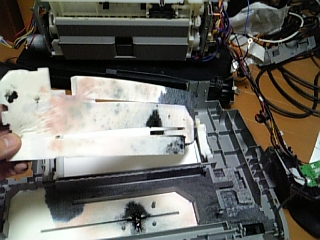

とりあえず外してみた↑
ん〜気持ちいいくらい真っ黒ｗｗｗ
ちなみに横から見るとこうなってます↓
分かりますかね？
スポンジの上と下に山ができてるのが
完璧に固まってます
これは底側のスポンジになります
スポンジが２重になってたんですが、正直意味ないです
完璧に下のスポンジまで染みてます
ってか、白い部分と黒い部分の差が激しい↓

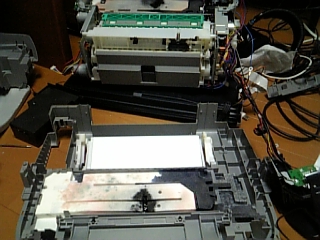

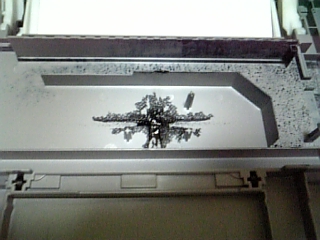

さらにスポンジを取って、一番下をみてみたら
これは綺麗な十字だｗｗｗ
ありえんくらい粘土質のインクが大量にこびりついてました

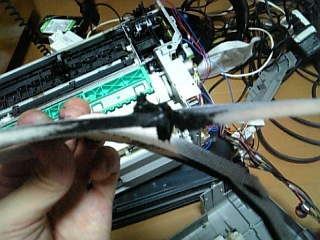

これでおわりかと思いきや、さっき外した機械部分を見てみると

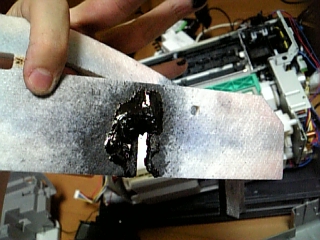

ひっついてるー！！！
粘土質のインクでスポンジがくっついたみたいです
真ん中の黒い部分はやばかったです

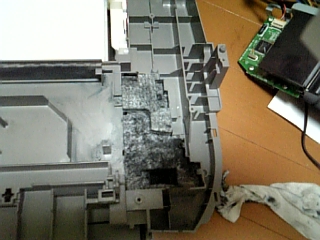

さらに底部分の右側と左側に、さらにスポンジがありました
右側のスポンジ↓
まっくろ〜
４枚もあるくせに、全部真っ黒
左側↓
まっしろ〜www
何この差？驚きの白さやわｗｗｗ
設計したやつでてこい！！！

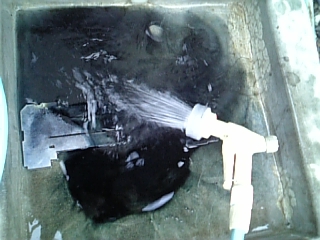

外に持っていって、早速水洗い
黒い液体がひたすらに出ました
でも、ここで手を抜いたら意味が無いので粘り強く洗いました

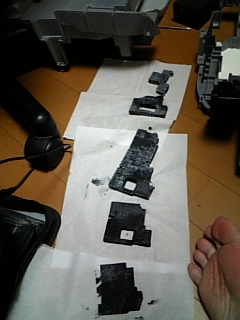

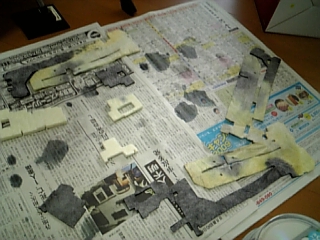

洗ったらこんな感じ↑
どんだけ頑張っても完全には落ちなかった
とりあえずヘドロみたいなのが取れたのでよしとしよう
今回犠牲になった勇者達↓
無茶しやがって…（ＡＡ略
ちなみに俺の手
まっくろー
実はこれでも洗った後です
スポンジが乾かないと次の作業にいけないのでここで休止
とりあえずもう８時過ぎたし、明日というか今日もバイトなので寝ます
この手でバイト行くことになりそうです
その２へ続くんよ〜
