今回はここのところ増えている東京ガス(TES)エアコンから電気エアコンへの交換工事です。

工事前の必要事項としては温水管の水を抜かないといけないので、
当日ガス屋さんに水抜きをしてもらってからの工事です。
この工事はガス工事の免許が必要です)


室内機:ダイキン製 S50NVV  C22NTV
室外機:ダイキン製 3M68NV


001
20140704-01

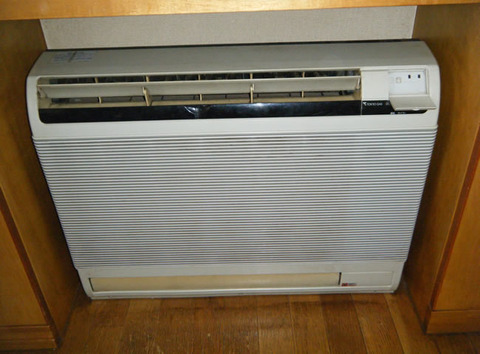

既存の東京ガスTES)エアコンです。

002
20140704-02

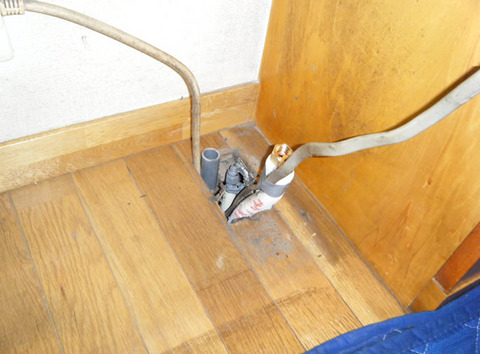

既存の冷媒配管は床下隠蔽配管の為、再使用します。

003
20140704-03

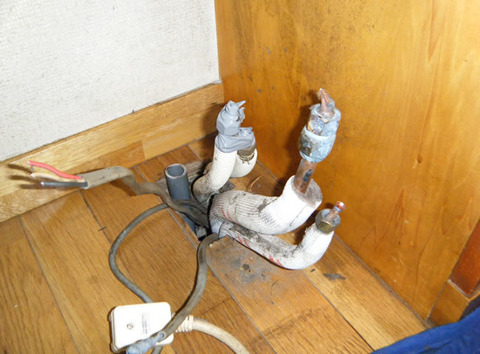

手前の管が冷媒配管で再使用します。上の管が温水管です。
温水は必ず水抜き等メクラ処理をします。



004
20140704-04

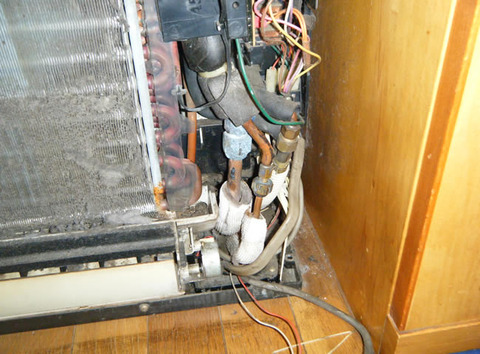

温水をメクラ処理し冷媒配管をフレア加工して新規エアコンに合わせます。

005
20140704-05

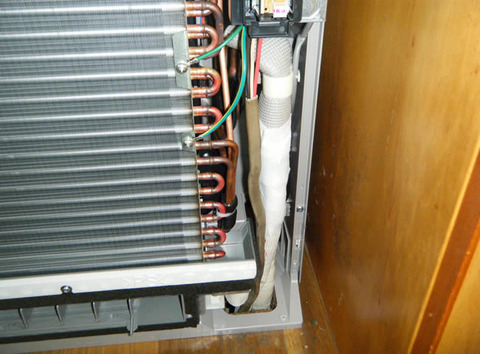

既存の冷媒配管・渡配線等接続しました。

006
20140704-06

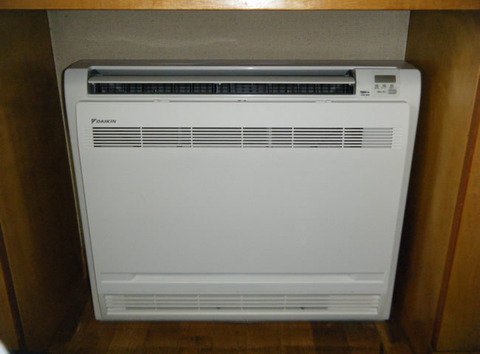

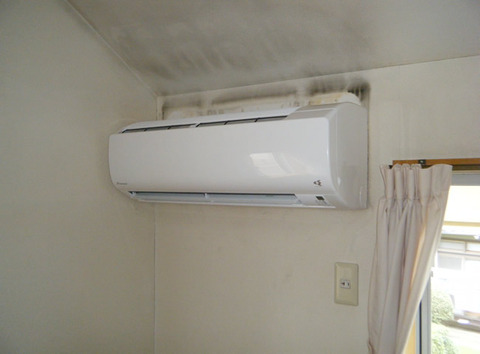

新規省エネを取り付けしました。(ダイキン製S50NVV



007
20140704-11

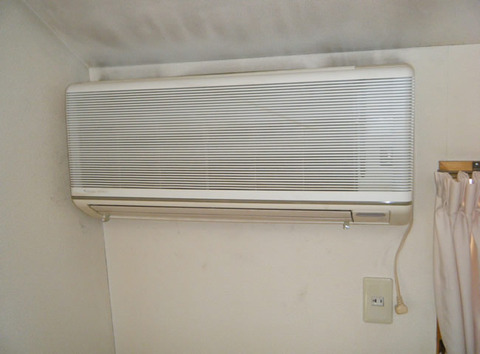

こちらは、壁掛け3台マルチになります。
(既存は東京ガス
TESエアコン)

008
20140704-12

新規3台マルチエアコンを取り付けしました。(ダイキン製C22NTVx3台)


009
20140704-13

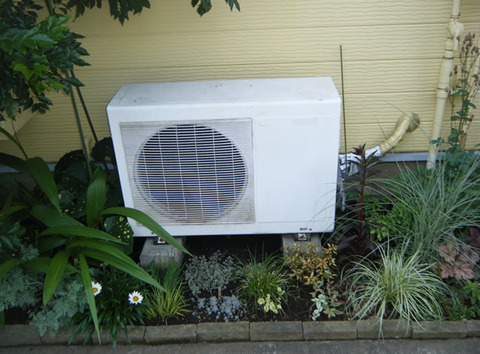

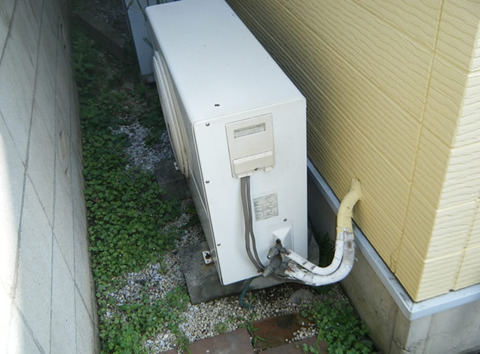

既存の床置きエアコンの外機になります。

010
20140704-14
既存の2台マルチ用外機です。

011
20140704-15

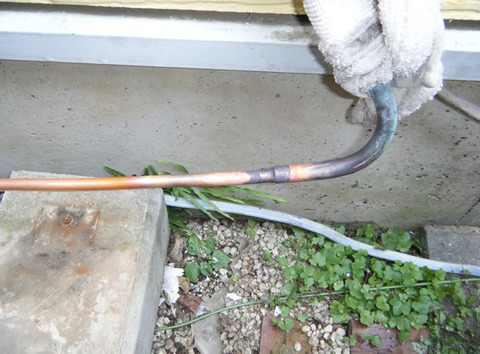

隠蔽配管でしたので、冷媒配管溶接後の写真です。

012
20140704-16

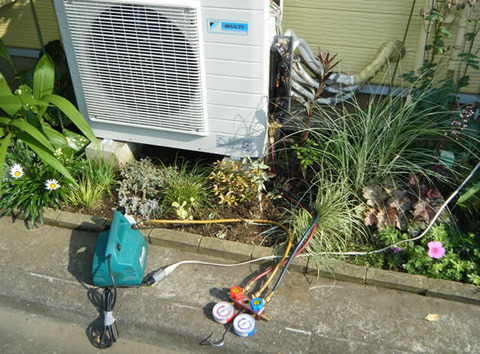

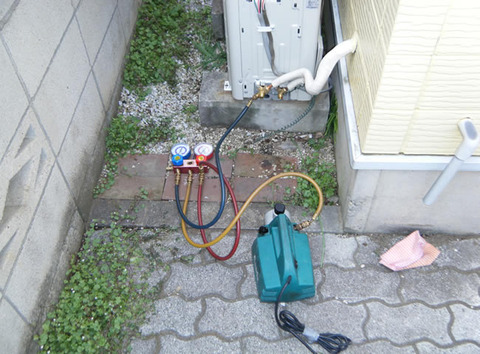

新規外機接続し真空引き作業中。

013
20140704-17

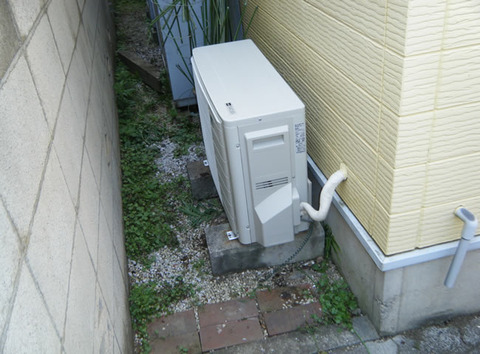

試運転して確認OK

014
20140704-18

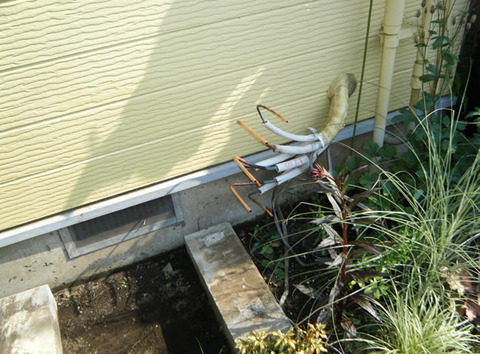

3台分の冷媒配管です。(再使用します)

015
20140704-19
冷媒配管を溶接し、新規外機へ接続しました。真空引き中です。

016
20140704-20

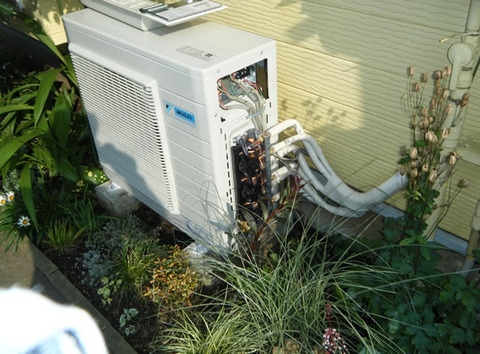

電気配線等を接続しました。



017
20140704-21

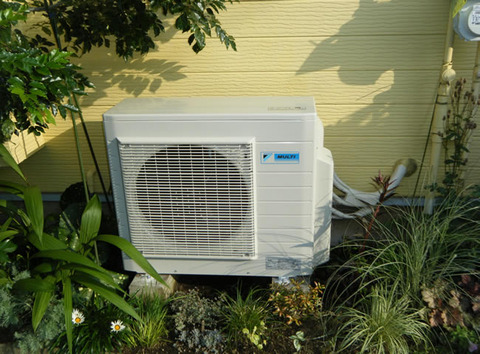

試運転して無事完了!(ダイキン製3M68NV)


東京ガス(TES)エアコンからの入替え工事も大丈夫ですので、
お気軽にお問い合わせください!
