バイクのメータ、本格修理

あーー、この記事は元・ラヂヲ少年か、
バイクヲタクくらいしか興味沸かない
と思います。したがってこれらのカテゴ
リーじゃないと思うかたは、読むだけ
時間のムダと思います。

で、小生の大きいほうのバイクは走行
3万キロを超えたあたりから、パックライ
トが点灯しなくなった。バックライトが
点灯しないということは、夜間やトンネル
の中などでは速度やエンジン回転が良く
判らない。まぁ心眼で走っている限りに
おいては、こんなこと大したことではない
のだし、実際、先日応急措置で外から
照明をすることで、まぁ何とかなった。

しかし、実は交換用にヤフオクで落とした
別車種(ただし外観は同じ)のメータユニッ
トが単に交換しただけでは動作しないことが
分かり、シャクにさわっていた。あんまり
シャクに触るので、このメータユニットを
完全にバラしてみた。そうするとユニット
の構造が分かり、入手したメータユニッ
トからパーツを移植すれば直る筈、と
このたび本格修理に挑戦した。写真は
交換して動かなかったメータユニット。
しかし構造を知ることに貢献し、そして
良品パーツの供給源として大活躍した。

5


まずはバイクから故障しているメータユニッ
トを外す。手慣れてきて、数分ではずれる。

1


ユニットは、このようにマイナスドライバを
要所・要所に入れてコジると簡単に前後に
分かれる。

2


実はメータユニットを応急措置で修理して
いる最中、テストでユニットをカウルに取り
付けるボルトを長いのでおこなった。そして
フタの内側からボルトが飛び出して
いたことに気がつかず、いちどグイグイと
締めあげてしまったのだ。

3

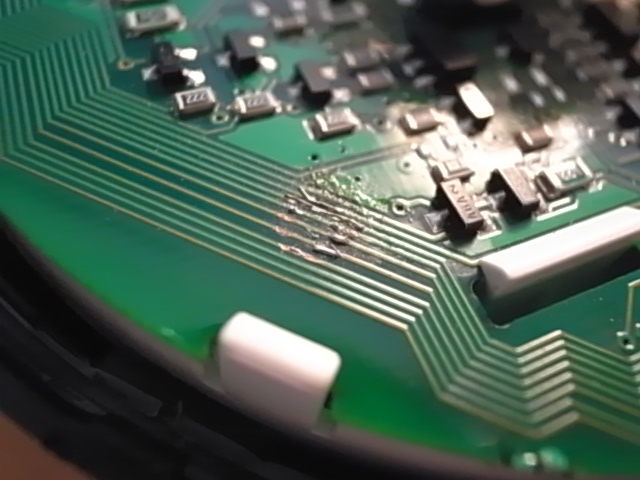

そうするとボルトの先がプリント基板に接触
してしまい、パターンやパーツを傷つけてしま
ったのだ! この写真は応急措置後のものだ
が、明らかにパターンが切れてしまっている
のがわかる。

4

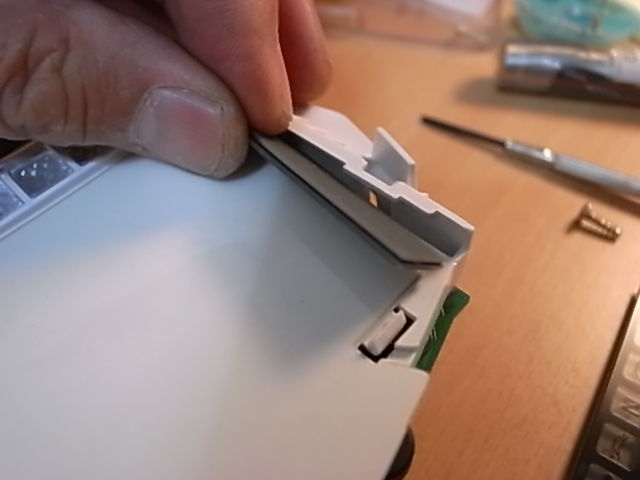

このメータユニットのバックライトは有機ELだ。
これも良品に交換すべく、液晶やタコメータの
裏に挟まれているELシートを取り出す。その
ため、まず液晶表示器を外す。端で止めている
二つのツメを抑えてスライドさせれば外れる。

7


液晶表示器にプリント基板から信号を送るのは
この導電スポンジだ。

8


プリント基板はフレームに数本のツメだけで取り付け
られているが、二カ所だけこのようにビスで留まって
いる。おそらく、導電スポンジを押さえつけて液晶や
プリント基板との接触を保つためであろう。この押さ
えつけが悪いと液晶表示の一部が欠けることになる。

6


この修理で最も苦労したところが、タコメータの針を
外すとき。可動軸にプラスチックの針が圧入されて
いるのだが、抜き取るためにまず指でそろりと持ち
上げ、次に精密ドライバでコジり、更にこのように食器
のフォークを駆使する。うまくやらないとタコメータの
文字盤を傷つけたりする。

9


タコメータの針が外れたら、機構部品を全部バラす
ことができる。タコメータの文字盤を外すと、いよいよ
有機ELの発光体の全体をみることができる。写真
は有機ELシート。左端に黒い斑点が三カ所みられる
が、どうやら焦げあとのようだ。これがバックライト
故障の直接原因だろう。

10

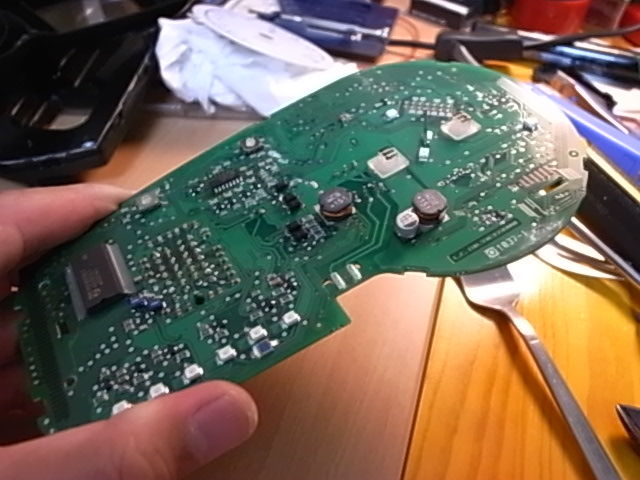

プリント基板も完全に外れるので、ボルトに
押された影響がどこまで出ていたのかを確認。
幸い、ボルトが接触した裏面には影響していな
かった。

11


プリントパターンの修復をおこなう。ルーペが必須。
極細ハンダコテ、精密ニッパ、先細ピンセットなど
の出番。切れたパターンをつなぐため髪の毛ほど
の細い銅線を作って慎重にハンダ付けをおこなう。

12


ボルトの先端で強く押され、チップ抵抗は跡形も
なく消滅していた。この抵抗が無くなると、右後ろ
のウィンカーが点灯しなくなる。もう、ウィンカーで
すら電子制御なのだ。

13


チップ抵抗が手元になかったので、手持ちのカー
ボン抵抗で代用する。締め上げたボルトの先に
ICチップが居なくて良かった。

14


有機ELの発光体を交換し、ついでに液晶表示器
も交換し(数年、新しい)、プリント基板の修復が
済んだ時点で仮に車体に接続して動作テスト。
おお、バックライトが点灯した。そして表示系統や
制御系統に異常が無いか、確認する。

写真はタコメータの文字盤や針が未だ付いていな
い状態。

15


このあと、各機構部品を組み付け車体に装着して
動作確認して一連の作業完了! 気になるプリント
基板の修復は、今回慎重におこなったので、しばら
く安心して乗れることでしょう。

しかし、どうして有機ELのバックライトが焼けてしまっ
たのか、原因は不明です。異物が入ったのかなぁ。

ちなみに不良となったバックライトは、ほぼ導通が
無い状態で、そうするとバックライトをドライブする
基板からみると無負荷状態となり、そのままだと
次の故障を生む原因になったかもしれません。
