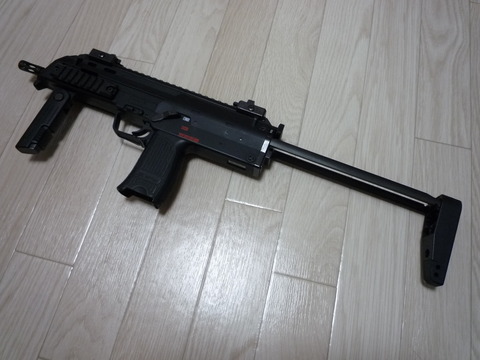

マルイ電動MP7
リポ化するにあたって一度中身を見てみたかったので分解してみる

メモ
ひと通りバラしてみてFIREFOXのリポバッテリーを使ってのリポ化は
トリガーユニット周辺の改造、加工が必要になりそうな予感。

・リポバッテリーをET1に乗り換えて電ハンキット導入
・enlipo、ハイペリオン等のヘリ、ラジコン用バッテリーを積んでしまう
・外部バッテリー化(PEQにリポバッテリー突っ込んでみたり)
のどれかで施策したほうがお手軽そうですね



とりあえず内部がどうなっているか確認のためにMP7をバラしてみる。
MP7の分解についてはいろんなサイトで解説されていて助かります。
ただ、メカボから先の分解についてはあんまり解説しているサイトが
見つからなかったので自分用にメモ(というか今後も分解することが多くなりそうなので)。



さらさらっと作業内容を写真で流してみる

P1070871

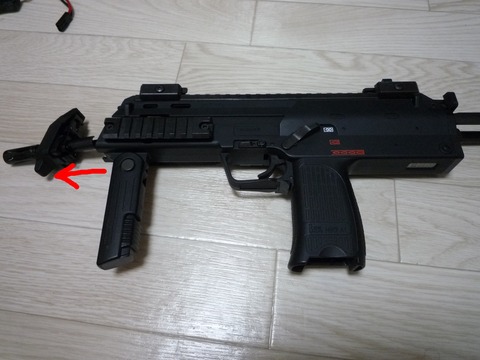

フロント外す

MP7フロントサイト外し

P1070874

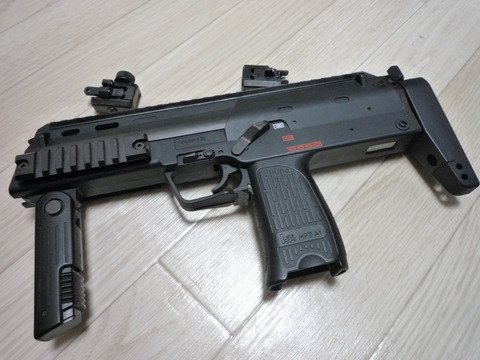

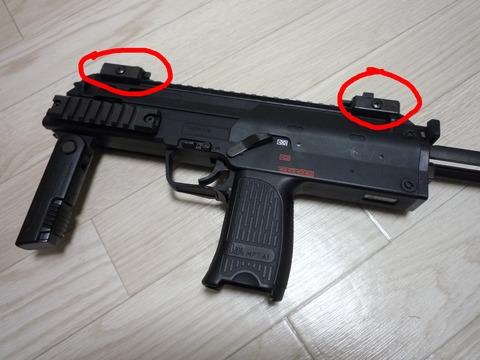

 フロントサイト、リアサイト外す

 P1070875

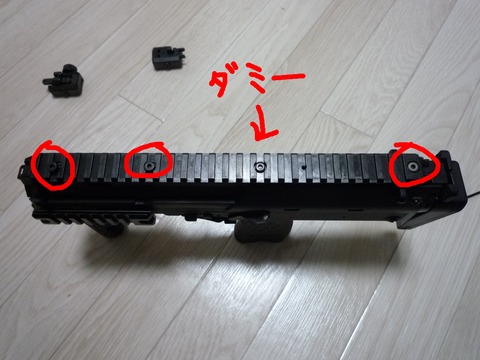

トップレールのネジ外す。一個ダミーがあるので注意。

P1070877

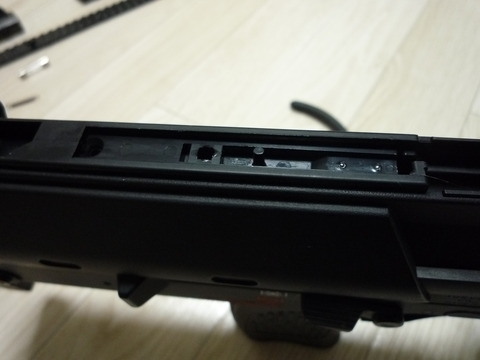

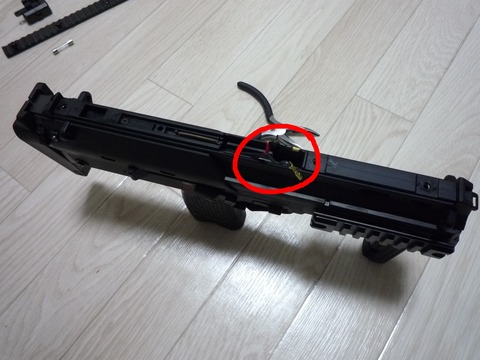

配線とヒューズを外す。戻す時に挿し間違えないように配置を覚えておくといいかも

P1070878

P1070880

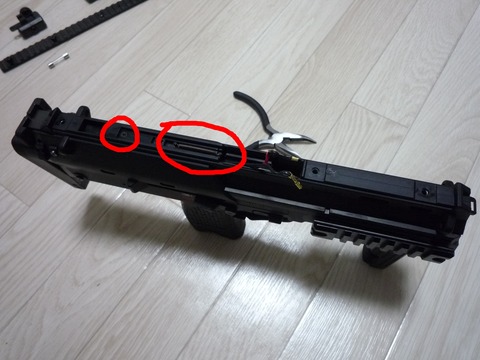

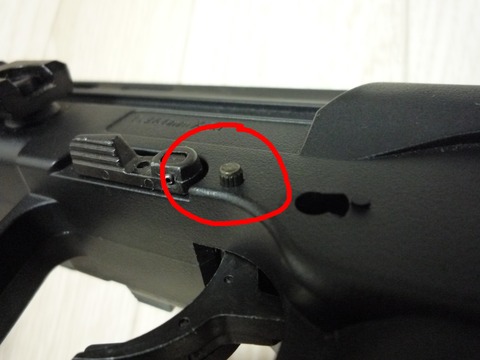

バネとネジを外す

P1070881

P1070882

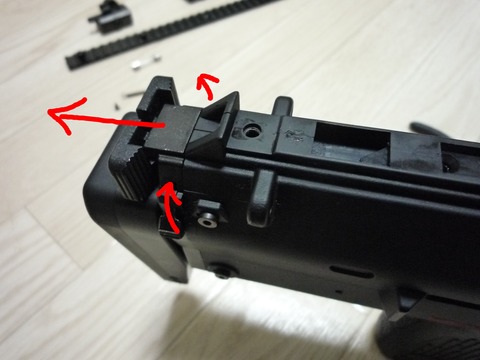

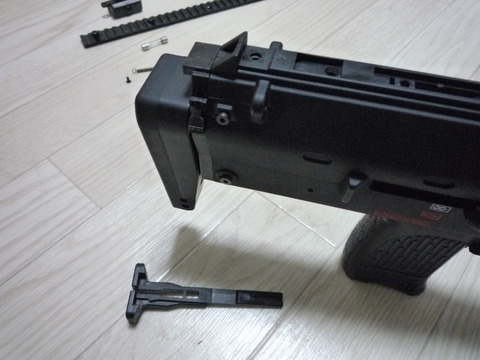

チャージングハンドルを外す。両脇のレバーを上げてなくてよかったかも・・・

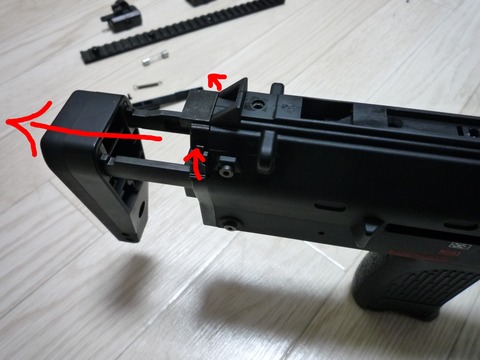

MP7 ストック外し中

P1070886
ストック外す

P1070887

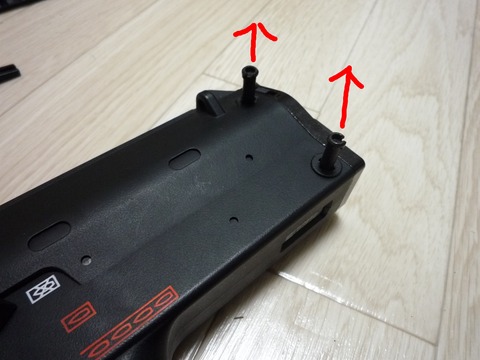

ストックの側にある六角ネジ外す

P1070889
六角ネジを外したらピンを押し出す

 P1070890

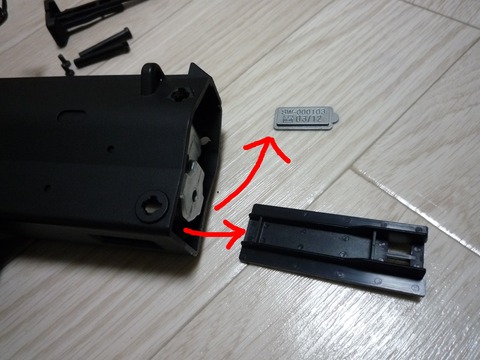

カバーを開けてメカボの下にあるスペーサーみたいなものを取り外す

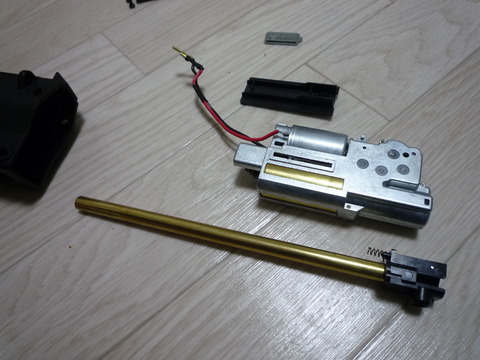

MP7 メカボとインナーバレル
メカボとインナーバレルを取り出す。メカボいじったりインナーバレルを
交換する場合はここまで

ここからスイッチユニット取り出し

 P1070893

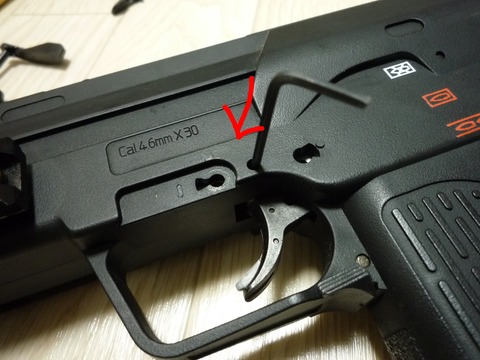

セレクターレバー取り外し。レバーに刺さっているピンを細めの棒で引っこ抜く

P1070895

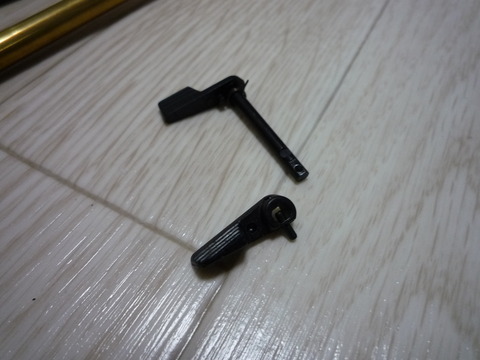

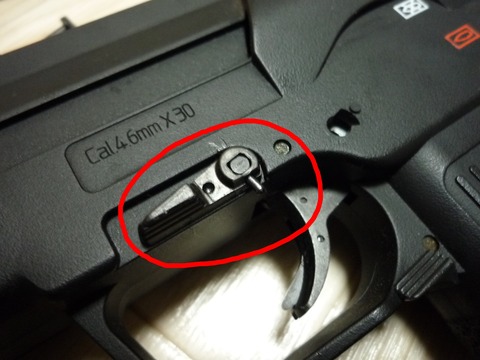

レバー取り外し

P1070897

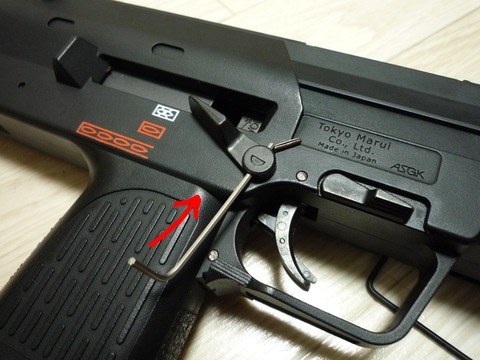

さらにトリガーの上にあるレバーにもピンが刺さっているので引っこ抜く

P1070899
ピンと小さいバネの紛失に注意

P1070902
トリガーを固定しているピンを引っこ抜く

ピンの向き
押し出す際にピンの両端を確認してギザギザが
ついているほうから押し出さないように注意。
D-NOYSのHK416の時にもこんなピンがあったような

P1070903

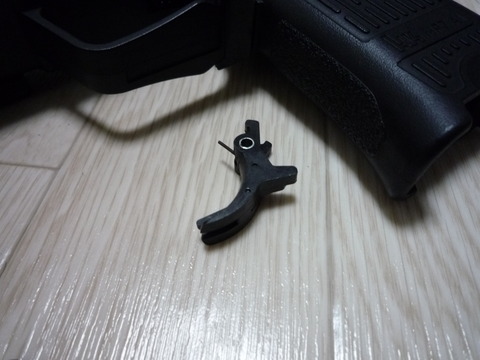

MP7 トリガー

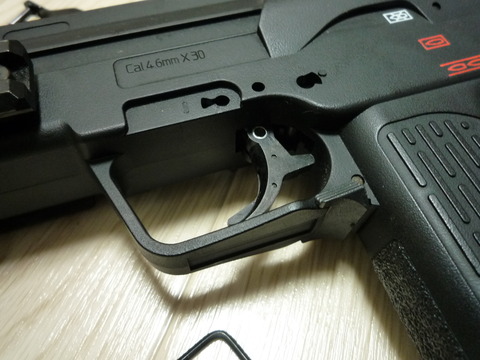

ピンを外した図

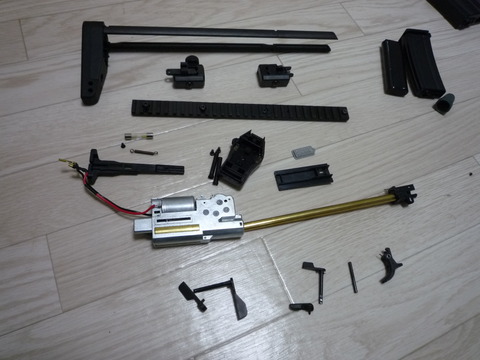

マルイ電動MP7のパーツ達
ここまででバラしたパーツ

P1070908

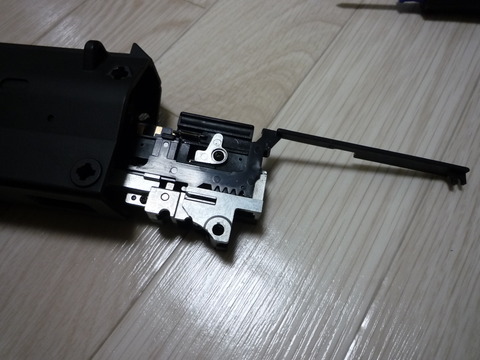

トリガーユニット取り出し。AUGのメカボぐらい取り出し辛いので
なんとかして引っ張り出します。



トリガーユニットの画像撮り忘れた・・・



そして、元に戻して動作テストしてみたらセミオートが効かなく
なっていたのでそのうち直す
