明日大会があるのでSXシャーシをバンパーレスにして出てみようと思っています

しかしSXシャーシのバンパー部分はネジが少ないため

バンパーなしにするためには穴をあけなければいけません

最大の難関はこの穴をあける位置になります

ずれるとローラー位置がおかしくなったりします


そこで考えたのがFRPをネジでとめてから穴をあける方法です

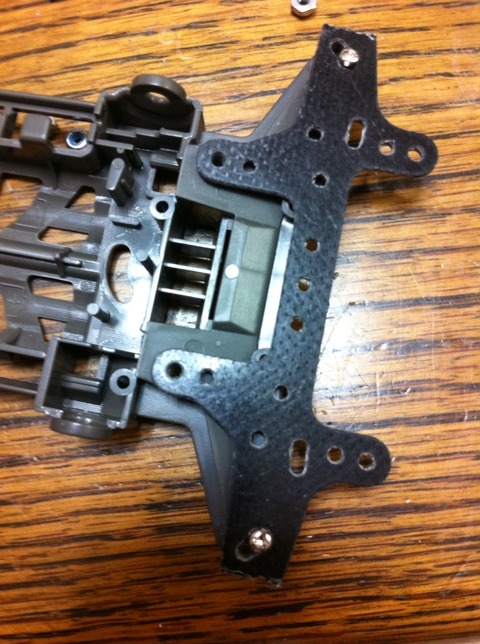

2014-09-11-21-01-28
FRPを写真のようにとめて上から穴をあけていきます

一番モーター側の穴をあけています

私はルーターで穴をあけました

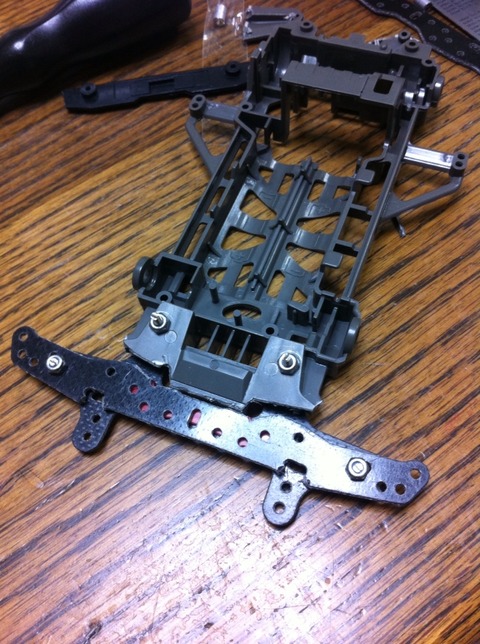

2014-09-11-21-01-38
2014-09-11-21-23-05
穴をあけてバンパーをニッパーできっていけばオッケーです

もうすこしバンパーを切って短くしたほうがいいかも知れませんね

角度は角度調整プレート入れました

ワッシャーで角度出してもいいと思います

バンパーのFRP取り付け部にカラーを入れて調整してネジをしめてます

参考になったら幸いです

これで練習してからいよいよカーボンSXシャーシでバンパーレスにしますよ
