2012年03月31日
曲げ治具の製作．．．．
先日破損したTOEX（東洋エクステリア製）サイクルポートの屋根材入手は不可能との結論になりました。また青梅市の加工業者でもJIG作製費用が嵩むから高額になる、との見積もりでした。
「ならば自作しよう」と思い立ち、集めた試作品材料が以下です。

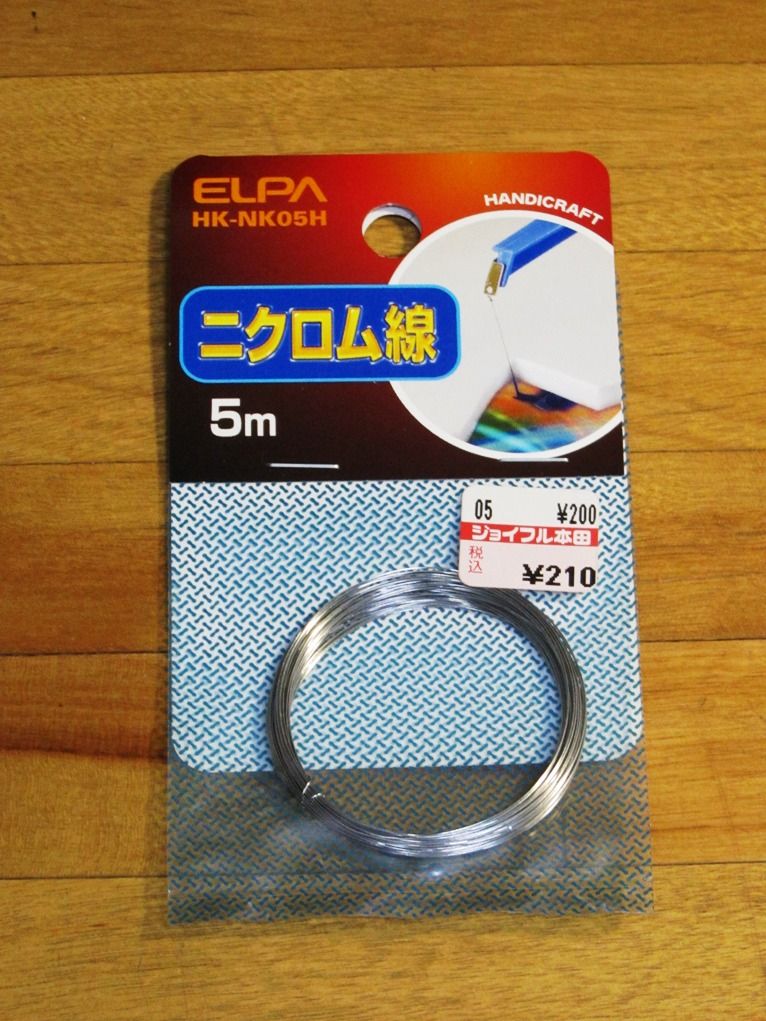

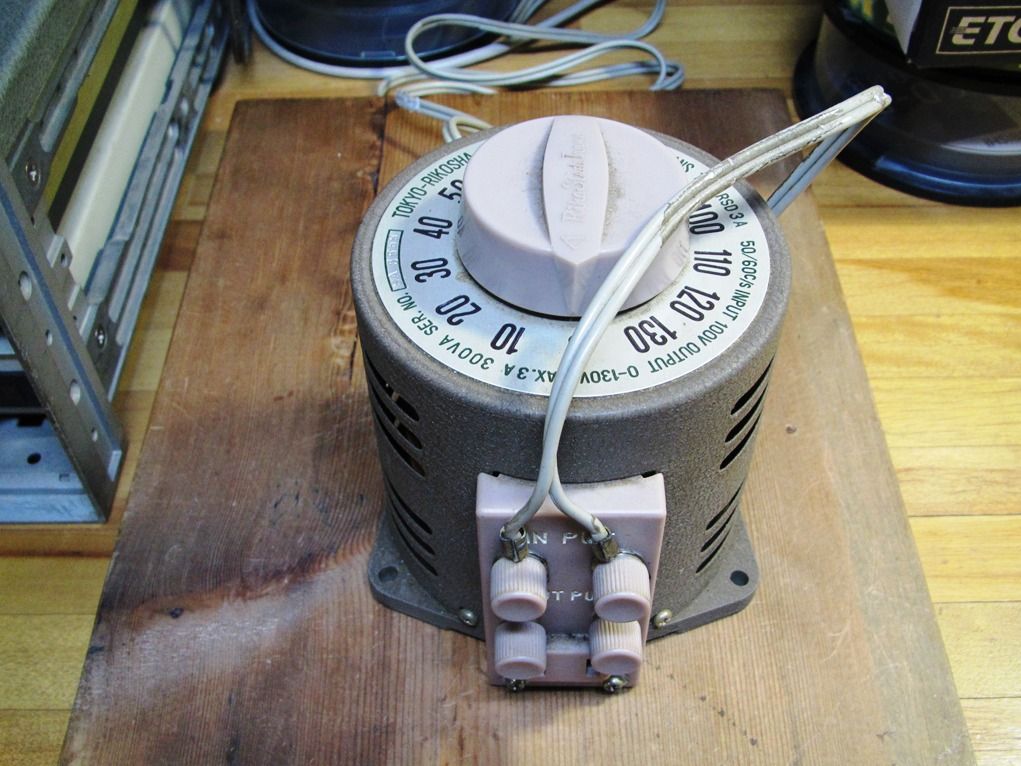

0.26径のニクロム線5M 4.5径の丸棒に巻くと 300VAのスライダックは
210円。120Ω 45cm長になりました。 ハム少年期以来です。

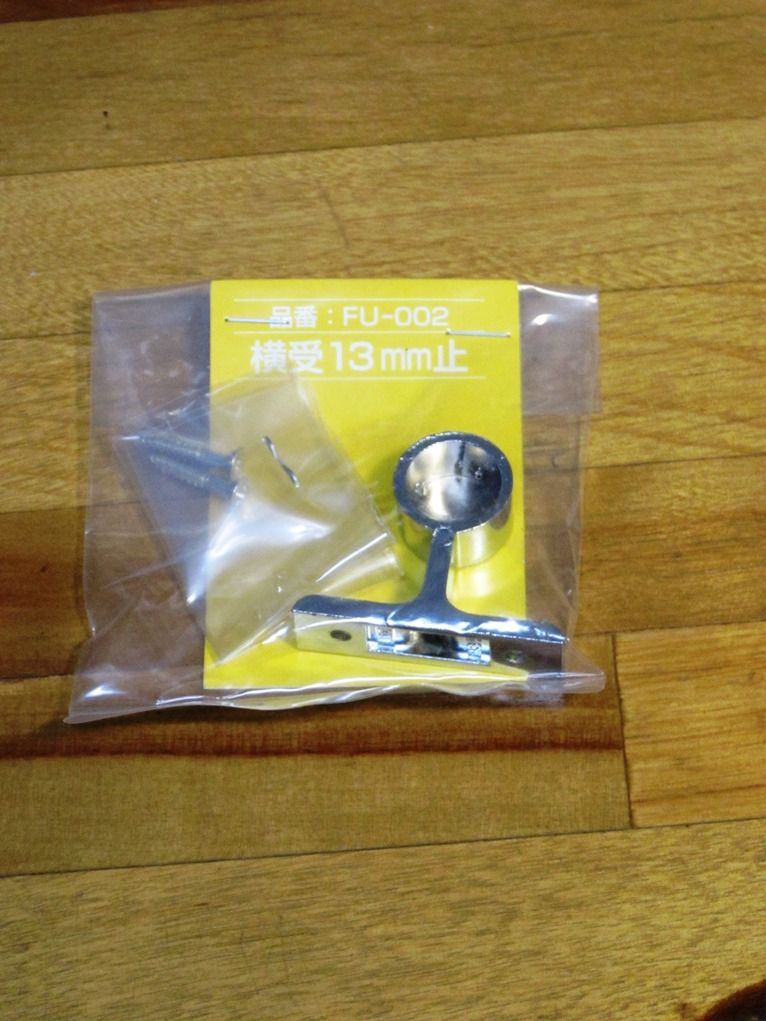

鏝役の12径の真鍮管 真鍮管の両端を固定する ニクロム線を包む耐熱＆
580円。 支柱です。2個で236円 絶縁性に優れたシリコン
ガラスチューブは408円。
真鍮管、ガラスチューブ、 通電準備完了！
固定支柱の組み上げ。 しめて1,434円也
本モックアップは温度設定値を見極める試作品。 680x920x2（4,900円)のポリカーボネートプレート14枚を精度よく加工するためのベッドどの機械設計は別途です。ポリカーボネートプレートは 150℃超で曲げ加工が出来ますがシリコンガラスチューブの耐熱限界温度は 180℃なので温度コントロールが微妙になります。
「ならば自作しよう」と思い立ち、集めた試作品材料が以下です。
0.26径のニクロム線5M 4.5径の丸棒に巻くと 300VAのスライダックは
210円。120Ω 45cm長になりました。 ハム少年期以来です。
鏝役の12径の真鍮管 真鍮管の両端を固定する ニクロム線を包む耐熱＆
580円。 支柱です。2個で236円 絶縁性に優れたシリコン
ガラスチューブは408円。
真鍮管、ガラスチューブ、 通電準備完了！
固定支柱の組み上げ。 しめて1,434円也
本モックアップは温度設定値を見極める試作品。 680x920x2（4,900円)のポリカーボネートプレート14枚を精度よく加工するためのベッドどの機械設計は別途です。ポリカーボネートプレートは 150℃超で曲げ加工が出来ますがシリコンガラスチューブの耐熱限界温度は 180℃なので温度コントロールが微妙になります。
