生活へのＩＣＴ利活用
apoc_works
2023年08月10日
CarPlayの修復 9.961km
昨日から突然 i3搭載の Apple CarPlayが動作しなくなった。USB接続で iPhone SEⅡのMusicは聴けるが GoogleMapアプリのリアルタイム渋滞情報なしでのルート選択が大変不便で困る。
・念の為に iPhone側を 設定 > 一般で確認。
BMWi03718で登録されているので問題なし。
・BMW i3側の確認
案の定、BMW iDribe側ボタンが選択されているので CarPlay側に変更すると暫し後に CarPlayが使えるようになった。
・iPhoneと i3との通信確認
CarPlay接続時は WiFiで接続され BTは未接続となっている。iDrive接続時は逆になるのだろう。
ただなぜ突然 CarPlay接続が iDrive接続に切り換わったのかは不明。
・念の為に iPhone側を 設定 > 一般で確認。
BMWi03718で登録されているので問題なし。
・BMW i3側の確認
案の定、BMW iDribe側ボタンが選択されているので CarPlay側に変更すると暫し後に CarPlayが使えるようになった。
・iPhoneと i3との通信確認
CarPlay接続時は WiFiで接続され BTは未接続となっている。iDrive接続時は逆になるのだろう。
ただなぜ突然 CarPlay接続が iDrive接続に切り換わったのかは不明。
2023年07月31日
古いNAS(LS-WVL925)が新規PCから見えない
2023/06/11
古い NAS1(2015/07/07に設置した LS-WV2.0TL/RF)が新規購入したPC(HP Pavilion15-eg)の windows11エクスプローラーに表示されず強引にアクセスしようとするとエラーがポップする。NAS2(2022/09/18購入の LS710D0201N)では問題ない。
この為に NAS2をメイン、NAS1をサブにする構成への変更したがネット上で幾つかの修正方法が見つかった。

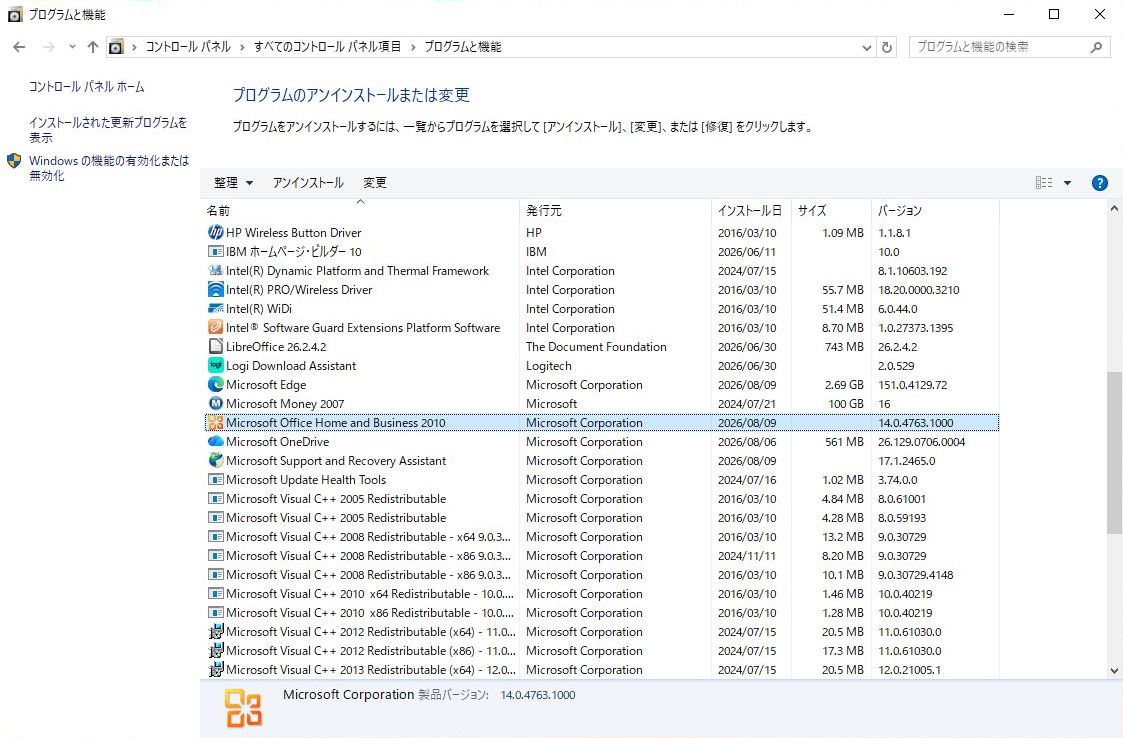

・「コントロールパネル」>「プログラムと機能」>
「Windowsの機能の有効化または無効化」>
「SMB1.0/CIFSファイル共有のサポート」項目に
チェックを入れ、「OK」を選択後 再起動する。
Windows11エクスプローラのネットワーク項目には表示されないが Windows10で作った NASドライブへのショートカットを USBメモリ経由で Windows11エクスプロ―ラ上ではクリックすると表示されるようになった。
2023/07/31 Spectre360でも
NAS2から NAS1への月次BunBackupが「応答なし」になった原因もこれだった。 前月問題なかったから 7月の windows updateで無効化されたのだろうか。
有効化して再起動することで応答してくれるようになったが 1ヶ月後(2023/08/31)に再度「応答なし」に。案の定無効になっていた。
古い NAS1(2015/07/07に設置した LS-WV2.0TL/RF)が新規購入したPC(HP Pavilion15-eg)の windows11エクスプローラーに表示されず強引にアクセスしようとするとエラーがポップする。NAS2(2022/09/18購入の LS710D0201N)では問題ない。
この為に NAS2をメイン、NAS1をサブにする構成への変更したがネット上で幾つかの修正方法が見つかった。
・「コントロールパネル」>「プログラムと機能」>「Windowsの機能の有効化または無効化」>
「SMB1.0/CIFSファイル共有のサポート」項目に
チェックを入れ、「OK」を選択後 再起動する。
Windows11エクスプローラのネットワーク項目には表示されないが Windows10で作った NASドライブへのショートカットを USBメモリ経由で Windows11エクスプロ―ラ上ではクリックすると表示されるようになった。
2023/07/31 Spectre360でも
NAS2から NAS1への月次BunBackupが「応答なし」になった原因もこれだった。 前月問題なかったから 7月の windows updateで無効化されたのだろうか。
有効化して再起動することで応答してくれるようになったが 1ヶ月後(2023/08/31)に再度「応答なし」に。案の定無効になっていた。
2023年06月20日
80の楽ナビデータ更新 160,527km
久しぶりにデータを更新した。
SDメモリーが楽ナビに入っているとアスタリスク（＊）が付く。
プログラムバージョンは 2019年度版のままだが 地図＆検索データは 2023年 第1.0.0版に。
MapFan スマートメンバーズってなんだ？
年会費が 2022/4/1から 5,500円（税込）⇒ 7,700円（税込）へ価格変更。
対象楽ナビは 2019年モデルからで 2014年の楽ナビ(AVIC-RZ09/XNJP)は対象外！
「MapFanスマートメンバーズ」会員登録を行う際に一度 「地図割プラス」会員登録を解除。
今年限りでMapFanサブスクを退会しようと思う。（AV機能はそのまま使う）
・リアルタイム渋滞情報などスマホアプリの方が充実している。
・価格が高い。
・更新時のブラックアウト時間が我慢できない。
左はカロッツェリア地図割プラス会員解除ページ
SDメモリーが楽ナビに入っているとアスタリスク（＊）が付く。プログラムバージョンは 2019年度版のままだが 地図＆検索データは 2023年 第1.0.0版に。
MapFan スマートメンバーズってなんだ？
年会費が 2022/4/1から 5,500円（税込）⇒ 7,700円（税込）へ価格変更。
対象楽ナビは 2019年モデルからで 2014年の楽ナビ(AVIC-RZ09/XNJP)は対象外！
「MapFanスマートメンバーズ」会員登録を行う際に一度 「地図割プラス」会員登録を解除。
今年限りでMapFanサブスクを退会しようと思う。（AV機能はそのまま使う）
・リアルタイム渋滞情報などスマホアプリの方が充実している。・価格が高い。
・更新時のブラックアウト時間が我慢できない。
左はカロッツェリア地図割プラス会員解除ページ
2023年06月15日
BizStation電子証明書の更新
MUFGの個人事業者向け口座管理サービスの認証システムには電子証明書が組み込まれており毎年証明書を更新しなければならない。
昨年(2022/06/17)の更新は MS IEから MS Edgeへの切り替えが重なり難儀。
今年もその時期になったが（e-Tax同様）更新方法をすぐ忘れてしまう。また、操作に手間取ってしまうと自動ログアウトされ最初からやり直させられる。2つの手順書を確り読み込み流れと操作のシミュレーションが必須。また失敗して再取得にならない為には有効期限の 1週間前に更新する余裕を持ちたい。
昨年(2022/06/17)の更新は MS IEから MS Edgeへの切り替えが重なり難儀。
今年もその時期になったが（e-Tax同様）更新方法をすぐ忘れてしまう。また、操作に手間取ってしまうと自動ログアウトされ最初からやり直させられる。2つの手順書を確り読み込み流れと操作のシミュレーションが必須。また失敗して再取得にならない為には有効期限の 1週間前に更新する余裕を持ちたい。2023年06月11日
PavilionノートPCの買い換え
2023/05/18
2016/04/02に購入した家族の Pavilion15 ab255TUの動作が不安定になって来た。確かにすべての動作が非常に遅い。タスクマネジャーでは DISC使用率が 100%に張り付いたまま。プリントスプーラープロセスを削除すると状態は改善された。後継機 Pavilion15-eg3000を発注した。
何故か楽天CR決済ではエラーになるのでANA CRで。カードの切り替え時期だからか？
注文時は「欠品中」だった納期は数日後には 5月30日に変わった。
MS OFFICE(home and business)は 2019版を、ウイルスバスターは 1年版をヤフオクから落札。
Windows11 homeで money2007,B110aプリンターは動いてくれるか？
outlookの.pstファイルのインポート処理。「」
2023/05/30
午前中に配送され午後から設定開始したがツマヅキ通し。

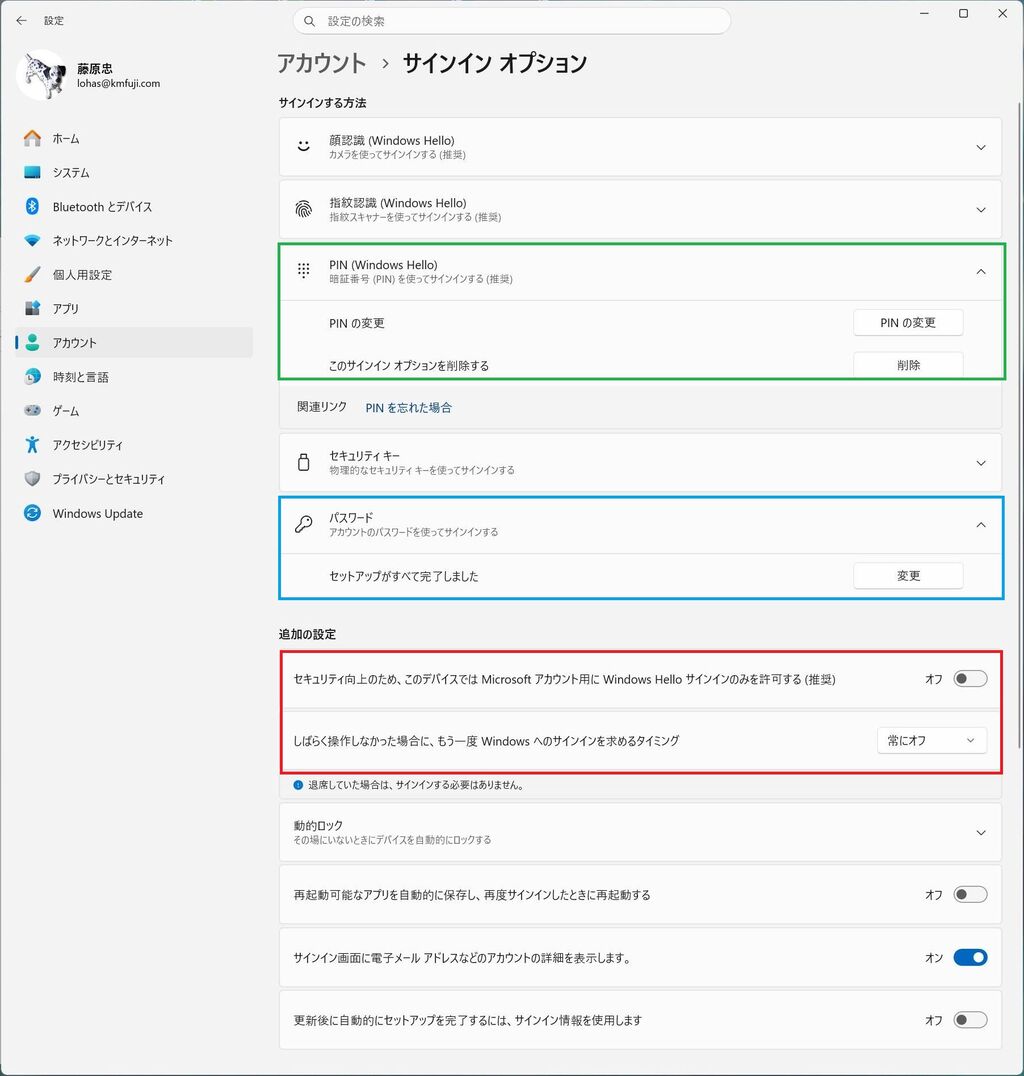

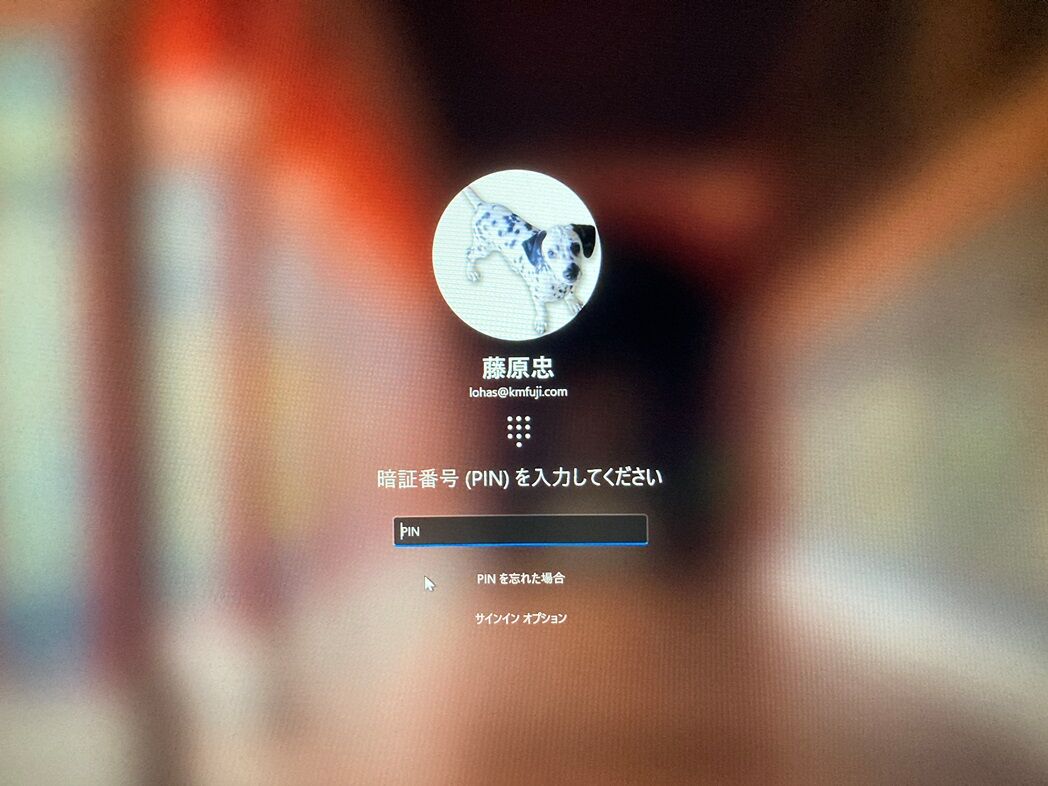

サインインで lohas@kmfuji.com を選んだためにユーザー名関係の情報がそっちに紐付けられてしまった。ログイン画面=藤原忠、ユーザーホルダ= lohas等々．．．
コンピュータ名=PAVILION15_egからPAVILION15への変更過程で DESKTOP-062LSMRがゾンビみたいに出来上がった。
ワークグループ名=FUJIwARAにしたが NAS1、NAS2ともにネットワーク検索できず、デバイスが表示されない。NASへのショートカットからでは NAS2だけは接続できるようになった。
money2007、筆まめv25はインストールできたが B110aプリンタは 3F南側の 1台以外は「電波が弱い」とかでインストールは完了しなかった。

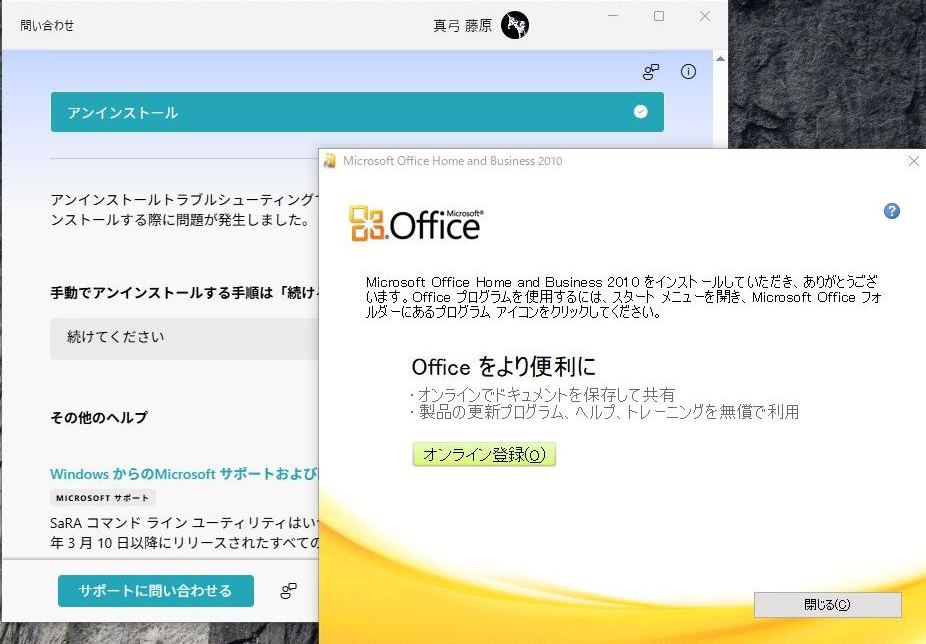

いよいよ MSオフィスの番。setupx64アイコンのクリック後に下記の オフィスアプリがインストール済み、のエラーメッセージ。
① MS onenote -ja-JP
② MS Office Home&Business 2021 -ja-JP
確かにアプリアイコンが表示され、エクセルを起動すると認証プロセスに遷移しようとする。これらと onedriveを削除後、再インストールを試みるも今度は 「window11 home in S modeモードのため Sモードを解除するか office1902以降のビルトを使え」と来たもんだ。システム表示には in S modeの表示はなく ライセンス認証 画面にも「切り替え」リンクは表示されない。本当に S modeか否かに関わらずインストール出来ないのは困るので office pro 2021 を落札してベッドに入った。
2023/05/31
office2021でもインストールできなかった場合等の対策案をいろいろ練った。
2023/06/01
MS office proffesional Plus 2021到着
2019の setupx64起動とは異なりofficeアイコンのクリックでいきなりインストールが開始した。
2023/06/02 システムイメージ取得、修復演習
「回復」ドライブは 16GB USBに。32GBを推奨されたが 2.01(空)/14.4GB。
「システムイメージ」ディスクは #7 190GB SATA。結果は 135(空)/186GB。
タイムスタンプで同一性を判断するには時差を考慮すること。
JST 2023/06/02 14:52 (GMT +9)
PST 2021/06/01 21:52:17 (GMT -8)
・BIOS書き換え
電源投入後に F9キーをタンタンタンタン。その後 F10キーで BIOS画面に入れる
BOOT OPTIONタブに移動後、↓キーで USB Flash Drive/USB HDD項目に移動し
F5キーでブーツ順を最上部に移動。
SAVE and EXITする。
・システムイメージの回復演習
ドライブ(USB-A)とディスク(USB-C)を接続してドライブから回復UTILITYを起動
日本語 -> IME
トラベルシューティング -> イメージシステム回復

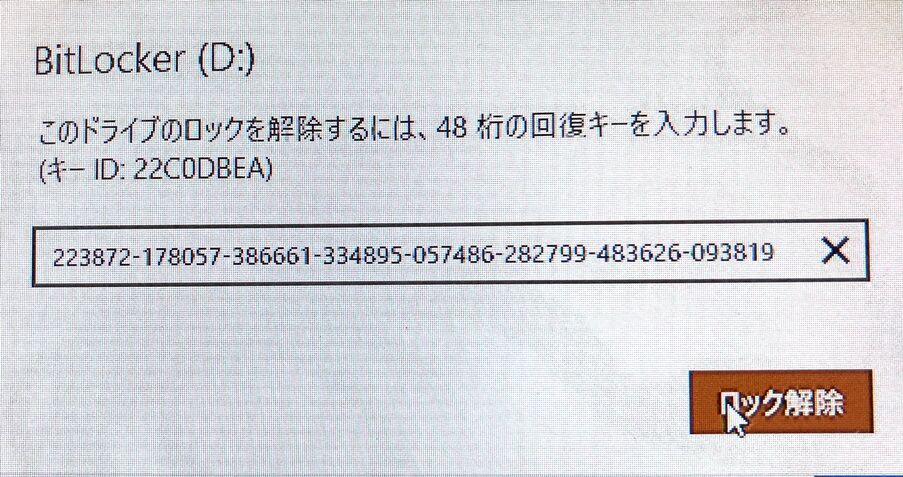

48桁のBitLocker暗号回復キーの入力、windows11イメージ確認後に最新の
システムイメージが表示された。
PAVILION15image(D:) 6/1/2023 9:52:17 PM (GMT-8:00)
ここで演習終了。
2023/06/03
Pavilion15-EGの環境を再設定する為の新規MSアカウントをローカルアカウントで動作中の HP_Pavilion15から作成。
2023/06/10 切り替え
デスクトップアイコンの NAS名変更後に旧PCの outlookの mayumi-fアカウントと mayumiフォルダのバックアップ、mayumi-fアカウントのエクスポートし、これらの PSTファイルを NAS2の docs真弓/引っ越しバックアップ/outlookに保存。
新PCからoutlookを起動して手動で solと mayum-fアカウントを作成したがサーバー名とパスワード入力はしたがポート番号は入力しなかったように思う。
ここでサプライス発生！ アカウントの PSTファイルは OneDriveフォルダに作成されているではないか！？ 仕方なく 一旦NAS2の PSTファイルを OneDriveフォルダに移動してそこからインポートしmayumiメールフォルダーを開いた。また mayumi-fアカウントは solアカウントのデータファイルに統合した。ところが暫くしてエラーが発生。mayumi.pstは 3.3GB、mayumi-f_exportは 1GBを有するので solアカウントのデータファイルを加えれば OneDriveドライブの 5GBを超えてしまっていることに起因すると判断し mayumi.pstと mayumi-f_exportを NAS2に戻して解消した。
近日中に「OneDriveとOutlookで不具合が起こる理由と対策」を参考に最終解決したい。
2016/04/02に購入した家族の Pavilion15 ab255TUの動作が不安定になって来た。確かにすべての動作が非常に遅い。タスクマネジャーでは DISC使用率が 100%に張り付いたまま。プリントスプーラープロセスを削除すると状態は改善された。後継機 Pavilion15-eg3000を発注した。
何故か楽天CR決済ではエラーになるのでANA CRで。カードの切り替え時期だからか？
注文時は「欠品中」だった納期は数日後には 5月30日に変わった。
MS OFFICE(home and business)は 2019版を、ウイルスバスターは 1年版をヤフオクから落札。
Windows11 homeで money2007,B110aプリンターは動いてくれるか？
outlookの.pstファイルのインポート処理。「」
2023/05/30
午前中に配送され午後から設定開始したがツマヅキ通し。
サインインで lohas@kmfuji.com を選んだためにユーザー名関係の情報がそっちに紐付けられてしまった。ログイン画面=藤原忠、ユーザーホルダ= lohas等々．．．
コンピュータ名=PAVILION15_egからPAVILION15への変更過程で DESKTOP-062LSMRがゾンビみたいに出来上がった。
ワークグループ名=FUJIwARAにしたが NAS1、NAS2ともにネットワーク検索できず、デバイスが表示されない。NASへのショートカットからでは NAS2だけは接続できるようになった。
money2007、筆まめv25はインストールできたが B110aプリンタは 3F南側の 1台以外は「電波が弱い」とかでインストールは完了しなかった。
いよいよ MSオフィスの番。setupx64アイコンのクリック後に下記の オフィスアプリがインストール済み、のエラーメッセージ。
① MS onenote -ja-JP
② MS Office Home&Business 2021 -ja-JP
確かにアプリアイコンが表示され、エクセルを起動すると認証プロセスに遷移しようとする。これらと onedriveを削除後、再インストールを試みるも今度は 「window11 home in S modeモードのため Sモードを解除するか office1902以降のビルトを使え」と来たもんだ。システム表示には in S modeの表示はなく ライセンス認証 画面にも「切り替え」リンクは表示されない。本当に S modeか否かに関わらずインストール出来ないのは困るので office pro 2021 を落札してベッドに入った。
2023/05/31
office2021でもインストールできなかった場合等の対策案をいろいろ練った。
2023/06/01
MS office proffesional Plus 2021到着
2019の setupx64起動とは異なりofficeアイコンのクリックでいきなりインストールが開始した。
2023/06/02 システムイメージ取得、修復演習
「回復」ドライブは 16GB USBに。32GBを推奨されたが 2.01(空)/14.4GB。
「システムイメージ」ディスクは #7 190GB SATA。結果は 135(空)/186GB。
タイムスタンプで同一性を判断するには時差を考慮すること。
JST 2023/06/02 14:52 (GMT +9)
PST 2021/06/01 21:52:17 (GMT -8)
・BIOS書き換え
電源投入後に F9キーをタンタンタンタン。その後 F10キーで BIOS画面に入れる
BOOT OPTIONタブに移動後、↓キーで USB Flash Drive/USB HDD項目に移動し
F5キーでブーツ順を最上部に移動。
SAVE and EXITする。
・システムイメージの回復演習
ドライブ(USB-A)とディスク(USB-C)を接続してドライブから回復UTILITYを起動
日本語 -> IME
トラベルシューティング -> イメージシステム回復
48桁のBitLocker暗号回復キーの入力、windows11イメージ確認後に最新の
システムイメージが表示された。
PAVILION15image(D:) 6/1/2023 9:52:17 PM (GMT-8:00)
ここで演習終了。
2023/06/03
Pavilion15-EGの環境を再設定する為の新規MSアカウントをローカルアカウントで動作中の HP_Pavilion15から作成。
2023/06/10 切り替え
デスクトップアイコンの NAS名変更後に旧PCの outlookの mayumi-fアカウントと mayumiフォルダのバックアップ、mayumi-fアカウントのエクスポートし、これらの PSTファイルを NAS2の docs真弓/引っ越しバックアップ/outlookに保存。
新PCからoutlookを起動して手動で solと mayum-fアカウントを作成したがサーバー名とパスワード入力はしたがポート番号は入力しなかったように思う。
ここでサプライス発生！ アカウントの PSTファイルは OneDriveフォルダに作成されているではないか！？ 仕方なく 一旦NAS2の PSTファイルを OneDriveフォルダに移動してそこからインポートしmayumiメールフォルダーを開いた。また mayumi-fアカウントは solアカウントのデータファイルに統合した。ところが暫くしてエラーが発生。mayumi.pstは 3.3GB、mayumi-f_exportは 1GBを有するので solアカウントのデータファイルを加えれば OneDriveドライブの 5GBを超えてしまっていることに起因すると判断し mayumi.pstと mayumi-f_exportを NAS2に戻して解消した。
近日中に「OneDriveとOutlookで不具合が起こる理由と対策」を参考に最終解決したい。
2023年06月10日
HP ENVY Insipre 7220を追加した
2023/06/10
HP PhotoSmart B110aが依然安定しない。
奥さんのWindows11 PC購入ついでに HP ENVY Insipre 7220も購入したら翌々日に届いた。セットアップガイドを読んでも開梱方法と言語選択までしか記載されておらずインストール方法が釈然としないし、HPアカウントがないと手に負えないだろう。何気に「HP Smart」というキーワードが気になりネットで検索しプリンターセットアップサイトに辿り着いた。アプリの名前でPC版は MS Storeから DLして使うようで、WiFi接続から始まり用紙やインクカートリッジのセットなどプリンターの表示パネルと同期しながら進めてくれる。
追加するプリンター名を入れるとドライバーを自動インストールしてくれる。2010年以降に製造されたほとんどの無線対応プリンターが、HP Smartアプリでサポートされています。のだが B110aも HP Smat推奨モデル名にリストされていた（？）。
2023/09/22 カートリッジ交換
警告が出たので純正HP804XLに交換したが総印刷枚数 67。HP804 SETUPカートリッジだからか？
プリンタステータスレポート
(HP Smart版) (埋込サーバー版)
HP PhotoSmart B110aが依然安定しない。
奥さんのWindows11 PC購入ついでに HP ENVY Insipre 7220も購入したら翌々日に届いた。セットアップガイドを読んでも開梱方法と言語選択までしか記載されておらずインストール方法が釈然としないし、HPアカウントがないと手に負えないだろう。何気に「HP Smart」というキーワードが気になりネットで検索しプリンターセットアップサイトに辿り着いた。アプリの名前でPC版は MS Storeから DLして使うようで、WiFi接続から始まり用紙やインクカートリッジのセットなどプリンターの表示パネルと同期しながら進めてくれる。
追加するプリンター名を入れるとドライバーを自動インストールしてくれる。2010年以降に製造されたほとんどの無線対応プリンターが、HP Smartアプリでサポートされています。のだが B110aも HP Smat推奨モデル名にリストされていた（？）。2023/09/22 カートリッジ交換
警告が出たので純正HP804XLに交換したが総印刷枚数 67。HP804 SETUPカートリッジだからか？
プリンタステータスレポート
(HP Smart版) (埋込サーバー版)
2023年06月02日
BitLockerでのドライブ暗号化って？
2022/11/21 15:00

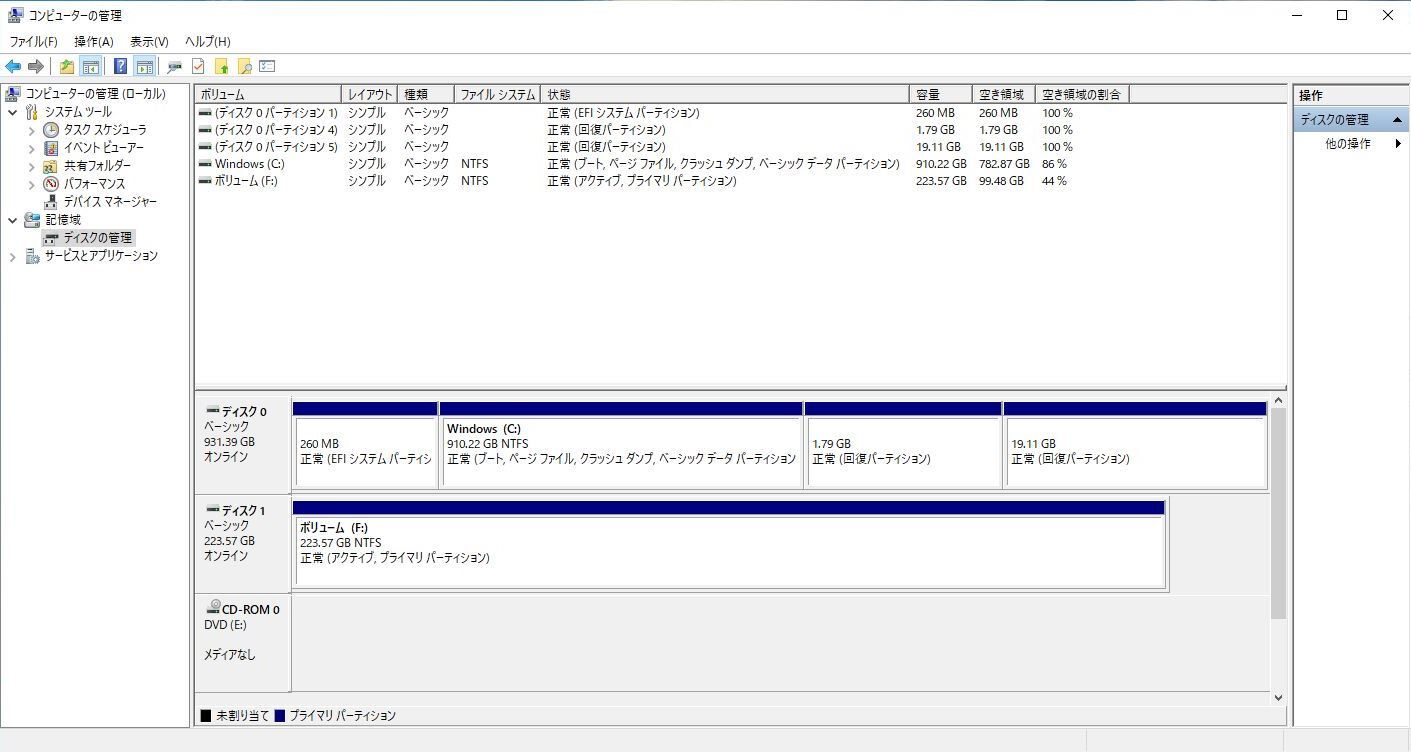

何気に Spectre360の「ディスク管理」ページを開いたら C:ドライブのファイルシステムが「NTFS(BitLockerで暗号化済み)」と表示されている。
直近のドライブ情報 20190703のドライブ情報
良くわからないBitLockerを意図的ではないが初期導入時から有効になっていたようだ。
ネットの情報では、
・通常の「WindowsUpdate」でも有効にされることもあるようだ。
・暗号化されたドライブ内容は他のデバイスでは読めないように保護される。
・他のデバイスで読むには回復キーが必要。
・回復キーは有効時に発行され、回復キーが無いとクローンが作れない。
「コンパネから無効にできる」らしいのでコンパネを調べた。
デバイスの仕様. システムとセキュリティ デバイスの暗号化
「BitLockerドライブ暗号化」の項目も、「無効化」のボタンはない。
(Windowsバージョン「21H2」の違いかもしれない)
仕方なく「回復キーのバックアップ」をクリック。
回復キーのバックアップ 回復キーの印刷 MSアカウントの回復キー
BitLockerドライブ暗号化(C:)の画面で（C:ドライブ以外への）保存と印刷が選べる。
回復キーは 48桁もある。
MSアカウント保存のキー情報だと 2019/7/3にキーがアップロードされている。
思えば 2019/7/3は 新規 Spectre360に Windowsをインストールした時期であり ディスク管理スナップショット画像にはWindows(C:) NTFS(BitLockerで暗号...が記録されている。
コマンドプロンプトから管理者権限で解除する
Windows10 20H2で「manage-bde -off c:」コマンドで解除する方法の例があるが 21H2でも有効かどうかは疑問。
結論：
取り敢えず回復キーは確保したので確実にBitLocker暗号化を無効にできる方法が見つかるまではこのままで使う。
2023/06/02
Pavilion15-EGの初期設定作業中に Lock解除方法が見つかった。但し無効化はもちょッと後日にしよう。
有効デバイス：Spectre-360、Pavilion15-EG
無効デバイス：Pavilion15-ab、6730B、VAIO-Z
何気に Spectre360の「ディスク管理」ページを開いたら C:ドライブのファイルシステムが「NTFS(BitLockerで暗号化済み)」と表示されている。
直近のドライブ情報 20190703のドライブ情報
良くわからないBitLockerを意図的ではないが初期導入時から有効になっていたようだ。
ネットの情報では、
・通常の「WindowsUpdate」でも有効にされることもあるようだ。
・暗号化されたドライブ内容は他のデバイスでは読めないように保護される。
・他のデバイスで読むには回復キーが必要。
・回復キーは有効時に発行され、回復キーが無いとクローンが作れない。
「コンパネから無効にできる」らしいのでコンパネを調べた。
デバイスの仕様. システムとセキュリティ デバイスの暗号化
「BitLockerドライブ暗号化」の項目も、「無効化」のボタンはない。
(Windowsバージョン「21H2」の違いかもしれない)
仕方なく「回復キーのバックアップ」をクリック。
回復キーのバックアップ 回復キーの印刷 MSアカウントの回復キー
BitLockerドライブ暗号化(C:)の画面で（C:ドライブ以外への）保存と印刷が選べる。
回復キーは 48桁もある。
MSアカウント保存のキー情報だと 2019/7/3にキーがアップロードされている。
思えば 2019/7/3は 新規 Spectre360に Windowsをインストールした時期であり ディスク管理スナップショット画像にはWindows(C:) NTFS(BitLockerで暗号...が記録されている。
コマンドプロンプトから管理者権限で解除する
Windows10 20H2で「manage-bde -off c:」コマンドで解除する方法の例があるが 21H2でも有効かどうかは疑問。
結論：
取り敢えず回復キーは確保したので確実にBitLocker暗号化を無効にできる方法が見つかるまではこのままで使う。
2023/06/02
Pavilion15-EGの初期設定作業中に Lock解除方法が見つかった。但し無効化はもちょッと後日にしよう。有効デバイス：Spectre-360、Pavilion15-EG
無効デバイス：Pavilion15-ab、6730B、VAIO-Z
2023年05月01日
80のドラレコ不調 160,135km
2023/05/01 運転席頭上の違和感は DRV-610の画面が消えていることだった。USBコネクタやUSBメモリの抜き差しでも改善しないが自宅でモバイルバッテリーに繋ぐと正常動作するので 2021/09/27の記事 を参考に診断して修復することにした。
点検個所は、
・前回の様なギボシ端子の接触不良？
・12V- 5VminiUSB変換ケーブル（手持ち在庫有り。動作確認済）不良？
・ヒューズの溶断？
各種ツールと養生パーツを準備して作業に取り掛かった。ところが下記の(1)(2)で 3本のタッピングスクリューを取り 3つのコネクターや +12V赤色配線とギボシの取り回しを整理中 ドラレコを接続したら動作するではないか。いわゆる接触不良の再発だった。
そこで各種配線やコネクタの嵌合を再確認してそっと元に戻した。
********************************** 2021/09/22 ************************************
先日ドラレコのLEDモニター画像が消えていることに気が付いた。
miniUSBコネクタを抜き差しすると回復することもあったがとうとう電源が入らなくなった。2017/07/26に設置した KENWOOD DRV-610。
別のminiUSB電源では正常に動作するので 351円の中華製変換ケーブルが怪しい。価格は800円以上に値上がりしていた。納期が相変わらず一ヶ月近くを要する方をキャンセルして別販売店に 9/22に発注したら 9/25の午前中に届いた 。
交換にはオーバーヘッドコンソールを取り外すのでついでにスライディングルーフが誤動作しないようにモーター配線も整理しよう。
緑色9ピンAコネクタ：方位センサー接続は不要
(ACC)は給電されていそうだが N, Eつまみを回しても
メータ指示の反応なし。
赤色6ピンBコネクタ：(ACC)の ON/OFFでメータ指示は回転するので(ACC)は
15AライターFUSE(#2)から給電されていそう。
(BAT)15Aテール(#2)の電源でメーター照明は点灯するが
ON/OFFスイッチの位置や配線経路は配線図に記載なし。
青色6ピンFコネクタ：スライディングSWは不要。
マップランプは(BAT)10Aルームランプ(#1)経由だった。
2021/09/26 .....と言う結果なのでオーバーヘッドコンソールを取り外して配線を辿った。
(1) マップランプレンズカバー中央のスクリューを抜き周辺をこじって取り外す。
(2) 2本のタッピングスクリューを取ると青色6ピンFコネクタが抜けるようになる
ので分離する。
(3) 内装クロスが邪魔するのでカットし赤色6ピンBコネクタを引き抜く。
(4) 4隅のスクリューを緩めてぶら下がる緑色9ピンAコネクタを引き抜くとオーバ
ヘッドコンソールが分離できる。
原因は至って単純。miniUSB変換器への引き出し線のギボシの接触不良だった。
さて組み戻しであるが方位センサーとの緑色9ピンAコネクタは接続しない。
アクセサリメータとドラレコに必要な赤色6ピンBコネクタは接続。
マップランプ電源の青色6ピンFコネクタは 10Aルームランプ①と GND④の 2本だけ
を残し他4本を抜いてスライディングルーフコントロールリレーからのカプラーに
差し込む。
本来はスライディングルーフコントロールリレーの⑥（(BAT)30Aパワー）をカット
すべきだがリレーへのアクセス難が課題。
簡略化したものの嵩張るケーブルやコネクタの取り回しに注意しながらスクリューを固定していく。
点検個所は、
・前回の様なギボシ端子の接触不良？
・12V- 5VminiUSB変換ケーブル（手持ち在庫有り。動作確認済）不良？
・ヒューズの溶断？
各種ツールと養生パーツを準備して作業に取り掛かった。ところが下記の(1)(2)で 3本のタッピングスクリューを取り 3つのコネクターや +12V赤色配線とギボシの取り回しを整理中 ドラレコを接続したら動作するではないか。いわゆる接触不良の再発だった。
そこで各種配線やコネクタの嵌合を再確認してそっと元に戻した。
********************************** 2021/09/22 ************************************
先日ドラレコのLEDモニター画像が消えていることに気が付いた。
miniUSBコネクタを抜き差しすると回復することもあったがとうとう電源が入らなくなった。2017/07/26に設置した KENWOOD DRV-610。
別のminiUSB電源では正常に動作するので 351円の中華製変換ケーブルが怪しい。価格は800円以上に値上がりしていた。納期が相変わらず一ヶ月近くを要する方をキャンセルして別販売店に 9/22に発注したら 9/25の午前中に届いた 。交換にはオーバーヘッドコンソールを取り外すのでついでにスライディングルーフが誤動作しないようにモーター配線も整理しよう。
緑色9ピンAコネクタ：方位センサー接続は不要
(ACC)は給電されていそうだが N, Eつまみを回しても
メータ指示の反応なし。
赤色6ピンBコネクタ：(ACC)の ON/OFFでメータ指示は回転するので(ACC)は
15AライターFUSE(#2)から給電されていそう。
(BAT)15Aテール(#2)の電源でメーター照明は点灯するが
ON/OFFスイッチの位置や配線経路は配線図に記載なし。
青色6ピンFコネクタ：スライディングSWは不要。
マップランプは(BAT)10Aルームランプ(#1)経由だった。
2021/09/26 .....と言う結果なのでオーバーヘッドコンソールを取り外して配線を辿った。
(1) マップランプレンズカバー中央のスクリューを抜き周辺をこじって取り外す。
(2) 2本のタッピングスクリューを取ると青色6ピンFコネクタが抜けるようになる
ので分離する。
(3) 内装クロスが邪魔するのでカットし赤色6ピンBコネクタを引き抜く。
(4) 4隅のスクリューを緩めてぶら下がる緑色9ピンAコネクタを引き抜くとオーバ
ヘッドコンソールが分離できる。
原因は至って単純。miniUSB変換器への引き出し線のギボシの接触不良だった。
さて組み戻しであるが方位センサーとの緑色9ピンAコネクタは接続しない。
アクセサリメータとドラレコに必要な赤色6ピンBコネクタは接続。
マップランプ電源の青色6ピンFコネクタは 10Aルームランプ①と GND④の 2本だけ
を残し他4本を抜いてスライディングルーフコントロールリレーからのカプラーに
差し込む。
本来はスライディングルーフコントロールリレーの⑥（(BAT)30Aパワー）をカット
すべきだがリレーへのアクセス難が課題。
簡略化したものの嵩張るケーブルやコネクタの取り回しに注意しながらスクリューを固定していく。
＠ｙのプロフィール
＠ｙ（アッティー）
＠ｙ( = アッティー)は2004年6月9日生まれのダルメシアン♂。名前はアテネオリンピック開催年に因んでいます。目の廻りと耳が黒いのがアッピールとなり家族に加わりました。
彼のボスの小生は外資系企業を早期リタイヤ後はＦＰ知識、ＩＣＴ知識を組み合わせて「やってみたいこと」に挑戦し続けています。
自営業、市民活動事務局員、コミュニティビジネス等から原資を得つつ晴耕雨読ペースで早朝ゴルフ、クロスカントリツーリング、野良仕事、ガレージワーク、電子玩具、醗酵や燻製食品作り、AudioVideo等にエンスーなライフスタイルです。
カテゴリ別アーカイブ
ギャラリー
RSS
月別アーカイブ
記事検索
