CF-T1 キーボード交換

久しぶりのブログ更新、T1のキーボード交換です。
このPCは半年ぐらい前にヤフオクで落札しプレーヤー
代わりに使用してのですが
DVD内臓のW2を入手したので
痛んでいたキーボードを交換して出品することにしました

PANASONICのキーボート交換は機種が違っても
ほぼ同じ方法で交換できます。

T1_1
交換前の画像”N”キーが
消えかかっている





T1_2

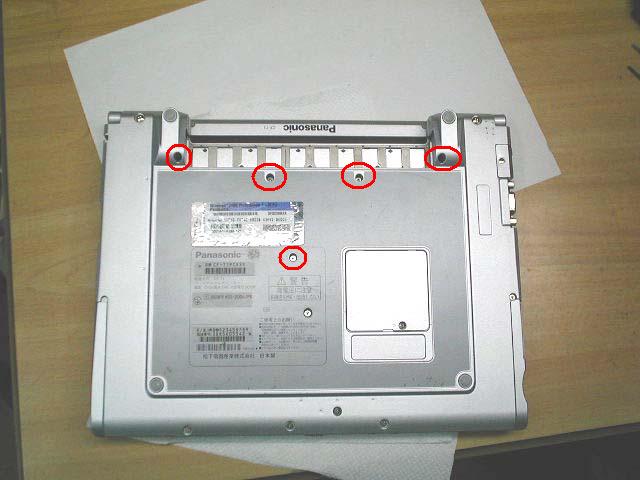

下準備
バッテリーをはずし
液晶保護にキッチンペーパーなど挟んでおく
底面の赤丸のビス5本をはずす


T1_3

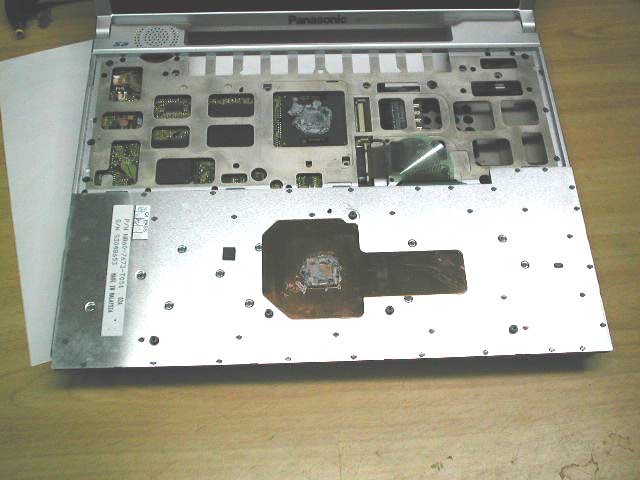

本体を開き
キーボードを手前に起こす。





T1_4

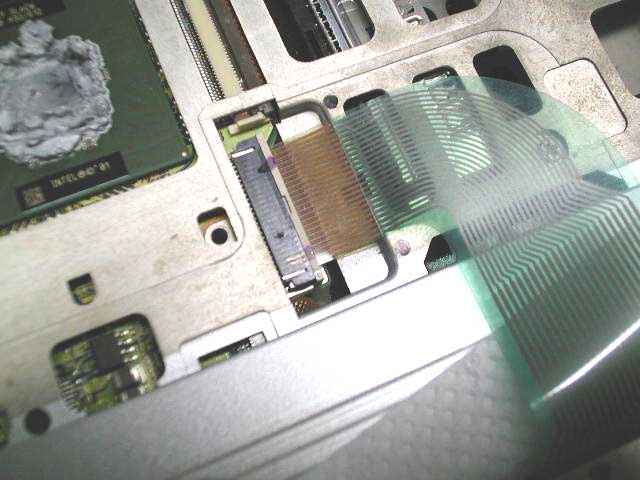

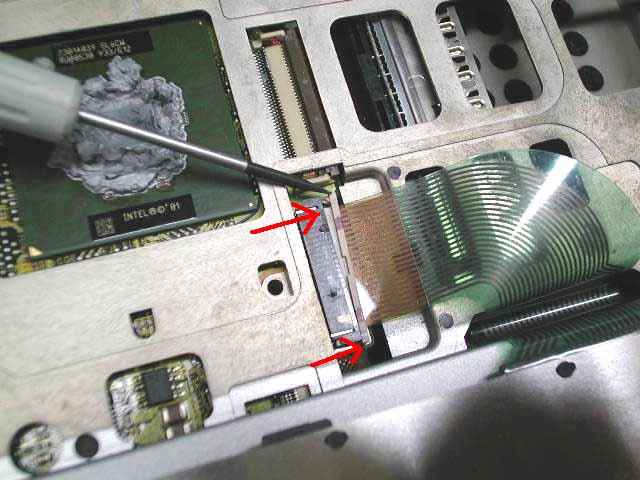

本体側のコネクタ
爪の部分を注意しながら
→方向へずらす




T1_5

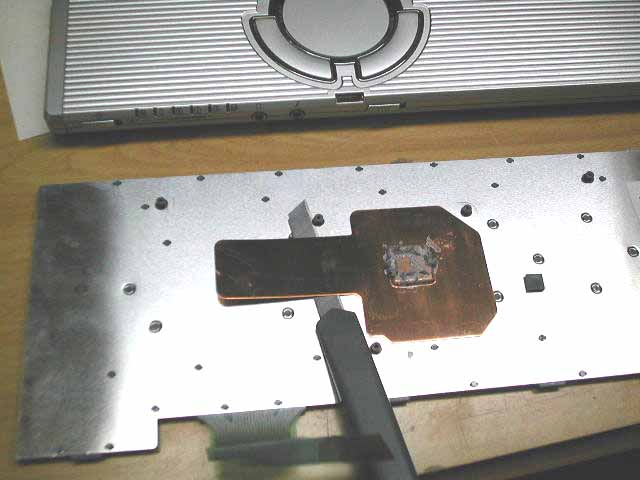

キーボードの裏面についている
放熱板は剥がして再利用します。




T1_6

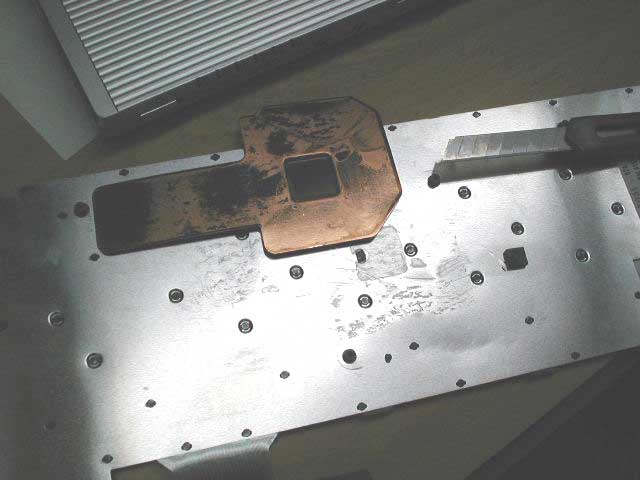

両面テープで付いていて
剥がしにくいですが
ドライヤーで暖めておいて
カッターを使う
(モデルによっては付いている場合が有ります。)

T1_7
剥がした放熱板を新しい
キーボードに付けて
ケーブルを接続


T1_8

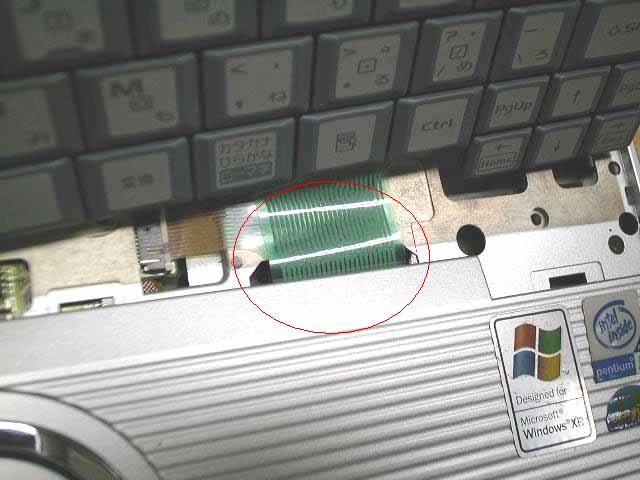

キーボードを本体に
取り付けるとき
ケーブル余剰は赤丸の
隙間に入れておくCPUの周りに
グリスがはみ出ているのを使って
塗り直して置く

T1_9

底面のビス5本を取り付けて終わり
