本日は、㈱日研工作所様の新商品、BT30機専用テーブル
超薄型CNCロータリーテーブル「CNC205」のご案内です。

まず、ロータリーテーブルとは

CNCマシニングセンター
汎用フライス盤
NCフライス盤
などの「ワーク」を固定して、「刃物」とワークを固定する「テーブル」を動かして加工をする機械で使用します。角度をつけて加工をするために必要な機器です。
使用例は、

(上記画像は一例です)

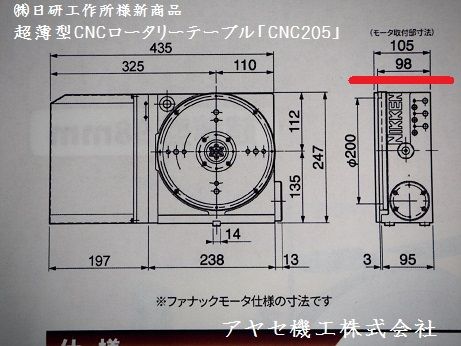

超薄型CNCロータリーテーブル「CN205」の従来品との違いは

テーブル径は200φのまま
従来品よりも厚みが54mmスリム化して98mmに。

お勧めのポイントは

厚みが54mmスリムになったことで、

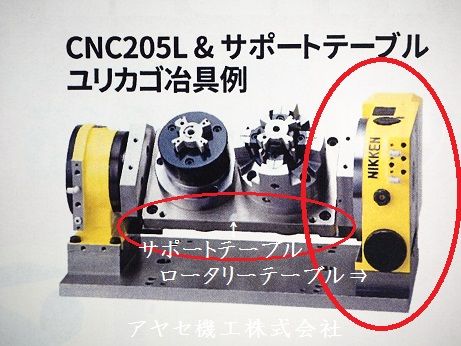

加工スペースが限られる工作機械での「ゆりかご治具」のワーク取付領域を拡大する事ができます。
「ゆりかご治具」は、

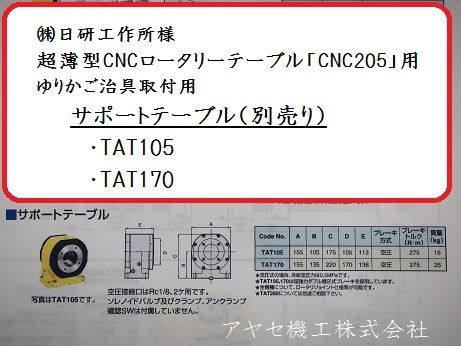

別売のサポートテーブルが必要です。

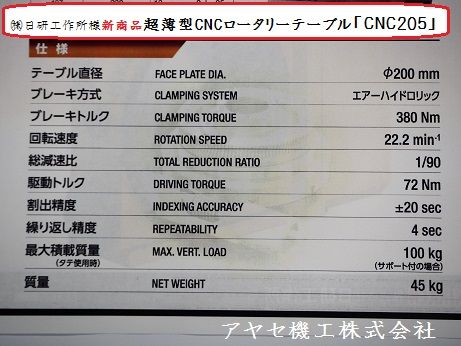

【詳細】

商品名:BT30機専用テーブル 超薄型CNCロータリーテーブル
型 式:CNC205
テーブル直径:φ200
ブレーキ方式:エアーハイドロリック
ブレーキトルク:380Nm
回転速度:22.2min-1
総減速比:1/90
駆動トルク:72Nm
割出精度:±20sec
繰返精度:4sec
最大積載質量:(タテ使用時、サポート付の場合)100kg
質量:45kg
販売価格:別途打合せ(取付機械による)

商品名:サポートテーブル
型 式:TAT105
型 式:TAT170
販売価格:別途打合せ(取付機械による)
こんなお客様にお勧めです
昨今、市場に増えている複雑な形状のワークに対応する為に、
5軸の工作機器の導入を検討されているお客様。
機械の購入を検討される前に「CNC205」の導入を検討されてみてはいかがでしょうか?
㈱日研工作所様の商品に関する、
お問合せ、お見積、ご注文は、ぜひアヤセ機工㈱までお願い致します。
お待ち致しております。
