新しくものづくりの世界へいらした皆様へ。
ネジです。
ものづくりの現場では欠かすことの出来ない部品です。

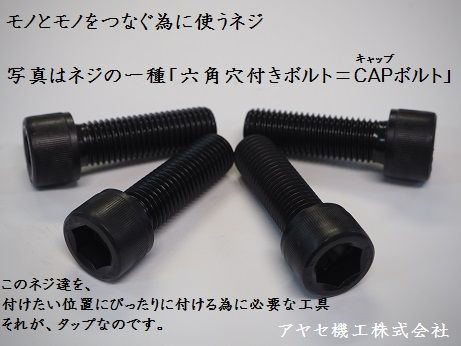

写真のネジは一般的に「六角穴付ボルト」とか、「ＣＡＰ(キャップ)ボルト」と言われる種類です。
本日は、このものづくりの現場には欠かすことの出来ないネジを使用する為に必要な切削工具のお話しです。

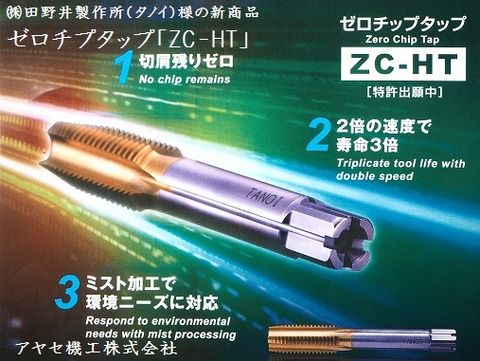

㈱田野井製作所（タノイ）様の新商品ゼロチップタップ「ＺＣ－ＨＲ」のご案内です。
ネジとタップ。
切っても切れない関係です。
タップとは
タップは、基本的には切削工具という種類の工具です。
ネジをはめたい場所にに、ネジのギザギザ部分に有った溝を作ってくれる工具です。
ネジはそれぞれ寸法が決まっています。ネジの径と、ネジのギザギザ部分の幅に有った寸法のタップを使って溝を作ることで、ネジをぴったりとはめる事ができます。
良く耳にするタップを３種類ご紹介致します。
①ハンドタップ
・・・手作業用のタップです。先・中・上の三段階あるのが特徴です。精度の高い機械が登場する前は徐々にネジの溝を作る為に三段階に分かれていましたが、機械化が進み性能が上がったので、先タップは使われる事が少なくなっています。
機械化が進んでから登場したタップが②スパイラルタップと③ポイントタップです。
②スパイラルタップ
・・・ネジを付けたい穴の先がふさがっている「止り穴」用。タップ溝をつけるときに出る切削屑（ゴミ）が下に貯まらず上に排出される構造をしています。
③ポイントタップ
・・・ネジを付けたい穴が貫通している「通り穴」用。タップで溝をつけるときに出る切削屑（ゴミ）が開いている穴の下に落ちて排出される構造をしています。
ボルト・・・タップ・・・初めて聞いた言葉ばかりでしょうか？っと。ここまでがもの作りの世界へ初めていらした皆様へのお話でした。
ベテランの皆様は、以下をご覧下さい！
従来品との違いは
従来品のセンタースルー付切削工具は・・・
工具内部に穴を設けて切刃の先端に切削液類が行き渡るように設計されています。

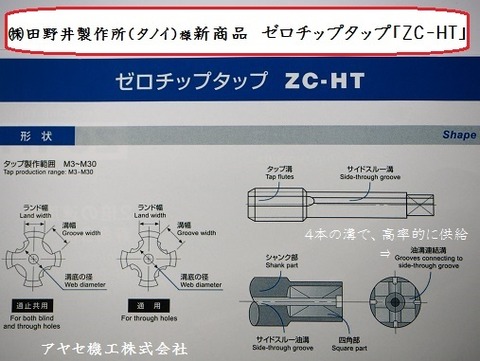

ゼロチップタップ「ＺＣ-ＨＴ」は、
工具の先端に向かって側面に４本の溝を設けました。
これにより、高率的にタップの刃先に切削液類を供給させる事ができるようになりました。
側面の４本の溝で切削液類を供給可能になったことで、
ミスト加工でも刃先への大きな冷却効果。
切屑の除去が容易に。
「センタ穴を設けない」事で、タップ自体の芯厚が確保できるため、剛性が高く、高速加工にも対応可能になりました。
ツールアドバイザーのおすすめポイント
ハンドタップ形状（直溝タイプ）ですので、通り穴・止り穴どちらも１本で加工が可能
再研磨が容易
これにより、工具コストを抑える事が可能になりました！
こんなお客様におすすめ
通り穴・止り穴が複数あるような部品加工や、良さん部品のタップ加工をされているお客様におすすめです。長寿命・高速加工が可能なゼロチップタップ「ZC-HT」をぜひお試し下さい！
【商品詳細】
商品名：ゼロチップタップ「ZC-HT」
材 質：HSSV（ハイス）
表面処理：ＴiCN
型 式：
①ZC-HTM3X0.5（食付山1.5Ｐ、全長100、ねじ長11、有効長18）
②ZC-HTM3X0.5（食付山3P、全長100、ねじ長11、有効長18）
③ZC-HTM4X0.7（食付山1.5P、全長100、ねじ長13、有効長20）
④ZC-HTM4X0.7（食付山3P、全長100、ねじ長13、有効長20）
⑤ZC-HTM5X0.8（食付山1.5P、全長100、ねじ長16、有効長25）
⑥ZC-HTM5X0.8（食付山3P、全長100、ねじ長16、有効長25）
⑦ZC-HTM6X1（食付山1.5P、全長100、ねじ長19、有効長30）
⑧ZC-HTM6X1（食付山3P、全長100、ねじ長19、有効長30）
⑨ZC-HTM8X1.25（食付山1.5P、全長100、ねじ長22、有効長40）
⑩ZC-HTM8X1.25（食付山3P、全長100、ねじ長22、有効長40）
⑪ZC-HTM10X1.5（食付山1.5P、全長100、ねじ長24、有効長39）
⑫ZC-HTM10X1.5（食付山3P、全長100、ねじ長24、有効長39）
⑬ZC-HTM10X1.25（食付山1.5P、全長100、ねじ長24、有効長39）
⑭ZC-HTM10X1.25（食付山3P、全長100、ねじ長24、有効長39）
⑮ZC-HTM12X1.75（食付山1.5P、全長100、ねじ長29、有効長43）
⑯ZC-HTM12X1.75（食付山3P、全長100、ねじ長29、有効長43）
⑰ZC-HTM12X1.5（食付山1.5P、全長100、ねじ長29、有効長43）
⑱ZC-HTM12X1.5（食付山3P、全長100、ねじ長29、有効長43）
⑲ZC-HTM12X1.25（食付山1.5P、全長100、ねじ長29、有効長43）
⑳ZC-HTM12X1.25（食付山3P、全長100、ねじ長29、有効長43）

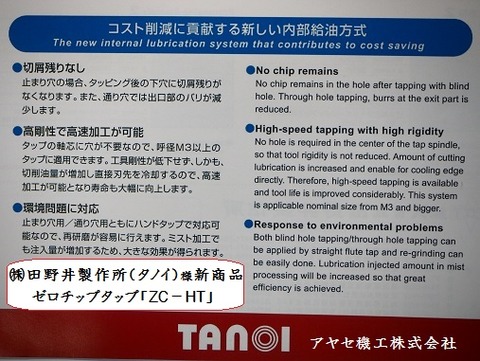

コスト削減に貢献する新しい内部給油方式の㈱田野井製作所（タノイ）様のゼロチップタップ「ZC-HT」に関する、
お問合せ、お見積、ご注文はアヤセ機工㈱へ！
ベテランの皆様には、当たり前すぎる内容も掲載してみましたが、「ものづくりの世界」。ちょっと普段の生活では聞かない言葉がたくさん出てきますよね。アヤセ機工㈱のブログで、こんなものがあるんだなぁ～！っと思って頂ければ幸いです
