本日は、あったら良いなを実現してくれるメーカーイマオコーポレーション㈱様の新商品ナチュラルサポーターのご案内です。
ナチュラルサポーターとは
マシニングセンター等で、「長尺ワーク」や「薄物加工」をする際にしようする工具です。
ワークがずれないように抑えるために加工用ベースプレートにナチュラルサポーターを取り付けることによって,
振動を抑制する事ができます。

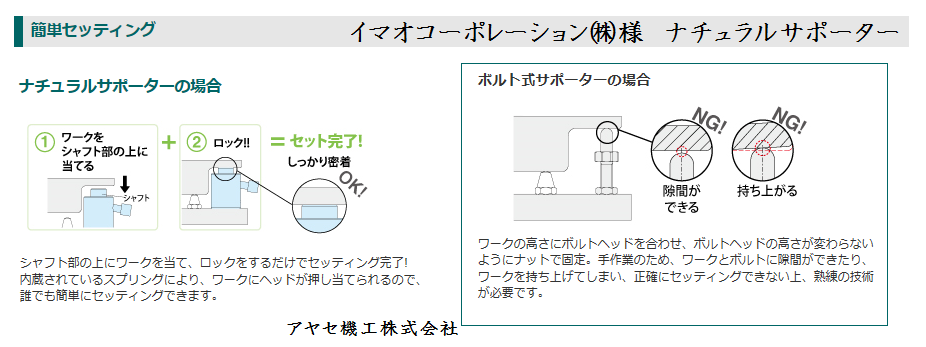

使い方は
ワークをシャフト部の上に合わせて、ロックするだけの簡単なセッティング方法です。
これにより、内蔵されたスプリング機構が動き、振動を抑制する事が可能です。
特徴・従来品との違いは
従来品は
ワークとの設置面が小さく、作業が複雑で熟練した技術が必要なボルト式のサポーターを使用することが一般的でした。
ナチュラルサポーターはどなたでも、同じように、簡単に設置が可能です。その為、加工の段取りを短縮することが可能です。
ツールアドバイザーのおすすめポイント
ワークのびびり（振動）を抑制する事が可能になる為、切削工具自体の振動も低減されます。
この為、切削工具の寿命を延ばす事ができます。
低コストで、簡単に設置が可能です。
こんなお客様へおすすめ
ナチュラルサポーターは、エア操作・横型・コンパクト・カムレバーとバリエーションガ豊富なため、
長尺や薄物で専門治具を製作してからの加工をされているお客様
クランプ方法に悩まれているお客様
へぜひご提案したい商品です。

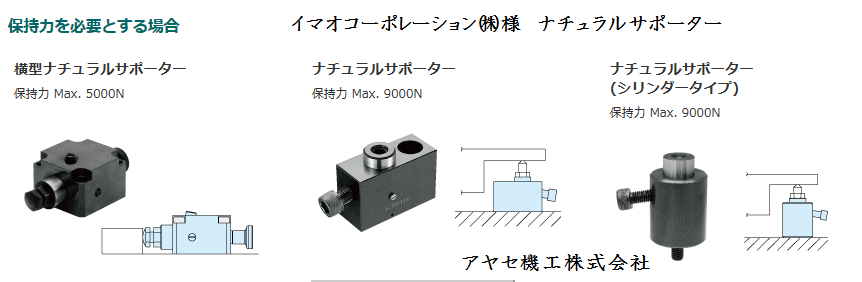

【商品詳細】
商品名：エアコンパクトナチュラルサポーター
型 式：
AMNS06-S（シャフト含高さ25ｍｍ、長さ36ｍｍ、幅8ｍｍ、取付ねじ径M3X0.5X6、定価￥8,800-）
AMNS08-S（シャフト含高さ32ｍｍ、長さ46ｍｍ、幅10ｍｍ、取付ねじ径M4X0.7X8、定価￥9.800-）
商品名：エアナチュラルサポーター
型 式：
BJ370-05001（シャフト含高さ25ｍｍ、長さ50ｍｍ、幅25ｍｍ、取付ねじ径Ｍ5X0.8X10、定価￥18,000-）
BJ370-06001（シャフト含高さ30ｍｍ、長さ60ｍｍ、幅30ｍｍ、取付ねじ径Ｍ6X1.0X12、定価￥19,000-）
商品名：横型ナチュラルサポーター
型 式：
BJ351-06001A（シャフトストローク8-13ｍｍ、幅38ｍｍ、高さ24mm）
BJ354-08001A（シャフトストローク11-18ｍｍ、幅45ｍｍ、高さ30mm）
BJ351-12001A（シャフトストローク16-26ｍｍ、幅60ｍｍ、高さ45mm）
商品名：ナチュラルサポーター・ボールキャップスクリュー仕様
型 式：
BJ350-06001（高さ29mm、ストローク長6、長さ38mm、幅19mm）
BJ350-08001（高さ37mm、ストローク長10、長さ50mm、幅22mm）
BJ350-10001（高さ42mm、ストローク長10、長さ25mm、幅25mm）
BJ350-12001（高さ47mm、ストローク長10、長さ75mm、幅32mm）
商品名：ナチュラルサポーター・ナールドナット仕様
型 式：
BJ350-06001Ｃ（高さ29mm、ストローク長6、長さ38mm、幅19mm）
BJ350-08001Ｃ（高さ37mm、ストローク長10、長さ50mm、幅22mm）
BJ350-10001Ｃ（高さ42mm、ストローク長10、長さ25mm、幅25mm）
BJ350-12001Ｃ（高さ47mm、ストローク長10、長さ75mm、幅32mm）
商品名：ナチュラルサポーター（シリンダータイプ）ボールキャップスクリュー仕様
型 式：
BJ351-06001（高さ33mm、ストローク長6、直径28、取付ねじ径Ｍ6Ｘ1、定価￥5,100-）
BJ351-08001（高さ42mm、ストローク長10、直径35mm、取付ねじ径M8X1.25、定価￥5,800-）
BJ351-10001（高さ50mm、ストローク長10、直径42mm、取付ねじ径Ｍ10Ｘ1.5、定価￥6,500-）
BJ351-12001（高さ60mm、ストローク長10、直径50、取付ねじ径Ｍ12Ｘ1.75、定価￥7,000-）
BJ351-16001（高さ70mm、ストローク長10、直径60mm、取付ねじ径Ｍ16Ｘ2、定価￥9,200-）
商品名：ナチュラルサポーター（シリンダータイプ）ナールドナット仕様
型 式：
BJ351-06001Ｃ（高さ33mm、ストローク長6、直径28、取付ねじ径Ｍ6Ｘ1、定価￥5,100-）
BJ351-08001Ｃ（高さ42mm、ストローク長10、直径35mm、取付ねじ径M8X1.25、定価￥5,800-）
BJ351-10001Ｃ（高さ50mm、ストローク長10、直径42mm、取付ねじ径Ｍ10Ｘ1.5、定価￥6,500-）
BJ351-12001Ｃ（高さ60mm、ストローク長10、直径50、取付ねじ径Ｍ12Ｘ1.75、定価￥7,000-）
BJ351-16001Ｃ（高さ70mm、ストローク長10、直径60mm、取付ねじ径Ｍ16Ｘ2、定価￥9,200-）
商品名：ナチュラルサポーター（カムレバータイプ）・・・段取り頻度が高い場合
型 式：
BJ352-05001（高さ24mm、ストローク5、本体長52mm、幅25mm、レバー長40mm、適用ねじ径Ｍ4、定価￥13,700-）
BJ352-06001（高さ29mm、ストローク6、本体長58mm、幅30mm、レバー長50mm、適用ねじ径Ｍ5、定価￥14,700-）
BJ352-08001（高さ37mm、ストローク8、本体長75mm、幅38mm、レバー長63mm、適用ねじ径Ｍ6、定価￥16,800-）
BJ352-10001（高さ42mm、ストローク10、本体長85mm、幅45mm、レバー長80mm、適用ねじ径Ｍ8、定価￥20,000-）
商品名：コンパクトワークサポーター・・・狭い場所に
型 式：
BJ360-08001（本体高さ18mm、シリュダーストローク5-8、本体直径6mm、取付ねじ径Ｍ8Ｘ1.25、定価￥4,300-）
BJ360-10001（本体高さ22mm、シリュターストローク6-10、本体直径8mm、取付ねじ径Ｍ10Ｘ1.5、定価￥4,600-）
BJ360-12001（本体高さ25mm、シリュダーストローク6-10、本体直径10mm、取付ねじ径Ｍ12Ｘ1.75、定価4,800-）
商品名：コンパクトワークサポーター（カムレバータイプ）・・・段取り頻度が多く、狭い場所には
型 式：
BJ362-06001R・右（高さ18mm、シリンダーストローク8-11、本体長43.5、幅14mm、レバー長39mm、位置決めピン径10、ボルト取付穴5.5φ、定価7,200-）
BJ362-06001Ｌ・左（高さ18mm、シリンダーストローク8-11、本体長43.5、幅14mm、レバー長39mm、位置決めピン径10、ボルト取付穴5.5φ、定価7,200-）
BJ362-10001R・右（高さ25mm、シリンダーストローク10-14、本体長50.4mm、幅18mm、レバー長50mm、位置決めピン径14、ボルト取付穴5.5φ、定価￥8,200-）
BJ362-10001L・左（高さ25mm、シリンダーストローク10-14、本体長50.4mm、幅18mm、レバー長50mm、位置決めピン径14、ボルト取付穴5.5φ、定価￥8,200-）
「長尺ワーク」「薄物加工」につき物のびびりや振動を解消してくれる、
イマオコーポレーション㈱様のナリュラルサポーター、ぜひご利用下さい。
イマオコーポレーション㈱様の商品に関する、
お問合せ、お見積、ご注文はアヤセ機工㈱へ！
