本日は、三菱日立ツール㈱様の２０１７年３月２１日発表の新製品、SR（球面）加工用超硬ドリル「WHSR-ATH型」のご案内です。
どんなドリル？

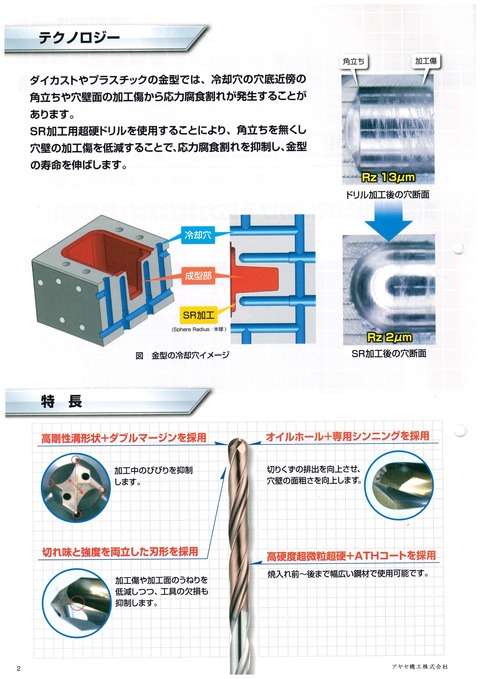

「ダイカスト」や「プラスチック」の金型の冷却穴の穴底面を球面に加工するドリルです。
既存のドリルとの違いは？
既存区具での加工方法では、穴底近傍の角立ちや、穴壁面の加工傷から応力腐食割れが発生して金型の寿命を定価させてしまっていました。
SR（球面）加工用超硬ドリル「WHSR-ATH型」は、穴底面を球面にかこうすることにより、角立ち・加工傷を低減させ、寿命を伸ばす事が可能になりました。

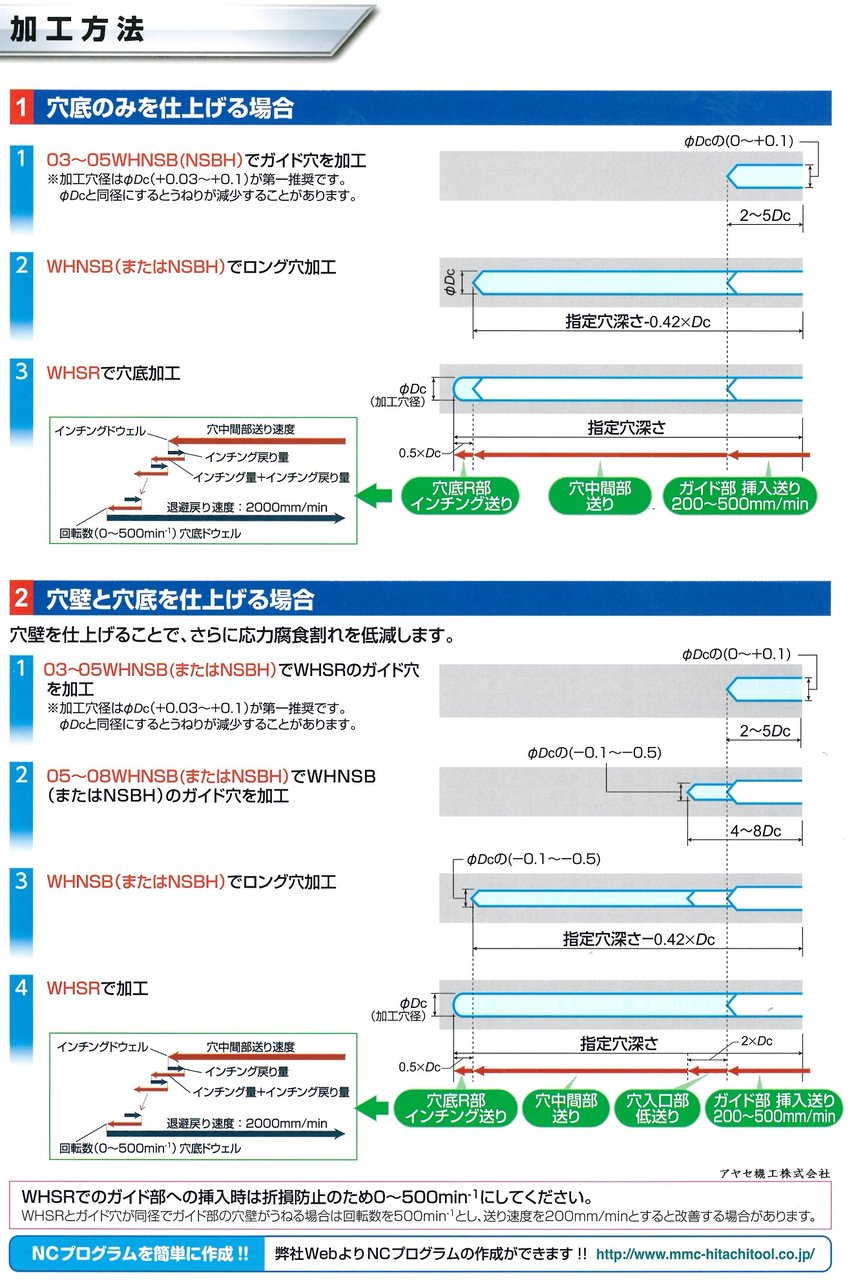

加工方法
ツールアドバイザーのおすすめポイント！
従来から、ヤスリなどによる手作業での「穴底面のバリ・傷取り」を行っているお客様が多くいらっしゃいます。
SR（球面）加工用超硬ドリル「WHSR-ATH型」を使用して頂くと、「磨き・仕上げ工程」を大幅に短縮する事ができます。
こんなお客様におすすめ！
ダイカスト金型や射出成型用金型を主なお仕事にされているお客様に特におすすめの商品です。
【商品詳細】
商品名：SE（球面）加工用超硬ドリルWHSR-ATH（L/D＝8）
型 式：
・08WHSR0300-ATH（半径1.5Ｒ、直径3mm、溝長37mm、首下長40mm、全長85mm、シャンク径4φ、定価￥20,500-）
・08WHSR0400-ATH（半径2Ｒ、直径4mm、溝長48mm、首下長51mm、全長97mm、シャンク径4φ、定価￥21,200-）
・08WHSR0500-ATH（半径2.5Ｒ、直径5mm、溝長62mm、首下長65mm、全長114mm、シャンク径6φ、定価￥22,200-）
・08WHSR0600-ATH（半径3Ｒ、直径6mm、溝長70mm、首下長73mm、全長123mm、シャンク径6φ、定価￥23,800-）
・08WHSR0700-ATH（半径3.5Ｒ、直径7mm、溝長81mm、首下長84mm、全長133mm、シャンク径8φ、定価￥25,400-）
・08WHSR0800-ATH（半径4Ｒ、直径8mm、溝長92mm、首下長95mm、全長145mm、シャンク径8φ、定価￥27,800-）
・08WHSR0850-ATH（半径4.25Ｒ、直径8.5mm、溝長99mm、首下長102mm、全長154mm、シャンク径10φ、定価￥30,000-）
・08WHSR0900-ATH（半径4.5Ｒ、直径9mm、溝長104mm、首下長107mm、全長158mm、シャンク径10φ、定価￥-30,700）
・08WHSR0950-ATH（半径4.75Ｒ、直径9.5mm、溝長110mm、首下長113mm、全長165mm、シャンク径10φ、定価￥33,500-）
・08WHSR1000-ATH（半径5Ｒ、直径10mm、溝長115mm、首下長118mm、全長170mm、シャンク径10φ、定価￥34,200-）
・08WHSR1050-ATH（半径5.25Ｒ、直径10.5mm、溝長122mm、首下長125mm、全長181mm、シャンク径12φ、定価￥37,900-）
・08WHSR1100-ATH（半径5.5Ｒ、直径11mm、溝長127mm、首下長130mm、全長185mm、シャンク径12φ、定価￥38,600-）
・08WHSR1150-ATH（半径5.75Ｒ、直径11.5mm、溝長133mm、首下長136mm、全長192mm、シャンク径12φ、定価￥42,800-）
・08WHSR1200-ATH（半径6Ｒ、直径12mm、溝長138mm、首下長141mm、全長197mm、シャンク径12φ、定価￥43,400-）

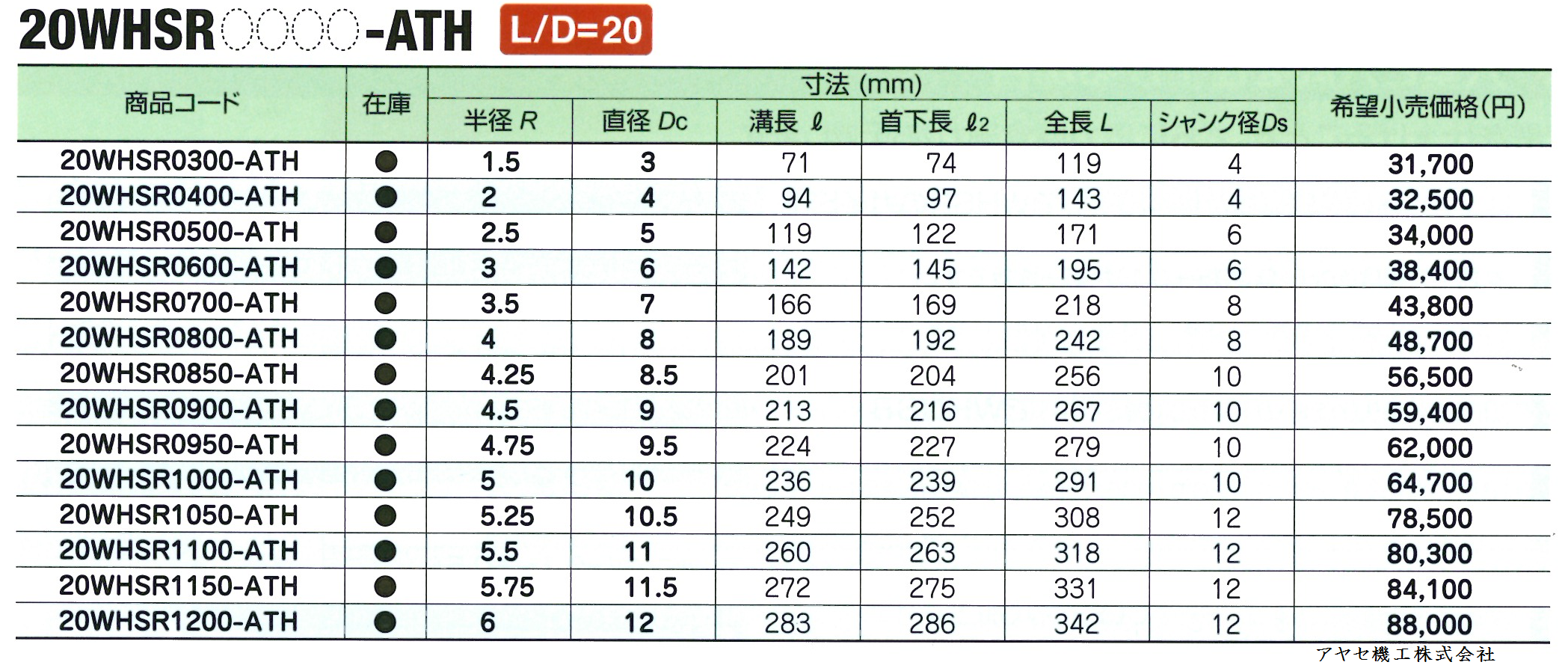

商品名：SE（球面）加工用超硬ドリルWHSR-ATH（L/D＝20）
型 式：
・20WHSR0300-ATH（半径1.5Ｒ、直径3mm、溝長71mm、首下長74mm、全長119mm、シャンク径4φ、定価￥31,700-）
・20WHSR0400-ATH（半径2Ｒ、直径4mm、溝長94mm、首下長97mm、全長143mm、シャンク径4φ、定価￥32500-）
・20WHSR0500-ATH（半径2.5Ｒ、直径5mm、溝長119mm、首下長122mm、全長171mm、シャンク径6φ、定価￥34,000-）
・20WHSR0600-ATH（半径3Ｒ、直径6mm、溝長142mm、首下長145mm、全長195mm、シャンク径6φ、定価￥38,400-）
・20WHSR0700-ATH（半径3.5Ｒ、直径7mm、溝長166mm、首下長169mm、全長218mm、シャンク径8φ、定価￥43,800-）
・20WHSR0800-ATH（半径4Ｒ、直径8mm、溝長189mm、首下長192mm、全長242mm、シャンク径8φ、定価￥48,700-）
・20WHSR0850-ATH（半径4.25Ｒ、直径8.5mm、溝長201mm、首下長204mm、全長256mm、シャンク径10φ、定価￥56,500-）
・20WHSR0900-ATH（半径4.5Ｒ、直径9mm、溝長213mm、首下長216mm、全長267mm、シャンク径10φ、定価￥59,400-）
・20WHSR0950-ATH（半径4.75Ｒ、直径9.5mm、溝長224mm、首下長227mm、全長279mm、シャンク径10φ、定価￥62,000-）
・20WHSR1000-ATH（半径5Ｒ、直径10mm、溝長236mm、首下長239mm、全長291mm、シャンク径10φ、定価￥64,700-）
・20WHSR1050-ATH（半径5.25Ｒ、直径10.5mm、溝長249mm、首下長252mm、全長308mm、シャンク径12φ、定価￥78,500-）
・20WHSR1100-ATH（半径5.5Ｒ、直径11mm、溝長260mm、首下長263mm、全長318mm、シャンク径12φ、定価￥80,300-）
・20WHSR1150-ATH（半径5.75Ｒ、直径11.5mm、溝長272mm、首下長275mm、全長331mm、シャンク径12φ、定価￥84,100-）
・20WHSR1200-ATH（半径6Ｒ、直径12mm、溝長283mm、首下長286mm、全長342mm、シャンク径12φ、定価￥88,000-）

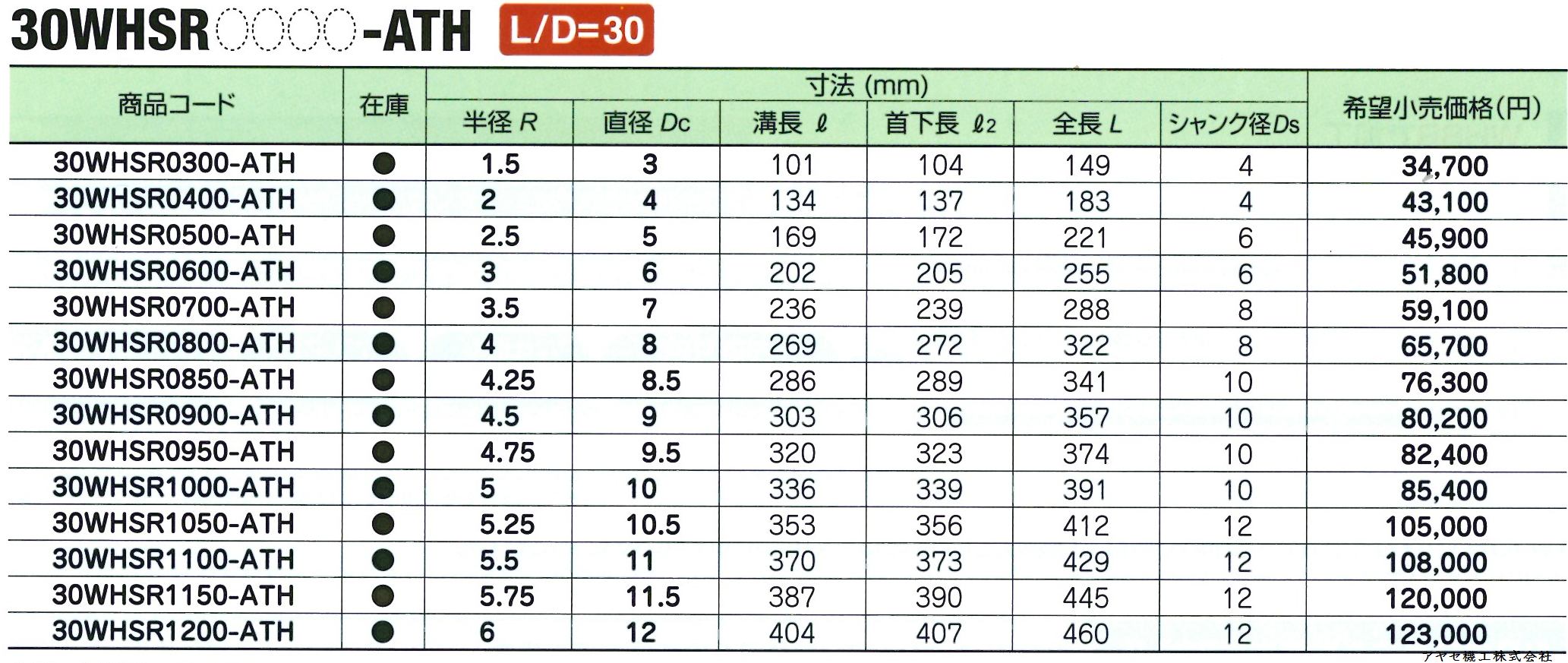

商品名：SE（球面）加工用超硬ドリルWHSR-ATH（L/D＝30）
型 式：
・30WHSR0300-ATH（半径1.5Ｒ、直径3mm、溝長101mm、首下長104mm、全長149mm、シャンク径4φ、定価￥34,700-）
・30WHSR0400-ATH（半径2Ｒ、直径4mm、溝長134mm、首下長137mm、全長183mm、シャンク径4φ、定価￥43,100-）
・30WHSR0500-ATH（半径2.5Ｒ、直径5mm、溝長169mm、首下長172mm、全長221mm、シャンク径6φ、定価￥45,900-）
・30WHSR0600-ATH（半径3Ｒ、直径6mm、溝長202mm、首下長205mm、全長255mm、シャンク径6φ、定価￥51,800-）
・30WHSR0700-ATH（半径3.5Ｒ、直径7mm、溝長236mm、首下長239mm、全長288mm、シャンク径8φ、定価￥59,100-）
・30WHSR0800-ATH（半径4Ｒ、直径8mm、溝長269mm、首下長272mm、全長322mm、シャンク径8φ、定価￥65,700-）
・30WHSR0850-ATH（半径4.25Ｒ、直径8.5mm、溝長286mm、首下長289mm、全長341mm、シャンク径10φ、定価￥76,300-）
・30WHSR0900-ATH（半径4.5Ｒ、直径9mm、溝長303mm、首下長306mm、全長357mm、シャンク径10φ、定価￥80,200-）
・30WHSR0950-ATH（半径4.75Ｒ、直径9.5mm、溝長320mm、首下長323mm、全長374mm、シャンク径10φ、定価￥82,400-）
・30WHSR1000-ATH（半径5Ｒ、直径10mm、溝長336mm、首下長339mm、全長391mm、シャンク径10φ、定価￥85,400-）
・30WHSR1050-ATH（半径5.25Ｒ、直径10.5mm、溝長353mm、首下長356mm、全長412mm、シャンク径12φ、定価￥-）
・30WHSR1100-ATH（半径5.5Ｒ、直径11mm、溝長370mm、首下長373mm、全長429mm、シャンク径12φ、定価￥108,000-）
・30WHSR1150-ATH（半径5.75Ｒ、直径11.5mm、溝長387mm、首下長390mm、全長445mm、シャンク径12φ、定価￥120,000-）
・30WHSR1200-ATH（半径6Ｒ、直径12mm、溝長404mm、首下長407mm、全長460mm、シャンク径12φ、定価￥123,000-）
SR（球面）加工用超硬ドリル「WHSR-ATH型」は「磨き・仕上げ工程」を大幅に短縮！
冷却穴における応力腐食割れを抑制し金型の寿命を延ばすことも可能に！
今後のライナップの拡充に期待したい商品です！
三菱日立ツール(株)様の商品に関する、お問合せ、お見積、ご注文はアヤセ機工㈱へお願い致します！
