今まで某フリースペースにあった(殆ど放置プレイ)のですが、ブログでもイイような気がしたので、試験的に移行してみようかと思います。

maxell CDR74GN.1P

【製造(OEM)元】maxell
【表示記録速度】16倍速対応
【表示記録容量】650MB
【原産国】日本
【種類】データ用CD-R
【レーベル面】ノンプリンタブル
【ケース】5mm スリムケース
【パッケージ】シュリンク
【枚数】1枚
【反射層】銀 (?)
【記録色素】(?)
【内周部刻印】C0635R74F A01
【基盤部ロットNo.】M3HC331C
【備考】

・CDR Identifier (1.63)
【ATIP】97m 25s 24f
【Disc Manufacturer】Hitachi Maxell, Ltd.
【Reflective layer】Dye (Long strategy; e.g. Cyanine, Azo etc.)
【Media type】CD-Recordable
【Recording Speeds】min. unknown - max. unknown
【Nominal Capacity】654.49MB (74m 30s 00f / LBA: 335100)

・K's CD/DVD Probe (2.4.2)
【Disc Type】CDR (B-)
【Manufacturer】Hitachi Maxell, Ltd.
【Material】Cyanine
【Media ID】97:25:24
【Length】74:30:00
【Capacity】654.50 MB
【Free Size】654.50 MB
【Free Blocks】335098

---

【PlexTools Professional Q-Check】
・Q-Check FE/TE Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Write Speed 48 X (7200 KB/s)
【Test Result / Disc Info】Blank disc, Hitachi Maxell (type 4), 74:30:00
指定した範囲のテスト結果は良好です。このディスクは最大速度で書き込めます。


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Write Speed 52 X (7800 KB/s)
【Test Result / Disc Info】Blank disc, Hitachi Maxell (type 4), 74:30:00
指定した範囲のテスト結果は良好です。このディスクは最大速度で書き込めます。



・Q-Check Beta/Jitter Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 73:56.27 MSF


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 73:56.27 MSF



・Q-Check C1/C2 Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Result】
Avg/Sec　Max/Sec　Total
C1　1.2　15.0　5404.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Result】
Avg/Sec　Max/Sec　Total
C1　1.2　15.0　5216.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0

---

【CD Doctor(仮)】

---

【K's CD/DVD Probe】

maxell CDR74MQ.1P

【製造(OEM)元】maxell
【表示記録速度】12倍速対応
【表示記録容量】650MB
【原産国】日本
【種類】データ用CD-R
【レーベル面】ノンプリンタブル
【ケース】5mm スリムケース
【パッケージ】シュリンク
【枚数】1枚
【反射層】銀 (?)
【記録色素】(?)
【内周部刻印】C0603R74C H00
【基盤部ロットNo.】MAGL 140D
【備考】

・CDR Identifier (1.63)
【ATIP】97m 25s 23f
【Disc Manufacturer】Hitachi Maxell, Ltd.
【Reflective layer】Dye (Long strategy; e.g. Cyanine, Azo etc.)
【Media type】CD-Recordable
【Recording Speeds】min. unknown - max. unknown
【Nominal Capacity】654.49MB (74m 30s 00f / LBA: 335100)

・K's CD/DVD Probe (2.4.2)
【Disc Type】CDR (B-)
【Manufacturer】Hitachi Maxell, Ltd.
【Material】Cyanine
【Media ID】97:25:23
【Length】74:30:00
【Capacity】654.50 MB
【Free Size】654.50 MB
【Free Blocks】335098

---

【PlexTools Professional Q-Check】
・Q-Check FE/TE Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Write Speed 48 X (7200 KB/s)
【Test Result / Disc Info】Blank disc, Hitachi Maxell (type 3), 74:30:00
指定した範囲のテスト結果は良好です。このディスクは最大速度で書き込めます。


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Write Speed 52 X (7800 KB/s)
【Test Result / Disc Info】Blank disc, Hitachi Maxell (type 3), 74:30:00
指定した範囲のテスト結果は良好です。このディスクは最大速度で書き込めます。



・Q-Check Beta/Jitter Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 73:56.27 MSF


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 73:56.27 MSF



・Q-Check C1/C2 Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Result】
Avg/Sec　Max/Sec　Total
C1　0.9　16.0　4208.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Result】
Avg/Sec　Max/Sec　Total
C1　1.0　18.0　4288.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0

---

【CD Doctor(仮)】

---

【K's CD/DVD Probe】

MITUBISHI MUR80PHM5

【製造(OEM)元】三菱化学
【表示記録速度】表示無し
【表示記録容量】79分57秒
【原産国】台湾
【種類】録音用CD-R
【レーベル面】ノンプリンタブル
【ケース】10mm Pケース
【パッケージ】シュリンク
【枚数】5枚
【反射層】銀 (?)
【記録色素】スーパーアゾ
【内周部刻印】7B7606-CDR-K80-AUDIO
【基盤部ロットNo.】K2Y13B5235732
【備考】

・CDR Identifier (1.63)
【ATIP】97m 15s 21f
【Disc Manufacturer】Mitsubishi Chemicals Corp.
【Reflective layer】Dye (Long strategy; e.g. Cyanine, Azo etc.)
【Media type】CD-Recordable
【Recording Speeds】min. unknown - max. unknown
【Nominal Capacity】702.83MB (79m 59s 74f / LBA: 359849)

・K's CD/DVD Probe (2.4.2)
【Disc Type】CDR (A+)
【Manufacturer】Mitsubishi Chemical Corporation
【Material】Cyanine
【Media ID】97:15:21
【Length】79:59:74
【Capacity】702.80 MB
【Free Size】702.80 MB
【Free Blocks】359847

---

【PlexTools Professional Q-Check】
・Q-Check FE/TE Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Write Speed 48 X (7200 KB/s)
【Test Result / Disc Info】Blank disc, Mitsubishi Chemical Corporation (type 1), 79:59:74
指定した範囲のテスト結果は良好です。このディスクは最大速度で書き込めます。


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Write Speed 52 X (7800 KB/s)
【Test Result / Disc Info】Blank disc, Mitsubishi Chemical Corporation (type 1), 79:59:74
テスト結果は制限値を上回りました。このディスクへの最大速度での書き込みは推奨されません。



・Q-Check Beta/Jitter Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 78:45.31 MSF


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Settings】Read Speed 8X CLV
【Test Result / Disc Info】AudioCD , 78:45.31 MSF



・Q-Check C1/C2 Test
【Drive Info】ID:0 PLEXTOR DVDR PX-716A V1.04
【Test Result】
Avg/Sec　Max/Sec　Total
C1　0.6　16.0　2646.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0


【Drive Info】ID:1 PLEXTOR CD-R PREMIUM V1.05
【Test Result】
Avg/Sec　Max/Sec　Total
C1　0.6　14.0　2729.0
C2　0.0　0.0　 0.0
CU　0.0　0.0　 0.0

---

【CD Doctor(仮)】

---

【K's CD/DVD Probe】

コンデンサー3

「高速書き込みじゃないと意味が無いのでは？」とここの中の人から意見を頂いたので…
ところで、何倍速から高速なのだろうか…？

環境等は前回と同じで、書き込み速度だけ40倍速にしました。

---

【測定結果(コンデンサー無し)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.7　　12.0　　3061.0
2枚目　　0.7　　11.0　　2909.0
3枚目　　0.7　　13.0　　3167.0
4枚目　　0.7　　12.0　　2970.0

---

【測定結果(コンデンサー有り)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.6　　12.0　　2828.0
2枚目　　0.7　　12.0　　2924.0
3枚目　　0.8　　19.0　　3552.0
4枚目　　0.7　　11.0　　2926.0

---

【結果？】
C1エラーのTotalが少ない順にソートしてみると…



有りの3枚目が少し離れてますが、個体差程度かと。
…40倍速でも意味がないと……うーむ。。。

コンデンサー2

前回は効果が判らなかったので、再挑戦。

【環境等】
CPU：AMD Sempron 2800+
M/B：MSI K7N2GM2-ILSR
Memory：PC3200 256MB(JEDEC準拠)を2枚
HDD：Hitachi HDS722580VLSA80 (S-ATA接続)
FDD：Panasonic JU-256A178P 2MODE
Primary-Master：Plextor PX-716A (1.04)
Primary-Slave：Plextor PX-5332 (1.05)
Secondary-Master：Pioneer DVR-A06-J (1.07)
Secondary-Slave：IO-DATA CDRW-U40BSTの中身 (Sony CRX215E1 (SYS2))
Case：OWLTECH OWL-612-Silent (430W)
OS：Windows XP Pro (5.1.2600 Service Pack 2 Bild 2600)

・以下をUSB2.0で接続
Case：I-O DATA CDRW-U40BST
Drive：AOpen CRW5232 / AAO PRO

・メディアは太陽誘電 CDR-80WY (48倍速対応 セラミックトート 50枚スピンドル)
・書き込み速度は16倍、イメージから焼いてます。
・測定ドライブは Plextor PX-5332 (1.05) です。
・測定ソフトは PlexTools Professional (2.09a) です。
・Q-Check C1/C2 Test で 読み込み速度は CLV 8x です。
・各4枚ずつ焼きました。

---

【コンデンサー】
てきと〜に作成。

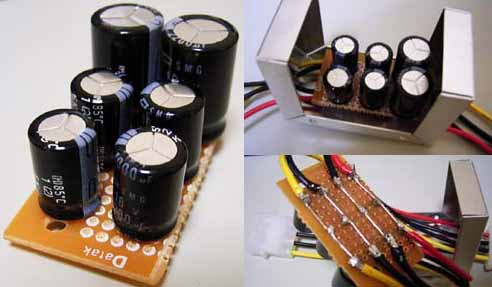

日ケミ SMG 16V 2200μF + 1000μF * 2 を 12V , 5V それぞれに付けてあります。

中は…

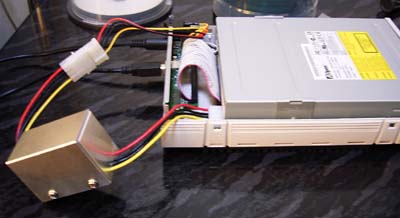

ドライブに着装すると…



完璧に蓋が閉まらない。。。
よって、このままで焼いてます。

---

【測定結果(コンデンサー無し)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.7　　12.0　　2913.0
2枚目　　0.7　　17.0　　3117.0
3枚目　　0.6　　14.0　　2864.0
4枚目　　0.6　　12.0　　2690.0

---

【測定結果(コンデンサー有り)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.8　　20.0　　3519.0
2枚目　　0.6　　12.0　　2888.0
3枚目　　0.6　　11.0　　2803.0
4枚目　　0.7　　12.0　　2978.0

---

【結果？】
C1エラーのTotalが少ない順にソートしてみると…



………えーっと、前回よりバラつきが少ない…
5V , 12V それぞれに 計4200μF 付けたのですが…無意味ですか。。。

……もっとか！もっと容量の大きなコンデンサー付けろということですか。。。

高速書き込みでは？

コンデンサー1

コンデンサーを付けるとイイらしい…と。
てきと〜にやってみました。

【環境等】
CPU：AMD Sempron 2800+
M/B：MSI K7N2GM2-ILSR
Memory：PC3200 256MB(JEDEC準拠)を2枚
HDD：Hitachi HDS722580VLSA80 (S-ATA接続)
FDD：Panasonic JU-256A178P 2MODE
Primary-Master：Plextor PX-716A (1.04)
Primary-Slave：Plextor PX-5332 (1.05)
Secondary-Master：Pioneer DVR-A06-J (1.07)
Secondary-Slave：IO-DATA CDRW-U40BSTの中身 (Sony CRX215E1 (SYS2))
Case：OWLTECH OWL-612-Silent (430W)
OS：Windows XP Pro (5.1.2600 Service Pack 2 Bild 2600)

・以下をUSB2.0で接続
Case：I-O DATA CDRW-U40BST
Drive：AOpen CRW5232 / AAO PRO

・メディアは三菱スーパーアゾ(ヤマダアゾ) 30枚スピンドル
・書き込み速度は16倍、イメージから焼いてます。
・測定ドライブは Plextor PX-5332 (1.05) です。
・測定ソフトは PlexTools Professional (2.09a) です。
・Q-Check C1/C2 Test で 読み込み速度は 10-24X CAV です。
・各4枚ずつ焼きました。

---

【コンデンサー】
電子工作等の知識が無いのでてきと〜に作成。



ニチコン HN (M) 1500μF 16V を 12V , 5V それぞれに圧着してあります。
あと、ツイストペアにしときました。

ドライブに着装すると…



蓋が閉まらないのですよ。。。
よって、このままで焼いてます。

---

【測定結果(コンデンサー無し)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.7　　15.0　　3025.0
2枚目　　0.8　　17.0　　3559.0
3枚目　　0.6　　15.0　　2516.0
4枚目　　0.5　　14.0　　2347.0

---

【測定結果(コンデンサー有り)】






※C2 , CU は 0だったので C1のみ
　　　Avg/Sec　Max/Sec　Total
1枚目　　0.7　　15.0　　3199.0
2枚目　　1.3　　16.0　　5734.0
3枚目　　0.5　　14.0　　2260.0
4枚目　　0.5　　13.0　　2183.0

---

【結果？】
とりあえず、C1エラーのTotalが少ない順にソートしてみると…



うーん、これだけじゃ、何とも…。メディアの個体差程度ですよね。。。
有りの2枚目が2000以上多いのが気になりますが…

もっと、容量の大きなコンデンサー付けないと駄目なんだろうか…
もしくは、よく耳にするOS-CONか。。。

容量を増やしてみました。

分裂

えーっと、、、【格安DVDメディアを落とすと2枚になる…】
という話を聞いたことがあります。

で、実際どーなのかと…
本気でそれだけですw

---

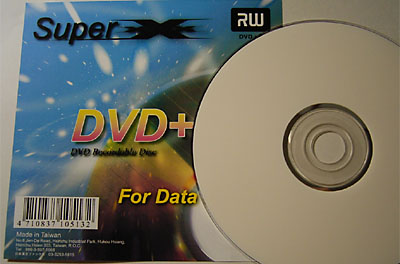

【生贄】
Super XXX DVD+R 2.4x (OPTO DISCでしたか？)



ちょっと、脇道へ
DVDは0.6mmのディスクを貼り合わせて作られてます。
記録できるのを2枚貼り合わせれば、両面ディスク。
片面がレーベルなら普通のディスク。

で、

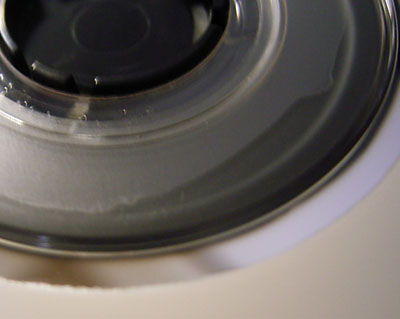

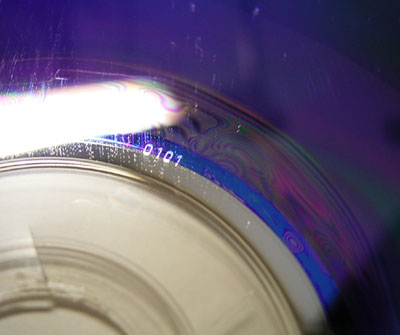

てきと〜に貼り合わせてあると、気泡とか入ってます。



何も焼かずに落とすのは気が引けたので、てきと〜にデータを1.5GBほど焼きました。
↑別に意味は無いです……このサイト自体意味は無いか…。

---

【落下】
リノリウムの床に1m程の高さから縦に落としました。
別に2枚にはなりませんね。

これじゃ面白くないので、振りかぶって5回叩きつけました。

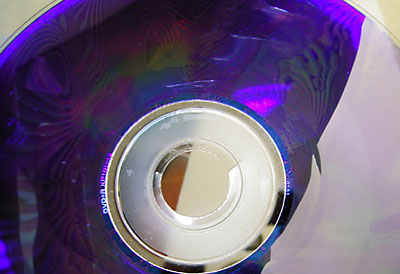

で、見てみると、

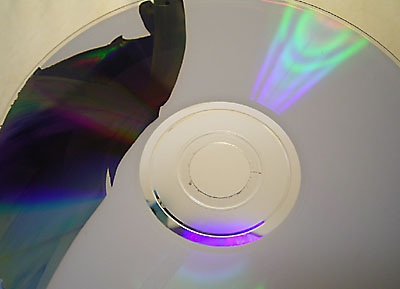

剥離が進んでます。

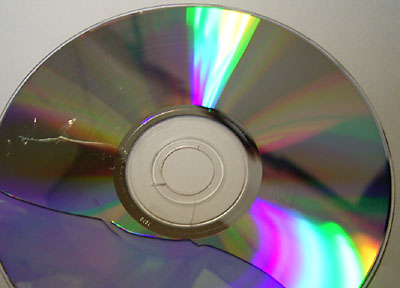

縞模様の所まで剥離してました。…ひびも入ってるし

無論、喜び勇んで、作業を再開しました。





拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　 拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　拾っては、叩きつけ　………



自分は何をやっているのか…と考えそうになりました。。。
多分、考えたら負けですね。

何回、叩きつけたか覚えてないです。
100回はいってないと思います。 …思いたいです。

---

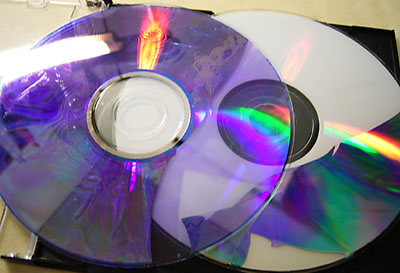

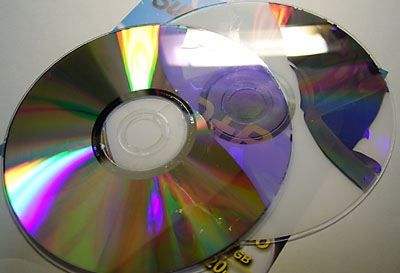

【結果？】
ふむ、惜しむらくは、反射層の一部がレーベルの方に付いてしまったことです。
