DOS/V POWER REPORT ”クアッドコア＆DDR3” オーバークロック大会参加

久々の更新になります。
かなりPC構成は変わっていますが、今回DOS/V POWER REPORTにて、
”クアッドコア＆DDR3” オーバークロック大会が開催されていましたので、
最終日になりますが、参加してみました。

メインマシン（普段使ってる）を若干パワーアップして参加します。
あとHDDを単機にして、OSをクリーンインストールした状態で、やってみます。
改良前のスペックは、

CPU	Intel Core 2 Extream QX9770
メモリ	Corseir TWIN3X2048-1800C7DFIN G
マザーボード	ASUSTeK P5E3 Premium/WiFi-AP@n
ビデオカード	ASUSTeK EN8800GTS/HTDP/512M（GeForce8800GTS512）
HDD	Westan Digital VelociRaptor WD3000HLFS
NIC	Intel PRO/1000 PT Desktop Adapter
CPUクーラ	Thermalright Ultra-120 eXtreme
CPUファン	SANYO DENKI F-12-N/38
ケース	Antec Twelve Hundred
OS	WindowsXP Professional SP3
DirectX	DirectX End-User Runtimes (August 2008) - 日本語
チップセットドライバ	INF Update Utility for Intel(バージョン:8.3.1.1010)
ディスプレイドライバ	GeForce Driver 178.13（International）

になります。
ノーマルとオーバークロックで設定をかえてあります。

項目	ノーマル	オーバークロック
CPU クロック	3.2GHｚ	4.05GHz
CPU 倍率	8	9
CPU FSB	400MHｚ	450MHｚ
DRAM Frequency	DDR3-1600MHｚ	DDR3-1800MHｚ
CPU Voltage	Auto	1.45V
CPU GTL REF 0/2	Auto	0.63V
CPU GTL REF 1/3	Auto	0.63V
CPU PLL Voltage	Auto	1.5V
FSB Termination Voltage	Auto	1.5V
DRAM Voltage	Auto	2.1V
NB Voltage	Auto	1.63V
EIST C1E	Disabled	Disabled

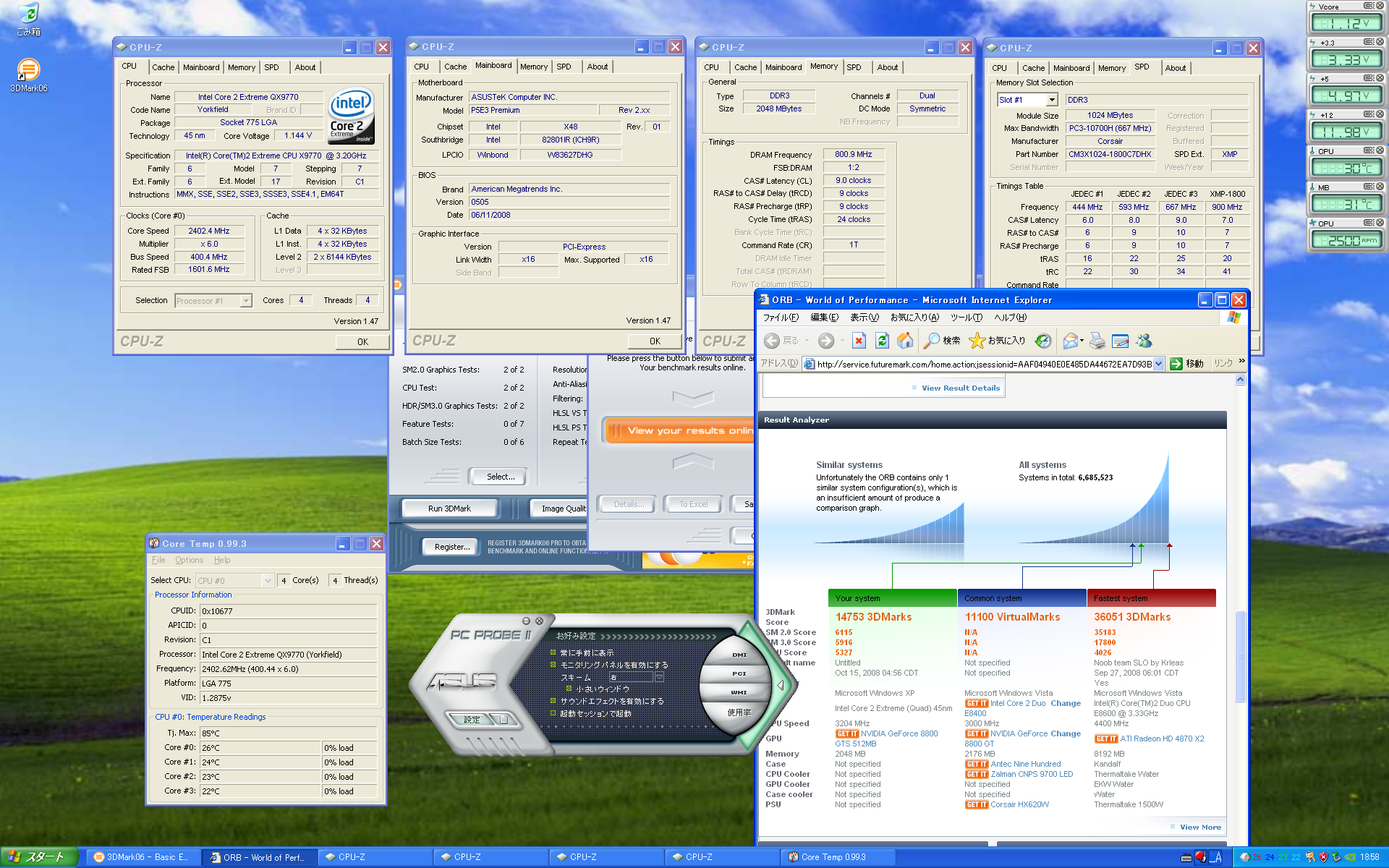

今まで使っていたPCは3DMARK06のスコアは以下になりました。

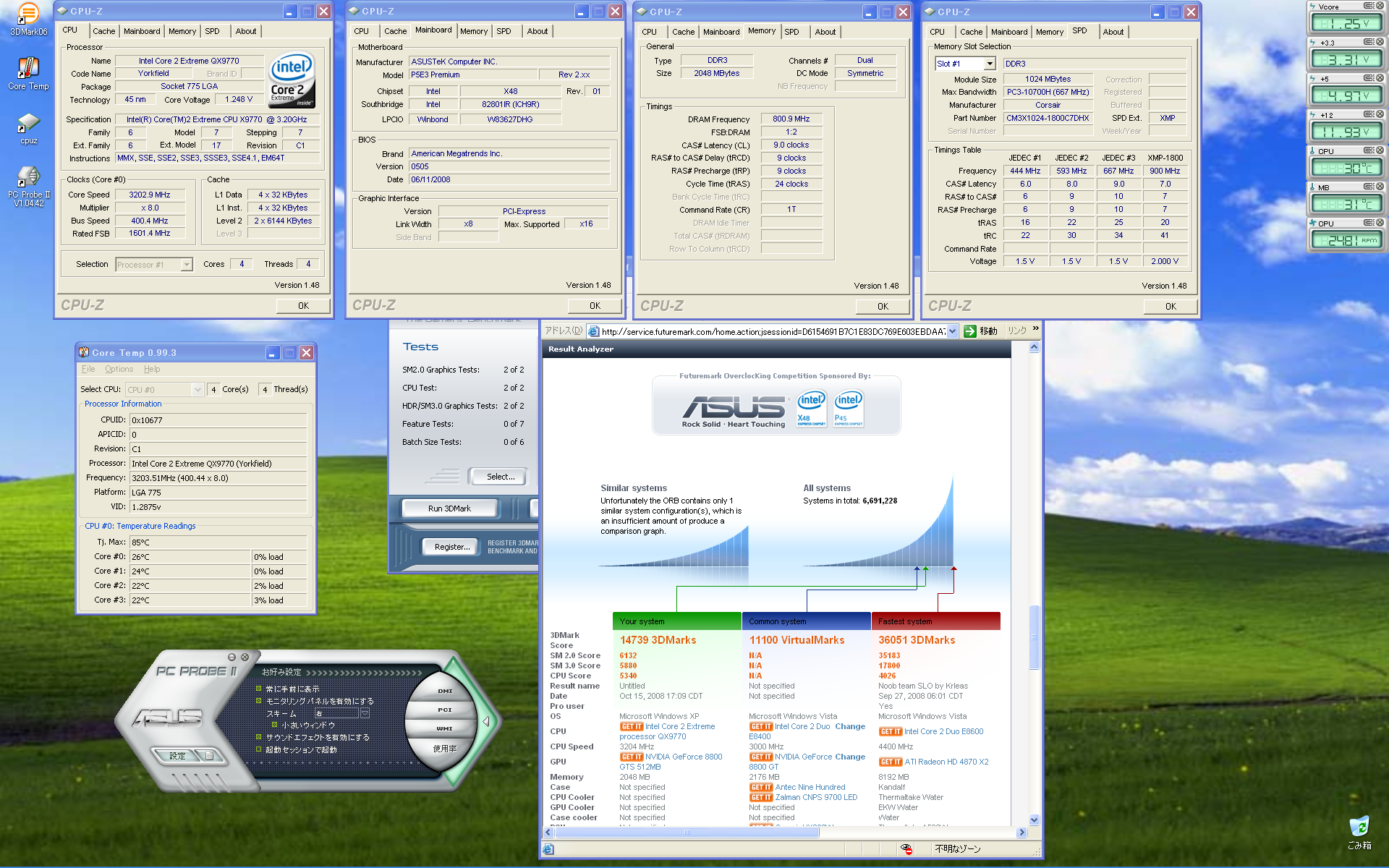

ノーマル （14739 3DMarks）

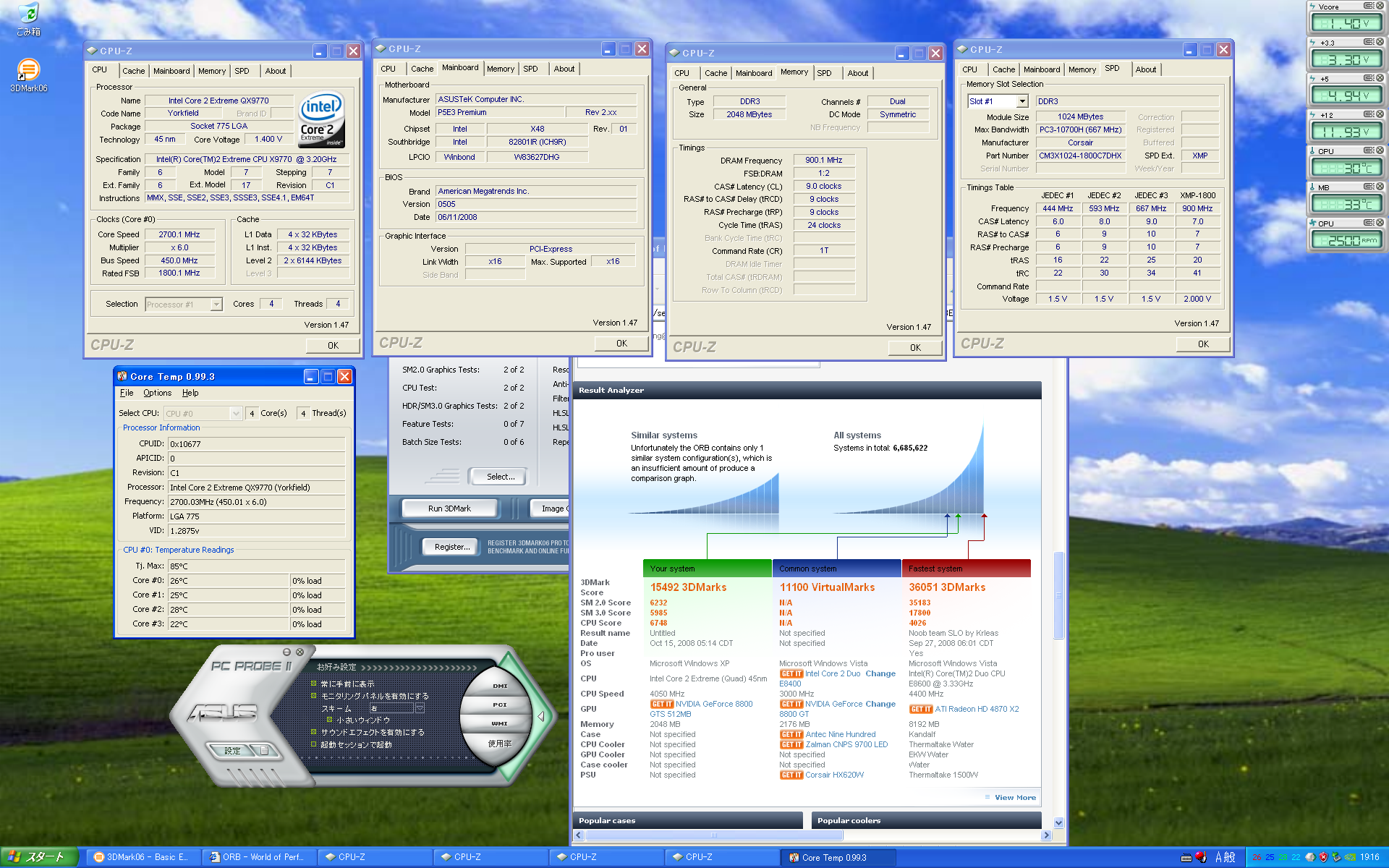

オーバークロック （15491 3DMarks）

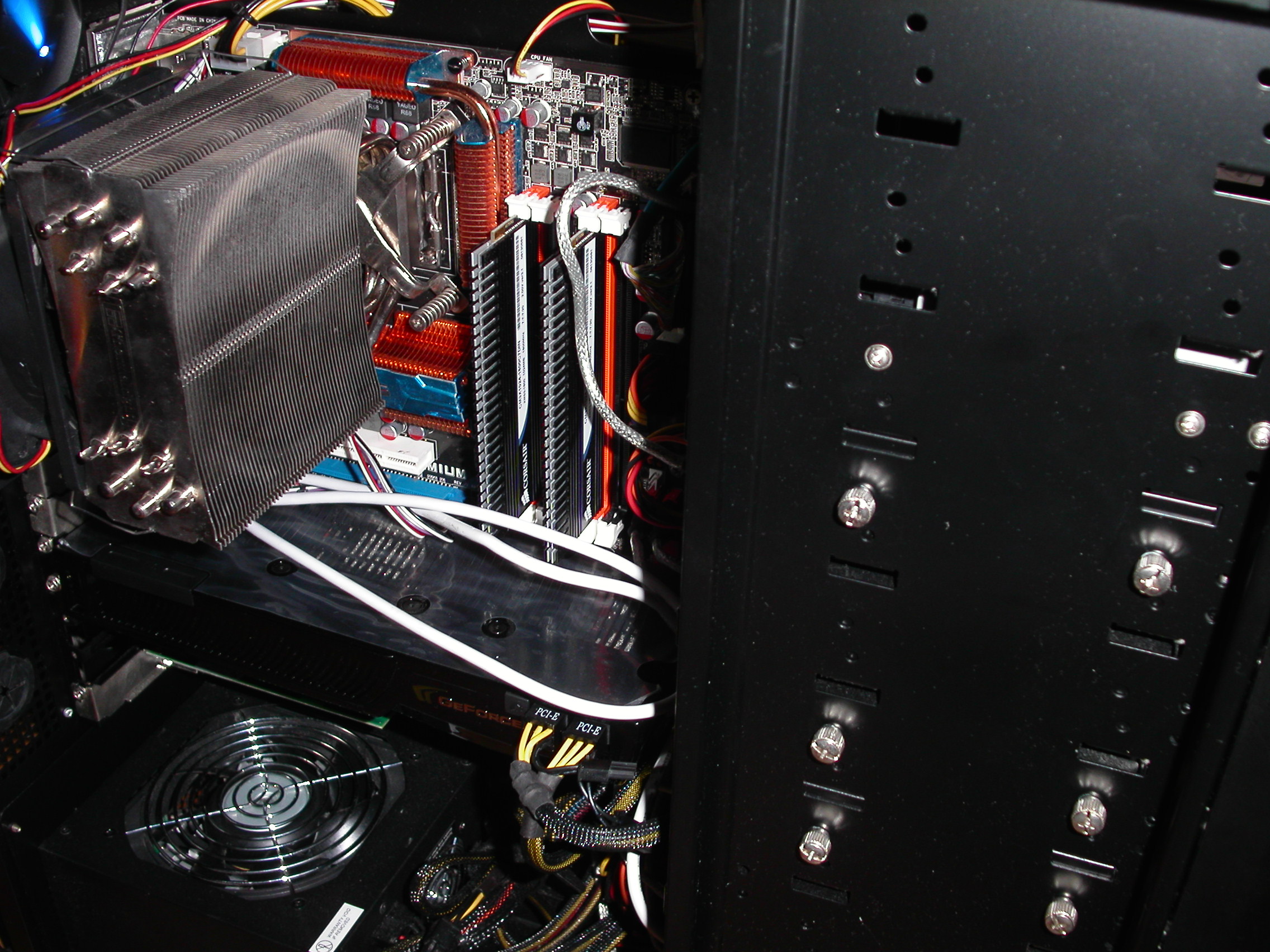

内部写真

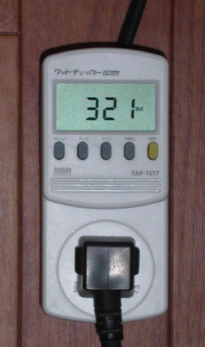

同時にワットチェッカーでシステムの消費電力を測っておいたのでそちらもどうぞ

3DMARK06時 ノーマル （237W）

3DMARK06時 オーバークロック （321W）

オーバークロックではかなり消費電力が上がっていますが、いろいろ電圧を上げてあるので、これくらいになってしまいます。
500W電源か600W電源くらい無いと厳しそうです。

次にパワーアップさせた方に行きます。
GPUを最新のGTX260 SP216に変更いたしました。
まだでたてのGPUになります。

スペックは

CPU	Intel Core 2 Extream QX9770
メモリ	Corseir TWIN3X2048-1800C7DFIN G
マザーボード	ASUSTeK P5E3 Premium/WiFi-AP@n
ビデオカード	Inno3D I-GTX260P-5MLTCESX GTX260 216S OC （GeForce GTX260 SP216）
HDD	Westan Digital VelociRaptor WD3000HLFS
NIC	Intel PRO/1000 PT Desktop Adapter
CPUクーラ	Thermalright Ultra-120 eXtreme
CPUファン	SANYO DENKI F-12-N/38
ケース	Antec Twelve Hundred
OS	WindowsXP Professional SP3
DirectX	DirectX End-User Runtimes (August 2008) - 日本語
チップセットドライバ	INF Update Utility for Intel(バージョン:8.3.1.1010)
ディスプレイドライバ	GeForce Driver 178.13（International）

GPU以外同じになります。
比較の設定もGeForce8800GTS512と同じでやってみました。

項目	ノーマル	オーバークロック
CPU クロック	3.2GHｚ	4.05GHz
CPU 倍率	8	9
CPU FSB	400MHｚ	450MHｚ
DRAM Frequency	DDR3-1600MHｚ	DDR3-1800MHｚ
CPU Voltage	Auto	1.45V
CPU GTL REF 0/2	Auto	0.63V
CPU GTL REF 1/3	Auto	0.63V
CPU PLL Voltage	Auto	1.5V
FSB Termination Voltage	Auto	1.5V
DRAM Voltage	Auto	2.1V
NB Voltage	Auto	1.63V
EIST C1E	Disabled	Disabled

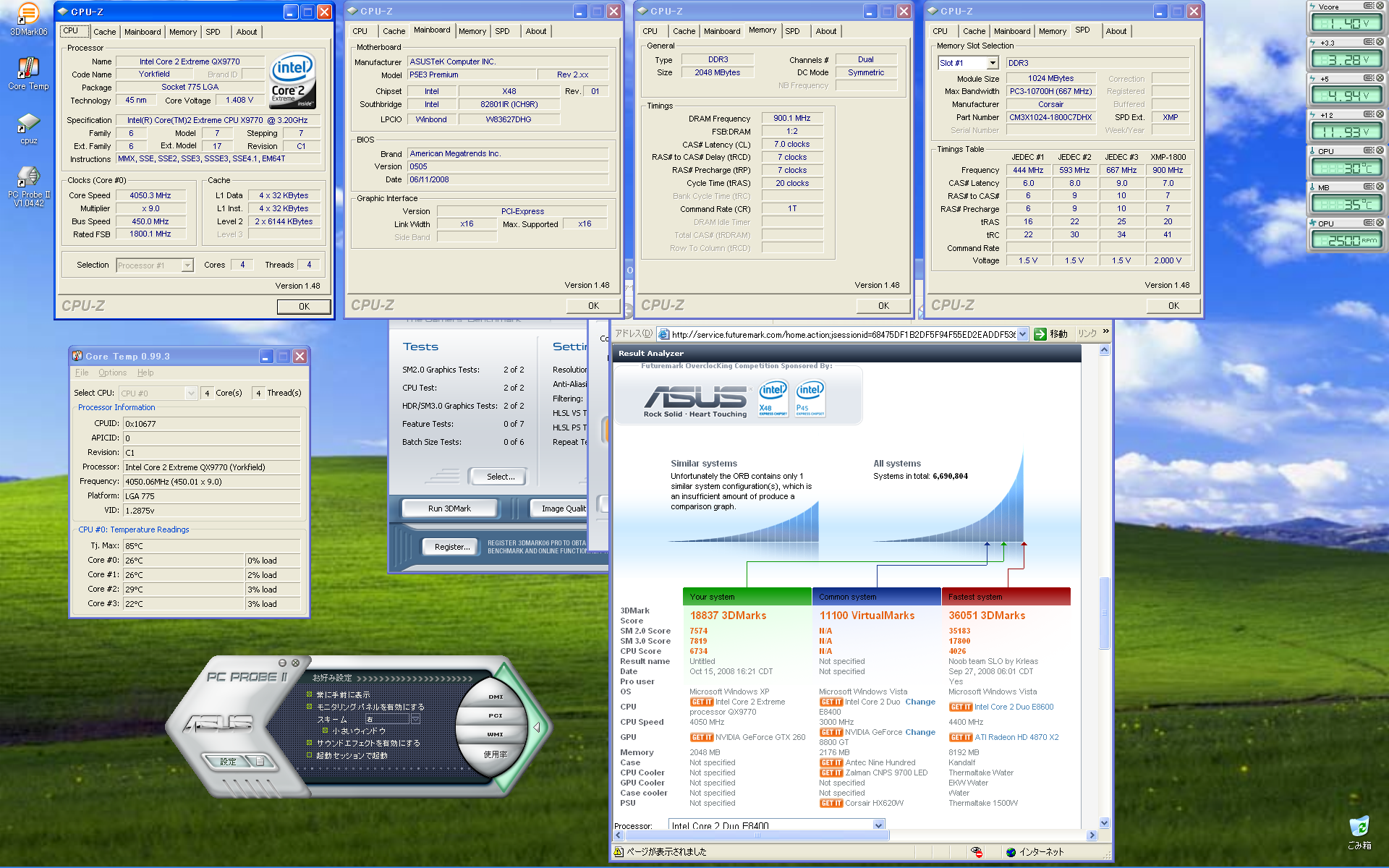

3DMARK06の結果です。

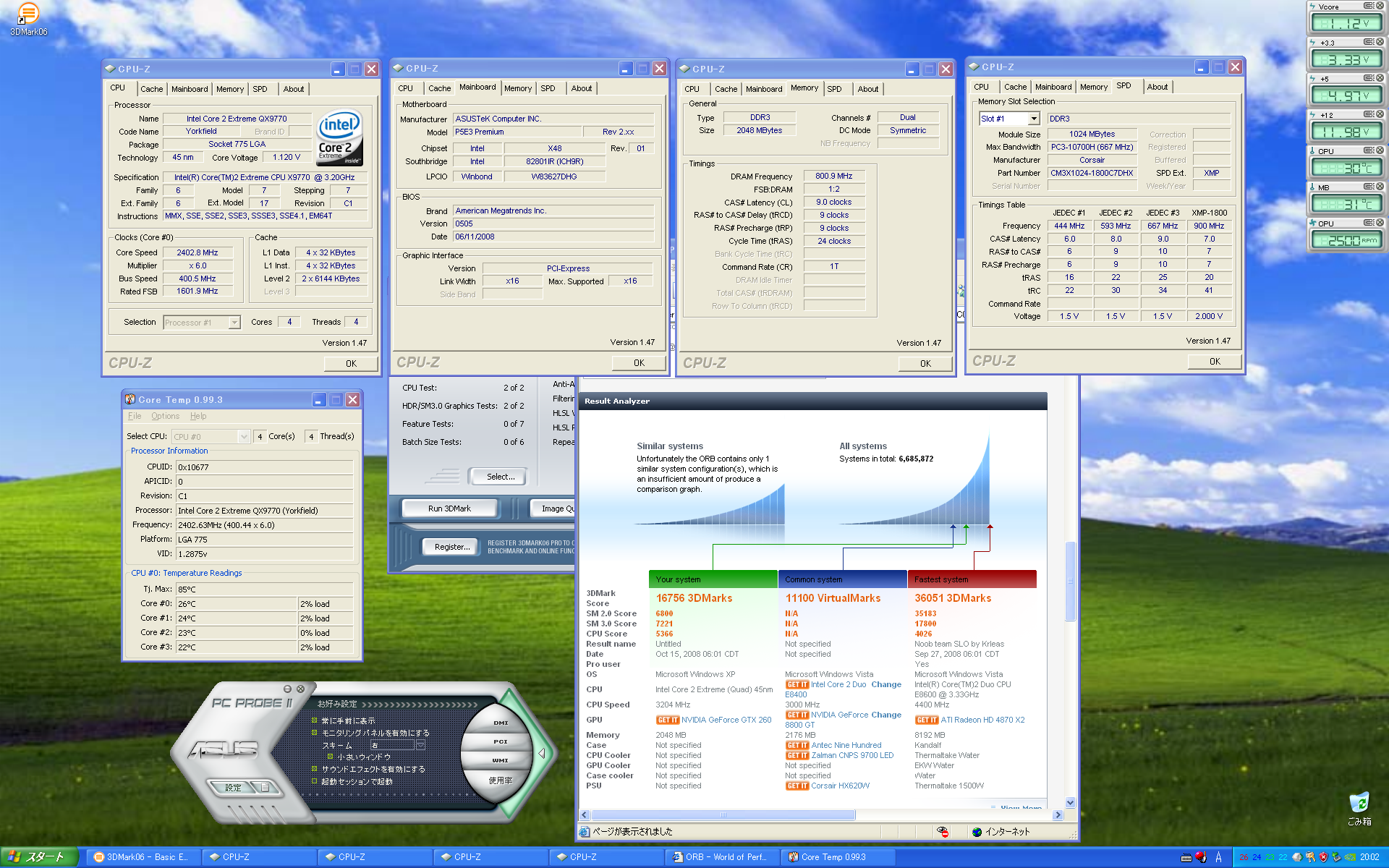

ノーマル （16981 3DMarks）

オーバークロック （18837 3DMarks）

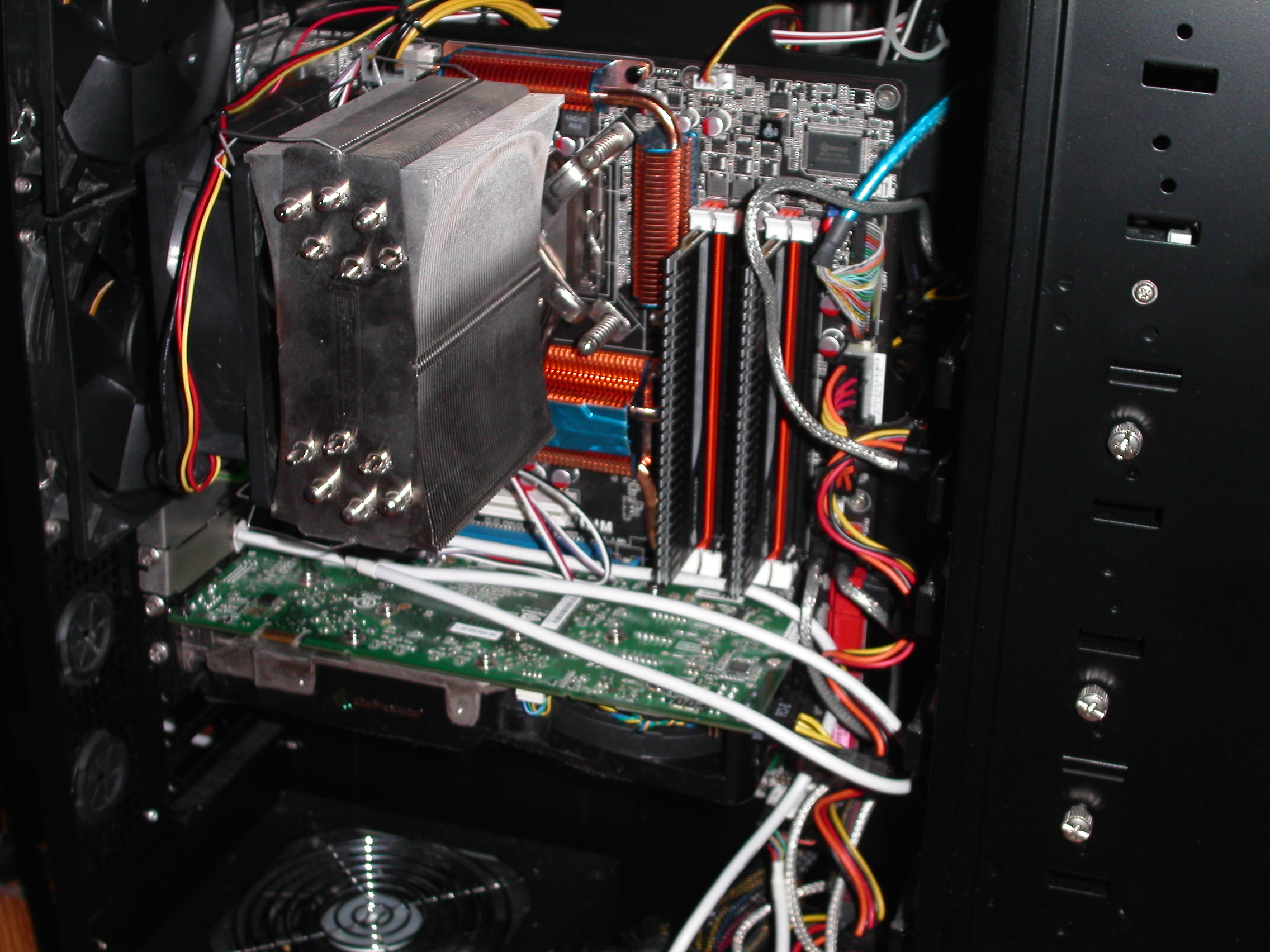

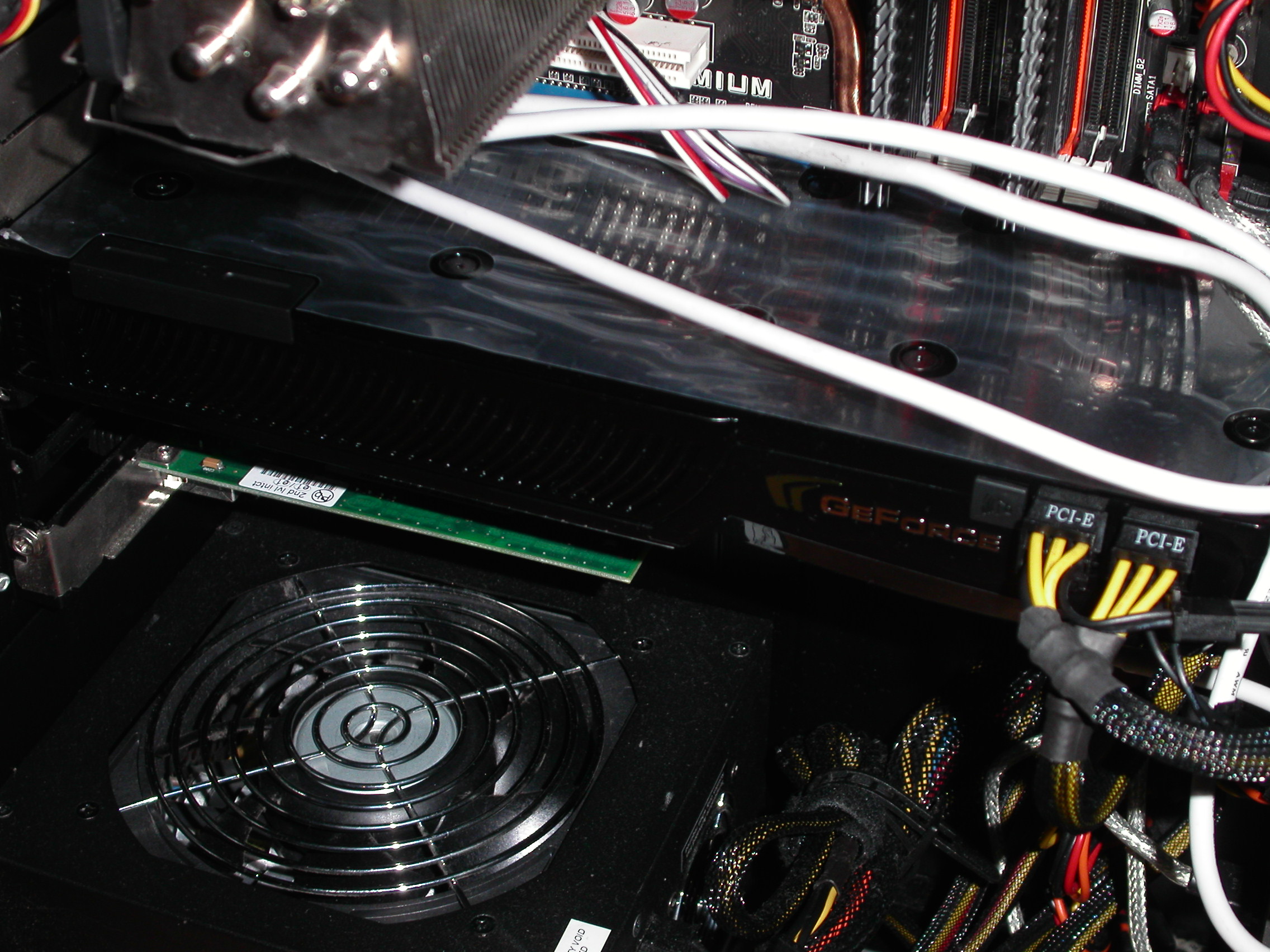

GTX260

ワットチェッカーのシステム消費電力です。

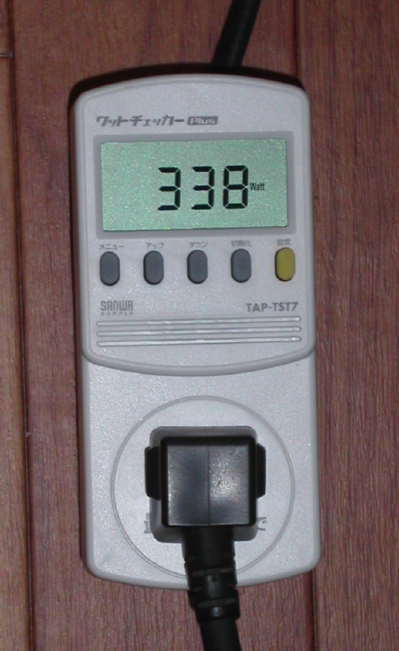

3DMARK06時 ノーマル （338W）

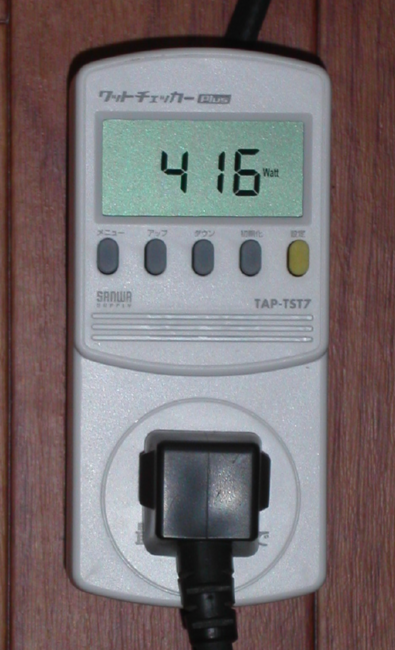

3DMARK06時 オーバークロック （416W）

GeForce GTX260 SP216だとさすがに消費電力も上がっています。
オーバークロックするならば600W〜700Wあったほうがいいと思われます。

最後に比較以外で若干オーバークロックしてみましたのでそちらをどうぞ
スペックは

CPU	Intel Core 2 Extream QX9770
メモリ	Corseir TWIN3X2048-1800C7DFIN G
マザーボード	ASUSTeK P5E3 Premium/WiFi-AP@n
ビデオカード	Inno3D I-GTX260P-5MLTCESX GTX260 216S OC （GeForce GTX260 SP216）
HDD	Westan Digital VelociRaptor WD3000HLFS
NIC	Intel PRO/1000 PT Desktop Adapter
CPUクーラ	Thermalright Ultra-120 eXtreme
CPUファン	SANYO DENKI F-12-N/38
ケース	Antec Twelve Hundred
OS	WindowsXP Professional SP3
DirectX	DirectX End-User Runtimes (August 2008) - 日本語
チップセットドライバ	INF Update Utility for Intel(バージョン:8.3.1.1010)
ディスプレイドライバ	GeForce Driver 178.13（International）

設定

項目	オーバークロック
CPU クロック	4.275GHz
CPU 倍率	9.5
CPU FSB	450MHz
DRAM Frequency	DDR3-1800MHｚ
CPU Voltage	1.45V
CPU GTL REF 0/2	0.63V
CPU GTL REF 1/3	0.63V
CPU PLL Voltage	1.5V
FSB Termination Voltage	1.5V
DRAM Voltage	2.1V
NB Voltage	1.63V
EIST C1E	Disabled

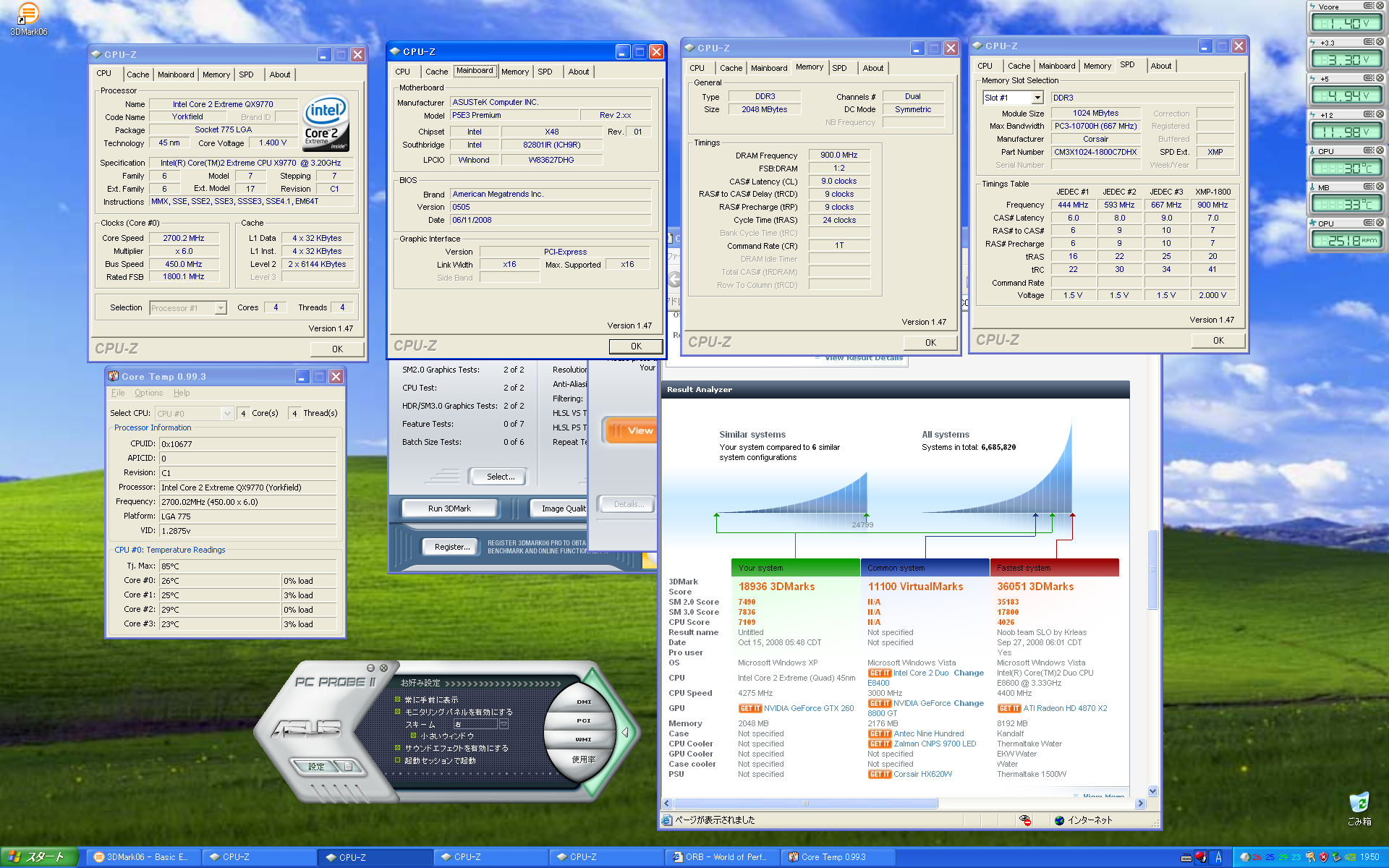

3DMARK06の結果とその他外部写真。

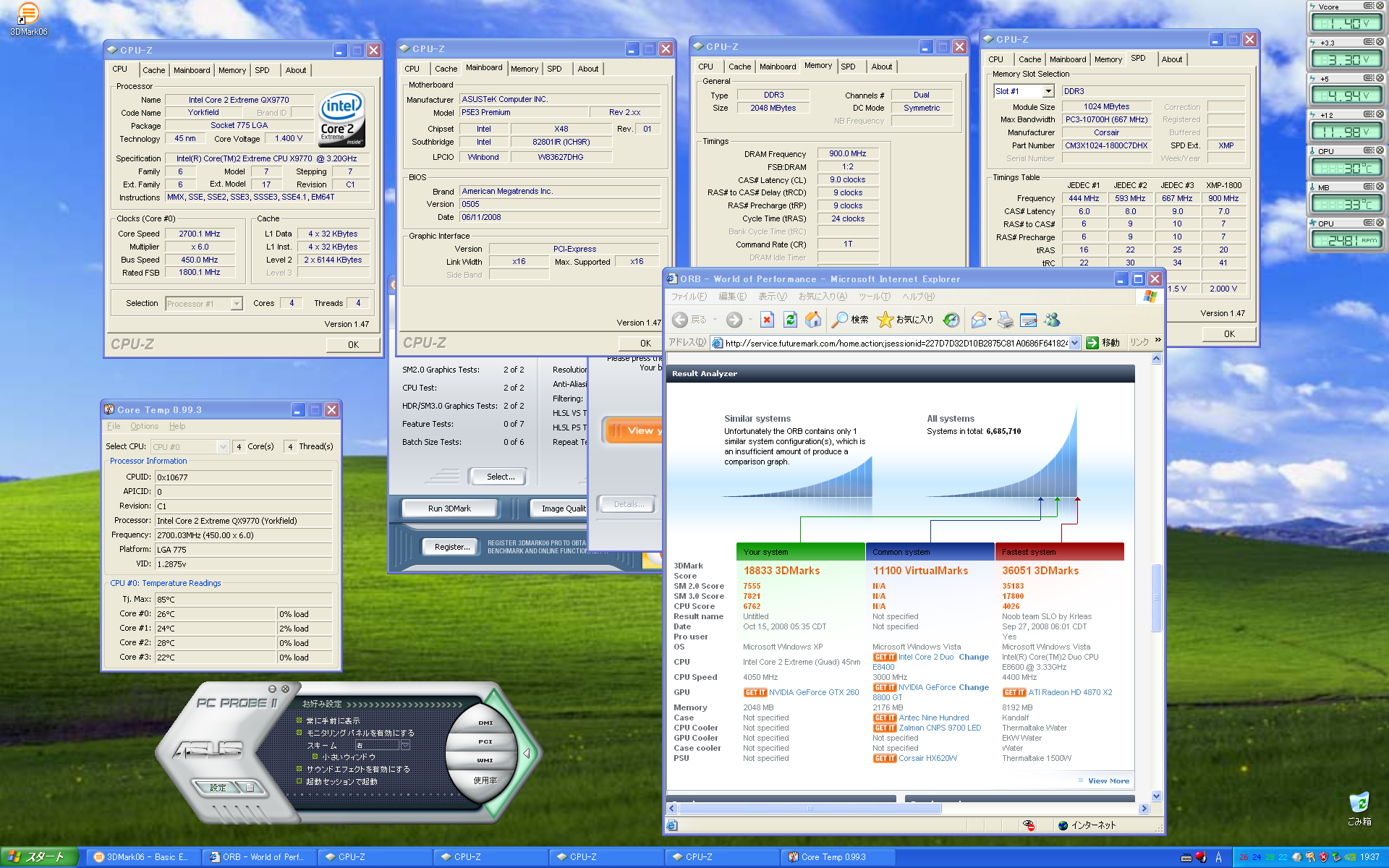

オーバークロック （19105 3DMarks）

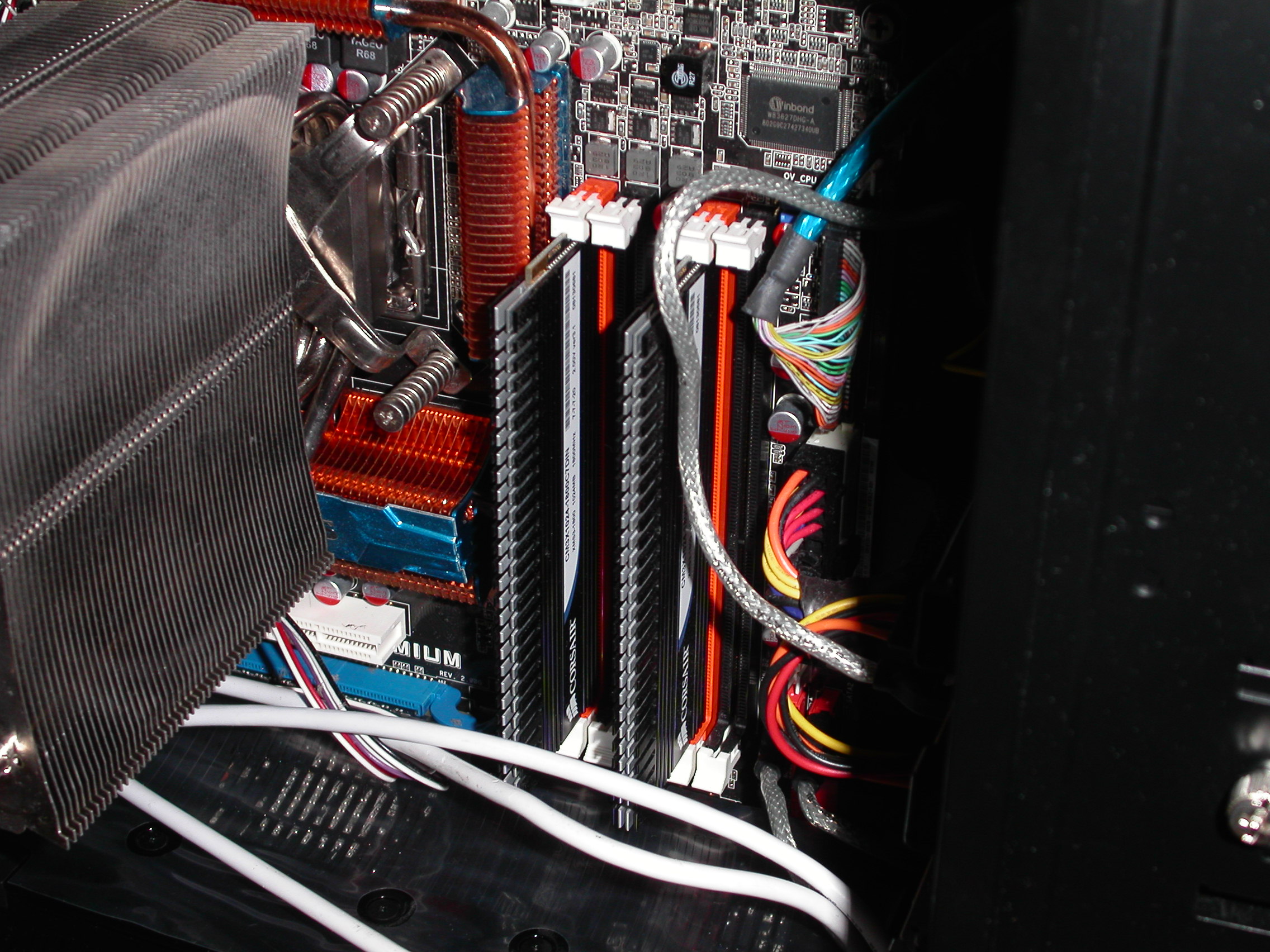

写真1

写真2

感想など
IntelのCPUでExtreameの場合は倍率変更が出来るので簡単にオーバークロックできてしまいました。
Core2DuoやQuadの場合は倍率を上へ変更できないので、
FSBをあげることになると思いますけどX48の場合は簡単に450MHzまで上がってしまいました。
このどちらかでしたら、どちらかがあまりあがらなくてもオーバークロックが簡単に出来そうでした。
これらパーツや組み合わせはオーバークロックを保障するパーツではありませんまた、オーバークロックは自己責任でお願いいたします。
ブログを書いていたら締め切り30分前でしたあぶないでした。
