良いお年をお迎えください

2010年のブログは、本日が最後です。
また、来年よろしくお願いします。

今日も、VDLです。

8時から受信中、今日はデコードできてるみたいです。よかった。
受信結果は、夕方です。

VDL(ACARS)受信失敗

やってしまいました。
KG-HFDLとKG-VDLのオーディオの設定を同じにしてしまいました。
全くプロットしないはずです。

12月28日 VDL(ACARS)受信にチャレンジ

近所で工事中、ノイズが多い様な気が・・・
一日チャレンジしてみます。

12月27日 VDL受信

朝一で、VDLの受信をセットしたつもりが、ダウンコンバーターの電源を入れ忘れ・・・お昼に見たらプロットなし、やってしまった。
ノイズが少なかったので、期待してたのですが残念です。

12月25日のACARS 131.25Mhz

本日の受信記録です。朝8時から午後6時
受信機 IC-R6
アンテナ 自作AWXアンテナ(事務所屋根)
PC FMV CE-21C  ACARS+HFDLダブル受信
受信機体数 331機
プロット数  151機
かなり広範囲に受信出来ています。ダブル受信のおかげでしょうか?
101225

















チャーター101225

















秋田を離陸するチャーター機発見
秋田空港 12:40 仁川空港 15:10(KAL770) と思われます。

究極のVHF ACARS 受信方法

KG-ACARS と KG-HFDL(VHF ACARS) の受信内容を比べると、若干KG-ACARSの方がプロット数が多い結果がでました。

が、しかしKG-ACARSでデコード出来て、KG-HFDLでデコード出来ない、または、この逆も良くあります。

そこで、お互いのデコードデーターを足してしまえば、確実なデコードが出来ると考えました。その結果がこれです。

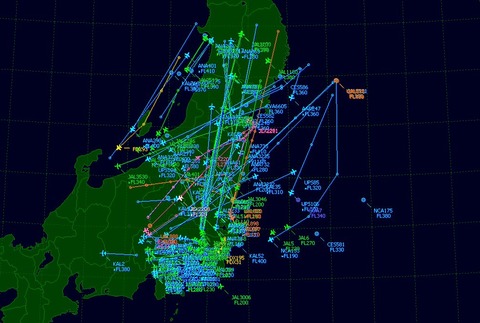

1012241


















IC-R6 + IC-R2 131.25と45のデュアル受信
以前の受信記録よりもかなり受信距離が伸びています。
受信結果
受信機体数 510機
プロット数  203機
時間朝8時から午後6時 (他の受信記録は午後7時ぐらい)
確実に受信数が増えています。それに、プロットがかなり細かく表示されています。すばらしい!

さて、設定方法ですが、単にIP接続するだけです。
①KG-HFDLをサーバーモードにする。
iniファイルの[NET] Server=0 →1にします。
上書き保存を忘れずに!
②KG-HFDLを起動します。
このとき画面の左上の表示を確認【Server 0/10 PortNo 49505】を確認します。
③KG-ACARSを起動します。
IP接続をクリックして 【接続先】の欄に『127.0.0.1』と入力します。
【ポート番号】は、デフォルトで49505ですので、このままでOK
ただし、KG-HFDLのポート番号を変更している場合は、②のPortNoが49505以外になっていますので、その数字を入力してください。
OKをクリックすると接続出来ます。

これで、究極の完全デコードが出来ます。
メッセージは、NETと重複してtxt表示が出ますが、重複してもプロットは問題ありません、お試しください。


KG-ACARS KG-HFDL プロット機体数変更 (標準=200機)

KG-ACARS KG-HFDLでデュアル受信をすると、プロット受信機体数が簡単に200機を超えます。

プロット機体数が200機を超えると表示がおかしくなります。

そこで、iniファイルを開き

[Map]
MapCentN=33.8335809806835
MapCentE=139.571874387551
PlotType=1
ElsePosGet=1
LineType=0
PlotDraw=1
MapScale=14
MaxMapPlot=200 ←を変更します。
MaxPlotData=50
SubDisptype=0

私は、300にしましたが、あまり多くするとPCのリソース不足でエラーがでます。そこそこの設定にしましょう。
ネタバレ情報ですが、設定変更していない場合は、変更することをお勧めします。
