HFDL 11.312MHz 11.318MHz 24H受信

11月29日 08:00~ 11月30日 08:00 まで24H受信
11.312MHz
11.318MHz
Soft66LC2 + ΔLoop10
デュアル受信です。
南米が良く捕れました。
11MHzは、午後急激に入りはじめます。SantCruzにMolokaiもアクセスしています。
また、インドネシア近辺からSantCruzへのアクセスも確認出来ました。
太平洋の間を電波が飛んでいることに感動です。

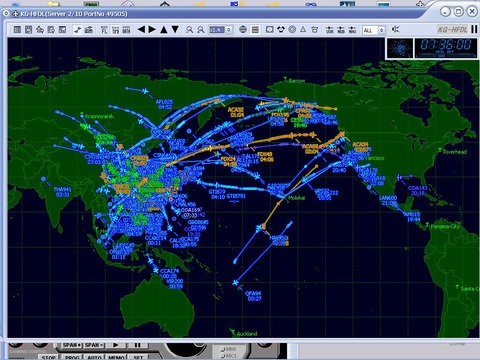

受信画像です。
111130 11318 11312

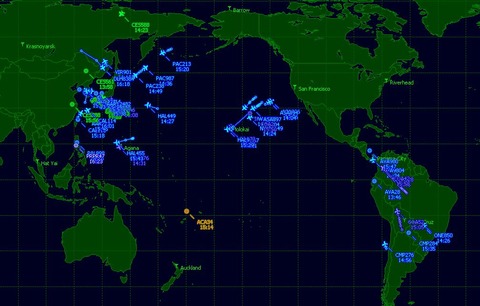

南米の拡大画像
意外とプロットが伸びました。同じ航路を飛行しています。
111130 11318 南米

ΔLoop10改【デルタループ10改】自宅アパート用のゲインUPの使用感

ΔLoop10改【デルタループ10改】自宅アパート用のゲインUPの使用感ですが、6MHzの感度がかなり良くなりました。
が、どうも8MHzの入感がいまいちです・・・?
もともとロケーションの良くない場所なので、贅沢は言えませんが、Agana 6.652MHzでこんな感じです。
まだ、設置位置に不満があるので、調整中です。
111116 agana

HFDL 10.066MHz HatYai

10.066MHz HatYai を一晩DE1103で受信しました。
WIDE+ATT ON ΔLoop10
びっくりの結果です。
こちらもWIDE受信でデコード率が50%台から70%台に向上しています。
受信範囲もびっくりの結果!周波数の微調整の面倒さを除けば十分使えます。DE1103復活です。
受信画像です。
111129 10066

HFDL 8.927MHz Agana

8.927Mhz Agana 一晩受信
IC-PCR1000(WIDE+ATT ON)+ΔLoop10
WIDEで受信するとデコード率が上がります。DE1103で良い結果が出たのでIC-PCR1000でも試してみました。
今まで50%のデコード率が75%程度まで上がります。受信感度が良くなった感じです。アンテナ、PC等の相性もあるので全てが当てはまるとも言えませんが、自分の設備はいい感じです。
ローバンドが特に変化します。
やはり、高音が肝心なのかもしれませんね
受信画像です。
111129 8927

HFDL DE1103使用時の裏技 NAR/WIDE

昨日、HFDLの受信音を聞いていて気がついたことがあります。
IC-R2500の受信音は、高音がキレイに聞こえます。USBからダイレクトに音源がPCに入力されるので、音の劣化もないためです。
もちろん、性能の良い受信機ですから当然ですが…IC-R2500とDE1103を比べるのも酷ですけど…
さて、DE1103の受信音ですが、どうも高音が出ません?IC-R2500とDE1103のデコードを同時にするとあきらかにDE1103の方がデコードが良くありません!下手をするとIC-R2500の半分です。
ふと考えました!高音を出せればいいはず!
ですが、DE1103には、トーンコントロールがありません…DE1103でのHFDL受信は、NAR(NEWS)で行います。(受信帯域が狭いと
高音が出なくなります)HFDLは2.8KHzで受信するのですが、DE1103で受信する際あえてWIDE(MUSIC)で受信するとなんと高音が良く出てデコード率も高くなります。
と、言うことは、うまくデコードしない受信機の場合一度WIDEで受信してみるのもありかもしれませんね

ΔLoop10改【デルタループ10改】自宅アパート用のゲインUP抵抗交換完了!

自宅用の基板改造完了
R14 R17をMaxの390Ωに交換しました。今後ΔLoop10Ver3と称します。
これから設置です。どこまで感度がUPするでしょうか?
また、事務所のΔLoop10Vee2は、どうも感度が高すぎる用です。ラジオNIKKEI 6.055MHzを受信すると、IC-PCR1000のSメーターが振り切れます。すごい感度です。今まで受信出来なかったチャンネルも聞こえる訳です。現在アルミパイプエレメントなので、近日中に1.25SQの電線で再度組み直しをしてみたいと思います。

HFDL 11MHz 4波受信 13:45~16:00 IC-PCR1000+Soft66LC2+ΔLoop10Ver2

11.184MHz IC-PCR1000
11.312MHz Soft66LC2
11.318MHz Soft66LC2
11.348MHz Soft66LC2
PC3台にて受信
アンテナ=ΔLoop10Ver2
南米が良く入りました。午後11.318MHz SantaCruzが良く入感していました。
補足機体は少ないですが、プロットも伸びて意外と安定した受信状態です。
どうも北米が受信出来ていません・・・残念です。これからの時間6.661MHzあたりを狙ってみましょう。
11.312MHz Molokaiは、太平洋を挟む形で良く入ります。今日は少ない方ですね
21.937MHz Molokaiも長時間の運用なのですが、どうも距離が出ません・・・運用時間が長いときよりも、朝21.937MHzに切り替わる運用の方が、アメリカ本土に届きます。最近、かなり運用周波数が変わっています。まめにSQ受信していないとどこが出ているか判りません・・・SQ貯めてもまた変わると〈涙〉です。
番外編:一度6.661MHzで南米を補足しています。
受信記録画像です。
111126 11mhz
南米拡大画像
111126 11mhz-2


HFDL 6MHz帯を受信 IC-PCR1000+Soft66LC2(3波同時受信)+ΔLoop10Ver2

HFDL 6MHz帯を4波一晩受信してみました。
ちなみにsoft66LC2は、1台のPCでSDRardioを3つ起動し、USBオーディオ×2 内蔵オーディオ×1で出力、その他PC2台でHFDLを3つ起動して4波受信にしています。もちろんIP接続です。
アンテナは、ΔLoop10改としましたが、受信感度UPその1なので、ΔLoop10Ver2と表記します。
しかし、SDRは、同一バンドで±24KHzの受信範囲なので、隣接周波数の受信に限られます。隣接していれば、いくらでも受信出来ます。その分オーディオも必要ですが・・・
と言うことで、
①6.559MHz Soft66LC2
②6.565MHz Soft66LC2
③6.589MHz Soft66LC2
④6.661MHz IC-PCR1000
です。
受信結果画像です。(余計なものも写ってますが・・・すみません)
アメリカ大陸からプロットがつながっています。
南に向かう機体も補足していますね
ローバンドは、ノイズが高くなっていますが、距離は稼げます。8MHzに時々変更されるので、ここを受信できるともっとおもしろいと思います。
今度は、西の方向を狙いたいのですが、いまひとつなんです・・・
それと、運用周波数がかなり
111125 太平洋
