RTL-SDR 朝8:00頃13.795MHz?にDRM信号確認!残念ながら放送局特定できませんでした。2014/08/02 SPT BANGALOREと判明!

朝8:00頃、たまたま13MHz(13.795MHz?)をうろうろ・・・?DRM信号が出てるなぁ・・・と思いつつDream起動!受信したもののどんどん信号が弱くなり8:20頃に消えてしまいました。信号音から間違いなくDRMなのですが、残念ながらいまひとつ信号が弱かった・・・残念!放送局の特定に至りませんでした。この画像は信号が弱いのですが、見つけた時は意外と強力に見えました。ただ、受信した場所がいつもと違いVHFのアンテナ代用だったので、これ以上は無理なのかもしれません・・・
この放送局ご存じの方いらっしゃいますかね?一応明日もチャレンジしてみます。同じ周波数に現れるかは何とも言えませんけど・・・DRMじゃなかったりして?
79mhz

2014/08/02
SPT BANGALOREと判明!

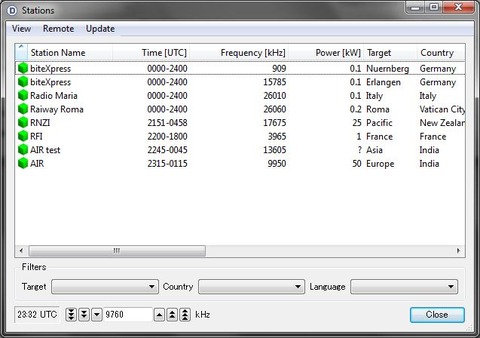

周波数は、13.605に出現しています。残念ながら音声でコードには至っておりません!ゲインがもう少しほしいです。Stationsで確認するとAIR testになっています。テストみたいですね!ただ今日は、08:30過ぎても送信されています。用事があるのでここで終了しねければなりませんが、自分の環境では、NSR10dBが最高でした。あと3~4dBあれば音声が聞こえたと思います。また、次回チャレンジです。
SPT BANGALORE India

Station

RTL-SDRでDRM受信、導入については次の記事へどうぞ!
RTL-SDR DRM受信 HDSDR+Dream1.17の導入、受信方法(qt-mt230nc.dll faad2_drm.dll)

RTL-SDR グアムのDRM日本語放送(KTWR局)受信!SNR最高です。/9月28日DRM放送打ち切りです。

HF UP Converterのテストをしながら9MHz~13MHzをうろうろしていたところ20時過ぎに12.1MHzでDRM信号を発見!なんだろうと思い早速Dreamを起動して受信するとTWR-GUAMと表示が?グアムの局がDRM放送?と疑問に思いながらデコードを待つと・・・日本語が聞こえてきました。グアムからDRM日本語放送が送信されていたのです。えっ?なんで?そこで、放送局のアドレスから『KTWR DRM』で検索したところ次のアドレスがヒットしました!
http://friendshipradio.net/ktwr.htm
KTWR HP
グアムからDRMで日本語放送を行っているとのこと、HPによると『2014年3月30日から、日本時間の毎週日曜日午後8時からの1時間(UTC 11:00-12:00)、周波数 12120KHz・25MBで、 フレンドシップラジオが日本語放送を担当することになりました。』 とあります。3月から放送されていたんですね!しかしグアムなので強力な電波!SNRも20dBを軽く超えています。RNZが不調なので、これはおもしろい!ただ、日曜だけと言うのがちょっとさびしいところですがねぇ・・・とにかく日本語放送と言うのがいいです。昔のBCLを思い出しますねぇ(いつの話だよ!って突っ込みはなしですよ)ダイレクトサンプリングでも十分受信できると思います。
KTWR
受信環境
・TV28Tv2DVB-T(R820T)+TCXO
・ΔLoop9(動作不安定・・・)1Fベランダ
・HF UP CONVERTER(TT@北海道さん)
・HDSDR Version2.70
・Drem2.1.1
・バーチャルオーディオ NETDUETTO

2014/07/29
いろいろネットで調べたら、PUPさんはじめみなさん受信されていたんですね・・・
やはりまめに受信しないといけませんね・・・世界的に短波放送が縮小、停止があるようですが、短波は楽しいです。頑張っていただきたいと思います。応援しましょう。

RTL-SDRでDRM受信、導入については次の記事へどうぞ!
RTL-SDR DRM受信 HDSDR+Dream1.17の導入、受信方法(qt-mt230nc.dll faad2_drm.dll)

 2013/08/02
ttrftech.tumblr.com HF UP CONVERTER(HFコンバーター0~30MHz受信用)
部品実装済、完成品販売開始のお知らせ

SC-HFCONV-100

SDRSharp(SDR#)でバイパスモードを試してみました。(無改造でHF受信0-14.4MHz)

RTL-SDRチューナーで、無改造でHFを受信できるバイパスモードなるものが存在することは、以前から公開されていましたが、実際に受信できるのか試してみました。
RTL-SDRチューナーでHFを受信するには、ダイレクトサンプリングの改造HF UP CONVERTERを使用しますが、バイパスモードは、これらを使用せずにチューナー内部でダイレクトサンプリングの状態にしてしまうことのようです。

RTL-SDR.COM
http://www.rtl-sdr.com/rtl-sdr-e4000-tuner-trick-to-get-am-radio-without-mods-or-upconverter/
元記事はこちらです。
http://www.reddit.com/r/RTLSDR/comments/12d2wc/a_very_surprising_discovery/

使い方は簡単です。
https://dl.dropboxusercontent.com/u/43061070/rtlsdr_NOHARDWAREMOD_VC.dll
からrtlsdr_NOHARDWAREMOD_VC.dllをダウンロードします。ブラウザによってはセキュリティーの警告が出ますが無視します。
ダウンロードしたrtlsdr_NOHARDWAREMOD_VC.dllをrtlsdr.dllにリネームします。

SDRSharp(SDR#)のフォルダーを丸ごとコピーします。先ほどリネームしたrtlsdr.dllを上書きします。バイパスモード専用のSDRSharpになります。

起動は、同じです。ただゲインが低いのでRTL AGC ONで使用します。RF Gain 48dBとします。この設定はRTL-SDR.COMの情報です。
バイパスモードconfig
実際に受信してみました。使用したチューナーは、おなじみのTV28T v2 DVB-T USB Stick (R820T)通称DVB-T+DAB+FMになります。
受信範囲は、0-14.4MHzでダイレクトサンプリングですのでイメージ受信があります。1MHz近辺にFM放送の被りがあります。実際に自分の環境で受信できたのは、6MHzのみでした。RTL-SDR.COMの記事によるとそれなりに受信出来たようですが、自分の環境では残念ながらうまく受信できませんでした。基本ダイレクトサンプリングなのでゲインが低いのは仕方のないことですが、やはりこのモードでHF受信は厳しいようです。高感度アンテナを使用すれば別ですが・・・
HFの受信がどのようなものか試すには良いかもしれません!一度お試しを!
バイパスモード

HFを受信するためには、トランスを搭載しダイレクトサンプリングで受信するのが近道です。
本格的に受信するには、HF UP CONVERTERTCXO搭載チューナーがお勧めです。
RTL-SDR関連商品一覧へGo!


TV28T v2 DVB-T USB Stick (R820T)基板のダイエットでチューナーの内部スペースを確保してみる!

TV28T v2 DVB-T USB Stick (R820T)通称DVB-T+DAB+FMにダイレクトサンプリング用のトランス、LNA、DCファンなどを内蔵してまいりましたが、さすがにチューナー内に内蔵するには限界があります。しかし、どうしても内蔵にこだわってしまうんですよね・・・内蔵は何といってもすっきり収まるのがいいんですよね!
と、いう訳で、閑人の管理人TOSHIさんのご教授いただき基板のダイエットをしてみました。
改造箇所は、画像を見ていただくとして、すっきりしました!特に電解コンデンサーが無くなるとかなりスペースが確保できます。特にUSB付近の電解コンデンサーは、容量が大きすぎるためチューナーをPCに接続すると「ハブポート電力サージが限界を超えました」とエラーになる場合が多々あります。これは、電解コンデンサーに一時的に電気を貯めるため過電流をPCが検知してエラーになってしまいます。これを改善するには電解コンデンサーを取り外してしまうのが手っ取り早いです。取り外しても各所にコンデンサーがバイパスされていますので問題はありません!DVB-TDAB+FM USB認識不具合について参照ください!
水晶振動子もHC-49/USのため大柄です。これがフラットパッケージになるとすっきりです。この水晶振動子は、セラミック封止のため熱の影響も少ないのでドリフトも穏やかです。(現在サンプルのみ在庫)なによりTCXO搭載と違ってパターンのリワーク等(パターンカット、グランドジャンパー、電源接続など)が不要です。
もう一声ダイエットするならば、LEDをチップに変更、MCXコネクターからケーブル直結!でしょうか?ここまでくるとやりすぎかもしれませんが、チューナー基板と同じ大きさの基板が収納できます。ここまでとは言わずともこれで、それなりの基板などを収納することが可能になります。
さーて、何を入れようかな?いろいろと模索中です。
NEC_0725

 RTL-SDR関連商品一覧へGo!

SDR-Radio Pro v2.2のインストールについて注意!HDSDRに影響・・・自分だけかな?

SDR-Radio Pro v2.2が公開されています。物は試し!とインストールしてみたのですが、SDR-Radio Pro v2.2の動作に問題はないもののHDSDRでチューナーを認識出来なくなってしまいました。現在原因不明です。再起動しても同じ・・・SDR#は動作しました。理解不能・・・機種によって違いがありますので、一応報告です。
使用したPCは、lenovo X201 Win7 64bit です。ちなみにX201sは問題なく使えてます・・・?
仕方がないので、アンインストールしたところHDSDRは正常に動作しています・・・
うーん・・・なんでだろう?v2.1でも入れてみようかな?ちなみにv2.2少し使ってみたのですが、v2.1の方が自分に合ってるみたいです。HFDLうまくデコードしない・・・これまたなんでだろう?摩訶不思議!
SDRRadio DL


RTL-SDR SPT BANGALORE India DRM放送受信(2014/07/03良好に受信)

HFをうろうろしていたところ15.7MHzでDRM信号を見つけました。たまたま使っていたPCにDreamがインストールされていなかったので、気合でDream 2.1.1をインストールして受信してみました。SPT BANGALORE のDRM放送ですが、Stationsで確認するとAIR testになっていますので、試験放送と思われます。Dream 2.1.1のデコードも良いようです。SNR 14dB程度で音声が聞こえてきます。途切れることもありますが、比較的良く聞こえると思います。22時以降になるとゲインが落ちてデコードできなくなりました。
Indiaの放送ですので、なかなか耳に馴染みません・・・しかしきれいに聞こえます。DRMはすごいですね!
Dream 2.1.1の使い方は、RTL-SDR DRM受信 HDSDR+Dream1.17の導入、受信方法(qt-mt230nc.dll faad2_drm.dll)を参照してください!

受信環境
・TV28Tv2DVB-T(R820T)+TCXO
・ΔLoop9(動作不安定・・・)1Fベランダ
・HF UP CONVERTER(TT@北海道さん)
・HDSDR Version2.70
・Dream2.1.1
・バーチャルオーディオ NETDUETTO

15.795MHz SPT BANGALORE  India 11.72kbps
DRM
Dream公開のページ
Dream DRM Receiver
Download dream-2.1.1-win32-svn808-df.zip

2014/07/03
22:00~22:10ごろ良好に受信できました。SNRも20dBと音切れもなく安定していましたが、22:15ごろ放送が終了してしまいました。残念・・・21:00ごろは、SNRが8dB程度で復調できませんでした。Dream 2.1.1のおかげかもしれませんね!
DRM 140703

自作アンテナでも受信出来ると思います。
HF用マグネチックループアンテナを半田付けなしで製作しましょう。
マグネチックループアンテナ完成


RTL-SDR関連記事のリンクをまとめてみました。

RTL-SDRに関連した記事をUPしてそろそろ2年になります。早いものです。訪問者数も28万人を越えており感謝感激です。また沢山の情報を掲載できたのは、皆様からのご協力あってのことです。ここに御礼申し上げます。さて、ブログの記事も多くなりブログインデックスでも判りにくくなってまいりましたので、ここで一度整理してみたいと思います。基本的な記事のリンクを掲載しますので、興味のある記事をご覧ください!
若干古い記事もありますので、参考まで!
R820T-2
①USBワンセグチューナー
・PC用USBワンセグチューナーでSDR受信できました!エアーバンドも感度良好!
・RTL-SDR ADS-B用TV28T v2 DVB-T USB Stick (R820T)チューナーのススメ!

②USBワンセグチューナーをRTL-SDRに対応させるドライバーインストール
・USBワンセグチューナーをSDR受信機化するためのドライバー簡単インストール方法

③RTL-SDR+受信ソフトの紹介
・SDRSharp(SDR#)の最新導入方法、基本的な使用方法のまとめ!(ADSB#も同時DL)
・SDRSharp Plugin Installerリリース Today's Sky ja8175さんが公開
・RTL-SDR HDSDR 導入&ダイレクトサンプリング(direct sampling mode)の設定方法
・SDR-radio.com V2.2 RTL-USB対応!簡単インストール、簡単接続(マルチ受信対応)
・Radio Receiver Google Chrome pluginでFMラジオ放送を聴いてみましょう。
・RTL-SDR DRM受信 HDSDR+Dream1.17の導入、受信方法(qt-mt230nc.dll faad2_drm.dll)
・RTL-SDR HF(短波)で新聞を見てみましょう!短波ラジオファクシミリ放送の受信

④RTL-SDR+ADS-B(バーチャルレーダー)
・adsbSCOPE総集編(導入~設定~使用方法)
・PlanePlotter COAAは、ADS-B受信にRTL-SDR(R820T,E4000)に対応しました。
・ADSB#(Sharp)いいかも!
・RTL1090 BETA2 Build 102-29 JUN 13を使ってみました。
・RTL1090 "SCOPE" BETA VERSION 3がリリースされています。
・RTL-SDR(modesdeco2 windows)+Basestation(ADS-B/バーチャルレーダー)の情報です。
・RTL-SDR ADS-B(バーチャルレーダー)Dump1090 Windowsリリース

⑤アンテナ関係
・HF用マグネチックループアンテナを半田付けなしで製作しましょう。
・RTL-SDR USBワンセグチューナー用簡易アンテナを改良して航空無線(エアーバンド)を聞いてみましょう。
・RTL-SDR ADS-B 1λヘンテナのテスト中!
・【短波用アクティブ・ループ・アンテナの製作】ΔLoop10アンテナの製作
・半田最小限改め!半田なしでADS-B用多段コリニアアンテナを作るHP発見

⑥改造関係
・RTL-SDR ダイレクトサンプリング、USBワンセグチューナーHF受信化改造記事の総集編
・RTL-SDR R820T)を0~30MHz受信専用に改造する/既製品のマッチングトランス使用で改造作業を簡略化)
・RTL-SDR ダイレクトサンプリング用フィルター設計方法 (LPF、BPF、HPF)
・RTL-SDR R820Tチューナー/ダイレクトサンプリング搭載でオールバンド受信機完成!+LNA追加
・RTL2832U ダイレクトサンプリング+LNA(μPC2747TB広帯域アンプ)搭載総集編
・TV28Tv2DVB-T(R820T)国産・水晶振動子( Xtal MADE IN JAPAN)交換のススメ
・RTL-SDR R820Tチューナーに28.8MHz TCXO(温度補償型水晶発信器)換装しました。
・TV28Tv2DVB-T USB Stice(R820T)強制空冷化

⑦HF UP CONVERTER(HF UPコンバーター)
・HF UP Converter Hungary製とTT@北海道さん製の比較(RTL-SDR+HF UP Converter)
・HF UP ConverterキットV1.5(TT@北海道さんMade)組み立て+タカチMXA-2-6-5SSに収納
・RTL-SDR TT@北海道さんMade HF UP Converter+RTL-SDRチューナー内蔵で大改造中!
・RTL-SDR TT@北海道さんMade HF UP Converter+RTL-SDRチューナー内蔵完成しました。
・ttrftech.tumblr.com HF UP CONVERTER(HFコンバーター)部品実装済、完成品販売開始のお知らせ

⑧裏技?
・SDR受信機、PCコントロール受信ソフトでもVFOダイヤルがほしい!
・PowerMateのUSB VFOダイヤル化その②受信機用VFOダイヤルの流用!

⑨その他
・RTL-SDR HFダイレクトサンプリング マッチングトランス10回巻でHFDL受信できました。
・RTL-SDR+SDRradio.com V2.0には、Virtual Audio Cable(VAC)trial versionを使う
・RTL-SDR+SDRradio V2.0+バーチャルオーディオ NETDUETTO をステレオ(2CH)設定、KG-HFDL(ACARS)デュアル受信!
・RTL-SDR(R820)+HF UP Converter+SDRradio V2.0+NETDUETTO+HFDL/6MHz 2CH受信
・DVB-T(E4000)+RTL-SDR/TCP+SDR#(Sharp)+NETDUETTO(44.1KHz)でのVHF ACARS 131.45MHz
・EzTV668(E4K)をちょっと使ってみました。(ACARS受信のコツ)
