KGさんのソフトを使ってデーター通信や無線を受信してみませんか?
KG-HFDLを使ってACARS、HFDLの受信をしましょう。
KG-ACARSとは違った世界が見えます。(KGさんのソフトで一部ライセンス販売が中止になってしまいましたが、フリーソフトは健在です。KGさんへの感謝の意味を込めまして本ブログのタイトルは継続とさせていただきます。KGさんの復活をお祈り致します。)受信機は、ICOMをメインで使用しています。SDR受信機も増殖中!IC-R1 IC-R2 IC-R3SS IC-R6(CI-V) IC-PCR1000 IC-R1500 IC-R2500 DE1103 SDR Soft66LC2 SDR CIAOradio H101 DJ-X11 RTL-SDR/RTL2832U E4000 R820T FC0012 FC0013 ΔLoop9,10 アンテナの製作、運用、各種無線の受信方法、BCL DRM SDR VDL ADS-Bなどなど、チューナーの改造、アンテナ製作、ケーブル等の製作も随時UPしたいと思います。(KG-ACARS -HFDL -APT -MCA HDSDR SDR# ADSB# SDRradio.comV2.0 v2.1 RTL1090 PlanePlotter adsbSCOPE Dream1.17)
過去ブログ記事のインデックスを作成しました。下記のリンクをご活用ください
KG-ACARS HFDL VDL MCAに感謝 受信方法 受信記録のブログのインデックス
USBワンセグチューナーをSDR化する方法は次のリンクを参照してください!
USBワンセグチューナーをSDR受信機化するためのドライバー簡単インストール
質問その他のコメントは、タイトルをクリックして再表示するとページの最後に記入欄が表示されますのでお気軽にどうぞ!右サイドのコメント欄からも投稿出来ます
カスタム品、オリジナル品、改造パーツも取り扱い中!ご利用お待ちしております。

Best Buy
RTL-SDR関連商品一覧へGo!

RTL-SDR LNA+SAW Filter+R820T2のススメ

RTL-SDRでADS-B受信がとても身近になりました。今までは、高価な専用受信機が必要だったのですが、安価なRTL-SDRの登場で楽しさが倍増したと思います。ADS-Bの受信にはR820TまたはR820T2チューナーを使用することになるのですが、以前のブログでも書きました通りRTL-SDRでのADS-B受信ソフトには弱点があります。
では、再度説明させていただきます。

・RTL-SDRで使用するADS-B受信ソフトは、基本的にサンプリングレートが2MHzです。つまり2MHzのスパンを全部受信してしまいます。ADS-B受信ソフトは、チューナーの周波数偏差を50PPMにしても100PPMにしても受信してくれます。つまり2MHzの範囲内で周波数がずれていても受信します。しかし、隣接する周波数に電波が出ていればそれも同時に受信することとなりADS-Bの周波数である1090MHzに被ってしまう可能性があります。直接電波が出ていないとしても高調波等の妨害の可能性も否定できません・・・
・大変失礼致しました。上記内容に誤りがございました。SAWフィルターの通過帯域は30MHzになります。のでADS-B受信ソフトによる影響はありません、訂正してお詫び申し上げます。
・そこで、 1090MHzのみを通過させるフィルターが必要になります。これがSAW Filterです。このフィルターを通すことによって1090MHzのみをピックアップすることができるため受信機で言う選択度が良くなる訳です。ところがSAW Filterを通すと良いことばかりではなくフィルターを通過させることで挿入損失が出てしまいます。今回リリースのSAW Filterの挿入損失は、Max3dBです。少ないようですがかなりの損失で、フィルターのみアンテナとチューナーの間に挿入すると受信感度が下がります。(高感度アンテナの場合を除く)
・そこで、プリアンプ/LNAを挿入して一度ゲインを上げ、フィルターを通すのが得策となります。ほとんどの場合受信距離が伸びます。低高度の機体も見えるようになります。多少周波数が合わないアンテナでもそれなりに受信するようになりますのでお試しくださいませ! (ADS-Bの受信にはR820T2がお勧めです1090MHzの周波数帯の感度がR820Tに比べ上がっています)

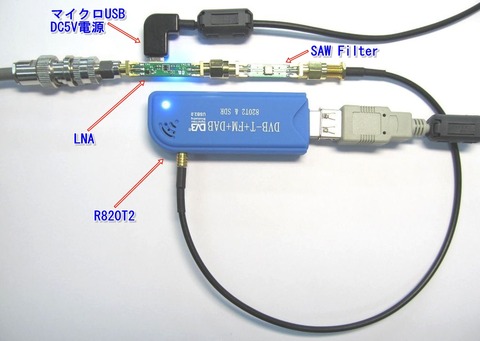

LNA+SAW+R820T2
 ・1090MHz簡易マグネットアンテナを使用する場合は、SMA-J/MCX-P(MCXメス/SMAオス)変換コネクターを使用してください
 MCX SMA

RTL-SDR ダイレクトサンプリング+LNAの効能!

RTL-SDR ダイレクトサンプリングでの中波受信でLNA(Low Noise Amplifier)の効能を見てみましょう。
以前より申し上げておりますが、RTL-SDR でのダイレクトサンプリング受信の場合感度が低いと申し上げておりましたが、高感度アンテナを使用すれば特に問題なく使用できます。しかし、ベランダ等でマグネチックループアンテナなどを使用して受信する場合どうしても感度不足を感じます。そこで、LNA等を使用してゲインを上げることを推奨してきた訳ですが、このたびLNAのリリースができましたので、実際に使用してみました。
LNA+LPF+中波/短波、受信対応(感度改良型トランス搭載)-温特±10PPM実装-TV28Tv2DVB-Tカスタムチューナーの画像です。(アンテナはマグネチックループアンテナ、チューナーのAGC/ON)
IMG_0711
・ダイレクトサンプリング+LPFでの中波受信画像です。
中波の主要な放送局は受信できています。なおこのチューナーはVerⅡ型で1:16のトランスを搭載していますので、従来よりは感度が上がっています。普通のラジオと言った感じでしょうか?
ダイレクトサンプリング+LPF
・ダイレクトサンプリング+LPF+LNA
LNAを履かせると・・・こうなります。文化放送を受信していますが、LevelMeterの針が振り切っています。びっくりです!また、今まで見えなかった信号が見えています。効果絶大です。勿論短波にも有効です。これならAGC OFFでも良さそうです。
ダイレクトサンプリング+LPF+LNA
・ちなみに短波放送、12.065MHzのR.AUSTRALIAもこのように受信できています。
文句なしの感度です。
AUSTRALIA
・いかがでしょうか?ダイレクトサンプリングの場合、フィルターもアンプも通していないためどうしてもアンテナのみの感度に依存することになります。高所にダイポールなどを設置したりアクティブ型のアンテナを使用する場合はLNAは必要がないと思いますが、パッシブ型のアンテナを使用する場合は、LNAでゲインを稼ぐことにより固定機に負けない性能にUPすると思われます。このLNAは、40KHz~1.8GHZまで対応しますので、いろいろな周波数で活躍できると思います。





LNA L(Low Noise Amplifier)&SAW Filter(1090MHz/ADS-B)販売開始のお知らせ

以前案内させていただいきましたLNA&SAW Filter販売開始のお知らせです。
お待たせしました!Amazonに商品掲載されました。

LNA L(Low Noise Amplifier)
LNA-3
・周波数範囲
 40KHz~1.8GHz
・基本ゲイン
 30MHz 約30dB(実測値)
 100MHz 27dB(カタログ値)
 1GHz 22dB(カタログ値)
・NF
 2.2dB
・接続コネクター
 SMA-J/SMA-P実装
・電源
 DC5V
 Micro USB Powered(スマホ、タブレット等の充電器使用可能)
 電源直接接続用ランド(半田付け用)
・保護ダイオード
 ESD保護用ダイオード実装
・パイロットランプ
 ブルーLED実装、電源供給で点灯
・全長:52㎜
・MADE IN JAPAN(日本製)
・商品掲載のページはこちらへLNA(Low Noise Amplifier)40KHz~1.8GHz/30~22dB

・中波、短波は、非常に良く増幅します。特にダイレクトサンプリングモードの受信用に最適です。
・HF UP CONVERTER(SC-HFCONV-100)で使用される場合は、RTL-SDRチューナーのゲインをある程度絞って使用してください、マグネチックループアンテナとの相性も抜群です。
・ADS-B/1090MHz受信に最適ですが、SAWフィルターとの併用をお勧めします。
・DC5V電源は、直接基板に半田付けすることができます。また1.5mmピッチのコネクターを実装できます。
(JST ZHコネクターを推奨)

SAW Filter(1090MHz/ADS-B)
SAW-2
・ADS-B 1090MHz受信専用フィルター
 TA1090EC SMD型搭載
・接続コネクター
 SMA-J/SMA-P実装
・全長:49㎜
・MADE IN JAPAN(日本製)
・商品掲載のページはこちらへSAW Filter/1090MHz/ADS-B受信用

・ADS-B 1090MHz受信専用のフィルターです。RTL-SDRで使用する場合は、LNAとの併用をお勧めします。
 SAWフィルターのみで使用することも可能ですが、挿入損失があるため単独で使用されますと逆効果になります。しかし、LNA+SAWフィルターの使用によりまして受信性能が向上します。
(アンテナによっては、劇的に受信性能が向上します。チューナーはR820T2をお勧めします。)
・LNA+SAWフィルターの使用による受信性能UPの理由は、RTL-SDRで使用するADS-B受信ソフトは、基本的にサンプリングレートが2MHzです。つまり2MHzのスパンを全部受信してしまいます。ADS-B受信ソフトは、チューナーの周波数偏差を50PPMにしても100PPMにしても受信してくれます。つまり2MHzの範囲内で周波数がずれていても受信します。しかし、隣接する周波数に電波が出ていればそれも同時に受信することとなりADS-Bの周波数である1090MHzに被ってしまう可能性があります。直接電波が出ていないとしても高調波等の妨害の可能性も否定できません・・・そこでSAWフィルターを使用し1090MHzのみを通過させるのが受信性能をUPさせる最善の方法となります。
・大変失礼致しました。上記内容に誤りがございました。SAWフィルターの通過帯域は30MHzになります。のでADS-B受信ソフトによる影響はありません、訂正してお詫び申し上げます。
・ただし先にも申しましたが、挿入損失があるため一度LNAでゲインを上げてSAWフィルターを通すのが基本となります。
LNA SAW

・RTL-SDR対応とはしておりますが、一般の受信機、BCLラジオ、アマチュア無線機にも勿論ご使用いただけます。ご利用お待ちしております。




三菱重工/三菱航空機 MRJ初飛行おめでとうございます。

三菱重工/三菱航空機 MRJ初飛行おめでとうございます。
本日09:35頃離陸し初飛行が成功しましたね、嬉しい限りです。なにしろYS11以来の国産旅客機、それもジェットですから今後が期待されます。地方空港を結ぶ路線が増えるといいですね!
MRJの離陸をライブで見ることができなかったのが残念です・・・
ADS-Bトランスポンダ非搭載らしいです。これも残念・・・
NHKニュースの画像です。綺麗な機体ですね~乗ってみたい!です。
MRJ
