ADS-B/MLAT 海上保安庁の機体・・・ぐるぐる回ってる・・・?

Virtual Radar ServerにMLAT Freederが少しだけ増えたかな?と思う今日この頃・・・とは言え関東圏内ですが、SDRSharp Hubで、おもしろい画が撮れましたのでご紹介!

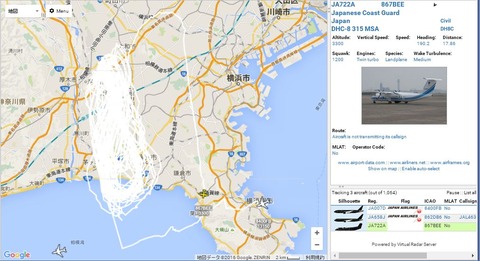

海上保安庁の機体なんですが、ぐるぐる回ってる・・・何やってんのかな?何回回ったんでしょうか?残念ががら途中でロスト・・・FR24でも同じくロスト・・・摩訶不思議な飛行軌跡でした。(Bombardierなので故障でもしたのかな?と心配になります)Hakkeiさんよりコメント!訓練でしょう!そうですよね~
JA722A Bombardier
海上保安庁


RTL-SDR/SDRUno/HF洋上管制/5628KHz良好!

SDRUnoでHF受信が非常に良いことは以前のブログにもUPしましたが、5628KHzのHF洋上管制がとても良く入感しています。19:00あたりから受信しておりますが、航空機側、地上側とも良好です。余計なノイズや邪魔な被りもありません!興味のある方は是非受信してみてください!
 セルコール受信中
HF
ちなみに、HF洋上管制の周波数をSDRUnoの形式で作りましたのでDLしてzipを解凍しフォルダー内のファイルをドキュメントフォルダーに入れてご使用ください!
HF洋上管制.zip
HF洋上管制周波数
 受信設備
①受信機:R802T2 TCXO 0.5PPMヒートシンクキット冷却ファンユニット
②アンテナ:自作マグネチックループアンテナ
③UPコンバーター:HF UP CONVERTER(SC HFCONV-100)ケースキット
④アイソレーション・トランス:超小型ガルバニック・アイソレーター
⑤SDRソフト:SDRuno(ExtIO_RTL2832.dll)



RTL-SDR+Virtual Radar Server MLAT

先日、RTL-SDR+Virtual Radar ServerでMLATのFeedについてUPそましたが、MLATに限らずレーダーの数が必要ですよね・・・まだまだですね~まぁ、ADSBHuを紹介の頃もFeederはほとんど居ませんでしたから気長に待ちましょう・・・
・東北に向かう機体は、福島まで途切れなく受信できますが、関東へ戻る機体は、途中からの受信になります。
・西は、羽田から浜松あたりまで確認しました。
MLAT-160718
・都心部や都心部近郊では小型機、ヘリコプターのMLATも受信できる時があります。
MLAT-160718-2
MLAT Feederさんが増えることを祈るばかりです。
MLATの受信セットアップ方法は、こちらへ
RTL-SDR/ModesDeco2+Virtual Radar ServerでMLAT Feedしてみましょう。



羽田、成田、悪天候のためエンルートホールディング多発!

羽田空港、成田空港の悪天候で福島上空、四国上空でエンルートホールディング多発!どんだけすごい悪天候なんでしょうか?JALのHPでは雷雨とのこと、これからご利用の方ご注意を!
エンルートホールディング


SDRuno/KG-FAXで短波FAXを受信してみました。

SDRunoの性能の高さに感動している今日この頃!特に中波、短波の受信に最適です。DRMも問題なく受信できましたので、今回は、短波FAXの受信をしてみました。SDRunoは、他のSDRソフトと違いゲインを最大で受信してもきれいに受信することができます。そこでKG-FAXを使用して気象FAXを受信してみました。

はじめにJMH(日本気象FAX:回転速度120rpm,同期信号長20msec)
7.7931MHz/モード:USB/フィルター:2700
受信開始時は、非常によく受信していましたが、やはりフェージングで若干乱れが・・・完璧とは言えませんがFAXも問題なく受信できました。受信のコツとしては、受信周波数を±100Hz程度ずらすことでバックの白がきれいに出ます。(チューナーの周波数精度によってずらす周波数を変えてください)
気象FAX
受信した時間は21:00頃からです。同じ気象FAXは、3.6206MHzでも同時に送信されていました。3.6206MHzの方がフェージングがひどいかも・・・
22:00頃のFAX画像、フェージングも収まり比較的きれいに受信できました。
気象FAX②
気象FAX
・気象FAXの周波数は、KG-FAXの取り扱い説明TXT参照ください
おおよそ12枚程度送信されています。(2016/07/05~06受信)
FAX-1

次に共同通信社無線FAX
新聞も受信できます。
KG-FAXのTXTに共同通信社の無線FAX周波数と回転速度、同期信号長が記載されていますが、一部変更になっています。今回確認できたのは16MHz帯のみです。もしかすると全体的に見直されている可能性がありますので、ご了承願います。周波数は公開されていませんが、便利なページがあります。
S h o r t w a v eMeteo Radio-Facsimile Broadcasts
世界中のラジオファクシミリ放送の周波数が公開されています。これは便利!

2016/07/07深夜の受信画像
JJC(共同通信無線FAX:回転速度60rpm,同期信号長20msec)
16.9693MHz/モード:USB/フィルター:2700
12.7438MHz/モード:USB/フィルター:2700でも同時刻で受信可能!
(周波数は公開ではありません、受信できた周波数です)
こんな画像が受信できますよ!
image (2)

image (3)

 受信設備
①受信機:R802T2 TCXO 0.5PPMヒートシンクキット冷却ファンユニット
②アンテナ:自作マグネチックループアンテナ
③UPコンバーター:HF UP CONVERTER(SC HFCONV-100)ケースキット
④アイソレーション・トランス:超小型ガルバニック・アイソレーター
⑤LNA:LNA(Low Noise Amplifier)40KHz~1.8GHz/30~22dB[ローノイズプリアンプ]
⑥SDRソフト:SDRuno(ExtIO_RTL2832.dll)
⑦FAXソフト:KG-FAX
⑧AUDIOデバイス:YAMAHA NETDUETTO
 LNA GI基板強制空冷





SDRuno/アナログSメーター/FMセンターチューニングメーター搭載

SDRunoには驚かされます。まさかこんな機能があるとは・・・
アナログSメーターの上でマウスクリックするとSメーターからセンターチューニングメーターに切り替わります。
オーディオ コンポーネントのチューナーに搭載されていましたね~ほとんどのチューナーがアナログだったのでFMを受信する際にセンターチューニングで合わせていました。懐かしい~若い世代の方にはわからないだろうな~デジタルで直読なのでセンターチューニングメーターなんかいらないもんね、周波数精度も高いし!
RTL-SDRチューナーでTCXO搭載なら不要だと思いますが、オリジナルだと周波数偏差が50PPMもあるので便利かもしれません、FMで試しましたがTCXOの場合周波数直読でセンターになってました。全くずれがない・・・
でも楽しい!おもしろい!(遊び心があって実にいいですね)やはりアナログ!ってのが実にいいんですよね~
この気持ちわかるでしょうか?
Sメーター
アナログメーター
FMセンターチューニングメーター
センターチューニング
SDRunoのステレオもなかなかいいですよ!


SDRuno/ExtIO_2832_DLL一発表示(ushisanさんコメントより)

SDRunoの性能の高さに感激しながらいろいろ弄っていますが、起動時のセットアップが面倒でした。OPTからExtIO_2832_DLLを開いて毎回設定・・・受信中もゲインを変えるためにOPTから・・・と面倒でしたが、ushisanさんからコメントがこれまた便利な機能を発見されました。くわしくはコメントを見ていただくとして、ushisanさんもなかなか起動できなかったらしくなぜか「H」キーを押したところExtIO_2832_DLLが出たらしいです。
この「H」キーは、受信開始後も使えますので、ゲイン調整、周波数偏差調整、AGC、などのセッティングに即効でアクセスすることができます。本当に便利です。お試しを!(注意:「H」キーは必ず半角です)
「H」キーでど真ん中にExtIO_2832_DLLが表示されます。
SDRuno Hキー
