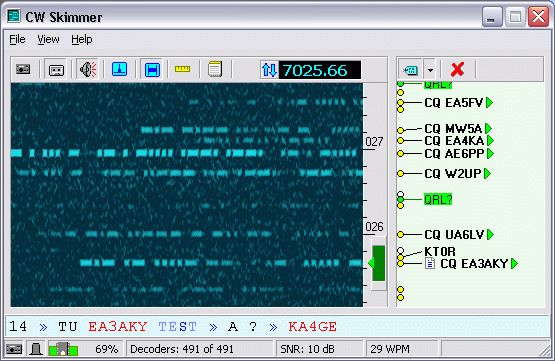

さて、今回はアマチュア無線ネタです。CW Skimmerをご存じでしょうか？CWを運用されている方には有名なCWデコードソフトらしいのですが、自分は先日知りました。というのは、HN-岡井物さんよりCW SkimmerをRTL-SDRでも使用できるか？それも１０KHｚの広帯域で受信ができないものかとの問い合わせでした。一応自分もアマチュア無線の経験者なのですが、残念ながらCWの免許はありません・・・残念
さて、このCW Skimmerは、一般の受信機でも使用できます。ただしスパンが３KHｚに限定されます。オーディオサンプリングでデコードするためこれはしかたのないことです。CW Skimmerは、３KHｚのRadioモードの他に良く耳にするSDR受信機が使えます。しかしRTL-SDRはサポートされていません・・・どうしたものか・・・
CW Skimmerの受信機設定の中にSoftRock-IFがありました。もしかしてI/Qがそのまま使えるのかな？と考えセッティングしてみることにしました。
（注意：RTL-SDR USBチューナーはTCXO搭載型を使用してください、水晶振動子搭載型は周波数のドリフトが顕著に現れて安定した受信ができません、チューナーの温度により受信周波数が動いてしまうためです。TCXO搭載の場合変動はほぼありません！ダイレクトサンプリングの場合も変動なし）
・CW Skimmer1.83 紹介のページからダウンロードできます。

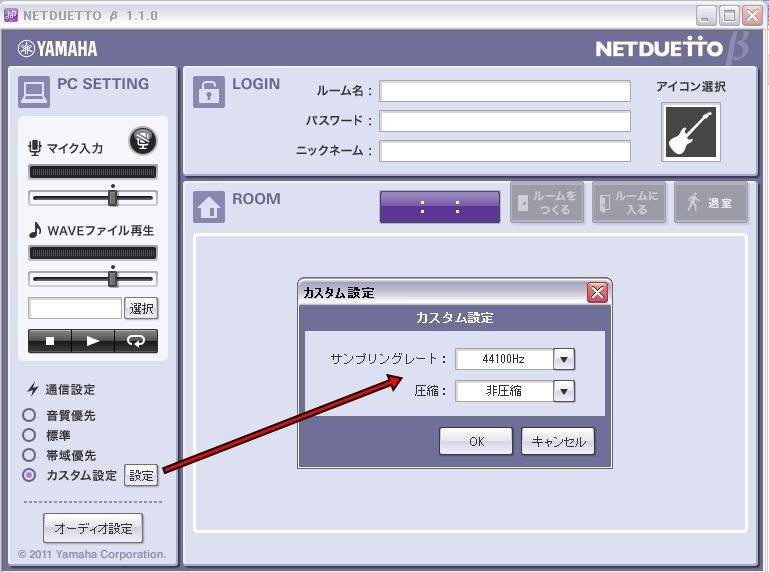

・バーチャルオーディオでHDSDRとCW Skimmerを接続します。フリーで使用できるYAMAHA NETDUETTOを導入しましょう。NETDUETTOは、カスタム設定で44100Hzを選択します。
導入方法は、次のリンクです。
RTL-SDR+SDRradio V2.0+バーチャルオーディオ NETDUETTO をステレオ(2CH)設定、KG-HFDL(ACARS)デュアル受信！
・CW Skimmerを広帯域で使用するためには、I/Q信号が必要です。そこでHDSDRのDRM受信機能を使用します。DRM受信モードの場合帯域を広くできるので使えそうです。Output設定でI/Qを選択すればI/Q信号が出力されることになります。HDSDRのInputをこのように選択します。同時にモードをDRMにします。

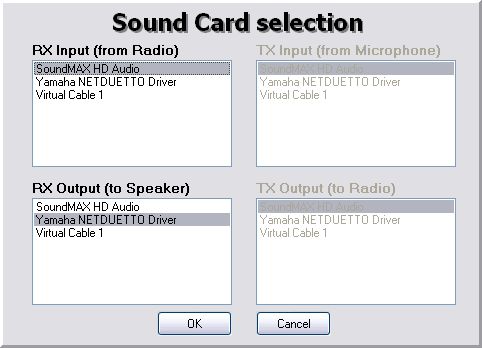

・HDSDRのSound Cardをこのようにセットします。
Inputは、既存のオーディオのままです。Output YAMAHA NETDUETTOを選択します。
・HDSDRのSampling Rate outputを48000に設定します。

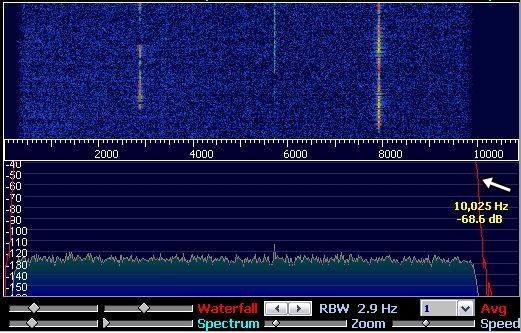

・HDSDRのDRMモードフィルター幅を確認します。
DRMモードは10KHzが標準です。フィルター右サイドウォール（赤）をマウスでつまんでほぼ10000の位置にあわせます。（後々微調整してください）
・CW Skimmerのセットアップをしましょう。
CW Skimmerを起動します。

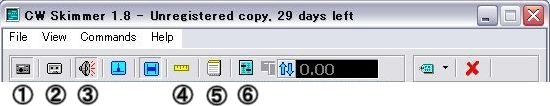

ボタンの説明
①Start/Stop Radio
②Open I/Q Recorder
③Enable Audio Output
④Relative Frequency Scale
⑤Callsign List
⑥Settings
・Settingsを押します。Radoを開きます。⇒の通りにセットします。
・Audoの設定です。SignalをYAMAHA NETDUETTOにします。

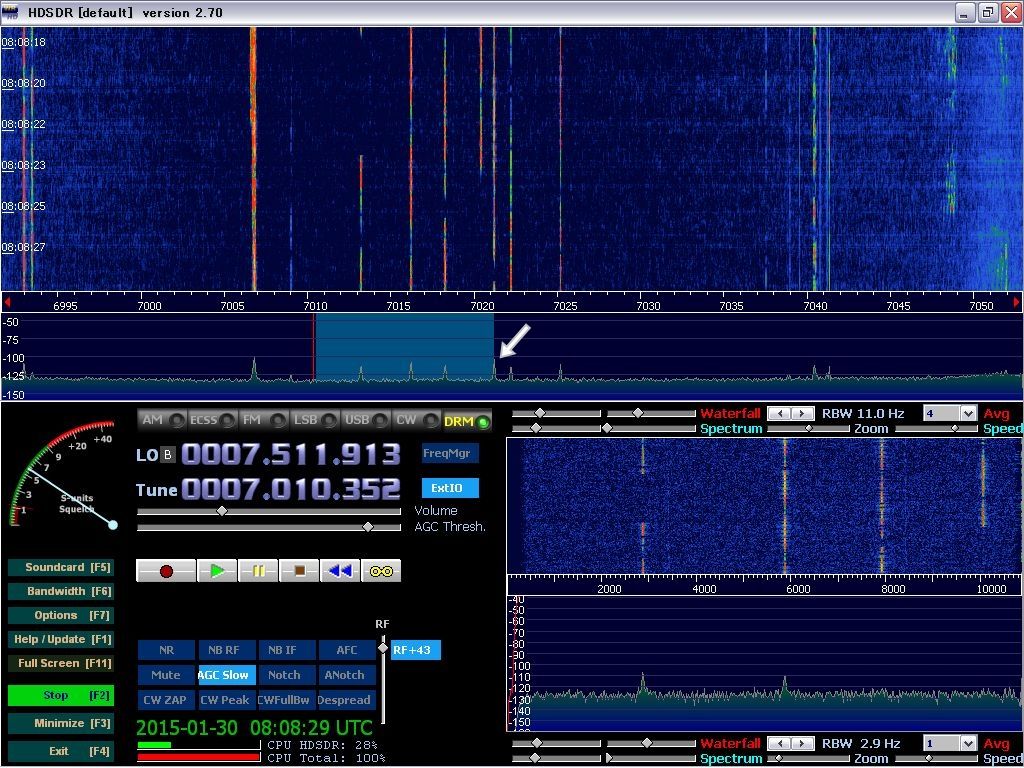

・HDSDRで7MHzを受信してみます。
自分のアンテナがマグネチックループのためゲインが低くこの程度しか受信できませんが、解説に問題はないので進めます。CW信号のピークとDRMのフィルター右端を重ねうようにします。ここがIFのセンターになります。
つまりこのセンターから左右に受信することができるのです。

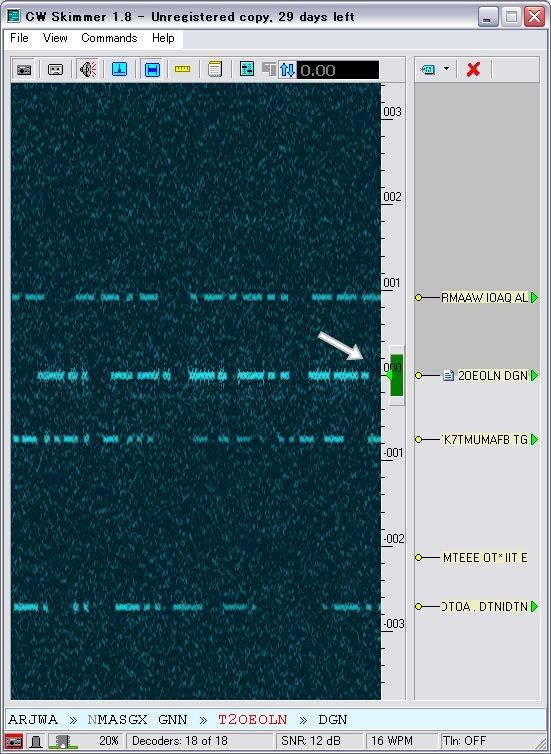

・CW Skimmerを起動し①Startを押します。HDSDRのセンターの信号が▼の部分に現れます。
今回使用したPCのモニターの解像度が低いのでスケールが±003程度ですが、XGA程度の解像度なら±005つまり１０KHｚのモノターが可能になります。ただし、周波数の連動はしませんのでの表示周波数＋１０KHｚがCW Skimmerのセンターになります。暗算してください001で１KHｚです。
（HDSDRの設定で表示をオフセットできるかも・・・？わかった方は一報くださいませお待ちします）
・CWをモニターしてみます。▼の位置に信号が来るように周波数を微調整します。デコードが開始されるとTXTのアイコンが現れてウインドウ下にデコードしたTXTが表示されます。また③のAudioをONにすると▼の信号をPCのスピーカーでモニターできます。最大で±９KHｚのモノターが可能です。つまり１８KHｚですね！
⑦ここにマウスを置くとマウスが＋に変化します。マウスのホイールを回すことで緑の□の幅が変化します。受信の際のフィルターです。お好みで調整してください
⑧スケールにマウスを置くとマウスが＋に変化します。つまんで上下に移動することが出来ます。センターは変化しません！
・TXTウインドウの説明です。⑪✖は、TXTを一度消します。HDSDRの周波数を変えた場合一度消します。
⑨TXT表示
⑩コールサインのみ表示

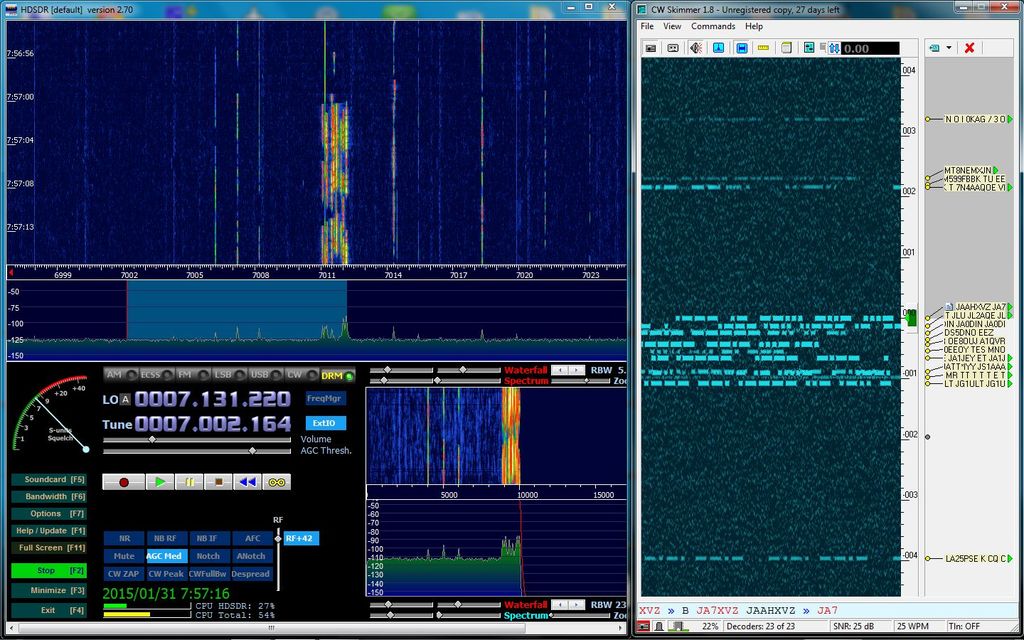

・実際に受信中、素晴らしい！
長くなりましたが、以上です。RTL-SDRでCWのデコード及び広帯域受信化ができました。しかしながらみごとにデコードしますね、このソフトはよくできています。あっぱれ！コンテストならぎっしり見えるんでしょうね？試してみたいと思います。
これ以外に良い方法があれば是非教えてくださいお待ちします。
・今回の受信設備は、このようになります。アンテナは、マグネチックループです。
アンテナケーブルとコンバーターの間にアイソレーショントランスを挿入しています。
