RTL-SDR/SDRUno/HF洋上管制/5628KHz良好!

SDRUnoでHF受信が非常に良いことは以前のブログにもUPしましたが、5628KHzのHF洋上管制がとても良く入感しています。19:00あたりから受信しておりますが、航空機側、地上側とも良好です。余計なノイズや邪魔な被りもありません!興味のある方は是非受信してみてください!
 セルコール受信中
HF

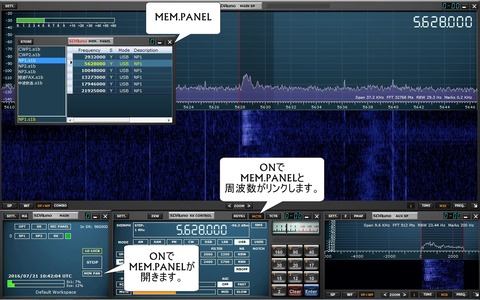

ちなみに、HF洋上管制の周波数をSDRUnoの形式で作りましたのでDLしてzipを解凍しフォルダー内のファイルをドキュメントフォルダーに入れてご使用ください!
HF洋上管制.zip
HF洋上管制周波数
 受信設備
①受信機:R802T2 TCXO 0.5PPMヒートシンクキット冷却ファンユニット
②アンテナ:自作マグネチックループアンテナ
③UPコンバーター:HF UP CONVERTER(SC HFCONV-100)ケースキット
④アイソレーション・トランス:超小型ガルバニック・アイソレーター
⑤SDRソフト:SDRuno(ExtIO_RTL2832.dll)



HF洋上管制をSDRRadio V2で2波同時モニターしてみましょう。

RTL-SDRでHF受信が可能な環境であればHF(短波)の航空無線、HF洋上管制を受信してみましょう。
受信する周波数は、ネットや、ラジオライフ(航空無線のすべて)などに掲載されていますのでここでは、割愛させていただきます。受信ソフトSDRRadio V2で2波同時モニターしてみます。
HF洋上管制の周波数は、沢山あってどこを狙うか良くわかりません・・・そこで、一度VHFのTokyo Radioを聞いてみましょう。
仙台 126.70MHz
東京 126.90MHz
など・・・ここの交信で次のチャンネル指示があります。『4666プライマリー 8903セカンダリー』
プライマリーは主用波、セカンダリーは副用波です。
基本は、プライマリーですが、HFは受信状態が変化しますので、うまく交信出来ない場合に副用波を使用します。使用する周波数は、度々変更になりますので、ご注意ください!
SDRradio V2を2VFOで受信です。モードはUSB
VFO-1(左)10048KHz Audio-L-CH
VFO-2(右)11384KHz Audio-R-CH
に設定することで、ステレオスピーカーで聞くことが出来ます。
今回のチャンネルは共にSan Francisco Radioと思われます。と言うのは、10048KHzで地上局のコールサインが良く聞き取れなかったためです。11384KHzは、San Francisco Radioであることを確認しました。
アンテナがマグネチックループなので、若干ゲインは低めですが、地上側は十分聞き取れます。航空機側が若干厳しいかな?と言った感じですが、2CHを同時にモニターすることで、交信の無い待機時間が少なくなるのが良いところです。FR24を見ながらと言うのもありでしょう。
洋上管制
 受信設備
同軸ケーブル5DFB、ループ長2mループ径0.7mマグネチックループアンテナ/自宅ベランダ1F
HF UP CONVERTER超小型ガルバニックアイソレーター
R820T2 & SDR/TCXO
NEC_1045


RTL-SDR HF洋上管制を聞いてみましょう。(航空無線)

RTL-SDRでHF洋上管制を聞いてみましょう。VHFの航空管制は、どう頑張っても数百Kmが限界ですが、HF(短波)の場合地球の裏側まで聞こえてきます。ただ信号が弱いのと常に交信していないためはじめは受信できないことが多々あります。数ある周波数のなかでTokyo RADIOの4666KHzは比較的交信が多く聞きやすいと思います。モードはUSBです。洋上管制は、セルコールチェック、位置報告、交信チャンネルの指定が主な交信内容です。交信する周波数は、必ずプライマリーとセカンダリーの2つ指定されます。この周波数を追いかければ同じ機体を追うことが出来ます。
今日受信したTokyo Radioの交信では、プライマリー4666KHz/セカンダリー8903KHzでした。
San Francisco Radioは、プライマリー5652KHz/セカンダリー11384KHz
Manila Radioは、プライマリー8903KHz/セカンダリー13300KHz
を指定していました。(その日のコンディションにより周波数は変更になります)
HF洋上管制の周波数は、航空無線のすべて1015などの付録や、ネットに沢山公開されていますので、ここへの掲載はいたしませんのでご了承願います。

受信環境
同軸ケーブル5DFB、ループ長2mループ径0.7mマグネチックループアンテナ
/自宅ベランダ1F
HF UP CONVERTER(ttrftech.tumblr.com)アイソレーショントランス
TV28T v2 DVB-T USB Stick (R820T)
マグネチックループアンテナのためSメーターの振りはこの程度ですが、さすがTokyo Radioの地上局は良く聞こえます。電波状態が良ければSan Francisco Radioの地上局も聞こえますよ!周波数が沢山あるのでさがしてみてくださいね!ちょっとしたコツですが、やはり夕方から夜間の低めの周波数がお勧めです。ただしHF(短波)の場合季節によってコンディションが違いますので、地道に探してください、HFDLの周波数や、HFDLの周波数近辺にもよく出没します。地球の裏側を飛ぶパイロットの声も聞くことができます。
HF洋上管制

HFDLやFL24などを見ながら航空機のコールサインを聞いて追いかけるのも楽しいかも?
秋の夜長・・・短波のを楽しむのに良い季節です。
次の画像は、夜間ではなく朝です・・・すみません・・・
HFDLは、自力ででの受信なので楽しいです。(KGさんのライセンス配布終了が残念・・・)
HFDL
FL24
FL24

RTL-SDR関連記事の抜粋は、次のリンクへどうぞ!
RTL-SDR関連記事のリンクをまとめてみました。

気分転換にHF洋上管制11384KHz SAN FRANCISCO

USBワンセグチューナーにはまってしまい若干テンパっているので、久しぶりにHF洋上管制を受信しています。
11384KHz SAN FRANCISCO レディオです。
地上側、航空機側共に良く聞こえます。
IC-R2500+Δloop9です。いつも使っているDE1103(中華ラジオ)と比べるとノイズが少ないですね!さすがです!
IC-R2500で受信する場合スケルチを使えるのもうれしいところで、メモリーしておけばスキャンも出来ます。便利です。HFの受信はスケルチオープンが基本ですが、交信しているチャンネルを探す時に使いましょう。
さて、JALのコールサインが良く聞こえます。GPSを使ったデーター通信が主力になっているため昔の様に頻繁に通信はありませんが、地球の裏側から飛んでくる通信が聞けるのですから素晴らしいですね!
おっと、女性のオペレーターに変わったみたいですね~いい感じです。
交信を聞いていると日本人パイロットの英語力が弱いな~と感じます。自分も英語はダメですが、どうも日本語読みの英語だな~と感じてしまいまうのは、自分だけでしょうか?
本題からえらく離れてしまいました…すみません

HF洋上管制 8951KHzサンフランシスコレディオ良好

サンフランシスコレディオ 8951KHz感度良好です。
地上側、航空機側共良好に受信出来ます。
現在、DE1103(中華ラジオ)で受信です。
ただし、アンテナはΔloop9ですので感度は十分です。
昨晩は、10048KHzが好調でした。
HFDLも周波数運用パターンが変更になってますので、洋上管制も若干変更されている可能性があります。

HF洋上管制 TOKYOレディオ 女性のオペレーターに感激

自宅のPC不調のため久しぶりにHF洋上管制を受信しています。
TOKYOレディオにJALのパイロットが、ポジションレポートしていました。
女性のオペレーターがJALのパイロットに対し、SAN FRANCISCOレディオのチャンネルを指示した後『いってらっしゃい』そしてJALのパイロットも『行ってきます』と日本語で応対していました。
いいですね~お堅いイメージの航空管制ですが、この一言で和みますね
無事に到着することを願うばかりです。
管制官にも感謝です。頑張ってください!応援しています


HF洋上管制の受信にもΔloopアンテナが最適

ひさびさにHF洋上管制を受信してました。
TOKYOレディオ 4666KHz
受信機は、DE1103【BCLラジオ】でΔloopアンテナとマグネチックループアンテナの比較です。自宅アパートなので条件は、良くありません…IC-R2500は、B787を追ってますのでDE1103になりました。
先ずはしマグネチックループアンテナで受信すると、バリバリというノイズで最悪です。音声は聞こえるもののメリット1程度でほとんど交信内容がわかりませんでした。
さて、Δloopアンテナにするとノイズが、止んでとても聞きやすくなりました。TOKYOレディの音声は、メリット5 航空機側は、飛行中のポジションにもよりますが、悪くてもメリット3程度です。
この時間ですのでフェージングがありますので一概には言えませが、Δloopアンテナの静粛性には、感動します。
自分は、主にHFDL主体で使用してますが、BCLには、もっと威力を発揮すると思います。
無信号時のノイズが低いのは、長時間聞いていて疲れません!
是非とも、自作にチャレンジしてください、作って損はしません!

DE1103 HF 洋上管制 サンフランシスコレディオがフルスケール

DE1103+ループアンテナでサンフランシスコレディオ 11384KHzがフルスケールで入感しています。
ループアンテナを水平に設置してみたのですが、多少感度がアップしたように感じます。フロアノイズが高く感じました。
現状のループアンテナは、8~11MHzにマッチングしているようです。もう少し低い周波数にもマッチングしてほしいものです…バリコンでも付けてみようかと思います…
