SDR Radio/SDRConsole (V3)でHF洋上管制を受信してみましょう。

SDR Radio/SDRConsole (V3)の動作が安定したので、いろいろ受信してみると8MHz帯のHF洋上管制が良く入感しました。(17:00~)Tokyo Radio 8903KHz 8951KHz(USB)地上局、航空機側ともきれいに受信しています。11MHz帯もいい感じですよ!勿論、2CH(L/R)同時モニターです。
待ち受けでノイズが気になる場合は、NRを使いましょう。または、Squelchを使用してみましょう。BBSなのにSquelchが良く効いてくれます。天晴!すばらしい受信ソフトです。
V3洋上管制

SDR Radio/SDRConsole (V3)でFM Stereo受信してみましょう。

SDR Radio/SDRConsole (V3)でFM stereo(ステレオ)受信してみましょう。
SDR#はWFM+FM Stereoでステレオ受信ができますが、SDR Radio/SDRConsole (V3)では、WFMを選択してもステレオ受信ができません、SDR Radio/SDRConsole (V3)の場合FM放送の受信は、BFMを使用します。BFM=Broadcast FMとなります。単純にFM放送の意味です。
早速受信してみます。
・リボンバーからFMを選択するとJapan(76-90)の項目がありますので、クリックするとFM放送バンドに自動で変更されます。あとは、受信する周波数をセットするだけです。デフォルトでステレオになります。
SDRConsole (V3)-1
・受信状態の確認
IF Disney/「Stereo」
Mode/「BFM」
Filter/「250KHz」
自動で変更されます。これで、ステレオ放送を楽しむことができます。
FM放送は、信号が強いためゲインを絞った方がきれいな音質で楽しめます。
SDR Radio/SDRConsole (V3)の音質はなかなか良いのではないでしょうか?
SDR Radio/SDRConsole (V3)は、機能が豊富で、ビジュアル的にもとても優れたソフトです。存分にお楽しみくださいませ!
SDRConsole (V3)-2

DVB-T+DAB+FMにFC0012チューナー搭載品確認

先日、R810T2チューナーチップの生産中止により一部のDVB-T+DAB+FMチューナーにFC0012チューナーチップ搭載品が出てきている記事を掲載しました。
この度FC0012搭載品を入手しましたので、ご報告いたします。
FC0012タイプの基板は、従来の黄色のレジストから緑に変更されています。
LEDは白のため分解しないとわかりません!
RTL-SDRで使用することは可能ですが、バンド各所に大きなノイズが多数出没しています。ADS-B(1090MHz)の受信はできません、SDRとして使うには厳しいです。またゲイン調整も以前同様最大値と最小値の設定が逆になっています。
見た目でわからないのが難点です。ご注意を!
DSC_0226

R820T2生産中止によりR820T2チューナー販売中止の可能性のお知らせと、R820T2チューナーと同型でFC0012チューナータイプにご注意を!

ラファエルマイクロのアナウンスからR820T2チューナーデバイスの供給終了のアナウンスがありました。現時点で在庫分のR820T2チューナーの販売は継続しますが、今後モデルチェンジで販売続行かRTL-SDR.COMチューナーに絞るか検討中です。
ここで、一番問題なのがR820T2と同じ形のものにFC0012チューナーデバイスを搭載したものが出てきています。RTL-SDRで一番安定しているのがR820T2タイプです。受信範囲も24-1766MHzと広いのですが、FC0012になりますと22-948.6MHzとなりADS-Bの受信も不可能です。またR820T2チューナーよりも感度が低いのも難点・・・なにしろケースを開けてみないとわからない可能性もあります。
現在調査中なのですが、FC0012搭載チューナーのケースにはR820T2 & SDRの印刷がないようです。ただ、販売店によっては、R820T2 & SDRタイプの画像をそのまま流用している場合や、R820T2とFC0012の違いすらわからず販売しているところも見られますので十分注意してください!
特にADS-Bの受信をする場合は、要注意です!
今後の動向を見守りたいと思います。新たな情報がありましたらまたUPしますのでよろしくお願いいたします。
R820T2 & SDRの印刷がありません!これはFC0012です。青のチューナーも同様ですが、画像を変更せず販売しているケースがほとんどと思われます。

FC0012

R820T2 & SDR/TV28Tv2DVB-T/DVB-T-FM+DAB/Tuner Cooling Fan Bracket/RTL-SDRチューナー冷却ファン-ブラケット、販売開始のお知らせ

以前より計画しておりましたR820T2 & SDR/TV28Tv2DVB-T/DVB-T-FM+DAB Tuner 専用の冷却Fanブラケットが完成し販売開始となりますのでお知らせいたします。

製品仕様
・DC-Fan2連装
・専用プレス型にて加工(仕上げは黒染)
・DC5V供給用Micro USBコネクター搭載(ケーブルは付属しません)
・ファン回転部保護及び安全のためのFanガードあり
・実際にチューナーケース内部の温度を測定したところ次のような結果になりました。(室温28℃)
 冷却Fanなし:60℃/冷却Fanあり:46℃

販売開始
・R820T2 & SDR/TV28Tv2DVB-T/DVB-T-FM+DAB/Tuner Cooling Fan Bracket/RTL-SDRチューナー冷却ファン-ブラケットのAmazonへの登録が完了し商品購入可能となりました。

・R820T2 & SDR/TV28Tv2DVB-T/DVB-T-FM+DABチューナーは、発熱が半端ではないのはご存じの通りですが、冷却により特に1GHz以上の受信改善効果があります。

・Amazonの商品ページはこちらです。
R820T2 & SDR/TV28Tv2DVB-T/DVB-T-FM+DAB Tuner Cooling Fan Bracket/冷却ファン-ブラケット)
ヒートシンクキットとの併用をお勧めします。

・チューナー冷却に関する参考ページ
 RTL-SDR.COM Cooling

 RTL-SDRチューナー空冷ユニット試作及びADS-Bでの効果検証

冷却ファンブラケット
・チューナーを差し込んで使用します。送風で冷却します。
ファン横

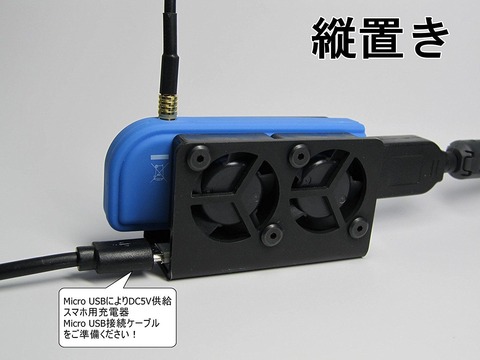

・縦置き
ファンたて
・チューナー基板直付け
最強の冷却効果!
fan



HF(短波)のコンディションが良くなっていますね!

HF(短波)のコンディション良くなってますね!
のんびりとHFのアマチュア無線をあちこちワッチしていると7MHzは毎度の混雑ですが、18MHz、21MHzのコンディションが良くなているようです。
ちなみに18MHz、3エリアが余裕で入感しています。HFDLも良くなってるかも?
17MHz


スマホ&タブレット用RTL-SDR受信アプリ/SDRoid接続ケーブルについて

スマホ&タブレット用RTL-SDR受信アプリ/SDRoidが実用になる件は先日ブログにUPしましたが、接続ケーブルで少々問題が発生しておりました。このケーブルに関しましてtosakaさんよりコメントをいただきましたのでご紹介いたします。
スマホ、タブレットで外部機器を使用する際は、USBホストケーブル(OTGケーブル)を使用してください!とのことでした。
以前SDR TouchでUSBホストケーブルを使うと言う事を聞いたことがあったのですが忘れていました。さて、このケーブルは一般的なUSB中継ケーブルと配線が違います。そのため中継用のケーブルを使用した場合外部機器を認識できないため動作しないのです。
自分の場合、USBケーブルの長さが足りなかったため中継ケーブルを切断しUSBメスコネクターを取り付けて使用したところチューナーを認識しませんでした。ご注意ください!
USBホストケーブルはほとんどが全長10cm程度です。もう少し長いものがほしかったので探したところこのケーブルが15cmでした。
USBホストケーブル




HDSDR v2.76 NEW ExtIO_RTL_TCP/VHF Arバンドでの効能!

HDSDR v2.76 NEW ExtIO_RTL_TCPは、中波、短波に有効と先日のブログでアップしましたが、VHF Arバンドでも若干なりとも効能を確認できましたので報告します。
VHF Arバンドの124.1MHz(関東北セクター)の地上局ですが、自分のロケーションでは残念ながら聞くことができませんでした。信号は見えるものの音声が完全に復調できないため音が出ていることはわかりますが、聞き取ることができませんでした。ところが、ExtIO_RTL_TCPを使用したところ完全に聞き取りできるようになりました。確実に感度が上がっています。本当に微妙な感度アップなのですが、音声が聞き取れるかどうかで楽しさが全く違ってきますので嬉しい限りです。単に感度が上がったのかと言うとそれだけではないような気がします。と言うのは、ノイズフロアそのものが静かになった感じがします。そのためにノイズに埋もれていた信号が浮かび上がって復調できたようにも感じます。
R820T(R820T2)チューナー部でフィルタリングすることで強い信号の抑圧や被りが減少したと考えて良いと思います。
ただ残念なのが、HDSDRにメモリースキャンの機能がないことです。SDR#のようなプラグインがあれば良いのですが・・・1波のみ集中して受信する場合は、とても良いと思います。お試しください!
・ただし受信設備、PCの性能によって違いが出る可能性がありませので参考までとしてください!
124.1MHz(関東北セクター)この信号で音声が聞き取れます。
1241
