台湾、甘蔗車機械積　組立説明

カテゴリ:: 鉄道模型; 台湾鉄道模型

台湾、甘蔗車機械積KITの　組立説明です。
お求めはこちら（買い物かごーカード可）

車体構成
透明アクリルが主で、ステンレス精密網、アーム（0.3mm真鍮線）、メタル軸受をそれぞれ瞬間接着剤で
接着していきます。
警戒色は虎柄と黄色１色の２種類のステッカーを同封しております。

側面外内板

側面の外板と内板を張り合わせますが。
表面の保護紙を剥がして下さい。
外板と内板を合わせます。

0.3mm真鍮線を”コ”の字に曲げて
長い方から通しておきます。
通しましたら瞬間接着剤を使い固定します（少量で構いません。
それから外、内をしっかり押さえ、ずれが内容に注意し、アクリル専用接着剤を流します。
真鍮線の内側へ飛び出た部分をニッパーを使い切り取り、平にします。

7X41mm材をアクリル専用接着剤を使い、
さらに内側へ接着します。
下の裾に合わせてください。

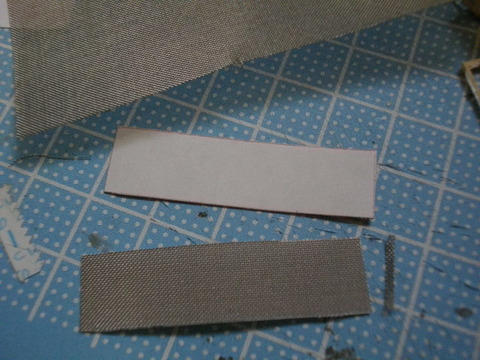

金網を同封のシールをガイドにして金属ハサミにて長方形に切り出します。
切り出しましたら側面の裏から瞬間接着剤で接着します。

妻面も同様、外板と内板を接着します。
外板は内板にくらべ少し幅が広くなっています
これは側面との接合の為です。

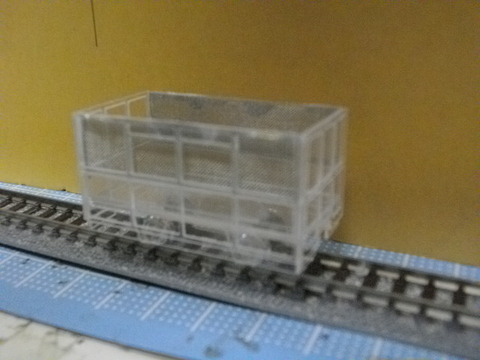

側面と妻面を接着します。
最初”コ”の字になるよう、側面に片方づつ妻を接着します。
”コ”の字が出来たら反対側側面を接着します
**************
足回りです。

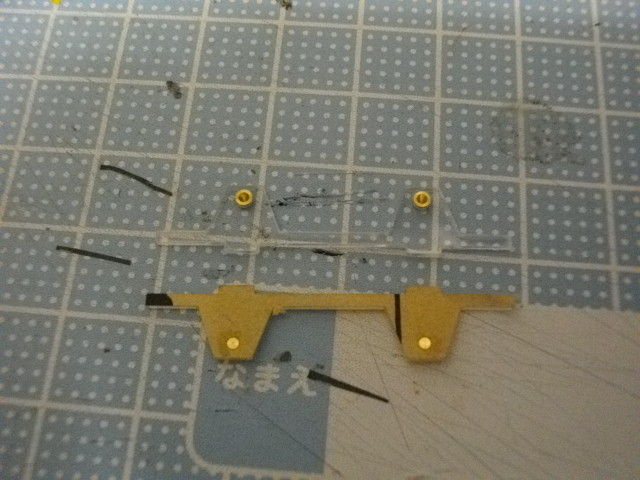

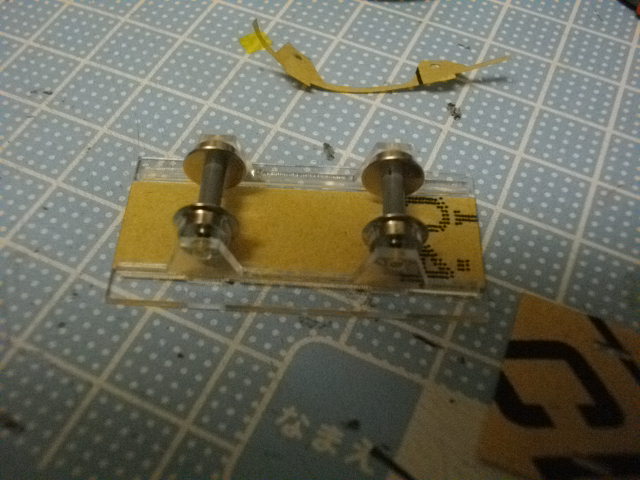

台車枠の保護紙を剥がし、軸受けメタルを瞬間接着剤を用いて台車枠の穴に固定します。メタルの内側（軸が当たる部分）に接着剤が流れないようにご注意下さい。

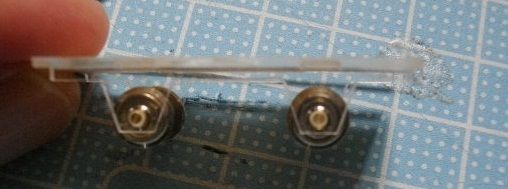

台車枠を床板（1mm)の穴を利用して接着します（アクリル専用接着剤）。
最初少し接着剤を使用し、車輪をはめてみて、転がりを確認します。

軸受け外側に接着します。

連結器を前後、台車枠の間に接着します。

床板はさらに穴が空いていない0.5mmのものを床上に接着します。つまり床板は1.0mmの穴、筋ガイドがついているものと、0.5mm,の何も無いものを重ねて接着します。

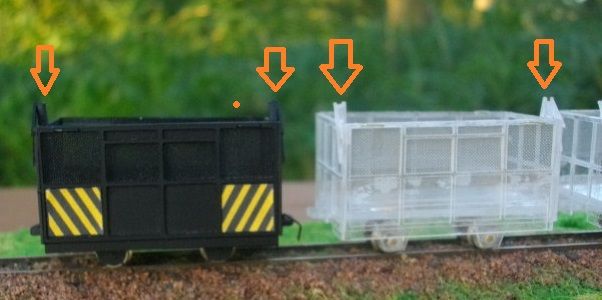

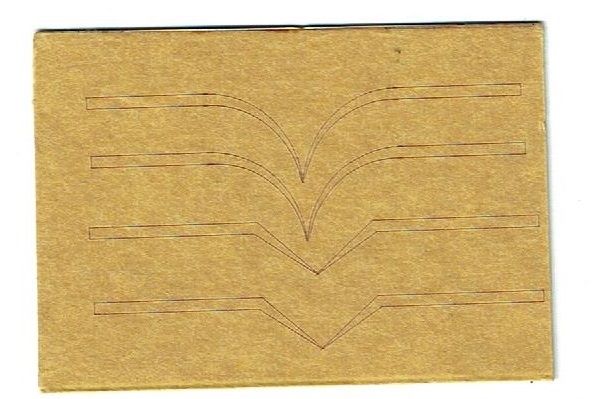

形式にもよりますがアームが
片側上部についています。

内側から以下の順番で貼り付けていきます。必ず同じ側にします。 ARM2

組立はこれにて完了です。

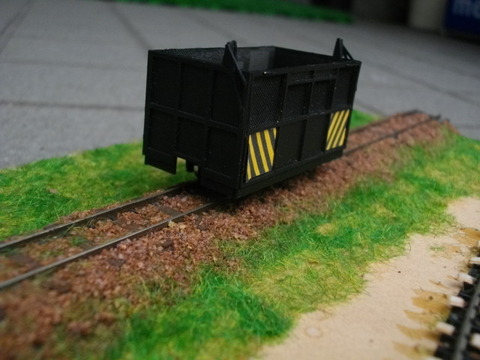

塗装は黒一色です。塗装完了後上下を合わせます。

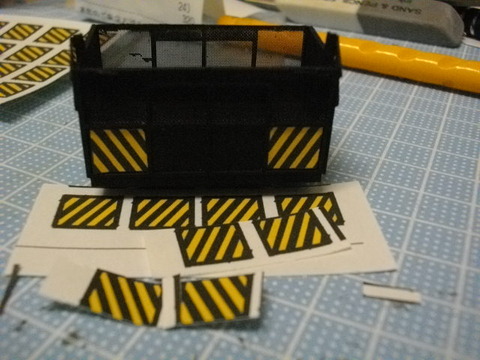

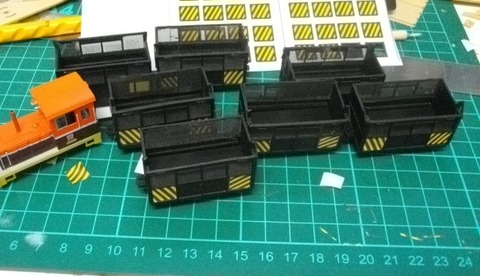

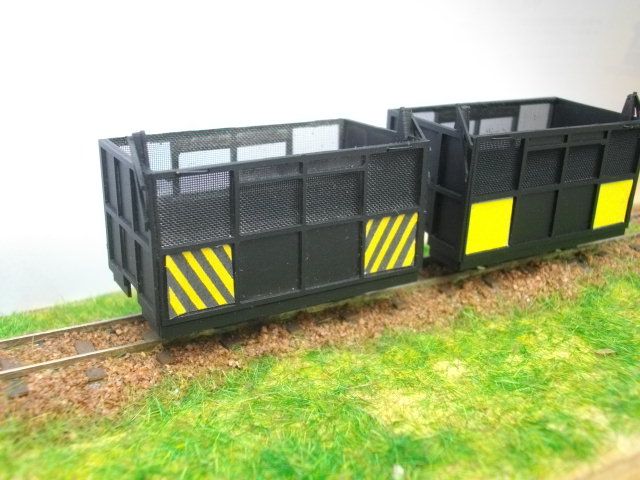

合わせましたら、同封の虎柄または黄色一色お好みの警戒色ステッカーをナイフで
切り出して貼り付けます。
連結器は、０．３－０．５ｍｍ真鍮線を”コ”の字に曲げてひっかけて使います。
ただ編成の前後は外観上を考慮し、ＩＯＲＩ製朝顔側連結器に交換も宜しいかと存じます。
積荷（サトウキビを表現）は別売です。線路状態によっては軽いと脱線件数増えますので
釣り用板錘を内側寸法に切り出して、積荷を接着
重ねることもお勧め致します。
以上ご不明な点、お有りでしたら製造元へご連絡お願い致します。
