2009年01月28日

PC-9821にGeForce8600GTを載せてみた よ その1

GEF1
PCI8600GTL という、GeforceのPCIカードが去年7月15日に発売されました

というわけで、うちにある PC-9821に取り付けてみることにしました。


gef2
取り敢えず概観。

gef3

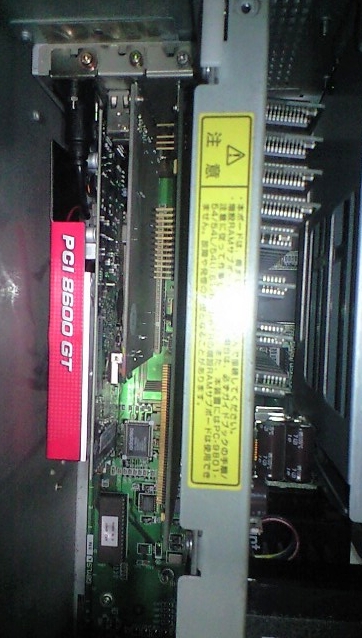

ファンが意外と厚みがあるので、一番外側のスロットに増設するのがよさそうです。隣にあるのはUSB 2.0ボードとMatrox-MGA-MIL/4N

gef4

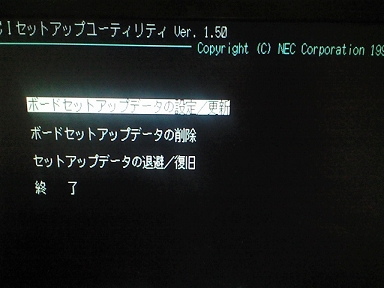

取り敢えず、セットアップディスクで C-Bus領域の予約をしようとおもったのですが、このボードしてもしなくても、余り変わらないような。

gef5
取り敢えず、c0000-cffff と d0000-d7ffff をCバスで予約しました。

ボードを試しに挿してみると、メモリカウントが終わったところでフリーズしてしまう。やっぱりBIOSがネックみたいですね。

というわけでNVFLASHを入手します。
色々問題があるので、5.50がいいという話なのですが、5.50だとこのボード認識できないので、5.72を使います。

A:\>nvflash --list

NVIDIA Firmware Update Utility (Version 5.72)

NVIDIA display adapters present in system:
<0> GeForce 8600 GT      (10DE,0402,0000,0000) H:--:NRM B:05,PCI,D:00,F:00
うまく認識できているのを確認。

A:\>nvflash --save nvrom.bin

Adapter: GeForce 8600 GT      (10DE,0402,0000,0000) H:--:NRM B:05,PCI,D:00,F:00

The display may go *BLANK* on and off for up to 10 seconds during access to the
EEPROM depending on your display adapter and output device.

Identifying EEPROM...
EEPROM ID (1F,0065) : Atmel AT25F512A 2.7-3.6V 512Kx1S, page
Reading adapter firmware image...
Image Size            : 56832 bytes
Version               : 60.84.35.00.11
~CRC32                : 625FAC24
Subsystem Vendor ID   : 0000
Subsystem ID          : 0000
Hierarchy ID          : Normal Board
Build Date            : 03/20/07
Modification Date     : 06/19/08
Saving of image completed.

取り敢えず、BIOSのバックアップを保存
nvflash1
書き換えるわけですが、

オフセット記述の意味 /(実値)
00-03シグネチャ / ('PCIR')
04-05ベンダーID
06-07デバイスID
08-09製品データへのポインタ
0A-0BPCI データ構造体の長さ (18 00)
0CPCI データ構造体バージョン( 0 か 3 )
0DProgramming interface code
0Eサブクラスコード
0Fクラスコード
10-11Image length in 512 bytes
12-13コードとデータのリビジョンレベル
14コードタイプ
(0=x86, 1=OpenFirmware,
2=Hewlett-Packard PA RISC, 3=EFI)
15イメージの最後の指標 (80)
16-17予約(PCI 3.0用)
設定ユーティリティコードヘッダーへのポインタ
DMTF CLPエントリーポイントへのポインタ
書き換えるのはオフセット 0x14のコードタイプ。
ここを1にすればいいらしいのですが・・・・。
(ROMの最終バイトがチェックサムなので、1増やしたら、チェックサムも1増やす)

A:\>nvflash NVROM.ROM

NVIDIA Firmware Update Utility (Version 5.72)

Checking for matches between display adapter(s) and image(s)...

<0> GeForce 8600 GT      (10DE,0402,0000,0000) H:--:NRM B:05,PCI,D:00,F:00

WARNING: Firmware image Board ID (0000) does note match adapter Board ID (8401).


ERROR: Board ID mismatch
どうやら オプションで -4 をつけるとボードIDを無視できる模様。


A:\>nvflash NVROM.ROM -4

NVIDIA Firmware Update Utility (Version 5.72)

Checking for matches between display adapter(s) and image(s)...

<0> GeForce 8600 GT      (10DE,0402,0000,0000) H:--:NRM B:05,PCI,D:00,F:00

WARNING: Firmware image Board ID (0000) does note match adapter Board ID (8401).


*** WARNING: Overriding the Board ID is only needed for extreme circumstances.
A mismatched Board ID almost always means the wrong firmware image is being
used for the specific video card.
Please press 'y'  to confirm override of Board ID (y or n):  y
The display may go *BLANK* on and off for up to 10 seconds during access to the
EEPROM depending on your display adapter and output device.

Identifying EEPROM...
EEPROM ID (1F,0065) : Atmel AT25F512A 2.7-3.6V 512Kx1S, page

PROGRAMMING ERROR: Invalid offset
となり書き込めない。

迷った挙句、0xffを書き込んでみる。

A:\>nvflash NVROM.ROM -4

NVIDIA Firmware Update Utility (Version 5.72)

Checking for matches between display adapter(s) and image(s)...

Adapter: GeForce 8600 GT      (10DE,0402,0000,0000) H:--:NRM B:05,PCI,D:00,F:00

Current      - Version:60,84,35,00,11 ID:10DE:0402:0000:0000
               G84 Board - p402h00  (Normal Board)
Replace with - Version:60,84,35,00,11 ID:10DE:0402:0000:0000
               G84 Board - p402h00  (Normal Board)
Update display adapter firmware?
Press 'y'  to confirm (any other key to abort):  y
The display may go *BLANK* on and off for up to 10 seconds or more during the up
date process depending on your display adapter and output device.

Identifying EEPROM...
EEPROM ID (1F,0065) : Atmel AT25F512A 2.7-3.6V 512Kx1S, page
Clearing original firmware image...
.
Storing updated firmware image...
......
Verifying update...
Update succrssful.
あっさり通った模様。

というわけで、PCに接続して、起動してみるとメモリチェックは通過。
Windows2000からも無事認識。

しかし、デバイスマネージャーを見ると

エラーコード12
このデバイスが使用できる空きリソースが不足しています。このデバイスを使用するには、このシステムの他のデバイスの1つを無効にする必要があります。

メモリの範囲 10000000 - 1FFFFFFF を利用できません

のようなメッセージが。

そういえば、PCIセットアップユーティリティを見ると、「スロット#」ではなく「ブリッジ#」と表示されていたことを思い出す。

検索してみると、CHACHAというフリーソフトが、問題を解決できるとのこと。
取り敢えず、Ver 1.30を入手して検証してみることにしました。
修復できる問題は、以下の二点。

・各デバイスのメモリアドレスの割り当てに重複や不正が発生する。
・ブリッジ2段目以上のデバイスにはリソースが割り振られないか不正となる。

ちなみに、このソフトは98のHDD起動切り替えユーティリティのBIOSの先頭で動作するとのこと。

gef6

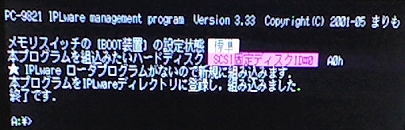

Windows9xかMS-DOSのコマンドプロンプトから IPLWAREを実行することによって書き込むのだそうです。

これで一応、認識完了。
gef8

gef9
ちなみに、 181.20ドライバを入れてみましたが。

つづく。

TrackBack:
小僧之家 - GeForce8400GS その後



blackwingcat at 10:49│Comments(2)TrackBack(0) | このエントリーをはてなブックマークに追加 mixiチェック |
このエントリーをはてなブックマークに追加
PC-9821 | グラフィックボード

Twitter Feedback

トラックバックURL

この記事へのコメント

1. Posted by 9821   2015年08月03日 03:28
記事について、ご教示ください。

----------------------------
PROGRAMMING ERROR: Invalid offset
となり書き込めない。

迷った挙句、0xffを書き込んでみる。
----------------------------
とありますが、
0xffはどこに書き込まれたのでしょうか?

当方も「Invalid offset」エラーが出ており困っていたところこちらの記事にたどり着きました。
2. Posted by 黒翼猫   2015年08月04日 08:47
たしか、コードタイプに 0xff って書きこんだんだと思います
