Intel Matrix Storage Manager 7.6 を Windows 2000に移植【BM】

Windows 2000用の Intel Matrix Storage Driver、つまり Serial ATAは、普通に検索するとバージョン 5.7 になりますが、実際は バージョン 7.0までインストール可能なことはよく知られています。

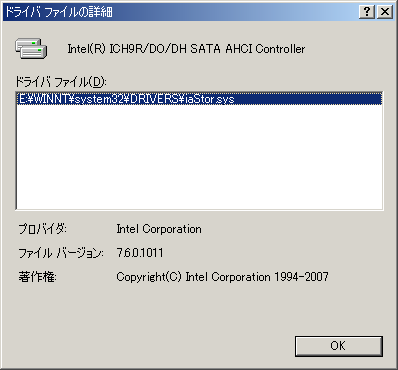

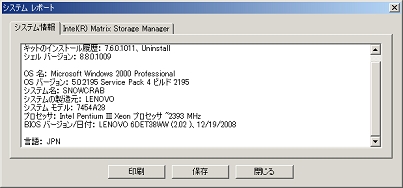

少しデバイスドライバの移植方法について、スキルアップしたので、ためしに 余り 変更点の多くない、バージョン 7.6を移植してみることにしたのでした。

Comments

1. Posted by fbsduser   2010年07月04日 07:26

Hi.
1) Does this driver work with ICH8M chipsets?
2) Does it work as textmode driver (for initial portion of installation)?
3) Is the driver compatible with english versions of Win2k (That's what I got)? Will it install fine?

2. Posted by blackwingcat   2010年07月04日 14:06

Hi, fbsduser
1) It works with ICH8M. Please see. iaahci.inf
2) Yes. It includes both driver.
3) Yes. It includes multilingual Package.

3. Posted by jinjou   2010年07月06日 05:13

Can't believe my good fortune to have found this article, especially only the day after the previous comment.

Found it from http://www.msfn.org/board/topic/138224-windows-2000-on-samsung-nc10-intel-945gse-ich7m/

Thanks for your work.

Looking forward to trying it, though I'm not optimistic that I'll be able to get it to work Toshiba Satellite A305 x64-based PC.

5. Posted by jack   2010年12月26日 17:19

黒翼猫さんこんにちは。
iata76_cd2kb.zipの中のF6ドライバ(Winall\Driver)を組み込んでWindows2000のインストールを行ってみたところ、F6ドライバ読み込みの時に
"Section Files.SCSI.iaAHCI_ICH10R of the INF file is invalid" のエラー表示でストップしてしまいます。

どうもTXTSETUP.OEMファイルの[Files.scsi.iaAHCI_ICH10R]セクションが無いようです。
その他にまた、TXTSETUP.OEMの[scsi]セクションの記述とiaAHCI.inf、iaStor.infの[Strings]セクションの記述が一致しません。
お手数ですがご確認して修正頂けないでしょうか。m(__)m

6. Posted by jack   2010年12月27日 23:23

早速の修正ありがとうございます。
都合で動作確認は年明けになってしまいそうですが必ず報告致します。m(__)m

7. Posted by jack   2011年01月01日 21:47

新年明けましておめでとうございます。

遅くなりましたがiata76_cd2kc.zipのF6ドライバとWINNT.SIFを使ってWindows2000のドライバ統合ディスクを作成し、インストールテストを行いました。すると今回は

"File \i386\$OEM$\iaStor.sys could not be loaded. The error code is 16. Setup cannot continue. Press any key to exit."

のエラーメッセージが出て止まってしまいました。原因解りますでしょうか？
なお、F6ドライバは\$OEM$\TEXTMODEフォルダと\i386\$OEM$フォルダに全てコピーしています。XPでは最新のF6ドライバで統合ディスク作成からインストールまでノーエラーで出来ています。

8. Posted by blackwingcat   2011年01月02日 12:37

作成したISOイメージが540Mこえてるとかじゃないですかね？
統合はSP4とSRP1と基本ドライバのみですか？

10. Posted by jack   2011年01月02日 15:08

428MBのISOイメージをCD-Rに焼いてからインストール試してみましたが、残念ながら"File \i386\$OEM$\iaStor.sys could not be loaded."のエラーメッセージで止まってしまいました。状況変わりません。。。

11. Posted by blackwingcat   2011年01月02日 16:26

別のOS上からWin2000インストールしてませんか？
統合ソフトの一部はブートインストールじゃないとうまく
行かないことがあるみたいですよ。
恐らくHDDのOEMフォルダへのドライバコピーができてないのだと思います

540Mの件は不正確な情報ですが、一部のドライバが
540M超えるとロードできないと言う情報が掲示板にあったので。

12. Posted by jack   2011年01月02日 17:21

いえ、ブータブルCD作成してUSB-CDROMからのブートインストールです。とりあえずもう少し色々試してみて何かわかったらまた報告します。m(__)m

13. Posted by jack   2011年01月06日 09:58

色々試したんですが結果は惨敗・・・
intel matrix strage managerのF6ドライバをtxtsetup.oemで2KインストールCDに組み込むことって出来ないのかな。。。

・matrix strage manager 7.0.0.1020ドライバ組み込み・・・NG
・matrix strage manager 7.6.0.1011(改)ドライバ組み込み・・・NG
・Silicon ImageのSiI3124ドライバ組み込み・・・OK
・matrix strage manager 8.9.0.1023ドライバ組み込み(XPに)・・・OK

14. Posted by blackwingcat   2011年01月06日 10:12

組み込みに使ってるソフトってなんですか？
うちは、nLite で問題なかったんですが

15. Posted by jack   2011年01月06日 16:25

nLiteはコンポーネントの削除のみ利用してまして、通常ドライバとF6ドライバは$OEM$フォルダを使って手作業で組み込んでます。このF6ドライバ組み込みの方で苦戦してまして、XPの時にも相当苦戦しました。

結局判ったのは、
F6ドライバのtxtsetup.oemを編集（今回は特に編集していません）後、
\$OEM$\TEXTMODEフォルダと
\i386\$OEM$フォルダの２箇所にF6ドライバを入れてからwinnt.sifをそれに合わせて編集すると上手く行きそうだということです。
でも2Kでの結果は上記のとおりでした。(^^;;

16. Posted by blackwingcat   2011年01月06日 16:44

ためしに準備済みのCDイメージにAHCIのドライバの統合のみをnLiteでやってみてもらえますか？

17. Posted by jack   2011年02月03日 20:25

nLiteでAHCIドライバの統合のみって出来るんですね。知りませんでした。(^^;;
試してみたらまた結果を報告します。

18. Posted by やまちび   2011年02月22日 19:38

はじめまして
いつも参考にさせて頂いています。

初めて自作でマシンを組んだのですが
こちらのドライバをＳＰ４をnLiteで統合して
2000のインストールに成功したのですが
起動時のデバイスチェックでブルーバックで
Unkwon Hard Errorと出て止まってしまいます。

もしよければお力を貸して頂けないでしょうか？
構成は以下になります
CPU:i5-680
マザー:P755D-E EVO
メモリ:2GB×2
HD:SATA接続
光学ドライブ:SATA接続
グラフィック:GTX285(HDMI接続)

よろしくお願いします。

19. Posted by blackwingcat   2011年02月23日 08:40

SP4以外にSRP1やチップセットドライバも先に統合しておくことをお勧めします。

また、Minidumpが取り出せるならば、どこかにアップしていただけると何かわかるかもしれません。

20. Posted by やまちび   2011年02月23日 23:47

ご返答ありがとうございます。

ご提示頂いたようにSRP1とチップセットドライバを
統合して再インストールしましたら
正常に起動するようになりました。

どうやら認識出来なかったデバイスはUSBみたいでした。
その後PM55チップセットでUSBが使えない問題ありましたが
こちらを参考してUSBも機能するようになりました。

あとは各ドライバをインストールすれば完成します。
ありがとうございました！

21. Posted by Ai   2011年03月08日 11:00

Intel Matrix Storage Manager 7.6 for Windows 2000(Intel 6 Series 対応-type d)がリンク切れになってますが、何か問題でもあったのでしょうか?_?

22. Posted by blackwingcat   2011年03月08日 18:04

記事の更新ミスかな？
ダウンロードしてる方いらっしゃるみたいで気づきませんでした。
ありがとうございます。

23. Posted by scy   2011年10月18日 20:04

大変お世話になりました。

Dell Vostro460（Intel H67)でWindows2000をインストールしてみましたが、iata76_cd2kd.zipから解凍されているACHIドライバをnLiteでCDに焼き込んだ後、WD製の500GBのHDDを認識できていますが、USB認識がダメなので　キーボードは全く使えない。10年8月に　iata76_cd2kc.zipでVostro430（Intel H57）で無事にWin2000をインストールした事があるのに、

24. Posted by blackwingcat   2011年10月19日 21:13

何らかの方法で、USB2.0ドライバを有効にすれば、USB使えるようになると思います。
別の記事で書きましたが、Intel ５シリーズ以降はUSB1.1を使用しないため、USB1.1に2.0ドライバがオーバーライドされているWindows2000では、小細工しないと利用できません。

25. Posted by scy   2011年10月20日 20:43

お返事ありがとうございます。

ご提示頂いたようにG33でWindows2000をインストールしましたら、H67でも正常に起動するようになりました。Nvidiaのドライバーもインストールしました。助かりました。

26. Posted by 2sk405   2012年12月25日 23:41

2013年もおかげさまでメインPCはwin2000で続投できそうです。
win2000インストールとAHCI化についてですが、うちではiata76_cd2kdのsetupを起動したところ「要件を満たしていません」と出て進めませんでした。
ので、IDE互換でインストールされた状態から「SATAモード変更支援ツール」なるものを使用してiata76_cd2kdの中のIaStor.sysを入れたのち、biosをAHCIに切り換えております。
こんな感じですが問題ありそうでしょうか。一応は動いている様子です。

27. Posted by 黒翼猫   2012年12月26日 08:37

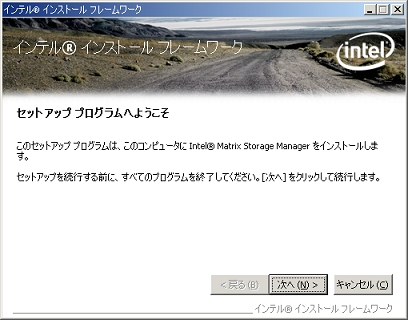

このsetupは AHCIモードでインストールした後にアプリケーションをインストールするためのものです・ω・
ドライバは統合・F6インストールしてください。

28. Posted by svyat   2013年10月20日 08:33

Google UniATA driver, you will be pleasantly surprised :)

29. Posted by yuya   2015年04月15日 11:45

NM10/ich7にWindows2000をAHCI化させるドライバがないのでつくっていただけませんか？

30. Posted by 黒翼猫   2015年04月15日 13:32

既に対応しています。

Intel(R) ICH7R/DH SATA AHCI Controller というのがそうです

31. Posted by yuya   2015年04月15日 17:42

あなたのおかげで、Windows2000をAHCIにすることができた、感謝する。

32. Posted by hi6se   2015年08月14日 01:38

iata76_cd2kf.cab内のTXTSETUP.OEMの326行目、iaAHCI_7とiaAHCI_6の間にiaAHCI_7_1が必要なのではないでしょうか？
nLiteでドライバを統合して生成されるTXTSETUP.SIFが不整合を起こしてうまくいきません。
コピペすれば上手くいきそうですが。

33. Posted by hi6se   2015年08月17日 20:09

iata76_cd2kf.cab内のTXTSETUP.OEMの326行目に、

[HardwareIds.scsi.iaAHCI_7_1]
id = "PCI\VEN_8086&DEV_1E02&CC_0106","iaStor"

を追加したら上手くいきました。
お騒がせしました。

34. Posted by manazashi1000   2016年01月23日 18:01

TOSHIBA Dynabook Satellite K41
Intel Core i5 540M
Intel HM55 (Intel 5 Series/5400)
30GB SSD

この構成で、Win2000のisoにこちらのドライバー＋SP4を統合したのですが、インストール時に「LINE 13303 of the inf file is invalid」と出てしまい進みません。

解決策はないでしょうか

35. Posted by 黒翼猫   2016年01月23日 18:13

統合したISOをどこかにアップして連絡していただければ見てみます

36. Posted by pyxis   2018年07月29日 08:22

はじめまして
いつも拝見、参考にさせて頂いておる者です。
Intel300Series　F6インストール中にIntel Rapid Storage Technology Driver をAドライブで求められ先へ進めないのですが何か解決策はございますでしょうか？

37. Posted by 黒翼猫   2018年07月30日 08:44

フロッピードライブのエミュレータや
フロッピーディスクとして認識できる 特殊なusbメモリ を利用するか
cdにドライバを統合するのが一般的です

38. Posted by pyxis   2018年07月30日 23:56

ありがとうございました。BIOSでモードをACHI⇒RAIDにしたら解決しました。

39. Posted by pyxis   2018年08月02日 22:53

Intel300SeriesでUSBをWindows2000で機能させる事はできますか？

40. Posted by 黒翼猫   2018年08月03日 15:51

サードパーティの PCI Express ボードを使わないと無理です

41. Posted by pyxis   2018年08月04日 12:39

ありがとうございます。
正確に言うとIntel300SeriesでUSBをWinXPで機能させようとしています。
サードパーティの PCI Expressボードを数種類試してみましたが、ドライバがどれも機能せずデバイスマネージャ上でびっくりマークが表示される状態になってしまいます。
XPだからでしょうか？
何度もコメントしてすみません。

42. Posted by 黒翼猫   2018年08月06日 11:10

以前こちらのブログでWin2000で動作確認してる USB 3.0 ボードがあるので、それをさしてみてはいかがでしょう？

43. Posted by pyxis   2018年08月13日 17:01

いつご回答ありがとうございます。
ブログ拝見しました。
当方所有PCがLow Profileであるため、ブログで紹介のあった製品に該当するのが、玄人志向製品のSATA3+USB3.0-PCIEしかなくこれはもう廃盤で手に入りそうにないので試せていないです。

USB2.0でも動作すればうれしいのですが、その場合の手段、代替となる製品情報をご教授いただけると幸いです。
どうかご回答よろしくお願いします。

44. Posted by 黒翼猫   2018年08月13日 17:23

恐らく ASMEDIA の3.0チップ なら楽に動作させられると思います
Low Profile で探してみてはいかがでしょうか？

45. Posted by pyxis   2018年08月15日 13:37

ご回答ありがとうございました。
ASMEDIA製のボードを購入してXPで認識するまでできました。

しかしながら試しにUSBメモリ(USB2.0仕様、及び直近購入したUSB3.0仕様の2種類)、USBマウスを指してみましたが共に認識しません。(デバイスマネージャでみると！マーク表示)これはデバイスに対応したドライバを別途適用させないといけないということなのでしょうか？

続けざまに質問してしまいすみません。
よろしければご教授よろしくお願いします。

46. Posted by 黒翼猫   2018年08月15日 15:58

現物ないのでちょっとアドバイス難しいです

https://community.hwbot.org/topic/148767-how-to-install-usb-on-xp-with-skylake/?page=3
インターネット調べるとこのあたりの情報が参考になりそうです

47. Posted by RKT   2018年08月17日 16:27

2018年6月公開の下記アイテム
「Intel Inf Chipset Driver for Windows 2000/XP/2003/Vista/7/8 x86/x64 v9.4.2.1020+v9.4.4.1006+v10.1.19.1+AHCI Bug Fixed version」

zip内のbwc.txtには、「remove iastore.inf and iahci.inf.」と記載があるのですが、
これはAllフォルダ内のiaStor.infとiaAHCI.infの事を指しているのでしょうか？
単純にファイル名の記載誤りですかね？

48. Posted by pyxis   2018年08月18日 17:02

いつも回答ありがとうございます。
https://community.hwbot.org/topic/148767-how-to-install-usb-on-xp-with-skylake/?page=3

いろいろと試していますがなかなか現象が改善されないです。

49. Posted by 黒翼猫   2018年08月20日 16:42

All Folder 内のiaStor.infとiaAHCI.inf を指しています

51. Posted by luigi   2019年03月07日 15:41

Hello BlackWingCat and company.
I have been trying to install Windows 2000 Advanced Server on a Dell Optiplex 790, and including the SATA Controller driver has not been working. I have been using the latest iata76_cd2kh driver package along with a USB drive setup using WinSetupFromUSB 1.8. This allows me to load the driver as a floppy image, once the image has been made, which I am able to do with another program. However, after testing the PCH drivers from 5 series through 8 series, along with quite a few others, I have been unable to load the install process properly. After the driver loads and Windows 2000 Setup starts, I get a BSOD with error 0x0000007B ... INACCESSIBLE_BOOT_DEVICE. I am uncertain if the driver for PCH Series 6 is included in the package, but it should be based on other entries. Could you let me know if I am missing something here?

System Specs: Dell Optiplex 790
Intel Core i5-2400
4GB RAM non-ecc
80GB Seagate Barracuda
SATA Chipset: Intel 6 series/C200 Series Chipset Family SMBus Controller

Thanks,
luigi

52. Posted by 黒翼猫   2019年03月07日 21:44

>>51
Can you check your AHCI Device ID with other System, for example WinPE?

53. Posted by wv49q   2020年04月15日 10:49

ダウンロードしようとすると404エラーになります。
