1: セントーン(WiMAX) 2013/11/10(日) 12:26:22.36 ID:lLu7Fop40
東京大学は、家庭用インクジェットプリンタを用いてさまざまな電子回路素子を印刷する技術を開発したと発表した。

同成果は、同大大学院 情報理工学系研究科 電子情報学専攻の川原圭博准教授によるもの。英Microsoft
Research(MSR)、米Georgia Institute of Technologyと共同で行われた。詳細は、9月にチューリッヒで開催された国際会議「UBICOMP 2013」にて発表された。

001
銀ナノインクを装填したインクジェットプリンタ

 002
インクジェットプリンタで作成した透明回路基板

003

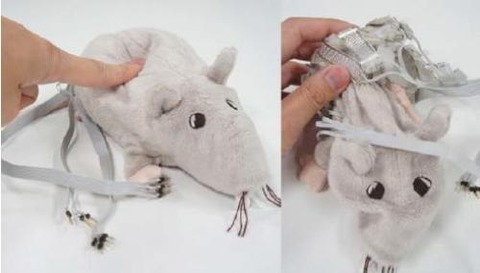

柔軟なタッチセンサにより触ったことが検知可能なぬいぐるみ

紙やシート状のプラスチックなど、柔らかく変形可能な素材の上にセンサや電子回路を実装するフレキシブルエレクトロニクス技術が注目を集めている。これまで、最先端の研究成果では、厚さ約2μmの極薄フィルム上に有機半導体を用いて電子回路を作成することにも成功している。しかし、こうした電子回路を作成するためには、特殊な装置と高度な知識とスキル、時間が必要だった。例えば、回路素子用の配線を印刷するだけでも、スクリーン印刷技術ではマスクを製作する手間を要し、高価な産業用インクジェットプリンタを用いる場合でも、ヘッドの動きとノズルを数μm単位で精密に制御するため、その代償として印刷速度が遅く、手のひらサイズのパターンを印刷するのに数時間を要していた。

今回、研究グループは、一般的に入手可能な家庭用インクジェットプリンタと市販の銀微粒子を含むインク、写真用紙やPETフィルム、導電性テープなど、従来の1/100程度の価格の機器・部材を使って、これまでの1/100以下となる1分程度の時間で、高度な電子回路素子を作成することに成功した。中でも、銀ナノ粒子インクにおいては、従来品は印刷後に加熱などの後処理が必要だったが、三菱製紙が市販している後処理が不要な化学焼結銀ナノ粒子インクを利用することで、大幅な時間短縮を図ることに成功したとする。

つづく

引用元: ・http://hayabusa3.2ch.net/test/read.cgi/news/1384053982/

2: セントーン(WiMAX) 2013/11/10(日) 12:27:09.32 ID:lLu7Fop40
また、家庭用のインクジェットプリンタを利用した場合、従来の製造法と比べて導電性や精度が犠牲になってしまうため、同インクはこれまでテスト用途に用いられるのに限られていた。しかし、インクや紙の特性解析と独自の設計方法を考案することにより、電子回路素子の配線だけでなく、高感度なタッチセンサや、水分センサ、通信用の高感度なアンテナなども作成できることを確認したという。また、ラミネートコーティングを施すことで、酸化を防いだり耐水性を持たせたりすることもできるとしている。

なお、同技術のみで、トランジスタや太陽電池、発光ダイオードといった素子を作成することはできないが、印刷した配線パターンの上に既存の素子を導電性両面テープで貼り付けることで、電子回路として動作させることができる。これにより、研究者やエンジニアがより手軽に柔軟な電子回路を製作できるようになるとするほか、ホビイストやMaker、アーティストが手軽に回路の試作を繰り返すことができるようになるとする。また、一般ユーザーでも、本やメッセージカード、折り紙やペーパークラフトなどに電子回路による仕掛けを組み込むことも可能になるとコメントしている。

http://news.mynavi.jp/news/2013/11/08/237/index.html


6: 栓抜き攻撃(京都府) 2013/11/10(日) 12:28:06.23 ID:2Wg5SPVH0 BE:133251473-PLT(12201)
早く実用化しろ、自家エッチングは面倒過ぎるし不安定。ピン間2本が安定しない。

9: フェイスクラッシャー(東京都) 2013/11/10(日) 12:31:45.40 ID:h9otK8RX0
これ、上手く使えば個人で多層基盤もいけそうじゃね

12: ダイビングエルボードロップ(千葉県) 2013/11/10(日) 12:34:45.04 ID:eMoIkfCg0
>>9
3Dプリンタならスルーホールも含めて基盤ごと作れそうじゃね?

16: ハイキック(東日本) 2013/11/10(日) 12:41:51.23 ID:4kc5YSml0
>>1
きたー!
はやく発売しろ!!!
ずっと個人で回路基板をやりたかったが、買わなきゃいけないもんが多すぎるし、結局高い
ついにおれがブレッドボードから卒業する日が来た!!!

17: バーニングハンマー(庭) 2013/11/10(日) 12:45:40.53 ID:uIhLKelB0
これは買い

20: ときめきメモリアル(茨城県) 2013/11/10(日) 12:49:33.63 ID:8oILUVtr0
普通のインクですらぼったくり価格なのに銀入りのインクなんて数万円レベル間違いないぞw

22: アイアンフィンガーフロムヘル(栃木県) 2013/11/10(日) 12:51:34.31 ID:4dIPzw+y0
つうかお前ら普通に回路なんて作れるの?

45: ハイキック(東日本) 2013/11/10(日) 14:38:50.71 ID:4kc5YSml0
>>22
プログラマは、今はソフトオンリーの時代ではない
最低限の回路くらいはできるよ 皆

26: サッカーボールキック(愛知県) 2013/11/10(日) 12:53:41.32 ID:jztlQXok0
誰かが企業として基板インクジェットプリンタを買って
1個単位で基板をプリントする商売した方が効率いいんじゃない?

31: 目潰し(埼玉県) 2013/11/10(日) 12:59:24.65 ID:1MPv3vl00
>>26
オッスお願いしまーす!

35: フォーク攻撃(大阪府) 2013/11/10(日) 13:07:16.21 ID:9LgAcr7Y0
>>26
amazonがやって欲しいな

27: 栓抜き攻撃(神奈川県) 2013/11/10(日) 12:54:40.81 ID:KwMBgLeA0
部品ははんだ付けじゃなくシール?
実験基板用ってことであって完成基板にするには使えなさそう

30: セントーン(神奈川県) 2013/11/10(日) 12:58:52.43 ID:EhW0gnBu0
フィルムの上に配線印刷してあるやつ
可動部分との接続なんかに付いてるやつ、ときに凄く細い
あれ、修理できない?

36: マスク剥ぎ(愛知県) 2013/11/10(日) 13:09:14.26 ID:rVxoHws+0
はよ、コンシューマ向けに製品化しろ。
ユニバーサル基板では、もう辛い・・・老眼が。

37: レッドインク(茸) 2013/11/10(日) 13:29:02.84 ID:zHAu31GA0
やめろww
こんなの出たら基板屋やってる俺が死ぬ!!

38: 栓抜き攻撃(神奈川県) 2013/11/10(日) 13:33:02.07 ID:KwMBgLeA0
>>37

20センチ角くらいの単層基板を一枚作ってくれって
パターン渡したら幾らくらいで作ってもらえるもんなん?

56: ランサルセ(茸) 2013/11/10(日) 16:24:23.59 ID:Sci3YXvJ0
>>38
うちは個人向けに作ってないし
まして単層なんて作ってない上に
L/S 25/25クラスは余裕で量産してるラインだから超高いぞw
他社の倍以上する

53: エメラルドフロウジョン(東京都) 2013/11/10(日) 15:56:48.56 ID:RskV0WgV0
>>37
むしろ機械のコストが下がって多品種パラレルに製造できるようになるんじゃね?

コンシューマには来るとは思えんけど。
日常で基板作りたいなんて人まずいないしw

43: ラ ケブラーダ(WiMAX) 2013/11/10(日) 14:18:11.39 ID:6A2lHl150
自作回路は基板焼きたいけど結局面倒で…
一品もので簡単なものならブレッドボードで試作、その後ユニバーサル基板だな

44: スリーパーホールド(チベット自治区) 2013/11/10(日) 14:18:23.46 ID:u/sKSNZs0
はんだ付けできる耐久性はあるのか

47: ハイキック(東日本) 2013/11/10(日) 14:41:21.95 ID:4kc5YSml0
ユニバーサル基板の弱点

 俺の半田付けが下手すぎて、ノーマルピッチですらブリッジするw

48: 栓抜き攻撃(京都府) 2013/11/10(日) 14:42:29.80 ID:2Wg5SPVH0 BE:355337478-PLT(12201)
>>47
どうすればそうなるんだよw 表面張力のおかげでブリッジさせるほうが難しいだろw

49: ダブルニードロップ(茸) 2013/11/10(日) 14:52:57.45 ID:Awh/pNy/0
>>47
ちゃんとコテ先選べよw

半田使えないのがネックだなぁ
カシメかなにかでアイランド後付けできると良いな

57: ジャーマンスープレックス(京都府) 2013/11/10(日) 16:28:27.66 ID:bnofBwsz0
今まで個人で遊んでる人は、切り絵みたいに
ちまちま金属箔をカッターでくり抜いてるんだと思ってたわ

58: ハーフネルソンスープレックス(長野県) 2013/11/10(日) 16:53:06.64 ID:SbVtIMBi0
これエプソンが数年前にやってたぞ?
フレキシブルEL液晶とセットで。
耐久性がなくて世の中に出なかったけど。

59: バックドロップ(東京都) 2013/11/10(日) 16:56:40.27 ID:PEsRnuxq0
普通にプリント基板が作れるんなら欲しい

60: バーニングハンマー(東京都) 2013/11/10(日) 17:11:57.90 ID:v8z7JEih0
プリントアウトからフォトエッチングするのは昔からあっただろ
SOPのピン間一本くらいならいける

今はデータ送れば10枚くらいから激安で
両面スルーホール作って送ってくれる海外の業者があるぞ

64: フロントネックロック(関西地方) 2013/11/10(日) 17:25:43.84 ID:3OWfE71c0
3Dプリンタなんかよりよっぽど夢があるなw

74: ストマッククロー(愛知県) 2013/11/10(日) 18:58:23.27 ID:pNBDWiE20
あかん。
どんどん下請けの仕事が消えていくw
