235: Socket774 2014/07/10(木) 12:12:39.56 ID:NuwmfrIJ.net

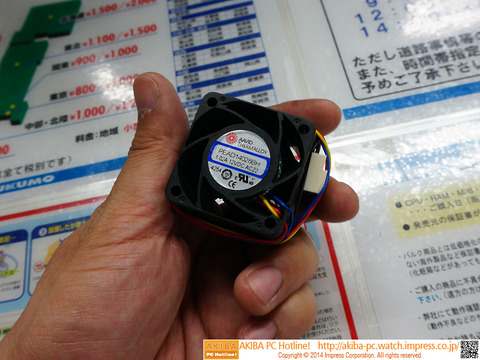

自走するほどの高風量、最大2万rpmの超高速4cmファンが発売
http://akiba-pc.watch.impress.co.jp/docs/news/news/20140710_657251.html
01

おまえらきましたよ
240: 自走PC ◆ehee6JJFmw 2014/07/13(日) 22:18:44.40 ID:MjAdey8M.net
発起!
・80x25mm 20000~35000rpm x4発(自作もとい改造)
・角速度センサーとPSDセンサーx4から得られる情報で姿勢制御
・Fanは全て同一方向回転、カウンタートルクは推力偏向でなんとかする

何するの? → 夏だしFanを轟音化する
結果どうなるの? → 浮くはず
なんで8cm? → 12cmは重いし金かかるから
なんで4発? → 双発じゃ不安定だったし、5発以上は重いし金かか(ry
PCじゃなくね? ← (∩゚д゚)アーアーきこえなーい

途中で挫折したら新しいFanの動画だけうpして逃げる

引用元: 轟音PC総合スレ +9dB

244: Socket774 2014/07/14(月) 20:44:55.40 ID:mDWKlIlA.net
ご安全に頑張ってほしい
>>240楽しみにしてるぜ

239: Socket774 2014/07/12(土) 22:28:57.61 ID:emReJ10T.net
ニコニコでホバークラフトPCがランキング載ってたw


241: Socket774 2014/07/14(月) 02:02:53.17 ID:eS7H3R4V.net
きたか…!!

  ( ゚д゚ ) ガタッ
  .r   ヾ
__|_| / ̄ ̄ ̄/_
  \/     /

242: Socket774 2014/07/14(月) 08:29:02.33 ID:81bjMuWU.net
キタ━━━━(゚∀゚)━━━━!!

243: Socket774 2014/07/14(月) 12:15:54.68 ID:T1auunBP.net
当時みんなでワイワイ言ってた構成を思い出すなww
怪我にだけは気を付けてくれ

245: Socket774 2014/07/14(月) 21:02:30.58 ID:zfeSl5z5.net

248: Socket774 2014/07/15(火) 04:37:39.24 ID:9tM1o5D1.net
>>245
これにNACなら乗りそうだな

BRIXproをこれに乗せるとかどうよ?

249: Socket774 2014/07/15(火) 09:41:24.19 ID:DTDG8ZoK.net
>>248
とりあえずバッテリーも載せないとな

253: Socket774 2014/07/17(木) 19:00:40.48 ID:0Iguyfu+.net
>>249
スマホ用リチウム電池利用したら意外と行ける気がする

246: Socket774 2014/07/14(月) 23:00:58.76 ID:IaylvXyf.net
怪我をするほど凶暴なPCかw

247: Socket774 2014/07/15(火) 00:24:36.12 ID:OOXXH/Qu.net
夢がひろがりんぐ

250: 自走PC ◆ehee6JJFmw 2014/07/16(水) 00:03:06.28 ID:Ek04uEPP.net
NUCとかを積載しながら離陸できるマルチコプターって50万円ぐらいするんじゃないかなぁ
なんせ1kgの物体を浮遊させるために1000W近くぶち込む世界だし
いやマジ重力ぱねぇッスよ

251: Socket774 2014/07/16(水) 02:55:29.82 ID:6z5CruRh.net
RasberryPiだったら楽勝かも。

252: Socket774 2014/07/17(木) 18:47:13.12 ID:3Xf+W5DW.net
今流行りのPhantom2ならNUCぐらいならあがるのかなぁ。
buy-store-acc818a6cd2cd94337e6f45d3bc53dd4

http://www.dji.com/product/phantom-2

254: 自走PC ◆ehee6JJFmw 2014/07/27(日) 22:58:56.05 ID:BOEUNfb2.net
途中報告
254-1
254-2

一番面倒で退屈な部品製作が完了
来週末ぐらいに安定化制御なしでテストフライト予定
その時点で墜落してあぼーんするかもだから動画も撮るよ!

255: Socket774 2014/07/27(日) 23:26:23.34 ID:60mzyJ2S.net
>>254
>安定化制御なしで
死亡フラグ

256: Socket774 2014/07/28(月) 01:15:29.10 ID:Rco41rYl.net
一体何が始まるんです!?

259: Socket774 2014/07/29(火) 21:14:30.61 ID:Js+ArlNW.net
>>256
夢を飛ばすんだ

260: 自走PC ◆ehee6JJFmw 2014/07/31(木) 22:02:51.35 ID:kGTXwJEa.net
組み立てたので写真うp
飛ばすまでにこのスパゲッティみたいな配線を何とかしないと…
260-1

ベースになったファン(San Ace 80 109R0812S412 数年前にジャンク屋で仕入れた物)
260-2


263: Socket774 2014/07/31(木) 23:40:23.90 ID:P/xbmCOk.net
>>260
おおすげえw
問題は浮力が足りるかだが……

265: Socket774 2014/08/01(金) 04:13:42.81 ID:QABqFpXp.net
>>260
0.18A?浮きそうにないなぁ

266: Socket774 2014/08/01(金) 04:22:31.81 ID:sJ1BLeTM.net
>>265
中身は全くの別物にしてるようだからそこに期待。

0.18A用のブレードがどこまで耐えられるか…だなぁ…
速度上げすぎれば砕けて爆発四散、十分凶器になるぜ。

267: Socket774 2014/08/01(金) 07:26:22.28 ID:ytytnZFs.net
>>260
なんとまぁ… このコードで電流足りるのか、不安ですが…

268: 自走PC ◆ehee6JJFmw 2014/08/01(金) 21:03:52.49 ID:a50dXWCG.net
調整兼ねて室内で軽く回してみたよ
結果は上々

いくつか補足事項
今回はPCが飛ぶわけではなく、あくまでファンの自立浮遊が目標です。
準備したファンは8cm角の物4つで、1つあたり10A(@12V)、全体で約500Wの消費電力。
電源は3セル(約12V)のリチウムポリマーバッテリーで連続50Aの放電が可能。モーターアンプは連続22Aの物4つ。
強度に関しては最高回転時に自壊しないことを確認していますが、万が一の破損に備えて
操縦は十分な距離をとり遮蔽物の陰から行います。

>>267
写真中央右側の赤黒コードとコネクタは、ファンの回転方向確認のために使ったやつで
飛ばす時は根元に見切れてる黄色のコネクタ(80A許容)とバッテリーまで14ゲージ(2sq)で直結だからかなり余裕あるよ

261: Socket774 2014/07/31(木) 22:17:47.14 ID:mIaKICsa.net
全力で悪ノリという姿勢がまた良い

264: Socket774 2014/07/31(木) 23:41:21.51 ID:fD35RG82.net
空飛ぶPCとかマジドラえもんの世界だな

269: Socket774 2014/08/01(金) 21:20:08.09 ID:KM1eo6MO.net
10Aとか…

270: Socket774 2014/08/01(金) 21:53:50.81 ID:rjjHilz0.net
4つのファンで500Wとは胸厚

271: Socket774 2014/08/01(金) 22:06:02.15 ID:wqoqbEmk.net
すげえ……

272: Socket774 2014/08/02(土) 08:39:54.80 ID:qVWgqgVu.net
アンタ 最高だぜ!! GJ

273: 自走PC ◆ehee6JJFmw 2014/08/02(土) 15:31:44.23 ID:EopZiKkQ.net
朝からずっと雨だぜ
飛ばしてはならぬというお告げか…

274: Socket774 2014/08/02(土) 23:47:43.05 ID:8O0qIljj.net
風力で自走する「アキバ最速PC」がデモ、1万回転ファンを4基搭載
http://akiba-pc.watch.impress.co.jp/docs/news/news/20140802_660687.html

277: 自走PC ◆ehee6JJFmw 2014/08/03(日) 09:42:06.45 ID:Cbp0C4jC.net
>>274
うわーばかだなぁー

雨降ってなかったから屋外で撮影してきたよ 20秒じゃ物足りない?
http://youtu.be/Ep-GRjDOUd0



ご覧の通りこの機体にはプロペラのカウンタートルクを抑制する仕組みがなくて、ヘリコプターで言うところのテールローターが無い状態
人が乗ってたら操縦できないし目が回って大変だけど、「遠隔操縦なら問題なくね?」「むしろジャイロ効果で安定するんじゃね?」
っていう逆転の発想でこの有様だよ(決して考えるのが面倒になったわけではない…)

外周部分に4枚ぐらい翼つければついでに揚力稼げそうだよね
あと、その翼にフラップもといフラッペロンでもつけたら飛行制御もできそう

278: Socket774 2014/08/03(日) 09:44:07.04 ID:L6IA5HSx.net
>>277
すげえ浮いてるwww

279: Socket774 2014/08/03(日) 10:05:44.14 ID:ADFz9dYQ.net
>>277
すげええええええええ

283: Socket774 2014/08/03(日) 10:34:51.30 ID:2U2G6Nwl.net
>>277
面白かった
マジ面白かったwww

284: Socket774 2014/08/03(日) 10:37:56.77 ID:XHmUr5cd.net
>>277
これはwwwwwwwwww

285: Socket774 2014/08/03(日) 10:40:59.94 ID:/vkc1pE/.net
>>277
すげーーーーーーー
インパクトとしては

286: Socket774 2014/08/03(日) 10:43:54.00 ID:aYwPSFCT.net
>>277
うわーばかだなぁー(褒め言葉
これもこれでシュールで良いけど、ファンの回転方向を互い違いにするとカウンターになるのかな。
送風方向変えずにやろうとすると難しいけど。

288: 自走PC ◆ehee6JJFmw 2014/08/03(日) 11:31:10.75 ID:Cbp0C4jC.net
見てくれた人ありがとう!
せっかくだから動画整えてニコ動にもうpしようかな

>>286
回転を逆にする場合はプロペラのピッチも逆にしないといけないんだけど
相性のとれたコンプリメンタリーな逆回転ファンなんて製造されてないから…難しい><

285: Socket774 2014/08/03(日) 10:40:59.94 ID:/vkc1pE/.net
>>274<<<<<<<<<<<越えられない壁<<<<<<<<277
だわw
蝉の鳴き声と今にも爆発しそうなファンの音が最高ww

280: Socket774 2014/08/03(日) 10:08:35.21 ID:yo0BPfCg.net
浮いたwwwwww

281: Socket774 2014/08/03(日) 10:19:58.56 ID:7+jiPnlT.net
回転しながらカメラ出前に飛ぶ姿がUFOちっくで最高に変態過ぎるwww

282: Socket774 2014/08/03(日) 10:34:28.12 ID:q2csW11/.net
かっけえええええええええええええええ

287: Socket774 2014/08/03(日) 10:47:21.67 ID:I7Hj7LiW.net
これは酷いwwww

289: Socket774 2014/08/03(日) 12:00:23.55 ID:XHmUr5cd.net
NUCとモニターもつけて空飛ぶPCにしようぜw

290: Socket774 2014/08/03(日) 12:08:28.46 ID:I7Hj7LiW.net
ブレード自作は難しそうだからコイルを逆に巻き直したら良いんじゃね?

293: 自走PC ◆ehee6JJFmw 2014/08/03(日) 15:49:54.63 ID:Cbp0C4jC.net
http://www.nicovideo.jp/watch/sm24150968

ニコ動にも投稿完了…
なれないことすると疲れるなぁ

>>290
使ってるモーターはいわゆる同期式3相モーターってやつだからコイル巻き直さなくても
出てる3本線のうち2本を入れ替えてアンプにつないだら逆転はするよ
ただ、ブレードの形状が逆転に対応できないから風量だだ下がり&最悪破損する

294: Socket774 2014/08/03(日) 16:07:15.45 ID:2U2G6Nwl.net
>>293
マイリストに登録完了しましたわw
