843: Socket774 2018/06/21(木) 17:05:57.91 ID:e89C27J3
富士通、ポスト「京」の中核となるCPUの試作チップを完成

富士通株式会社と理化学研究所(以下、理研)は21日、スーパーコンピュータ「京」の後継機として共同で開発を進めているポスト「京」について、富士通が中核となるCPUの試作チップを完成し、機能試験を開始したと発表した。

 富士通と理研では、2006年よりスーパーコンピューター「京」を共同で開発し、2012年に完成、共用が開始された。現在、両者は、文部科学省が「京」の後継機として推進するポスト「京」の開発を、2021年ごろの共用開始を目指して進めている。

続きはソースで
https://cloud.watch.impress.co.jp/docs/news/1128848.html


001

845: Socket774 2018/06/21(木) 17:26:16.83 ID:Fdy6G3oq
>>843
今試作ってことは液浸7nmかね?
EUVのリスク生産ってもう始まってたかな

846: Socket774 2018/06/21(木) 19:53:48.82 ID:cEx9Ir7Y
>>843
何 nm か、とかは一切公表されないみたいですね、糞ですね

847: Socket774 2018/06/21(木) 20:16:36.56 ID:e89C27J3
ポスト京のARMはTSMCの7nmという話はあるけど、今のところ正式発表はなさそう

851: Socket774 2018/06/22(金) 06:13:14.01 ID:IvBHMQR9
2016年の記事だが

ポスト「京」スパコンに初の7ナノ半導体 100倍の処理性能…大幅に上回るか
http://www.sankeibiz.jp/business/news/160820/bsj1608200500002-n1.htm
> ただ、当初は心臓部に当たるCPU(中央演算処理装置)に搭載する半導体の線幅を
> 10ナノメートルで基本設計していたが、
> より微細な7ナノメートル半導体技術が実用化レベルに達したことから設計を抜本的に変更。
> 7ナノメートル半導体を使った試作・詳細設計を当初より1年近く遅い17年度中とした。

854: Socket774 2018/06/22(金) 10:30:32.09 ID:NA+crqfS
>>851
10nmが20nmのように使いにくいプロセスだったことも影響してそう

引用元:http://egg.5ch.net/test/read.cgi/jisaku/1525078607/

509: Socket774 2018/06/22(金) 00:18:41.31 ID:eYe8d6kA
スパコン「京」の後継機、CPUの試作チップ完成 国際会議で試作機披露へ
ttp://www.itmedia.co.jp/news/articles/1806/21/news124.html
文部科学省の有識者会議は13年5月に世界一奪還を目指し、
総額1000億円規模の開発費を投じて「京」の100倍の性能を持つ次世代スパコンを開発すると発表。
同年12月から理化学研究所がその開発主体となった。
14年10月には富士通と共同で基本設計を開始し、試作や詳細設計を進めていた。
そして今回、富士通がCPUの試作チップを完成させ、初期動作の確認を行ったという。

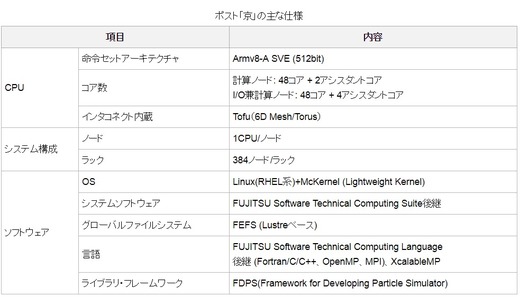

ポスト京のCPUには英Armの命令セットアーキテクチャ「Arm v8-A」を採用し、
高性能計算(HPC)システムのベクトル処理能力を拡張する「拡張命令セットアーキテクチャ」(Scalable Vector Extension)を実装。
幅広いソフトウェアのエコシステムを活用できるようになっているという。
これを支えるマイクロアーキテクチャは富士通がスパコン開発で培ってきた技術をベースとし、
京で実現したメモリバンド幅や倍精度演算性能をさらに強化。
深層学習(ディープラーニング)などで重要になる半精度演算にも対応したという。
また、最先端の半導体技術で消費電力あたりの性能も高めた。

516: Socket774 2018/06/22(金) 00:54:15.17 ID:Z/ixcY3Q
>>509
ARMベースにベクトル演算器かよ
これ半分NVIDIAだろ

515: Socket774 2018/06/22(金) 00:51:21.44 ID:FWztatQV
>>509
なんで死臭が漂ってたSPARCなんかでスパコンっ作ったのだろ?
1120億円の税金を費やしたのは失敗だったな

追い込まれた富士通SPARCサーバー、最後の国産機は生き残れるか
http://tech.nikkeibp.co.jp/it/atcl/column/16/090800200/041700017/

510: Socket774 2018/06/22(金) 00:26:49.68 ID:xd69jXar
1000億ってすごいと思うでしょ?
マイクロンのFab15は今年2000億投資してるよ

512: Socket774 2018/06/22(金) 00:29:34.61 ID:LFzjORtv
>>510
それなら東芝はNANDにまた1兆5000億円投下するそうだが、
そもそもFab建設と新チップ開発を同じ土俵で比べること自体がナンセンス

514: Socket774 2018/06/22(金) 00:35:27.95 ID:xd69jXar
>>512
1企業に負ける世界一奪還(笑)に意味がないってこと

517: Socket774 2018/06/22(金) 00:58:13.41 ID:PUafNBxV
>>514
意味がわからん
国の総力を出し切って開発に乗り出すわけじゃない
富士通に仕事を与えるためにやってるだけだ
安く済まそう思ったらAMDのZen2で全て開発してしまえば1億もかからん

520: Socket774 2018/06/22(金) 01:46:08.48 ID:TCrx45pu
日本コンピュータ業界がスパコンの性能競争から脱落してるのを防ぐように見せるためのポスト京でもあるからなぁ
中国のスパコンだってIntel・NVIDIA入ってるし別に国産技術だけで構成する必要性はない

521: Socket774 2018/06/22(金) 01:48:40.17 ID:UL1M2su6
というか量子コンピューターが現実味を帯始めシリコンCPU開発への牽制はもう要らないってことだろ

513: Socket774 2018/06/22(金) 00:30:59.27 ID:VrP1Agrz
国産スパコンは開発期間が長すぎて
完成した頃には仕様が陳腐化してるのがネック

519: Socket774 2018/06/22(金) 01:36:04.70 ID:4XdWEesA
>>513
もうほんとソレな

525: Socket774 2018/06/22(金) 02:24:33.49 ID:ndOGMcKz
CELLのIBM・SONY・東芝のように、AMD・富士通・東芝でCELLみたいの作ればいいのに・・
ゲーム機やスパコンや家電にも使えるような

引用元:http://egg.5ch.net/test/read.cgi/jisaku/1529058305/
