TC-80N3改造

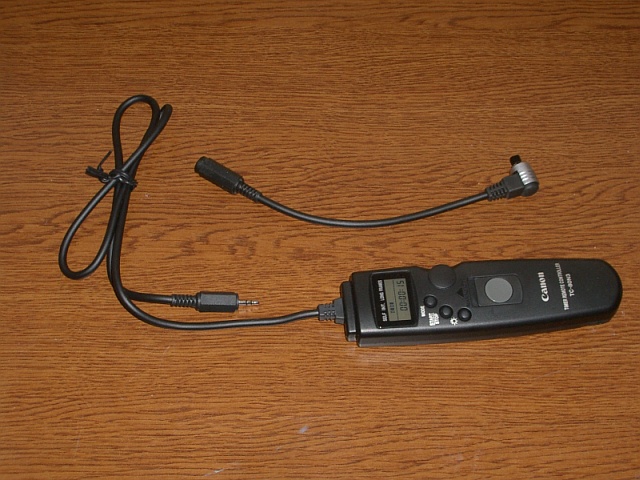

CanonのﾀｲﾏｰﾘﾓｰﾄｺﾝﾄﾛｰﾗｰTC-80N3を入手しD50で使えるように改造しました。(注1)事前に「TC-80N3 改造」でぐぐって情報入手、ﾊﾝﾀﾞだけで問題なさそうです。
用意したもの
TC-80N3：ﾖﾄﾞﾊﾞｼのﾎﾟｲﾝﾄで購入
2.5mmφｽﾃﾚｵﾌﾟﾗｸﾞ：千石電商で通販
ﾊﾝﾀﾞごて、ｶｯﾀｰ、ﾆｯﾊﾟｰ、ﾗｼﾞｵﾍﾟﾝﾁ、ﾄﾞﾘﾙまたはﾔｽﾘ
注)実際D50で使うには誠報社のTRC接続ﾕﾆｯﾄが必要です
改造方法
1)80N3から出ているｹｰﾌﾞﾙを適当な長さでｶｯﾄします
今回は先から10cm余りで切ってみました
2)本体側のｹｰﾌﾞﾙの皮むきをすると赤線、白線、被覆無し(以下黒)の3芯がでます
3)ﾌﾟﾗｸﾞに付いているｶﾊﾞｰを先に通します(忘れがち･･･)
4)中心から赤、白、黒になるように結線しますので、ﾊﾝﾀﾞは外が黒、真ん中の奥が白、先が赤です
白を長く、赤が少し短め、黒はﾊﾝﾀﾞの後でｶｯﾄします
5)ｼｮｰﾄしないように注意深く赤白黒とﾊﾝﾀﾞし（何かに固定すると楽です）余った黒をｶｯﾄします
6)この状態で電池を入れてｶﾒﾗ(TRC接続ﾕﾆｯﾄ)に接続詞動作確認します
7)OKならﾌﾟﾗｸﾞｶﾊﾞｰを戻して完成です:-)
ついでに切り離した側も使えるようにします
1)ｺﾈｸﾀｶﾊﾞｰを通します(きつかったのでﾔｽﾘで削りました）
2)ﾌﾟﾗｸﾞと一緒に買っておいたｼﾞｬｯｸに同じく中心が赤になるように結線します
ｼﾞｬｯｸ側は端子形状が違って、左が赤、右が白、長いのが黒です
これで20Dなどでも元通り使えるようなります(はずです(汗））
実はﾉｰﾏﾙｹｰﾌﾞﾙをそっくり2.5mmｽﾃﾚｵをﾌﾟﾗｸﾞに変更するつもりでしたがTC-80N3のﾌﾞｯｼｭが抜けなかったので挫折しました。
しかも再組み立てすると液晶の表示が変になったり冷や汗ものでしたので、ｹｰﾌﾞﾙ切るほうが楽だと思います。
でもまぁ実際D50で使われる方はTRC接続キット＜接続ユニット＋TRC＞を買った方が早くて安いかと・・・
EOS KissD,KissDN/＊istDSの方は改造する価値が有るかと思います。便利便利。
※改造すると保障は受けれません
今回は先から10cm余りで切ってみました
2)本体側のｹｰﾌﾞﾙの皮むきをすると赤線、白線、被覆無し(以下黒)の3芯がでます
3)ﾌﾟﾗｸﾞに付いているｶﾊﾞｰを先に通します(忘れがち･･･)
4)中心から赤、白、黒になるように結線しますので、ﾊﾝﾀﾞは外が黒、真ん中の奥が白、先が赤です
白を長く、赤が少し短め、黒はﾊﾝﾀﾞの後でｶｯﾄします
5)ｼｮｰﾄしないように注意深く赤白黒とﾊﾝﾀﾞし（何かに固定すると楽です）余った黒をｶｯﾄします
6)この状態で電池を入れてｶﾒﾗ(TRC接続ﾕﾆｯﾄ)に接続詞動作確認します
7)OKならﾌﾟﾗｸﾞｶﾊﾞｰを戻して完成です:-)
ついでに切り離した側も使えるようにします
1)ｺﾈｸﾀｶﾊﾞｰを通します(きつかったのでﾔｽﾘで削りました）
2)ﾌﾟﾗｸﾞと一緒に買っておいたｼﾞｬｯｸに同じく中心が赤になるように結線します
ｼﾞｬｯｸ側は端子形状が違って、左が赤、右が白、長いのが黒です
これで20Dなどでも元通り使えるようなります(はずです(汗））
実はﾉｰﾏﾙｹｰﾌﾞﾙをそっくり2.5mmｽﾃﾚｵをﾌﾟﾗｸﾞに変更するつもりでしたがTC-80N3のﾌﾞｯｼｭが抜けなかったので挫折しました。
しかも再組み立てすると液晶の表示が変になったり冷や汗ものでしたので、ｹｰﾌﾞﾙ切るほうが楽だと思います。
でもまぁ実際D50で使われる方はTRC接続キット＜接続ユニット＋TRC＞を買った方が早くて安いかと・・・
EOS KissD,KissDN/＊istDSの方は改造する価値が有るかと思います。便利便利。
※改造すると保障は受けれません
