カメラ修理 minolta SRT101(ミノルタSRT101)

こんにちは。

明日はもう3月です。
あっという間に1ヶ月が経ってしまいました。はやいですねぇ。

さて今日は、minolta SRT101です。

SRT101は1966(昭和41)年に発売されました。

布幕横走りシャッター、TTL開放測光のマニュアル高級機です。

CLC(コントラスト・ライト・コンペンセータ)式測光方式が特徴です。横長時の画面上下で分割測光することで、空の明るさに引きずられて地部の被写体がアンダーになりにくいよう補正される仕組みだそうです。

そのため、一般的には接眼レンズ左右に配置される例が多いCdSですが、本機ではペンタプリズムの頂部前後に1個ずつ配置されています。


総合整備一式を行いました。

RIMG1773

トップカバーを外したところ。

プリズム上、CdSが前後に配置されているのが分かりますね。



RIMG1774

CdSの配線。通常は並列につながれるのですが、CLCの場合は直列つなぎなのです。

シンプルですよね。

だけど縦に写真を撮るときは、CLCの効能はありません・・・・・



RIMG1775

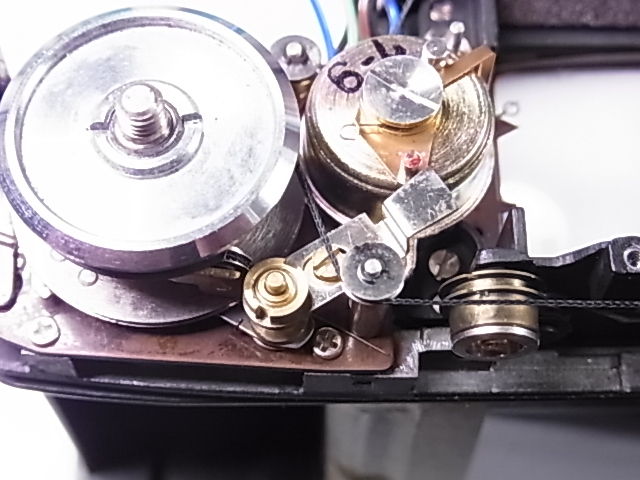

SRT101では情報伝達に連動糸が使われています。

シャッター速度とフィルム感度を伝達するもの、ファインダー内のシャッター速度指標を動かすもの、絞り連動リングからの絞り値を伝達するもの・・・・

シャッターや絞りの情報は、巻き戻しノブ側にあるプーリー部で合成され、カムやレバーによって追跡指針を動かす仕組みです。



RIMG1776

RIMG1777

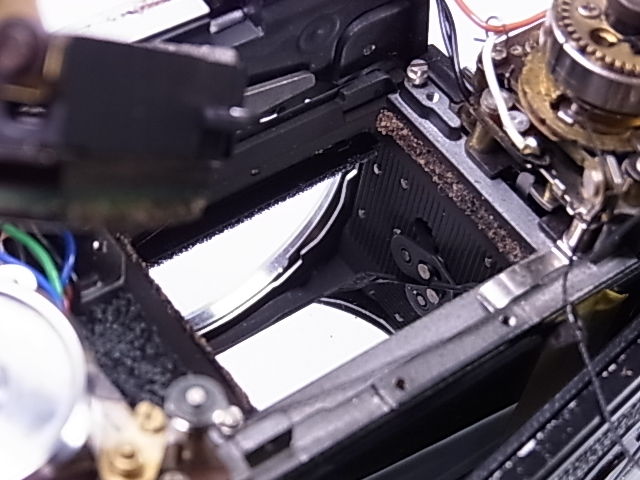

ファインダークリーニングはプリズムを降ろして行います。また、スクリーン枠はメーターユニットと一体なので一緒に降ろします。

接眼レンズはじめ、プリズム、コンデンサレンズ、フォーカシングスクリーンをそれぞれクリーニングします。

写真に見えているモルトは、スクリーン枠の外側を囲うものですが、たいがいは劣化してボロボロ、あるいはベトベトになっていますから丁寧に剥がして、新しく貼り込みます。



RIMG1795

各部整備、調整も終わって、磨き上げられたSRT101。

細身で、なかなか綺麗なフォルムをしていると思います。




次回機種は未定です。どうぞお楽しみに。


*********************************************
