カメラ修理 TOKO SAWYER'S MARKⅣ ソーヤーズ マークⅣ

こんにちは。久しぶりの更新となります。

楽しみにして下さっている方々には大変申し訳ありませんでした。
修理工房が無くなった訳ではありませんのでご安心ください(笑)

これからも、とつとつとですが更新していきますので、お付き合いお願いいたします(礼)

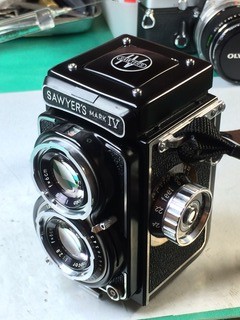

きょうは、SAWYER'S MARK Ⅳ です。

TOKO(東京光学・現在のトプコン)の4×4判二眼レフ、PRIMO-JRのOEM機です。
主にアメリカ向けに作られたそうで、製造は1958年頃。

手元のPRIMO-JRと比較してみましても、銘板以外はほとんど同じ仕様のようでした。




シャッター羽根オイル付着等の不具合修理を含めた、総合整備一式を行いました。

RIMG4730

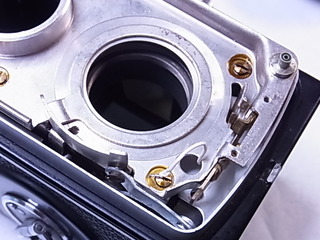

レンズボードのビューレンズ、シャッターユニット及びテイクレンズを取り外します。

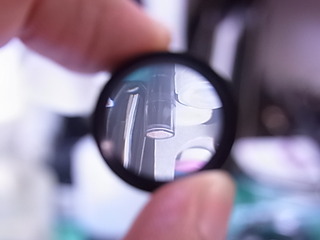

レンズは個々に分解し、専用溶剤でクリーニングしました。



RIMG4733

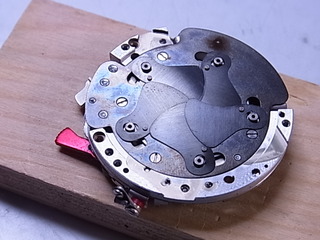

シャッターユニットは精工舎MXL、分解して整備するとともにシャッター羽根を分解洗浄。付着したオイルや汚れを落とします。

万一部品の変形や欠損があっても、このユニットは多く使用されているため部品の融通がきき、結構修理が可能です。



RIMG4732

RIMG4734

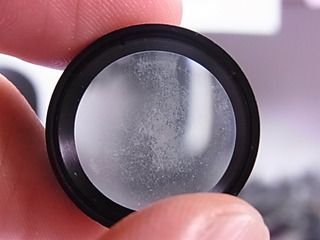

テイクレンズの後群にクモリがありましたが、クリーニングでかなり綺麗にできました。



RIMG4735

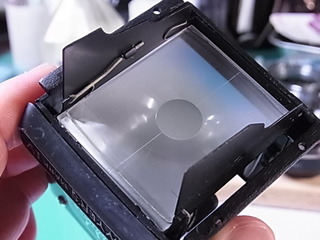

ファインダーも分解、クリーニングします。

上側のピントグラスはガラス製、下側のフレネルレンズは樹脂製で、レンズがF2.8ということもあり、ファインダーを覗いた感じは、かなり明るい印象でした。(写真は裏返した状態です)



RIMG4741

ヘリコイドの操作時に引っ掛かるような手応えがあったので、側面板を取外し確認します。

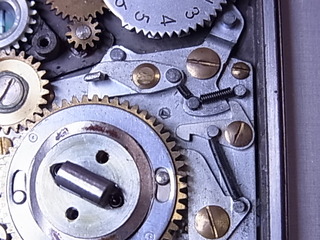

写真は巻上げギアと周辺のリンク部分。フィルムカウンターの一部も見えてますね。
これらの機構周りも点検、清掃、グリスアップします。



RIMG4745

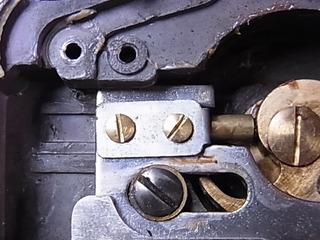

前写真のギア機構周りを取り外しますと、やっとヘリコイドのカム部分が見えてきます。
引っ掛かりの原因は、このカムの回転を抑制する円筒形の部品が傾いて、カムそのものに接触して発生していました。分解・調整とグリスアップを行いました。



IMG_0944

フィルムが入手困難で、中には35mmフィルムが使えるように改造する猛者もいらっしゃるようですね。
なかなか希少な機種かと思います。どうか末永くご愛用ください。



次回機種は未定です。お楽しみに。




*********************************************
