RICOH(リコー)
2020年04月10日
カメラ修理 RICOH AUTOHALF（リコー オートハーフ）
こんにちは。
今日は、RICOH AUTOHALF（初期型） です。
AUTOHALFは1962（昭和37）年の発売。
25mm/F2.8のパンフォーカスレンズを搭載。
露出計はセレン電池の針押さえ式。
ゼンマイスプリング（スプリングモーター）によるオート巻上げの出来るハーフサイズカメラです。
スプリングさえ巻き上げれば、レリーズボタンを押すだけで露出、露光、フィルム巻上げがオートで行われます。
何気に36枚撮りを入れてしまうと、70枚以上撮れてしまいます！
その後は、CdS式露出計に進化し、SE、SLなど多くの機種が開発されました。
総合整備一式を行いました。
ファインダー、レンズボード、シャッターユニット...
丁寧に部品を取外して行き、分解・クリーニング。
巻上げ機構のガバナ部分に部品の損傷があったため、部品の交換も行いました。
必要な部分には注油などグリスアップを行いながら、組み立てて行きます。
取外し式の裏蓋にはモルトがたくさん使われていますので、型紙に沿って切り出したものを貼りなおします。
セレン電池さえ生きていれば、オシャレなスナップカメラとして重宝しそう。
次回機種は未定です。お楽しみに！
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
今日は、RICOH AUTOHALF（初期型） です。
AUTOHALFは1962（昭和37）年の発売。
25mm/F2.8のパンフォーカスレンズを搭載。
露出計はセレン電池の針押さえ式。
ゼンマイスプリング（スプリングモーター）によるオート巻上げの出来るハーフサイズカメラです。
スプリングさえ巻き上げれば、レリーズボタンを押すだけで露出、露光、フィルム巻上げがオートで行われます。
何気に36枚撮りを入れてしまうと、70枚以上撮れてしまいます！
その後は、CdS式露出計に進化し、SE、SLなど多くの機種が開発されました。
総合整備一式を行いました。
ファインダー、レンズボード、シャッターユニット...
丁寧に部品を取外して行き、分解・クリーニング。
巻上げ機構のガバナ部分に部品の損傷があったため、部品の交換も行いました。
必要な部分には注油などグリスアップを行いながら、組み立てて行きます。
取外し式の裏蓋にはモルトがたくさん使われていますので、型紙に沿って切り出したものを貼りなおします。
セレン電池さえ生きていれば、オシャレなスナップカメラとして重宝しそう。
次回機種は未定です。お楽しみに！
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
camera_repair_minoha at 12:40｜Permalink│Comments(0)│
2016年04月29日
カメラ修理 RICOH XR1000S（リコーXR1000S）
こんにちは。
きょうは、RICOH XR1000S です。
XR1000Sは、1980（昭和55）年の発売。
’78年に発売されたXR500は、XR-1（マニュアル機）の廉価版としてF2レンズ付で当時39800円（サンキュッパ）という価格で大きな評判を得ました。
同じ考え方で、XR-2（AE+マニュアル）の廉価版として開発されたのが、このXR1000Sです。
XR-2からは、プレビューボタン、シンクロターミナル、絞り直読レンズなどが省略されています。
ミラーアップ不具合修理を含めた、総合整備一式を行いました。
ミラーアップの修理をすることから、トップカバーを外し、プリズムを降ろします。
上写真は、上段部のフィルムカウンター機構及びシャッターダイヤル部を外して裏返したところ。
下には巻上げギア部（左）と、シャッターダイヤルのコンタクトシューを受ける摺動抵抗部（右）が見えます。
配線を外し、基板をめくることで、プリズムにアクセスできます。
さらにプリズム枠を取り去ると、やっとフォーカシングスクリーンに到達します。
ここのモルトは必ず劣化していますね。組み立てる時には新しいものに交換します。
前板を外し、シャッターユニットを取外し点検しました。
羽根に油が回っているのかなと分解清掃したものの、カメラに組み込んでチェックすると、ミラーアップが遅かったり、不具合が解消しません。
シャッター駆動部分の、リングラバーダンパーなど怪しい部分をチェックしても解決せず、不本意ながらユニット交換となりました。
遠回りしながらも、何とか修理完了したXR1000Sです。
Kマウントレンズが使えるところも魅力です。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
きょうは、RICOH XR1000S です。
XR1000Sは、1980（昭和55）年の発売。
’78年に発売されたXR500は、XR-1（マニュアル機）の廉価版としてF2レンズ付で当時39800円（サンキュッパ）という価格で大きな評判を得ました。
同じ考え方で、XR-2（AE+マニュアル）の廉価版として開発されたのが、このXR1000Sです。
XR-2からは、プレビューボタン、シンクロターミナル、絞り直読レンズなどが省略されています。
ミラーアップ不具合修理を含めた、総合整備一式を行いました。
ミラーアップの修理をすることから、トップカバーを外し、プリズムを降ろします。
上写真は、上段部のフィルムカウンター機構及びシャッターダイヤル部を外して裏返したところ。
下には巻上げギア部（左）と、シャッターダイヤルのコンタクトシューを受ける摺動抵抗部（右）が見えます。
配線を外し、基板をめくることで、プリズムにアクセスできます。
さらにプリズム枠を取り去ると、やっとフォーカシングスクリーンに到達します。
ここのモルトは必ず劣化していますね。組み立てる時には新しいものに交換します。
前板を外し、シャッターユニットを取外し点検しました。
羽根に油が回っているのかなと分解清掃したものの、カメラに組み込んでチェックすると、ミラーアップが遅かったり、不具合が解消しません。
シャッター駆動部分の、リングラバーダンパーなど怪しい部分をチェックしても解決せず、不本意ながらユニット交換となりました。
遠回りしながらも、何とか修理完了したXR1000Sです。
Kマウントレンズが使えるところも魅力です。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 10:54｜Permalink│Comments(0)│
2015年11月08日
カメラ修理 RICOHFLEX MODEL-VII
こんにちは。
いつの間にか11月に突入してしまい、今年の残り日数も容易に数えられる程になりました。

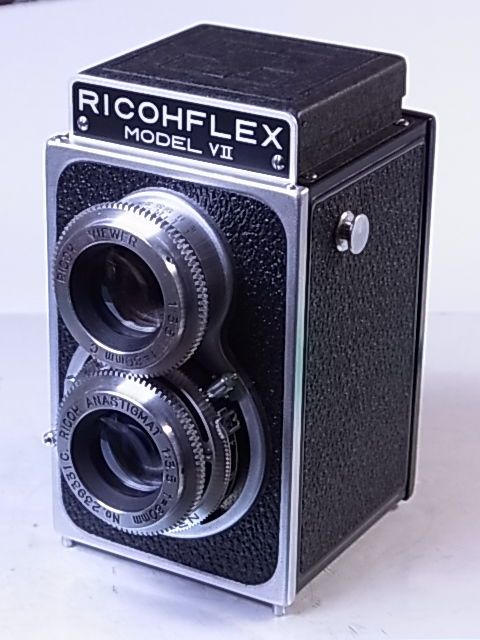

きょうは、RICOH FLEX MODEL-VII です。（ここ最近RICOHが続きますが・・・）
これは以前NHKの番組で取り上げられた、壇蜜さんの祖父の形見として紹介されたカメラと同機種になります。
TVを見た近所の方から、「うちにも同じのあるじゃん。」と持ち込まれたものです。
発売は1954（昭和29）年で、今から60年以上前になります。
ボデイはシンプルなユニット構造になっているのが特徴で、特にフィルム中枠は着脱可能となっており、フィルムの装てんも容易です。
また、そのフィルム中枠を「リコーキン」というアダプターに交換すると、何と、35mmフィルムが使用できるんです。
その他に、アイレベルファインダーとして、フード上面を利用した「コンツールファインダー」として使えるよう工夫されていたりする、なかなか面白いカメラです。
レンズはリコーアナスチグマット（テイク）、リコービューワー（ビュー）80mm/F3.5。
本機はリケンシャッター搭載で、B・1/25・1/50・1/100秒です。
ヘリコイド固着修理、及び総合整備を行ないました。

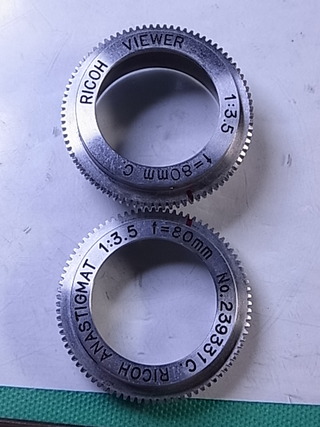

ピント合わせは、よくある様なレンズボード（前板）が前後する構造ではなく、レンズベゼルがギヤ状につながり、ビュー/テイクレンズが連動して繰出し/入れ出来るようになっています。
一方のヘリコイドは、逆方向に切られているわけです。
この構造のおかげで、カメラのつくりが簡単になり、重量も軽く抑えられています。

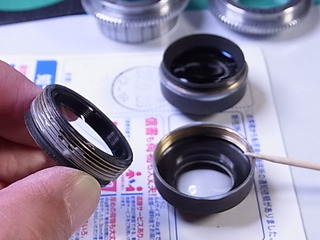

ヘリコイドが完全に固着していましたが、グリスを溶剤で軟化させて分離。
ヘリコイドをクリーニングすると、古いグリスはまるで「さきイカ」のような状態で落ちてきました。
新しいグリスを入れて復活です。

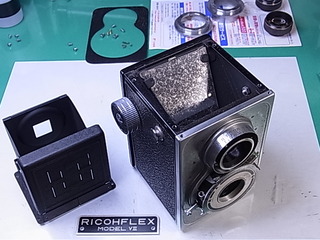

ファインダーフードを外すと、汚れたミラーが出現。
カビとホコリがひどかったですが、外してクリーニングすることで復活しました。
表面鏡なのでキズが付きやすく、クリーニングでダメな場合は新しく切り出すこともあります。

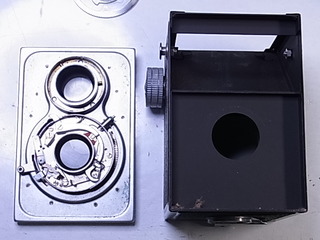

左側はレンズボードですが、前後する必要ないので1枚で、固定式です。
このあとシャッターユニットを整備しました。
右側はカメラ筐体。まるで小鳥小屋みたいですね。
フィルム中枠の写真は取り忘れです。すみません。

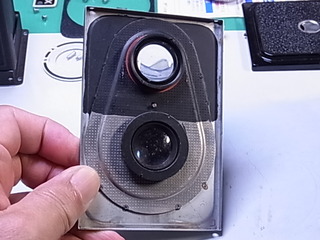

レンズボードの裏側にレンズ後玉が装着されています。
あまり見慣れない、ちょっと不思議な光景です。

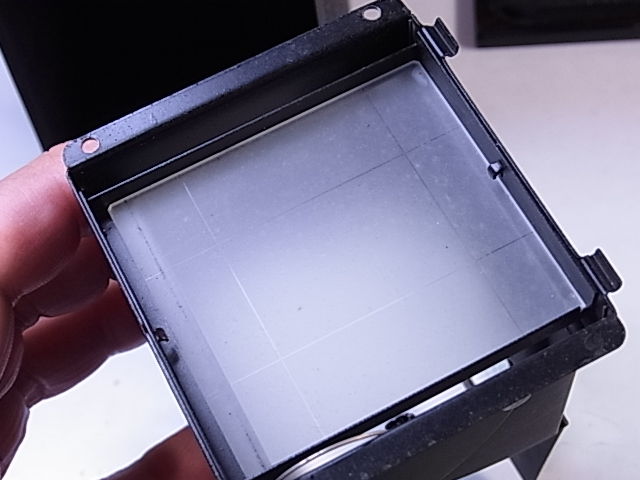

ピントグラスはすりガラス製。たいがいカビ、汚れがひどいところです。
簡単に外せるので、洗面所で丸洗いしました。
さいわい張り皮は柔軟で程度良く、貼り直すことができました。過去に交換されていたようです。

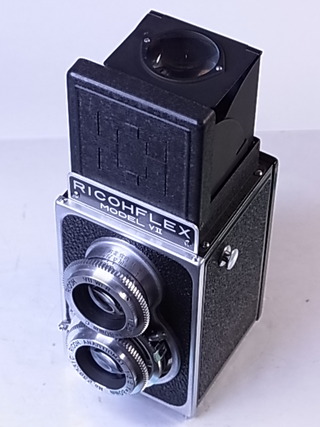

ファインダーフードを開きます（起こします）。
このスリットが「コンツールファインダー」のブライトフレームになります。
アイレベル状態で、片方の目でこのスリットを、もう片方で被写体を見ます。
するとあ～ら不思議。被写体にブライトフレームが浮かんで見えてきます。
左右の眼の映像が脳内で合成され、このように見えるのですね。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
いつの間にか11月に突入してしまい、今年の残り日数も容易に数えられる程になりました。
きょうは、RICOH FLEX MODEL-VII です。（ここ最近RICOHが続きますが・・・）
これは以前NHKの番組で取り上げられた、壇蜜さんの祖父の形見として紹介されたカメラと同機種になります。
TVを見た近所の方から、「うちにも同じのあるじゃん。」と持ち込まれたものです。
発売は1954（昭和29）年で、今から60年以上前になります。
ボデイはシンプルなユニット構造になっているのが特徴で、特にフィルム中枠は着脱可能となっており、フィルムの装てんも容易です。
また、そのフィルム中枠を「リコーキン」というアダプターに交換すると、何と、35mmフィルムが使用できるんです。
その他に、アイレベルファインダーとして、フード上面を利用した「コンツールファインダー」として使えるよう工夫されていたりする、なかなか面白いカメラです。
レンズはリコーアナスチグマット（テイク）、リコービューワー（ビュー）80mm/F3.5。
本機はリケンシャッター搭載で、B・1/25・1/50・1/100秒です。
ヘリコイド固着修理、及び総合整備を行ないました。
ピント合わせは、よくある様なレンズボード（前板）が前後する構造ではなく、レンズベゼルがギヤ状につながり、ビュー/テイクレンズが連動して繰出し/入れ出来るようになっています。
一方のヘリコイドは、逆方向に切られているわけです。
この構造のおかげで、カメラのつくりが簡単になり、重量も軽く抑えられています。
ヘリコイドが完全に固着していましたが、グリスを溶剤で軟化させて分離。
ヘリコイドをクリーニングすると、古いグリスはまるで「さきイカ」のような状態で落ちてきました。
新しいグリスを入れて復活です。
ファインダーフードを外すと、汚れたミラーが出現。
カビとホコリがひどかったですが、外してクリーニングすることで復活しました。
表面鏡なのでキズが付きやすく、クリーニングでダメな場合は新しく切り出すこともあります。
左側はレンズボードですが、前後する必要ないので1枚で、固定式です。
このあとシャッターユニットを整備しました。
右側はカメラ筐体。まるで小鳥小屋みたいですね。
フィルム中枠の写真は取り忘れです。すみません。
レンズボードの裏側にレンズ後玉が装着されています。
あまり見慣れない、ちょっと不思議な光景です。
ピントグラスはすりガラス製。たいがいカビ、汚れがひどいところです。
簡単に外せるので、洗面所で丸洗いしました。
さいわい張り皮は柔軟で程度良く、貼り直すことができました。過去に交換されていたようです。
ファインダーフードを開きます（起こします）。
このスリットが「コンツールファインダー」のブライトフレームになります。
アイレベル状態で、片方の目でこのスリットを、もう片方で被写体を見ます。
するとあ～ら不思議。被写体にブライトフレームが浮かんで見えてきます。
左右の眼の映像が脳内で合成され、このように見えるのですね。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 01:32｜Permalink│Comments(0)│
2015年09月18日
カメラ修理 RICOH 35 FLEX リコー35フレックス
こんにちは。
きょうは、RICOH 35 FLEX です。
1964（昭和39）年の発売。
リコーフレックスといっても、「35」が入るとおなじみの二眼レフとは違います。
形態は一眼レフですが、レンズシャッターを搭載したモデルとなります。
レンズは固定式。そのため広角や望遠にするためコンバージョンレンズが用意され、前面へ取り付けるようになっていました。
トプコンウインクミラー、コーワフレックスなどと同方式のカメラといえばわかり易いでしょうか。
本機はセレン光電池の針押さえ式プログラムAE機で、マニュアル露光も可能（だったと思います）。
この後CdSを搭載したモデルも用意されたそうですが、OEM用に海外へ輸出されたものの国内では販売されなかったそうです。
この種はクイックリターンミラーと遮光板を持ち、レンズシャッターで光をコントロールするわけですから、おのずと構造は複雑になりますね。
リコーはホームページ上で当時のことを「フォーカルプレンシャッターの技術を戦争による軍需工場化によって失ってしまっていたため、レンズシャッター方式による一眼レフを手がけることになった。」と 明かしています。
各部油切れによる動作緩慢症状により、総合整備一式を行いました。
トップカバーを外したところ。普通の一眼レフと見掛けは変わりません。
レンズ鏡筒はとてもスッキリしています。オート設定や絞り値/シャッター速度はこの小窓で確認します。
写真には見えませんが、鏡筒下側の2個のノブをスライドさせて切替えます。
ペンタプリズムを降ろしたところ。長いメーター指針は定点表示式。
右の赤丸は未チャージ警告標（だったと思う）。
フォーカシングスクリーンは外して洗浄します。
上から覗いたミラー。曇ってかなり汚れています。
ミラーアップ/ダウンの動作が鈍い症状のため、ミラーボックスを外して整備します。
セレン電池裏面に、38.11.4の押印発見。
まずレンズボード部を外します。レンズ鏡筒、シャッターユニットまで一体です（写真上側）。
カメラ本体にはミラーボックスが残ります。
ミラーボックスを外したところ。汚れをクリーニングしたら、油切れの要所に注油します。
普段なかなか修理する機会が少ない機種ですので、興味深く拝見させていただきながら整備を進めました。
横縞に見えているのが降りた状態の遮光板表面です。上写真のミラーはアップ状態です。
当然ですがミラーは降りていないと、ファインダーは真っ暗です。
シャッターチャージされた状態で・・・・・
レリーズすると、まず指針が押さえられて露光が決定。
↓
開いていたシャッター羽根が閉じる。ファインダーはブラックアウト。
↓
ミラーと遮光板がアップする。
↓
決定された露光でシャッター羽根が開/閉して露光完了。
↓
遮光板とミラーが降りる。
↓
再びシャッター羽根が開いて像がファインダーに届く。
といった動作を瞬間的に繰り返すわけですね。なかなか忙しい・・・
各部がうまく連携しないと、具合が悪いわけです。
構造が複雑な分、故障も多かったのではないでしょうか。
レリーズボタンを押すだけで、「機械を操作してるー」と実感できるカメラです。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
きょうは、RICOH 35 FLEX です。
1964（昭和39）年の発売。
リコーフレックスといっても、「35」が入るとおなじみの二眼レフとは違います。
形態は一眼レフですが、レンズシャッターを搭載したモデルとなります。
レンズは固定式。そのため広角や望遠にするためコンバージョンレンズが用意され、前面へ取り付けるようになっていました。
トプコンウインクミラー、コーワフレックスなどと同方式のカメラといえばわかり易いでしょうか。
本機はセレン光電池の針押さえ式プログラムAE機で、マニュアル露光も可能（だったと思います）。
この後CdSを搭載したモデルも用意されたそうですが、OEM用に海外へ輸出されたものの国内では販売されなかったそうです。
この種はクイックリターンミラーと遮光板を持ち、レンズシャッターで光をコントロールするわけですから、おのずと構造は複雑になりますね。
リコーはホームページ上で当時のことを「フォーカルプレンシャッターの技術を戦争による軍需工場化によって失ってしまっていたため、レンズシャッター方式による一眼レフを手がけることになった。」と 明かしています。
各部油切れによる動作緩慢症状により、総合整備一式を行いました。
トップカバーを外したところ。普通の一眼レフと見掛けは変わりません。
レンズ鏡筒はとてもスッキリしています。オート設定や絞り値/シャッター速度はこの小窓で確認します。
写真には見えませんが、鏡筒下側の2個のノブをスライドさせて切替えます。
ペンタプリズムを降ろしたところ。長いメーター指針は定点表示式。
右の赤丸は未チャージ警告標（だったと思う）。
フォーカシングスクリーンは外して洗浄します。
上から覗いたミラー。曇ってかなり汚れています。
ミラーアップ/ダウンの動作が鈍い症状のため、ミラーボックスを外して整備します。
セレン電池裏面に、38.11.4の押印発見。
まずレンズボード部を外します。レンズ鏡筒、シャッターユニットまで一体です（写真上側）。
カメラ本体にはミラーボックスが残ります。
ミラーボックスを外したところ。汚れをクリーニングしたら、油切れの要所に注油します。
普段なかなか修理する機会が少ない機種ですので、興味深く拝見させていただきながら整備を進めました。
横縞に見えているのが降りた状態の遮光板表面です。上写真のミラーはアップ状態です。
当然ですがミラーは降りていないと、ファインダーは真っ暗です。
シャッターチャージされた状態で・・・・・
レリーズすると、まず指針が押さえられて露光が決定。
↓
開いていたシャッター羽根が閉じる。ファインダーはブラックアウト。
↓
ミラーと遮光板がアップする。
↓
決定された露光でシャッター羽根が開/閉して露光完了。
↓
遮光板とミラーが降りる。
↓
再びシャッター羽根が開いて像がファインダーに届く。
といった動作を瞬間的に繰り返すわけですね。なかなか忙しい・・・
各部がうまく連携しないと、具合が悪いわけです。
構造が複雑な分、故障も多かったのではないでしょうか。
レリーズボタンを押すだけで、「機械を操作してるー」と実感できるカメラです。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 22:22｜Permalink│Comments(2)│
2015年05月07日
カメラ修理 RICOH XR 6（リコーXR 6）
こんにちは。
きょうは、RICOH XR 6 です。
XR 6は1981（昭和56）年に発売された絞り優先AE専用機です。
電子制御を全面的に採り入れ、小型・軽量を特徴としていました。
シャッターはコパル製。B・X・1～1/1000秒の電子制御です。
シャッター羽根クリーニングを含めた、総合整備一式を行いました。
リコーのXRシリーズを分解するたび思うのは、ネジの数が多いということですね。
それだけ製造に手間が掛かっているということなのですが・・・
それでもこの機種では、徹底的な電子化・ユニット化が行なわれているため、配線の半田外しはそれほど多くありませんでした。
シャッターユニット整備のため、ミラーボックスを降ろします。
シャッターユニットの電子基板から生えた、セルフタイマー用の赤色LED！
ご覧の通り、シャッター羽根にはうっすらとオイル浸みがあり、クリーニングしました。
綺麗になった羽根を組み込みます。
さらに駆動機構の要所に注油。
電池室、電極スプリングの半田部分に腐食があったため、付け直しておきました。
写真はフォーカシングスクリーン部分を外したところです。
枠にぐるりと巻かれたモルトプレーンは、当然劣化してボロボロ・ベトベトです。
このあと、ミラーボックスのリターン機構周りを清掃・整備・注油します。
受光素子。従来、接眼部左右に配される例が多かったですが、これはセンター1個のみ。
Canon AE-1も同様でしたね。
絞り優先AE専用という、単純明快さがいいです。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
きょうは、RICOH XR 6 です。
XR 6は1981（昭和56）年に発売された絞り優先AE専用機です。
電子制御を全面的に採り入れ、小型・軽量を特徴としていました。
シャッターはコパル製。B・X・1～1/1000秒の電子制御です。
シャッター羽根クリーニングを含めた、総合整備一式を行いました。
リコーのXRシリーズを分解するたび思うのは、ネジの数が多いということですね。
それだけ製造に手間が掛かっているということなのですが・・・
それでもこの機種では、徹底的な電子化・ユニット化が行なわれているため、配線の半田外しはそれほど多くありませんでした。
シャッターユニット整備のため、ミラーボックスを降ろします。
シャッターユニットの電子基板から生えた、セルフタイマー用の赤色LED！
ご覧の通り、シャッター羽根にはうっすらとオイル浸みがあり、クリーニングしました。
綺麗になった羽根を組み込みます。
さらに駆動機構の要所に注油。
電池室、電極スプリングの半田部分に腐食があったため、付け直しておきました。
写真はフォーカシングスクリーン部分を外したところです。
枠にぐるりと巻かれたモルトプレーンは、当然劣化してボロボロ・ベトベトです。
このあと、ミラーボックスのリターン機構周りを清掃・整備・注油します。
受光素子。従来、接眼部左右に配される例が多かったですが、これはセンター1個のみ。
Canon AE-1も同様でしたね。
絞り優先AE専用という、単純明快さがいいです。
次回機種は未定です。どうぞお楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 02:05｜Permalink│Comments(0)│
