カメラ修理 トプコンuni (後)

こんにちは。

きょうは、TOPCON uni の続きです。

RIMG0245

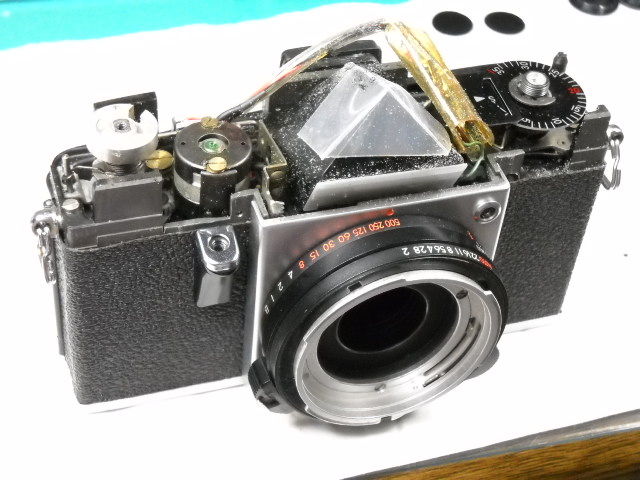

プリズムやスクリーン周りは、なかなかおおらかな作りとなっています。

スクリーンは厚手の樹脂製で、絞り値が凸文字で表現されています。

外してきれいにクリーニング。



RIMG0246

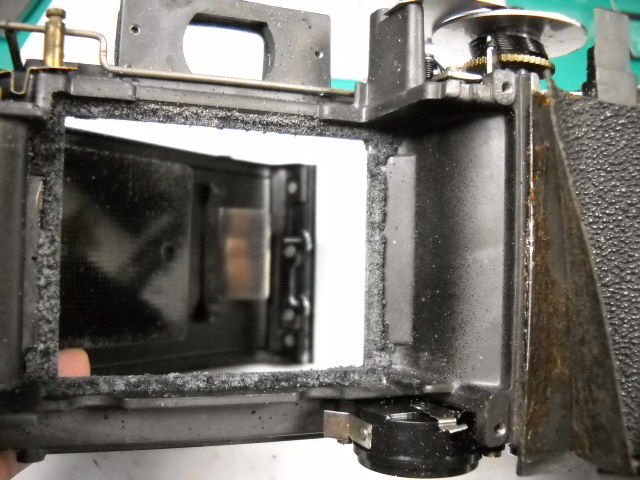

先日も書いたように、モルトの粉がいたるところに入り込んでおり、クリーニングしてスクリーンをセットしても、いつの間にかどこからか現れてきます。

仕方なく、クリーニングを何回か繰り返すことになります。

じれったいですね(笑)



RIMG0247

本体ダイカストブロック側も極力クリーニング。

各部グリスアップも行ないます。



RIMG0248

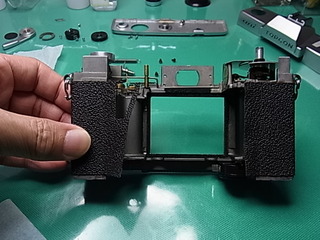

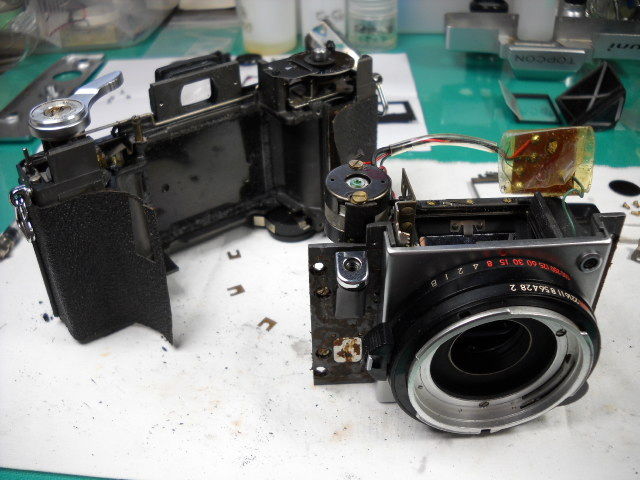

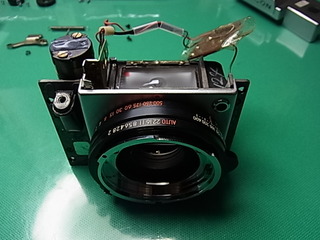

仮組みして合体。

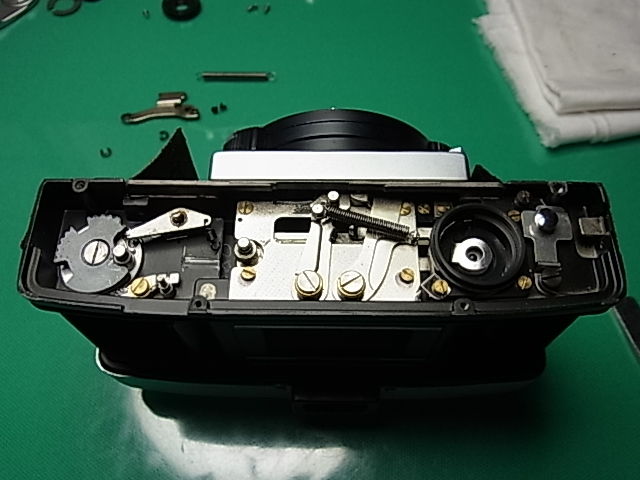

底部のシャッターチャージやリターンミラーの機構部は、強力なスプリングやリンク類で構成されています。

フィルム面及びファインダー像ピント、チャージ、送りなど一通り確認。

ファインダー像のピントずれを調整しました。

露出計の結線をし、テスト電池を装着し適正露出に調整。不安定だった半固定抵抗部品を取り替えました。



RIMG0250

付属のレンズは「UV TOPCOR 53mm/F2」

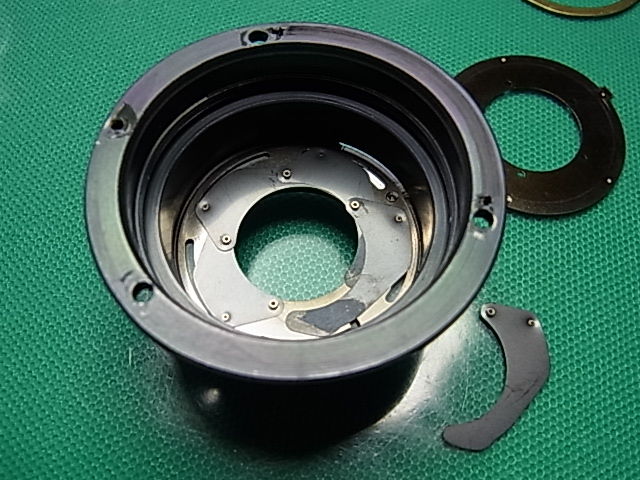

絞り羽根にオイルが付着し、全く動かない状況でした。

写真の下の方、濃い染みの部分がオイルです。

絞り羽根を分解、クリーニングします。



RIMG0251

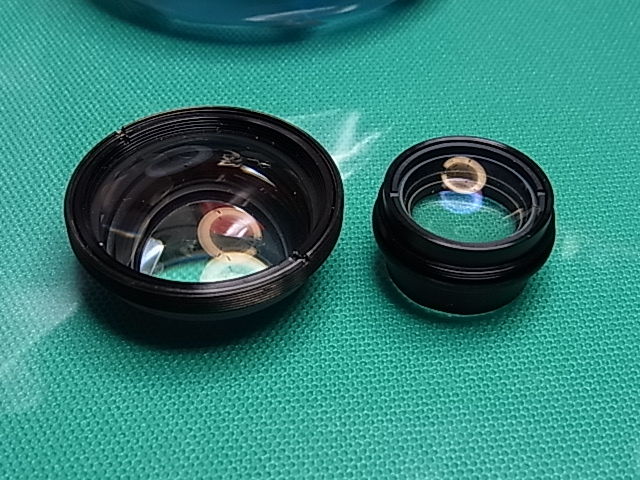

もちろんレンズも分解・クリーニング。

見違えるほどきれいになりました。



RIMG0246 (2)

大変申し訳ありませんが現在TOPCONカメラの修理・整備は、諸般の事情によりお受けしておりません。

レンズにつきましてはお受けできる場合もございますので、お問い合わせください(^_^)




次回機種は未定です。お楽しみに。








*********************************************

当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

              国産MFカメラ修理専門
              カメラ修理工房 ミノハ


*********************************************


ブログをご覧の皆様へ

いつもご覧いただきまして、誠にありがとうございます。

当ブログでは、カメラ修理の様子を中心にご紹介しています。

これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません

また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。

カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。

ありがとうございました(^_^)


工房主



camera_repair_minoha at 09:22|PermalinkComments(0)

2011年08月08日

カメラ修理 トプコンuni (前)

こんにちは。

今日は TOPCON uni です。

RIMG0246 (2)


東京光学(現トプコン)が1964(昭和39)年に発売した、ビハインドレンズシャッター式の一眼レフカメラです。

ミラーに組み込まれたCdS素子によりTTL測光を可能とした、シャッター優先AE・マニュアル露出兼用機です。

シャッターはB、1~1/500秒、セルフタイマー装備。

レリーズボタンが前板に付いているのも特徴です。



お客様からのご依頼は、総合整備一式でした。

なお諸般の事情によりまして、大変申し訳ありませんが現在は東京光学製のカメラ修理はお受けしておりません。よろしくお願いいたします。


DSCN1252

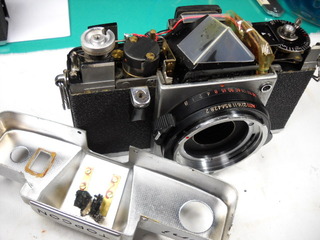

トップカバーを外してまず眼に入ってくるのは、散乱したモルトの破片。

ロットにもよりますが、プリズムを保持するために多くのモルトが使用されています。

45年以上経って、このモルトたちがどんな悪さをしでかしているか・・・

幸運なことに、本機のプリズムは蒸着面までの腐食には至っていませんでした。



DSCN1250

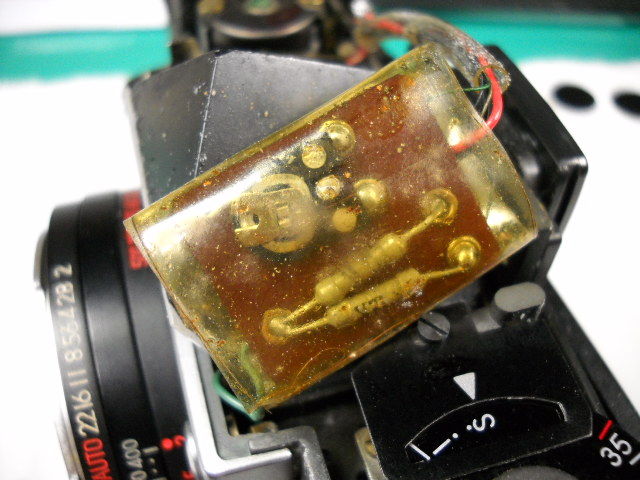

大きな電気基板、露出をコントロールしている部分です。



DSCN1254

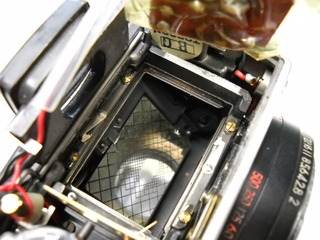

ミラー表面にはスリットが入り、ここから下に組み込まれているCdSへ光が届きます。



DSCN1257

ユニットを分離したところ。



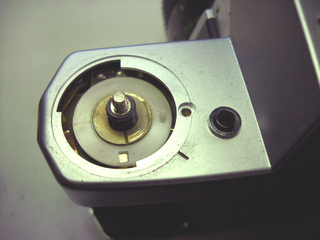

DSCN1260

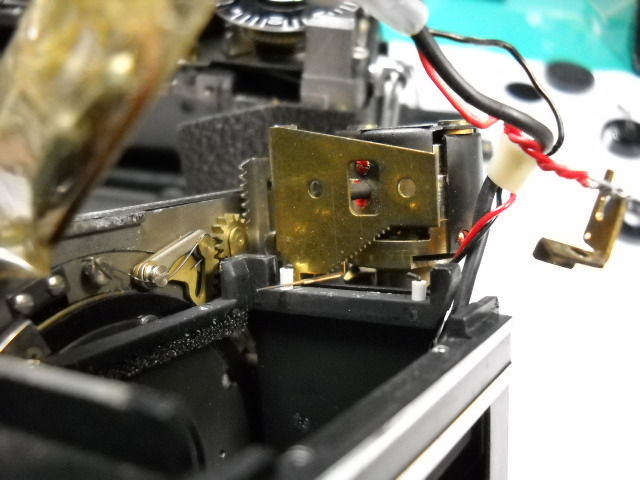

真鍮色の部品にギザギザがあるのが分かりますか。
