カメラ修理 ベル&ハウエル ダイアル35(ll) 其の七(最終回)

こんにちは。

BELL&HOWELL  DIAL35(ll)
の続きです。


フィルムの巻上げも正常に可動し、まずは一安心。

DSC04479

ファインダー清掃を終えると、お決まりのモルト交換です。

本体フレームとカバーのすき間には、結構モルトが多用されています。

厚めのモルトをオーダーして、貼りこみました。



DSC04484

カバー装着前に露出の確認。

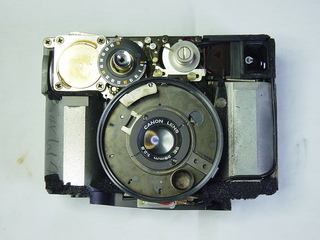

本機では、Cdsの反応が良すぎて露出アンダーぎみでしたので、NDフィルター代わりのフィルムを組み込んだ上で調整しました。



DSC04509

DSC04510

DSC04511

DSC04506

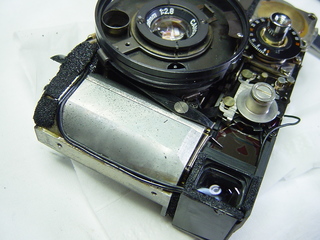

修理完了したダイアル35は、かん高いスプリングモーター音を響かせながら快調に巻上げてくれます。

リコーオートハーフにしてもダイアル35にしても、ゼンマイで巻上げてくれるところに、機械式の温かみを感じます。




次回からは、KONICA FTA をご紹介する予定です。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

              カメラ修理工房 ミノハ

*********************************************

camera_repair_minoha at 10:32|PermalinkComments(0)

2010年03月16日

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の六


こんにちは。

BELL&HOWELL  DIAL35(ll)
の続きです。



DSC04475

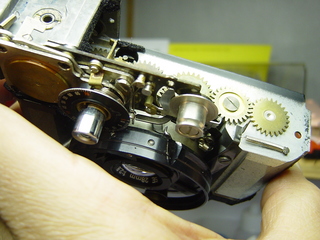

さて、いよいよスプリングの回転方向を90度変えるためのウオームギヤ部分解です。

実はこの部分のグリスが全然入ってなく、その抵抗のためにフィルムを巻上げることが出来ていませんでした。

左上に見えているウオームギア(かなり荒目です)と相手のギアとの摩擦が大きくて、スムーズに動いていませんでした。

グリスアップして一件落着です。

しかし謎は、なぜグリスが全然入っていなかったのか。

分解痕もなく、ギア類はピカピカの新品状態でした。



DSC04476

中央は、回転のON/OFFを決めるギアの裏面についている部品。

どうも、回転速度を抑制する、あるいは停止時の反動を抑えるための遠心ブレーキと思われます。



DSC04477

てこ部品の変形も見られたので矯正します。



DSC04478

一通り整備して要所を組上げ、フィルムを装着してテストしてみます。

巻上げ、巻戻しとも、独特のうなり音をあげながら可動しました。

めでたし、めでたし。



続きは次回と致します。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

              カメラ修理工房 ミノハ

*********************************************

camera_repair_minoha at 10:55|PermalinkComments(0)

2010年03月13日

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の五

こんにちは。

BELL&HOWELL  DIAL35(ll)
の続きです。


DSC04472

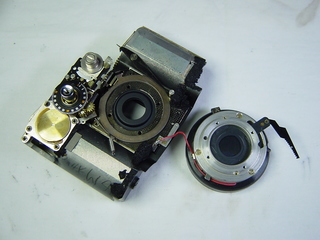

レンズハウジングの基台部分。
