カメラ修理 ベル&ハウエル ダイアル35(ll) 其の七（最終回）

こんにちは。

BELL&HOWELL  DIAL35(ll) の続きです。


フィルムの巻上げも正常に可動し、まずは一安心。

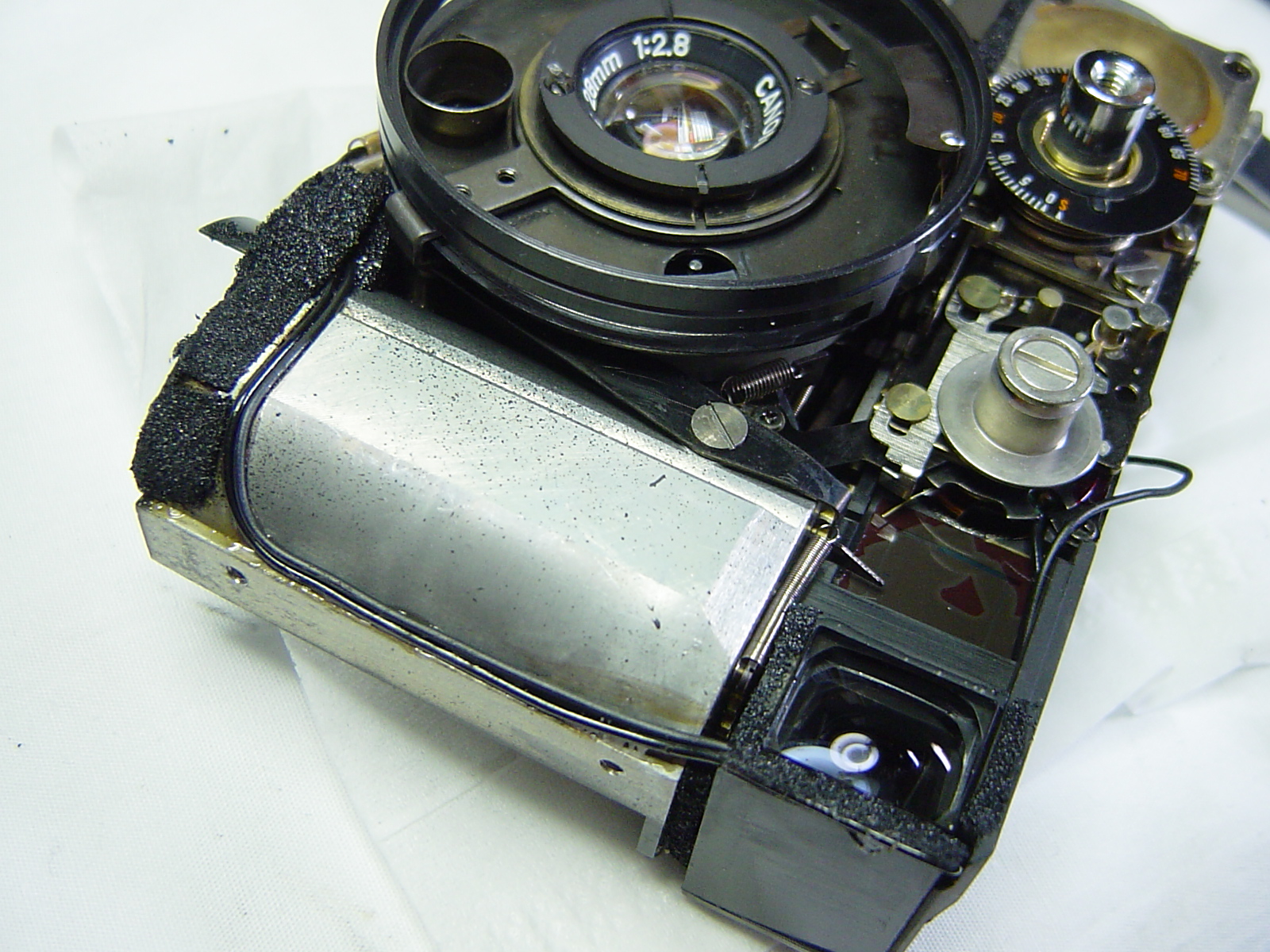

ファインダー清掃を終えると、お決まりのモルト交換です。

本体フレームとカバーのすき間には、結構モルトが多用されています。

厚めのモルトをオーダーして、貼りこみました。





カバー装着前に露出の確認。

本機では、Cdsの反応が良すぎて露出アンダーぎみでしたので、NDフィルター代わりのフィルムを組み込んだ上で調整しました。












修理完了したダイアル35は、かん高いスプリングモーター音を響かせながら快調に巻上げてくれます。

リコーオートハーフにしてもダイアル35にしても、ゼンマイで巻上げてくれるところに、機械式の温かみを感じます。




次回からは、KONICA FTA をご紹介する予定です。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の六

こんにちは。

BELL&HOWELL  DIAL35(ll) の続きです。

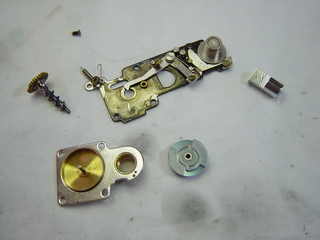

さて、いよいよスプリングの回転方向を９０度変えるためのウオームギヤ部分解です。

実はこの部分のグリスが全然入ってなく、その抵抗のためにフィルムを巻上げることが出来ていませんでした。

左上に見えているウオームギア（かなり荒目です）と相手のギアとの摩擦が大きくて、スムーズに動いていませんでした。

グリスアップして一件落着です。

しかし謎は、なぜグリスが全然入っていなかったのか。

分解痕もなく、ギア類はピカピカの新品状態でした。

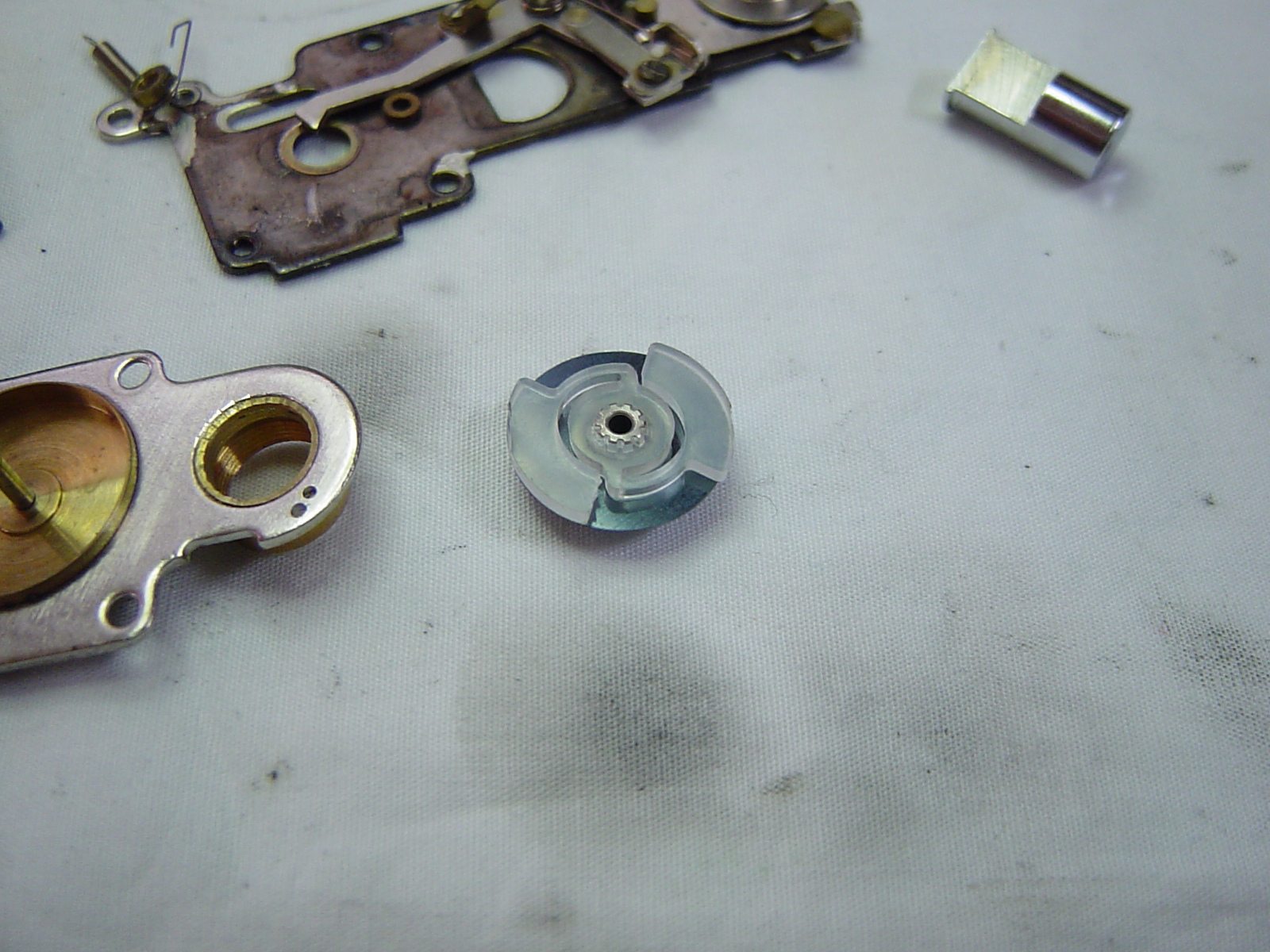

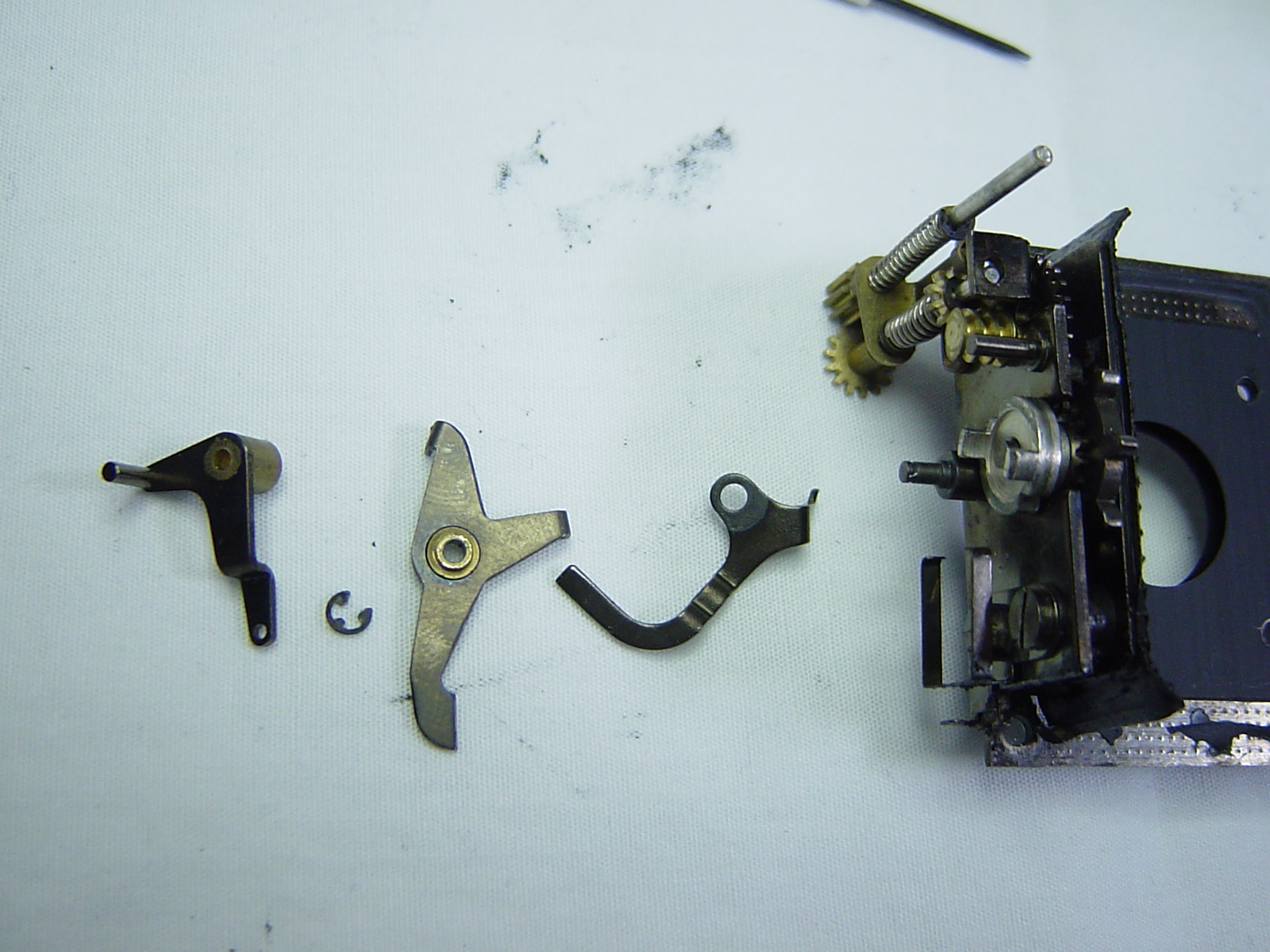

中央は、回転のON/OFFを決めるギアの裏面についている部品。

どうも、回転速度を抑制する、あるいは停止時の反動を抑えるための遠心ブレーキと思われます。

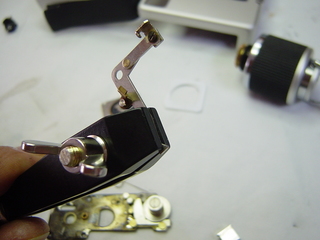

てこ部品の変形も見られたので矯正します。

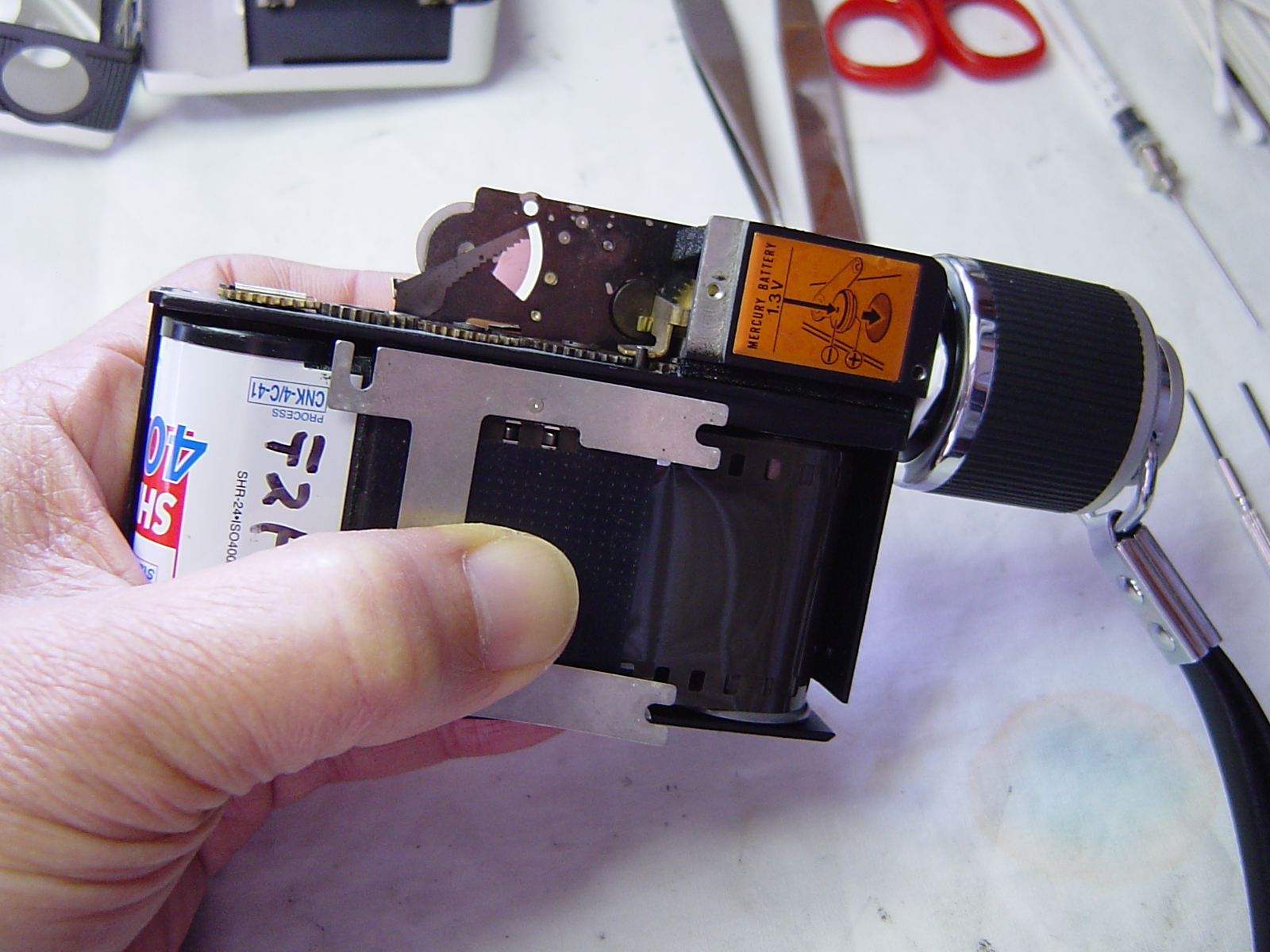

一通り整備して要所を組上げ、フィルムを装着してテストしてみます。

巻上げ、巻戻しとも、独特のうなり音をあげながら可動しました。

めでたし、めでたし。



続きは次回と致します。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の五

こんにちは。

BELL&HOWELL  DIAL35(ll) の続きです。

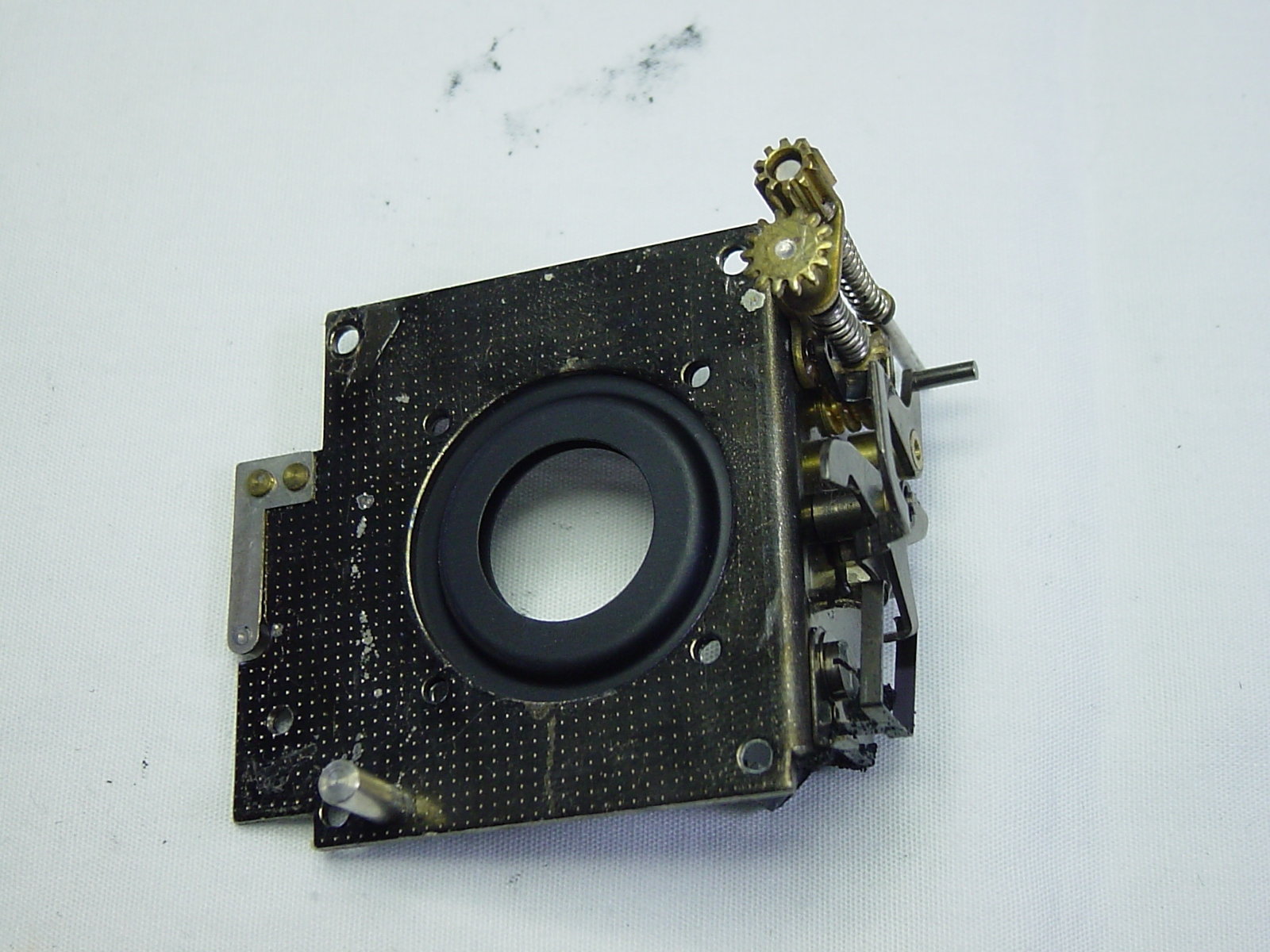

レンズハウジングの基台部分。

写真の右側が、実際には上になります。

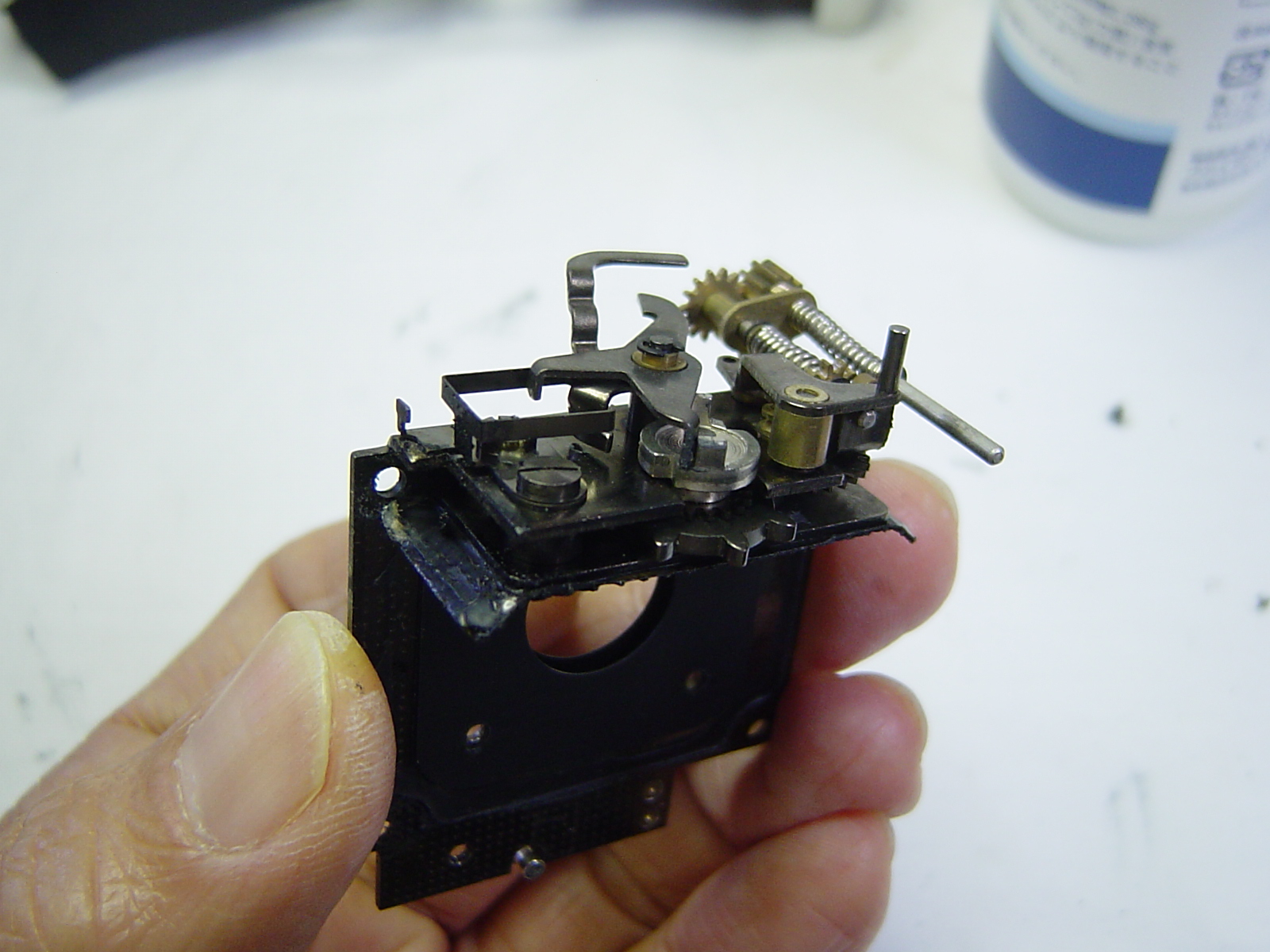

同部品を、フィルム室側から見たところ。

スプロケットの黒いギヤが見えています。





外した部品は、古い油を洗浄しグリスアップするのですが、このカメラの場合はなぜか油による汚れはほとんどありませんでした。

しかし部品の変形が認められたので、補修します。

この部分はフィルム送りのスプロケットとダイレクトにつながっています。

シャッターが押されると、巻上げ軸のロックが解除され、巻かれたスプリングの戻る力によってフィルムが巻上げられ、フィルムのパーフォレーション（孔）によりスプロケットが回転し、それによりカム部品が動いてスプリング駆動を停止に切り換えるという仕組みです。

ハーフサイズの1コマ分送っては止まるという繰り返しをするわけです。


このカメラにはこれとは別に、フィルムを巻戻す機構も組み込まれています。

「R」ボタンを押すことでギヤを組み替え、スプリングの駆動をパトローネ側の軸に伝えます。

外観からはちょっと想像出来ないくらい、メカが詰まったカメラなのです。



続きは次回と致します。




*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の四

こんにちは。

BELL&HOWELL  DIAL35(ll) の続きです。




レンズハウジングを外すということは、カメラのダイアル（名前の通り）部分と本体の間で情報をやりとりする部分は全て外れてしまうということですから、メモを取るなり写真を撮るなど記録しておかないと、元通りに組み立てられなくなってしまいます。

ひとの記憶は曖昧なもので、「このくらい憶えていられる」と思っていても、それは単なる思い込みで、時間が経つと忘れてしまうことがホント多いです。

最近特にそう思います・・・・・

自分の趣味なら笑って（あるいは泣いて？）済みますが、お客様のカメラ相手ですからそうもいかない訳で・・・・・

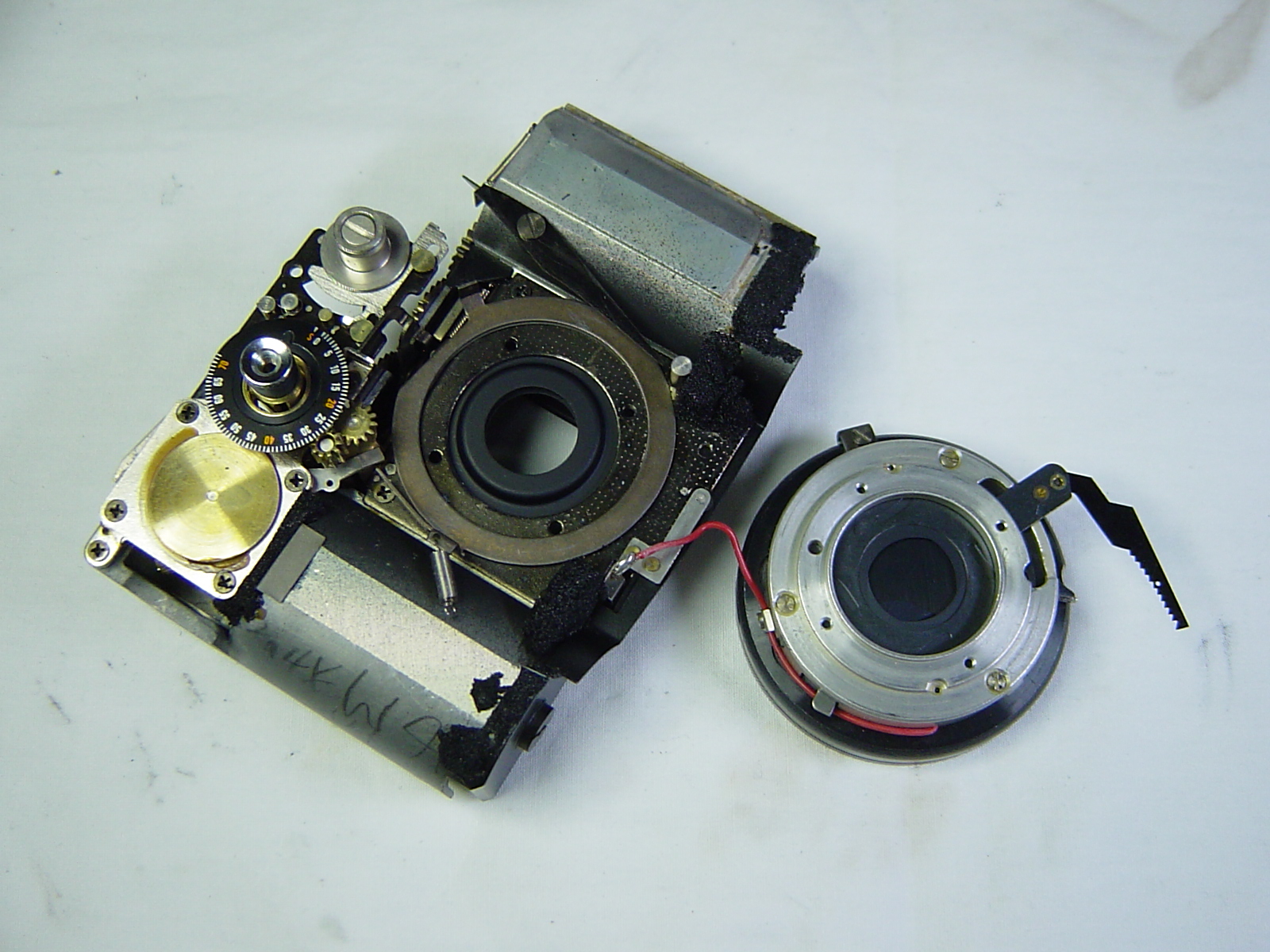

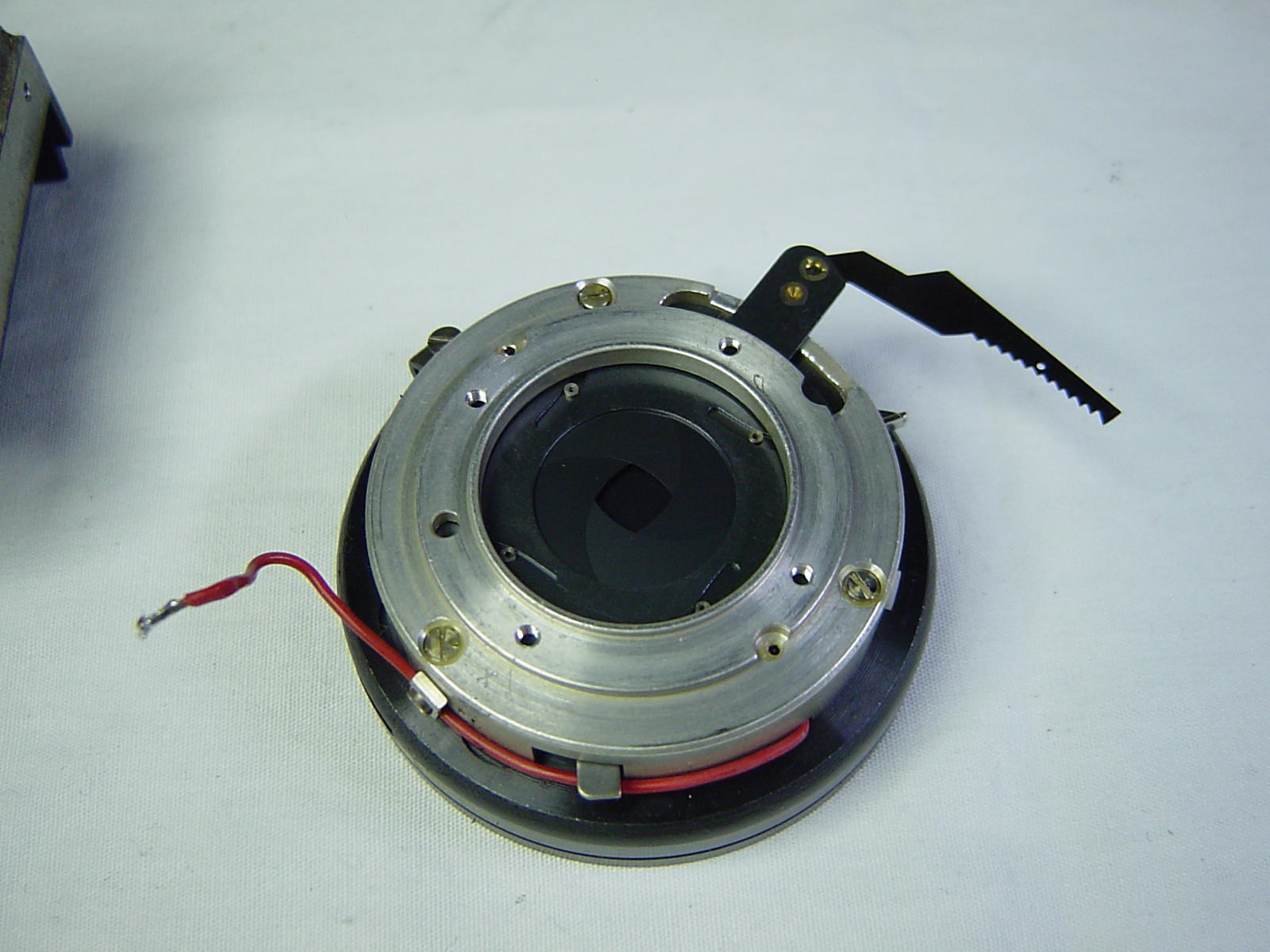

ハウジング裏側には、絞り羽根が見えています。

この時点でCdsも外すことになります。

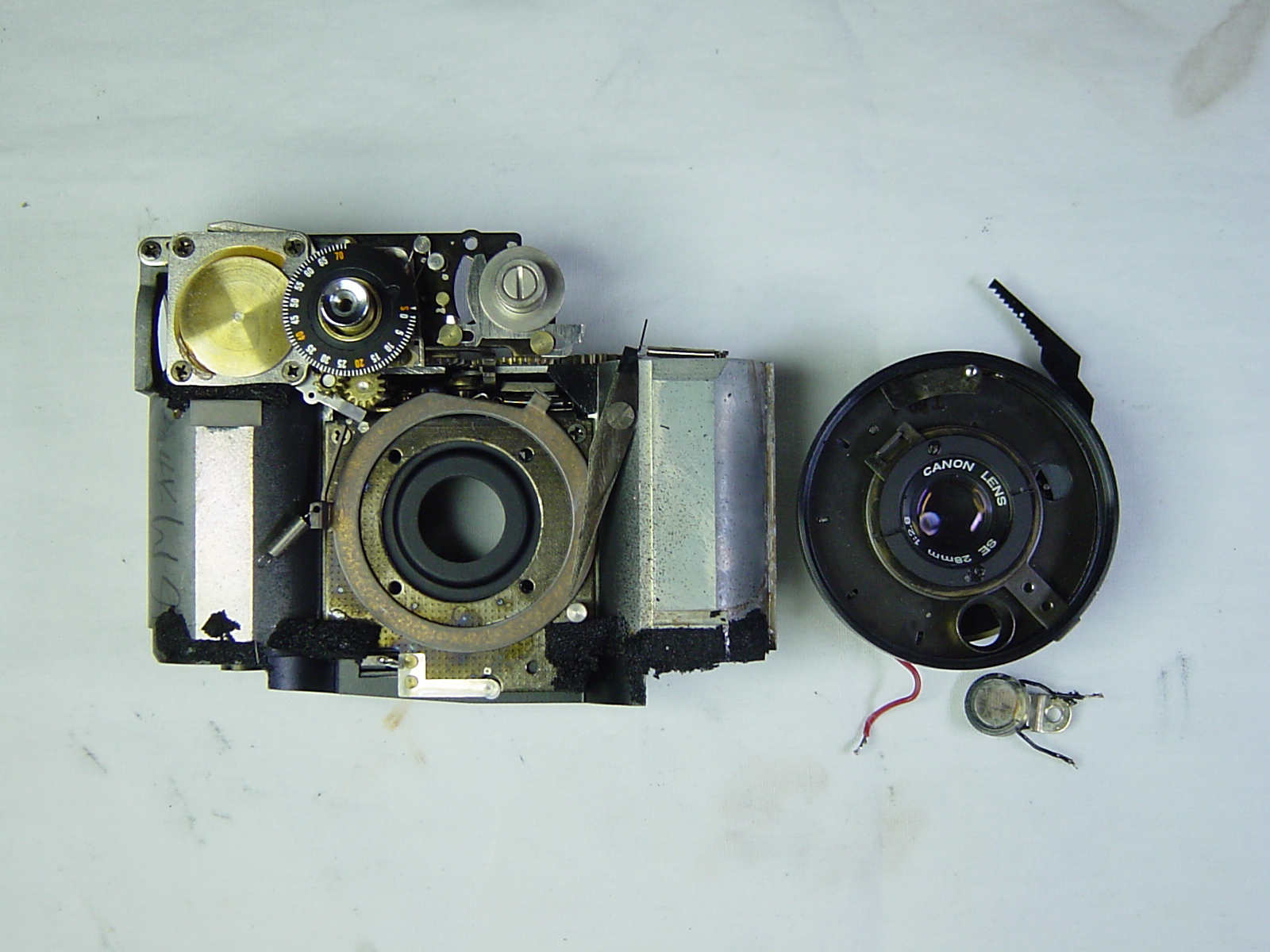

ハウジングが取り付けられていた基台部分です。

この上部（写真では右側）に、このカメラの大切な部分＝フィルム送りをコントロールするところ＝がのっかっているのが見えます。

この部分がきっちり整備されていないと、スプリングの巻上げすら出来なくなってしまうのです。


続きは次回と致します。




*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 ベル&ハウエル ダイアル35(ll) 其の三

こんにちは。

BELL&HOWELL  DIAL35(ll) の続きです。



アルミ製カバーの下には、こんな中身が詰まっていました。

ちょっとアクの強い、コンデジにも見えてきますね。





一番手前はファインダー対物レンズ。

その向こうに、ブライトフレーム画面。
ゾーン表示の針と、絞り表示の針が見えます。

絞り指針の回転軸上のノブは、マニュアル切り替えSWを兼ねた、絞りの設定ダイヤルです。





ファインダーBOXを外してみると・・・・・

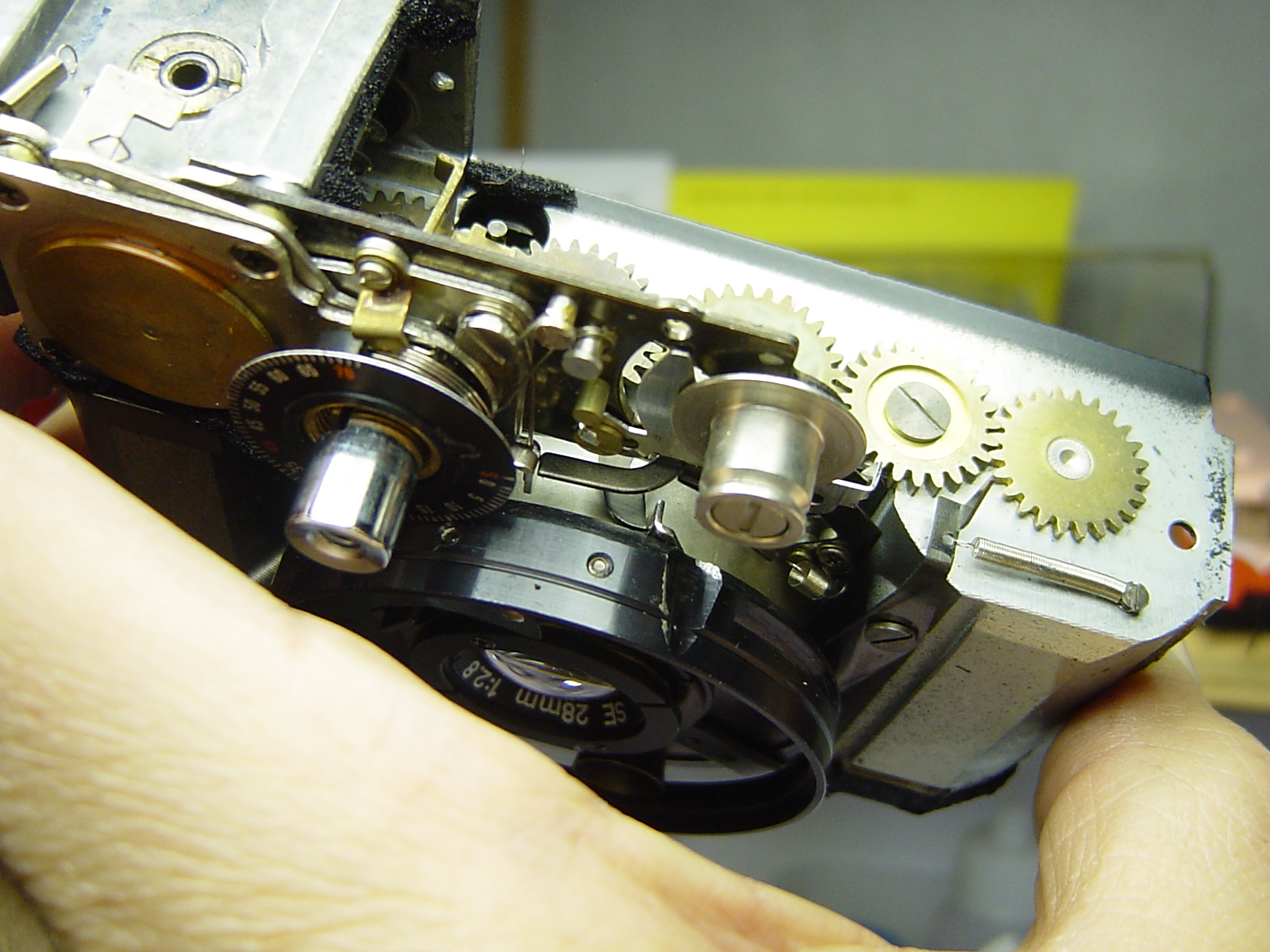

大きなギヤ（歯車と言ったほうが似合うような）が並んでいます。

これは、フィルムの自動巻戻し用ギヤです。

真鍮製なのか、新品のようにピカピカ光っていました。






スプリングを巻上げてもカメラが駆動しない原因を探るため、更に分解を進めます。

これから先は、レンズハウジングを外さないとアクセスできない構造です。



続きは次回と致します。




*********************************************
