OLYMPUS_PEN-S2.8
2020年05月12日
カメラ修理 OLYMPUS-PEN S（オリンパス ペンS)の総合整備
こんにちは。
きょうは、OLYMPUS-PEN S です。
PEN-Sは、ハーフサイズのレンズシャッターカメラ。
修理依頼品は、1960（昭和35）年発売のS2.8です。
D.Zuiko 30mm/F2.8レンズを搭載。
PEN-SにはF3.5レンズを搭載したモデルもあり、こちらは1965（昭和40）年の発売です。
総合整備一式を行いましたので、一部をご紹介します。

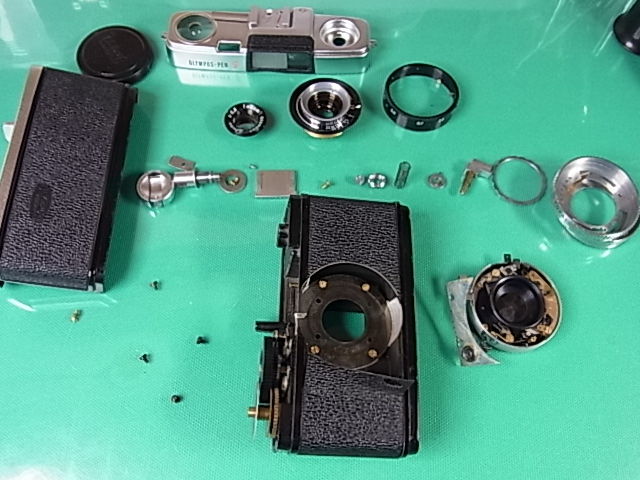

部品構成はいたってシンプルです。
シャッターユニット裏には、41.6のスタンプ。昭和41年6月を表していると思われますね。

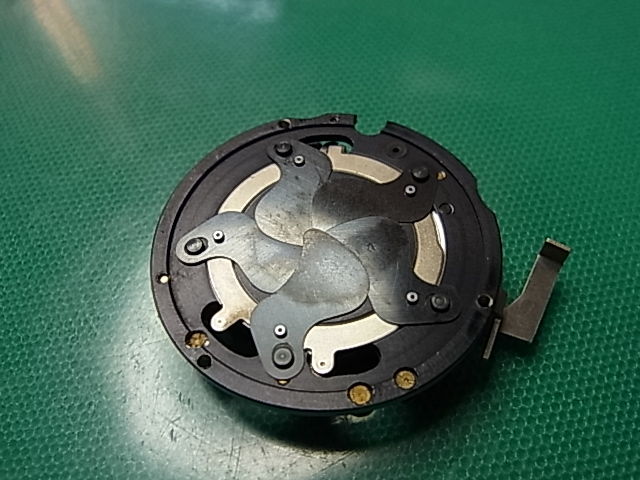

シャッター羽根やその周辺はオイルが付着し粘りが発生していましたので、分解洗浄しました。

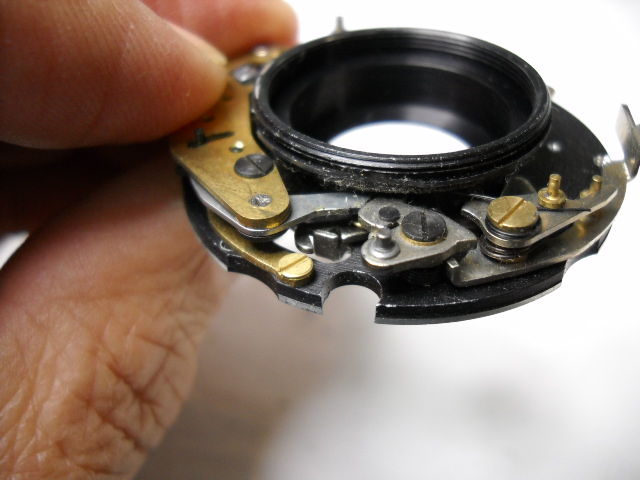

シャッターユニット内部も要所のクリーニング/注油等行い、各部スムーズにリンクするように整備します。
ファインダーは、トップカバー側に取り付けられています。デザインよくまとめられていますね。
トップカバーから外し、前面ガラス、対物レンズ2枚は出来るだけ外してクリーニングします。
ファインダーが綺麗になるだけで、気分良く撮影できますよね。

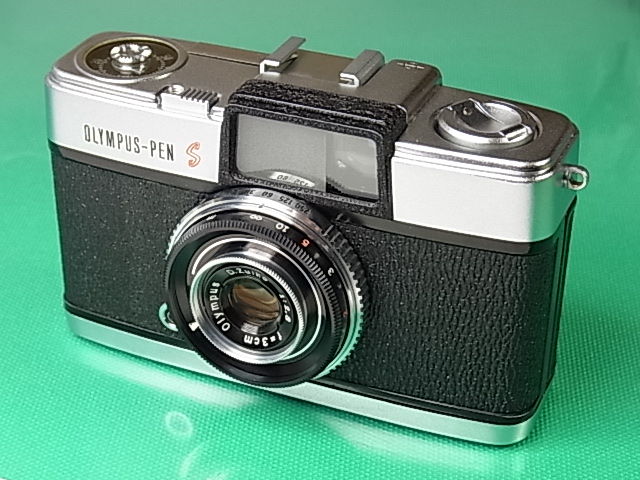

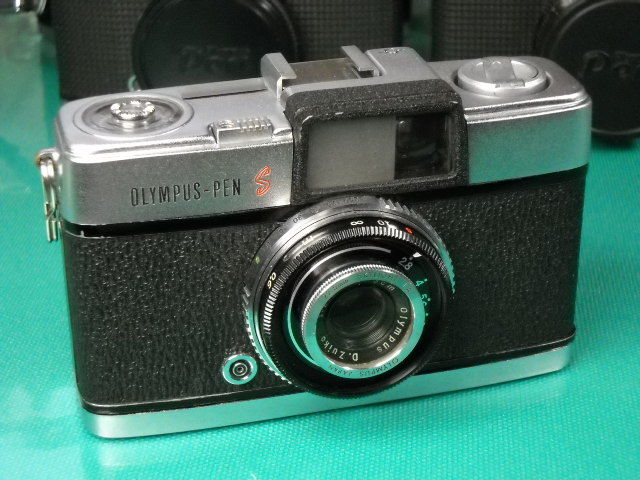

外装も磨き上げられて、美しく甦ったPEN-S2.8です。
次回機種は未定です。お楽しみに！
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
きょうは、OLYMPUS-PEN S です。
PEN-Sは、ハーフサイズのレンズシャッターカメラ。
修理依頼品は、1960（昭和35）年発売のS2.8です。
D.Zuiko 30mm/F2.8レンズを搭載。
PEN-SにはF3.5レンズを搭載したモデルもあり、こちらは1965（昭和40）年の発売です。
総合整備一式を行いましたので、一部をご紹介します。
部品構成はいたってシンプルです。
シャッターユニット裏には、41.6のスタンプ。昭和41年6月を表していると思われますね。
シャッター羽根やその周辺はオイルが付着し粘りが発生していましたので、分解洗浄しました。
シャッターユニット内部も要所のクリーニング/注油等行い、各部スムーズにリンクするように整備します。
ファインダーは、トップカバー側に取り付けられています。デザインよくまとめられていますね。
トップカバーから外し、前面ガラス、対物レンズ2枚は出来るだけ外してクリーニングします。
ファインダーが綺麗になるだけで、気分良く撮影できますよね。
外装も磨き上げられて、美しく甦ったPEN-S2.8です。
次回機種は未定です。お楽しみに！
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子を中心にご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、お願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
そのようなことがございましたら、どうかご了承いただけますようよろしくお願いいたします。
ありがとうございました(^_^)
camera_repair_minoha at 23:09｜Permalink│Comments(0)│
2012年04月02日
カメラ修理 OLYMPUS PEN-S2.8（オリンパス ペンS2.8）
こんにちは。
今日は、OLYMPUS PEN-S2.8 です。
オリンパス ペンはそもそも、若かりし頃の設計者、米谷（まいたに）さんが、上司からの宿題だった「6000円で売るカメラ」を実現させたものだったそうです。
初代PENは28mmF3.5レンズを搭載し、シャッター羽根も2枚構成でしたが、このS-2.8は30mmF2.8レンズ、5枚羽根のシャッターを搭載し、初代発売の翌1960（昭和35）年に発売されました。
シャッター粘り修理をはじめとした、総合整備一式を行ないました。
シャッター羽根に、オイルが滲んでいるのが分かります。

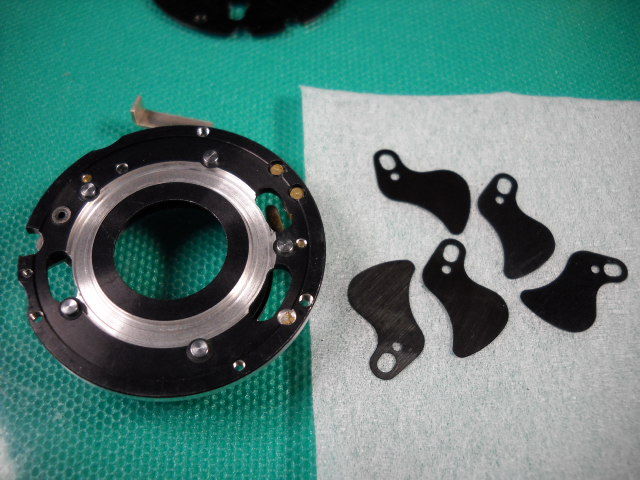

外して1枚1枚きれいにしてあげます。
絞り羽根もオイル滲みがあったのでクリーニングしました。
このほかに、シャッター機構にも粘りの要因となる個所があり、整備しました。
レンズはもちろん、ファインダーもできる限りクリーニング。
やはりファインダーがきれいだと撮影も楽しくなりますね。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子をご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
どうかご了承いただけますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
今日は、OLYMPUS PEN-S2.8 です。
オリンパス ペンはそもそも、若かりし頃の設計者、米谷（まいたに）さんが、上司からの宿題だった「6000円で売るカメラ」を実現させたものだったそうです。
初代PENは28mmF3.5レンズを搭載し、シャッター羽根も2枚構成でしたが、このS-2.8は30mmF2.8レンズ、5枚羽根のシャッターを搭載し、初代発売の翌1960（昭和35）年に発売されました。
シャッター粘り修理をはじめとした、総合整備一式を行ないました。
シャッター羽根に、オイルが滲んでいるのが分かります。
外して1枚1枚きれいにしてあげます。
絞り羽根もオイル滲みがあったのでクリーニングしました。
このほかに、シャッター機構にも粘りの要因となる個所があり、整備しました。
レンズはもちろん、ファインダーもできる限りクリーニング。
やはりファインダーがきれいだと撮影も楽しくなりますね。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、お客様からご依頼のあったカメラ修理の様子をご紹介しています。
カメラ修理は、ご自分で分解などなさらず是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
また、記事の内容や表現等に、工房主の不勉強、無知識による間違いなども多々あるかと思います。
どうかご了承いただけますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 10:00｜Permalink│Comments(0)│
2011年06月09日
カメラ修理 オリンパスPEN-S2.8
こんにちは。
さて今日は、OLYMPUS PEN-S2.8 です。
シャッター不調修理を中心とした整備一式でした。
シャッターユニット分解。
シャッター羽根をクリーニング。

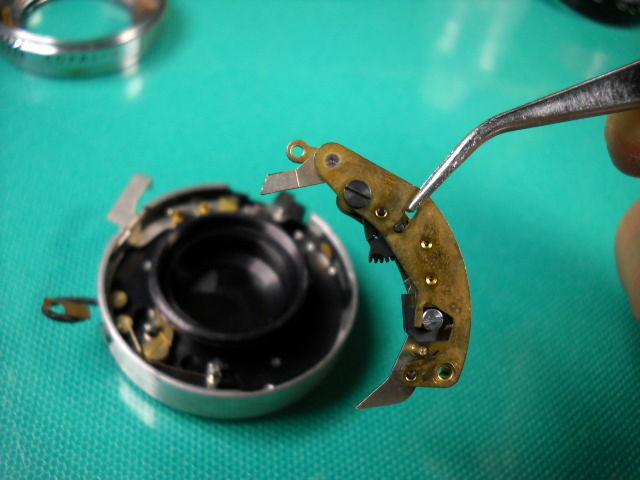

クリーニングしたガバナを組込み。

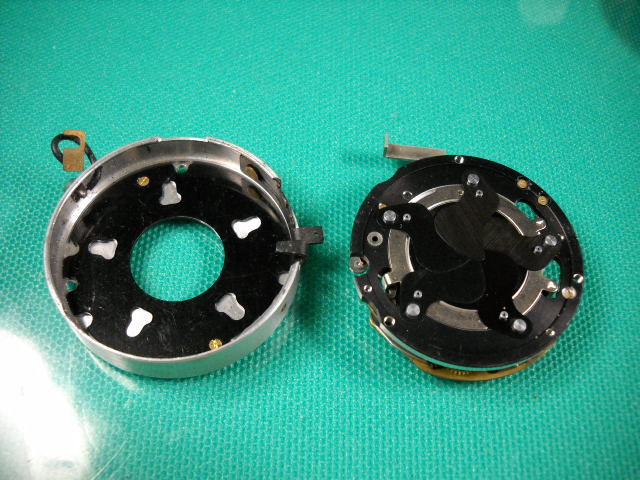

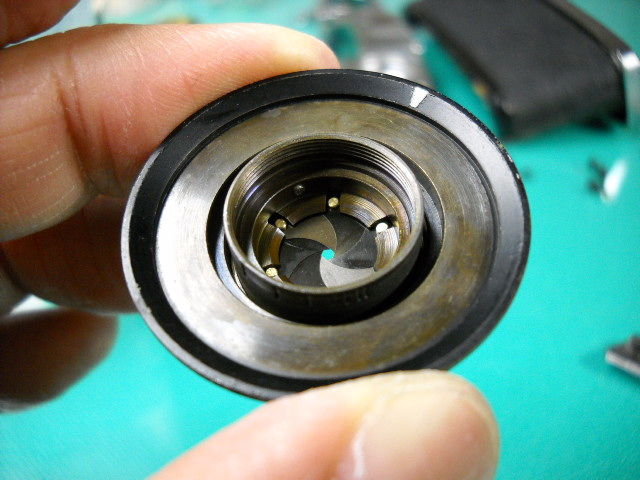

絞り羽根はオイル浸みがあり、これも分解・クリーニング。
整備された部品が組上げられます。

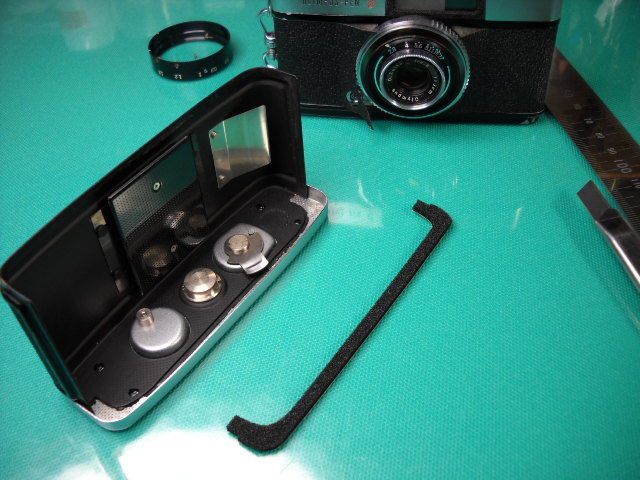

裏蓋のモルト交換も大切な作業です。

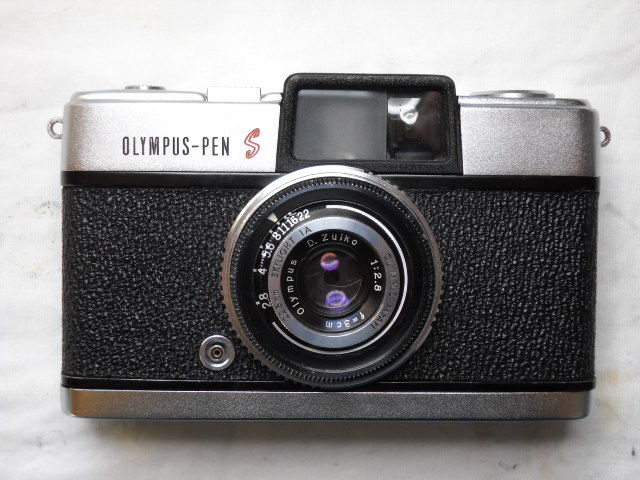

完成状態を撮り忘れました（汗・この写真は私物です）
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ご利用感謝「クーポン券」につきまして
当工房では現在、お客様のご利用に感謝し、修理代金割引「クーポン券」を差し上げております。
額面は￥1，000-で、1回の修理代金が10,000～20,000円未満ご利用で1枚、20,000円以上ご利用で2枚差し上げます。
ご使用は次回以降、修理見積り代金が10,000円以上の場合に限り、何枚でもご使用いただけます。
有効期限はありません。
どうぞご利用ください！(^_^)
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、カメラ修理の様子を中心にご紹介しています。
これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。
また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。
カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 10:35｜Permalink│Comments(0)│
2011年02月09日
カメラ修理 オリンパス PEN-S2.8（後）
こんにちは。
さて、OLYMPUS PEN-S2.8 の続きです。

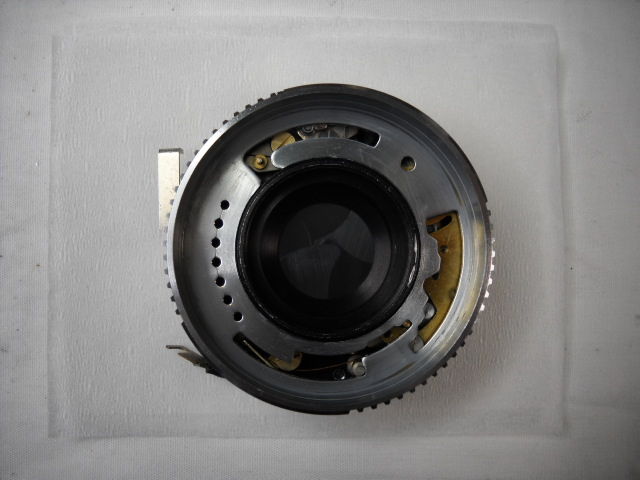

シャッターユニットです。とても小さい印象です。

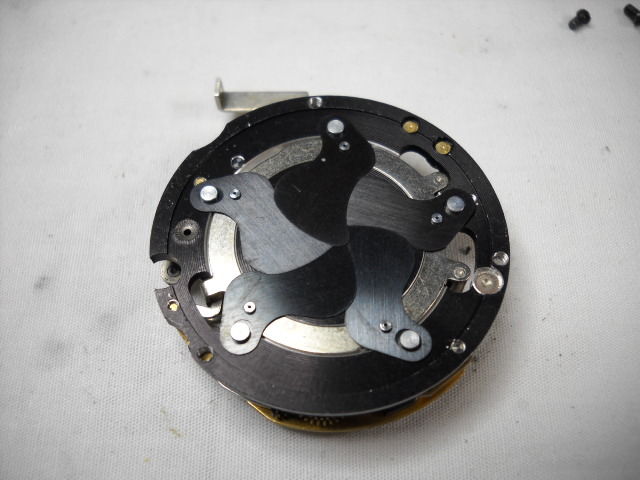

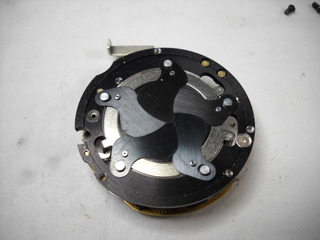

シャッター羽根は5枚構成の贅沢な仕様です。
初代PENでは2枚構成で慣性が大きく1/200秒が精一杯でした。
高速域のスピード低下は、リンク部分を含めた洗浄と整備が必要です。

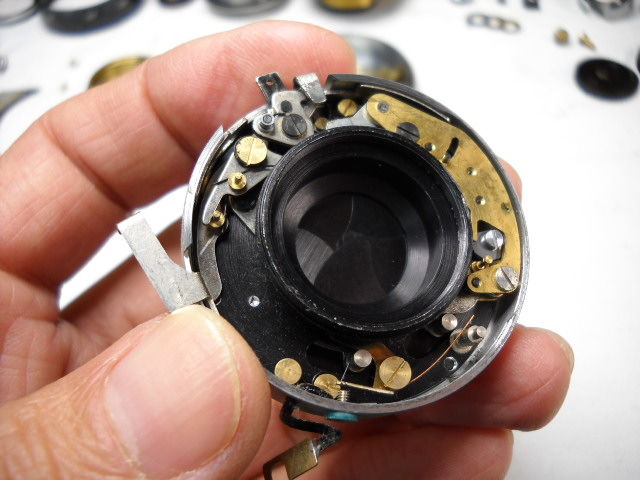

羽根を外した本体。
金色の部分がガバナです。

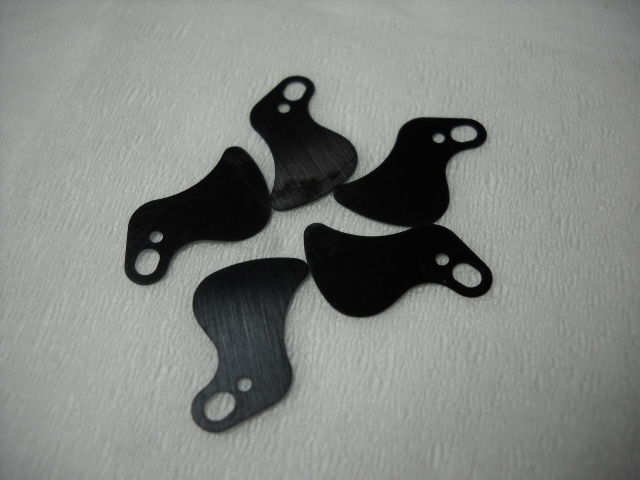

羽根も１枚１枚クリーニングします。
うっすらですが、リンク部分も含め、オイルが回っておりました。
制御板もクリーニングしたら組み付けます。

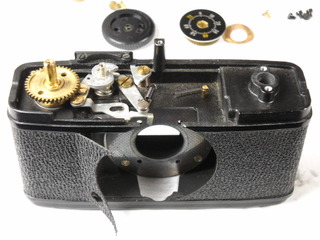

巻上げ部分もクリーニングしてグリスアップ。
シンプルな機構、なかなかタフなカメラですよ。
昔は、ライカのサブカメラとしても愛用されたそうです。
後年、25mm/F2.8レンズが付いたPEN-Wが登場し、本機種は28mm/F3.5レンズが付いたPEN-Sに置き換わりました。どちらも大変レアなカメラのようです。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、カメラ修理の様子を中心にご紹介しています。
これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。
また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。
カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
さて、OLYMPUS PEN-S2.8 の続きです。
シャッターユニットです。とても小さい印象です。
シャッター羽根は5枚構成の贅沢な仕様です。
初代PENでは2枚構成で慣性が大きく1/200秒が精一杯でした。
高速域のスピード低下は、リンク部分を含めた洗浄と整備が必要です。
羽根を外した本体。
金色の部分がガバナです。
羽根も１枚１枚クリーニングします。
うっすらですが、リンク部分も含め、オイルが回っておりました。
制御板もクリーニングしたら組み付けます。
巻上げ部分もクリーニングしてグリスアップ。
シンプルな機構、なかなかタフなカメラですよ。
昔は、ライカのサブカメラとしても愛用されたそうです。
後年、25mm/F2.8レンズが付いたPEN-Wが登場し、本機種は28mm/F3.5レンズが付いたPEN-Sに置き換わりました。どちらも大変レアなカメラのようです。
次回機種は未定です。お楽しみに。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、カメラ修理の様子を中心にご紹介しています。
これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。
また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。
カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 11:33｜Permalink│Comments(0)│
2011年02月07日
カメラ修理 オリンパス PEN-S2.8（前）
こんにちは。
さて、今日は OLYMPUS PEN-S2.8 です。
知名度の大変高いカメラです。
「ペン」といえばハーフサイズカメラの代名詞になったほど。
日常の記録を撮るカメラ＝ペンカメラから、「オリンパス・ペン」と命名されたそうです。
初代PENは1959（昭和34）年発売。当時価格￥6,000-
28mm/F3.5レンズ搭載。
シャッターは2枚羽根でB、1/25、1/50、1/100、1/200秒でした。
本機PEN-S2.8は、1960（昭和35）年発売。当時価格￥8,800-
30mm/F2.8レンズ搭載。
シャッターは5枚羽根でB、1/8、1/15、1/30、1/60、1/125、1/250秒の倍数系列です。
お客様からのご依頼は、絞りリングの動作不良などでしたが、高速シャッター不良、絞り羽根オイル付着などの症状もありました。

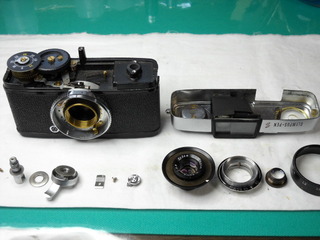

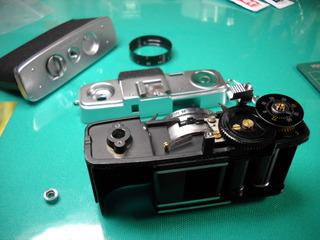

分解の様子と、ファインダー部。

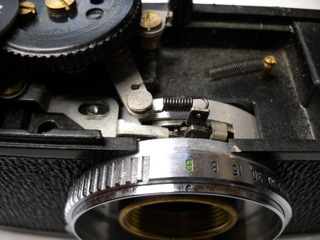

シャッターチャージのリンク部分。
外したシャッターユニットには、38.5の印が。
続きは次回と致します。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、カメラ修理の様子を中心にご紹介しています。
これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。
また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。
カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
さて、今日は OLYMPUS PEN-S2.8 です。
知名度の大変高いカメラです。
「ペン」といえばハーフサイズカメラの代名詞になったほど。
日常の記録を撮るカメラ＝ペンカメラから、「オリンパス・ペン」と命名されたそうです。
初代PENは1959（昭和34）年発売。当時価格￥6,000-
28mm/F3.5レンズ搭載。
シャッターは2枚羽根でB、1/25、1/50、1/100、1/200秒でした。
本機PEN-S2.8は、1960（昭和35）年発売。当時価格￥8,800-
30mm/F2.8レンズ搭載。
シャッターは5枚羽根でB、1/8、1/15、1/30、1/60、1/125、1/250秒の倍数系列です。
お客様からのご依頼は、絞りリングの動作不良などでしたが、高速シャッター不良、絞り羽根オイル付着などの症状もありました。
分解の様子と、ファインダー部。
シャッターチャージのリンク部分。
外したシャッターユニットには、38.5の印が。
続きは次回と致します。
*********************************************
当工房では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。
国産MFカメラ修理専門
カメラ修理工房 ミノハ
*********************************************
ブログをご覧の皆様へ
いつもご覧いただきまして、誠にありがとうございます。
当ブログでは、カメラ修理の様子を中心にご紹介しています。
これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。
また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。
カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。
ありがとうございました(^_^)
工房主
camera_repair_minoha at 12:13｜Permalink│Comments(0)│
