カメラ修理 オリンパス WIDE-S（ワイドスーパー） 其の四（最終回）

こんにちは。

OLYMPUS WIDE-S の続きです。

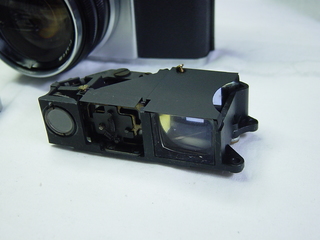

ファインダー/距離計部分のクリーニングをします。

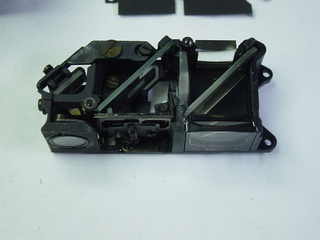

裏面の可動部も点検・清掃・グリスアップします。





このファインダーは距離計用のミラーが固定されたタイプで、ブライト枠用ルーペレンズ（中央の膨らんだレンズ）の手前で距離計用の補正レンズが左右に動く仕組みです。

普及タイプのファインダーでは補正レンズを省略し、距離計用ミラーを可動させるタイプのものも多いです。

長年の塵や汚れ、カビを取り除くと、ファインダーの視野は見違えるようにスッキリ。

撮影意欲が湧いてきます。





フィルム室などの遮光にはもともと毛糸が使われておりましたが、モルトへ交換という手もあります。

今回はお客様のご希望で、オリジナル通り毛糸を使用して交換しました。

整備が完了、シャッターも機能を回復し無事お客様の手元に戻りました。



続きは次回、紹介機種は未定です。




*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 オリンパス WIDE-S（ワイドスーパー） 其の三

こんにちは。

OLYMPUS WIDE-S の続きです。

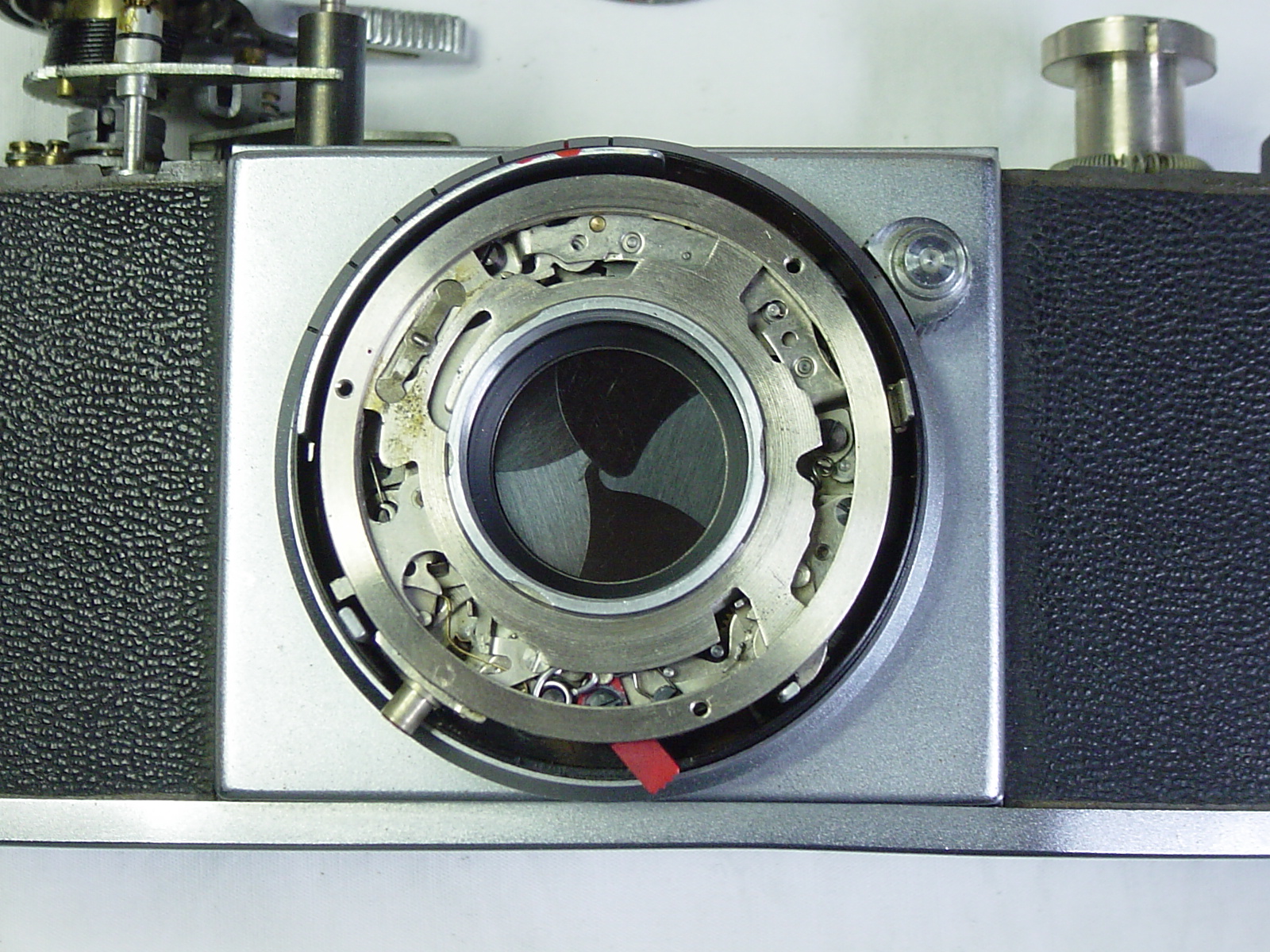

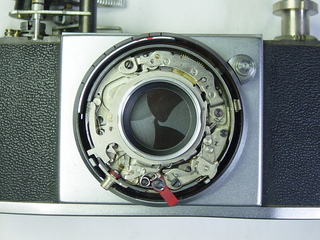

シャッター制御カムを外すと、シャッター機構のメカ部分が見えてきます。

上の方にはガバナが見えます。

「B」の不調は、制御カムに沿って部品が正しく動かないことが原因でした。

部品の調整と点検をします。





高速側のシャッターを選ぶとき、リングが回りにくい症状もあり、調整しています。


続きは次回と致します。




*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 オリンパス WIDE-S（ワイドスーパー） 其の二

こんにちは。

OLYMPUS WIDE-S の続きです。




トップカバーを外した景色です。

レンジファインダー機独特のレイアウトですね。

ファインダー及び距離計部分が半分近くを占めています。





取り外したファインダー＆距離計部分。

左側の丸窓が距離計用の像を取り込みます。

その奥のナナメの板がミラー。

左側の対物レンズと丸窓の間にあるのがブライトフレーム用の枠で、このカメラでは距離計の動きに合わせて可動する、パララックス自動補正機構が付いています。





前玉ユニットを外してみると・・・・・

ご覧のように鏡筒内の固定ねじが3本とも外れた状態でした。

これでは鏡筒がガタつくわけですね。

手前のレンズユニットが押さえになっていただけだったんですね。

古いカメラでは、想像以上のことが起こっていることもよくあります。





シャッター部分です。

上に乗っている切り抜かれたような円盤状の板は、シャッター制御カムと呼ばれるもので、スピードやガバナをコントロールする大切な部品です。

今回は、「B」不調でしたので、このカム板を外して点検しました。



続きは次回と致します。






*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

カメラ修理 オリンパス WIDE-S（ワイドスーパー） 其の一

こんにちは。

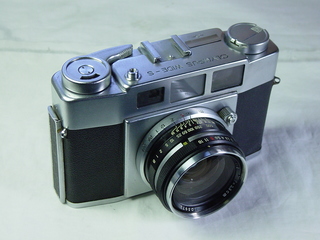

今日は、OLYMPUS WIDE-S をご紹介します。




このカメラは、レンズシャッター式の「オリンパス　ワイド（1955年）」の高級型（高度アマチュア用）として開発され、1957（昭和32）年に発売されました。

レンズはH.Zuiko-W　35mm/F2で、35mmの広角レンズ搭載が名前の由来です。






レンズボード部のデザインも影響していますが、カメラ全幅が短く、コンパクトな印象を受けるカメラです。






これはいいなと思ったのは、裏蓋中央に大きくレイアウトされた露出計算盤。

フィルム感度が記された内側の円盤を回してLV値を求めます。

季節や時間による補正値も記入されていて親切。

大きくて見やすく、何より記されているイラストがなんともいい味を出してますよね。




簡単に諸元を。

発　　　売　：1957（昭和32）年

型　　　式　：35mm判レンズシャッター距離計連動カメラ

レ　ン　ズ　：H.Zuiko-W　35mm/F2

シャッター　：SEIKOSHA-MXL　　B,1～1/500秒

ファインダー：採光式ブライトフレーム、パララックス自動補正機構付き

シンクロ　　：M・F・X接点

サ　イ　ズ　：128×82×69mm

重　　　量　：650g

価　　　格　：￥37,000-（当時）



お客様のカメラは、50年を経過している割にはそれを感じさせない綺麗な外観でしたが、「鏡筒がたつき」、「B（バルブ）不調」など症状の修復と、整備一式を承りました。
