カメラ修理 オリンパス XA2 其の五（最終回）

こんにちは。

OLYMPUS XA2の続きです。

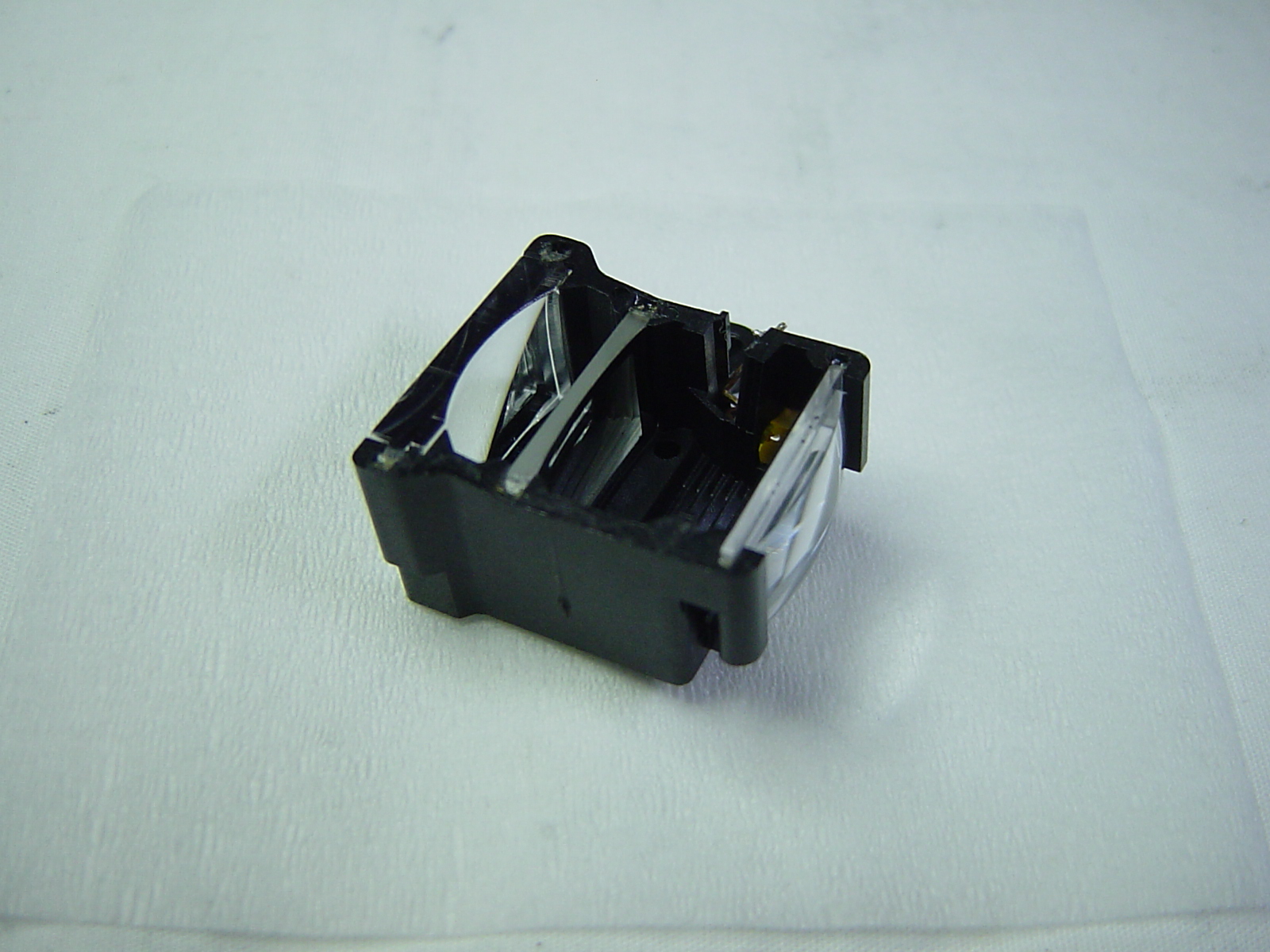

ファインダーのレンズ類を丁寧にクリーニング。

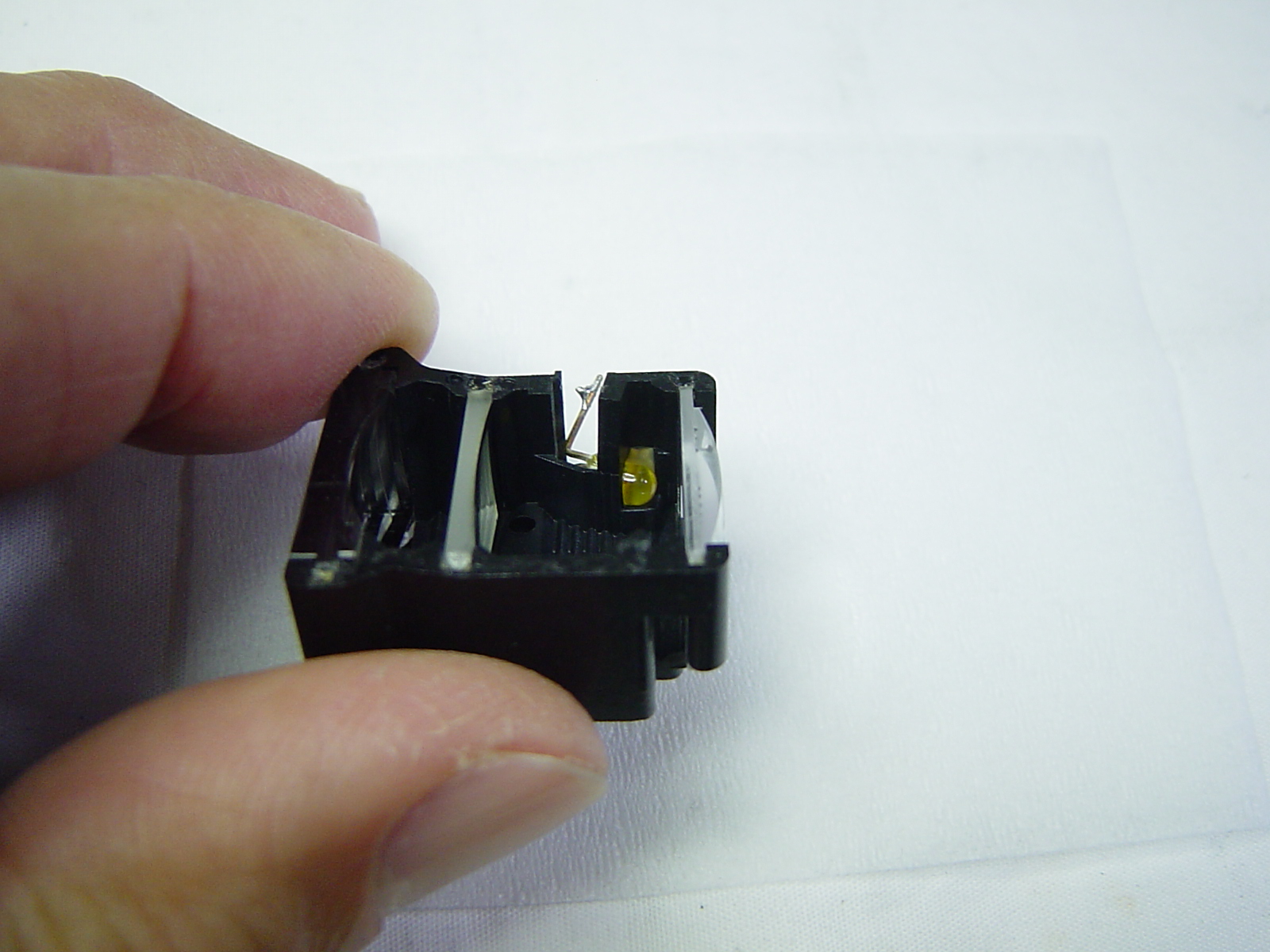

ファインダーには、黄緑色のLEDが組み込まれています。

これは、スローシャッター時に点灯し、手振れを警告します。

ファインダー内の表示は、ブライトフレームと、このLED。

そしてストロボON時に見えるマークのみです。






AE露出のズレを適正露出に調整。

組上げて完成です。









次回からは、RICOH AUTO HALF S をご紹介する予定です。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　国産MFカメラ修理専門
　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

ブログをご覧の皆様へ

いつもご覧いただきまして、誠にありがとうございます。

当ブログでは、カメラ修理の様子を中心にご紹介しています。

これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。

また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。

カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。

ありがとうございました(^_^)


店主

カメラ修理 オリンパス XA2 其の四

こんにちは。

OLYMPUS XA2の続きです。




レンズベゼルと密着して、ボディー側に付着したモルトを除去します。






ベゼル部分を取り外し、劣化モルトを除去。

もちろんレンズも外してクリーニングします。






ベゼルに、新しいモルトを貼りこみます。

このあとファインダーをクリーニングすれば、メイン作業は終了です。



続きは次回と致します。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　国産MFカメラ修理専門
　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

ブログをご覧の皆様へ

いつもご覧いただきまして、誠にありがとうございます。

当ブログでは、カメラ修理の様子を中心にご紹介しています。

これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。

また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。

カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。

ありがとうございました(^_^)


店主

カメラ修理 オリンパス XA2 其の三

こんにちは。

OLYMPUS XA2の続きです。

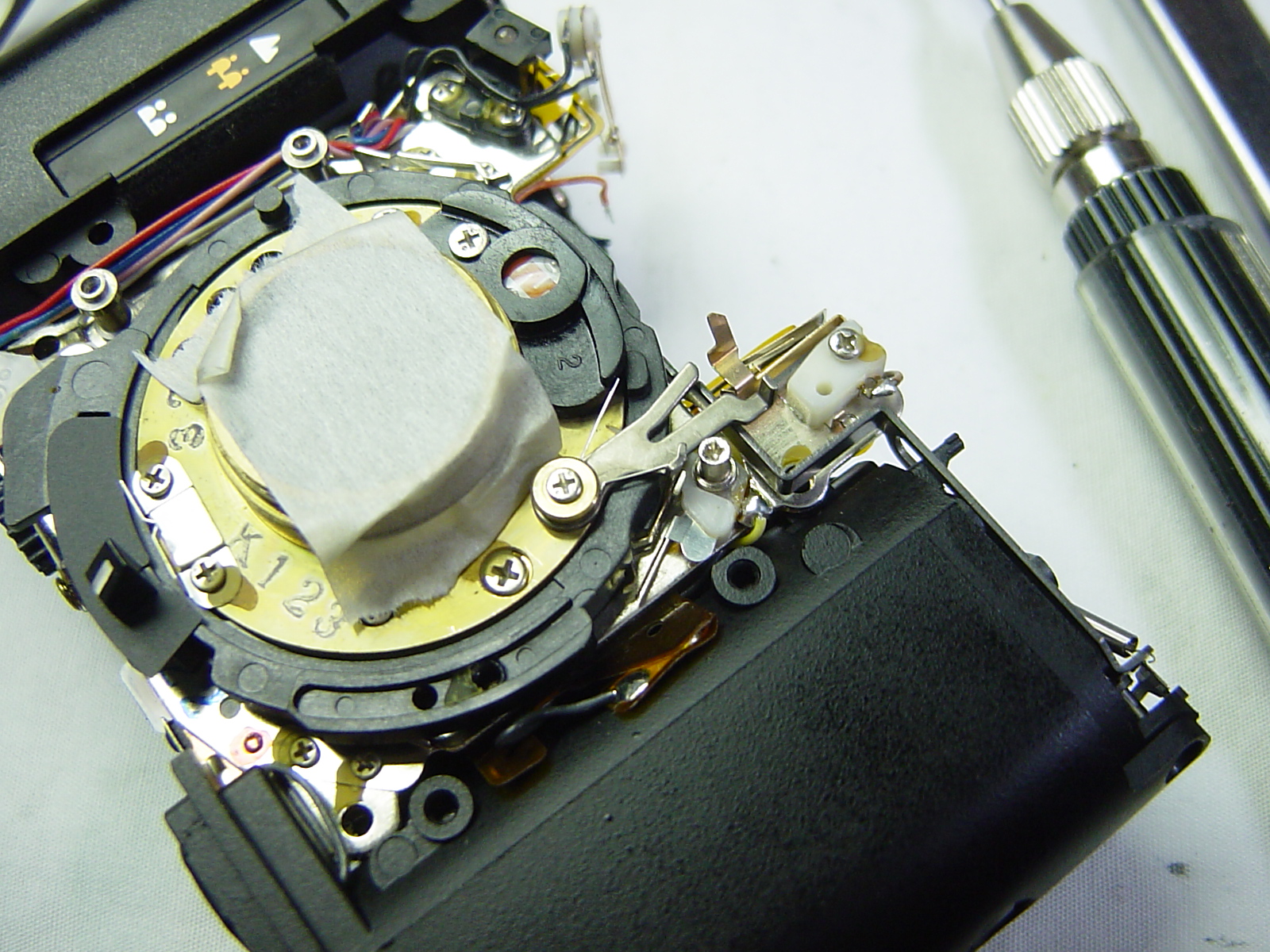

あらかじめレンズを保護して作業します。

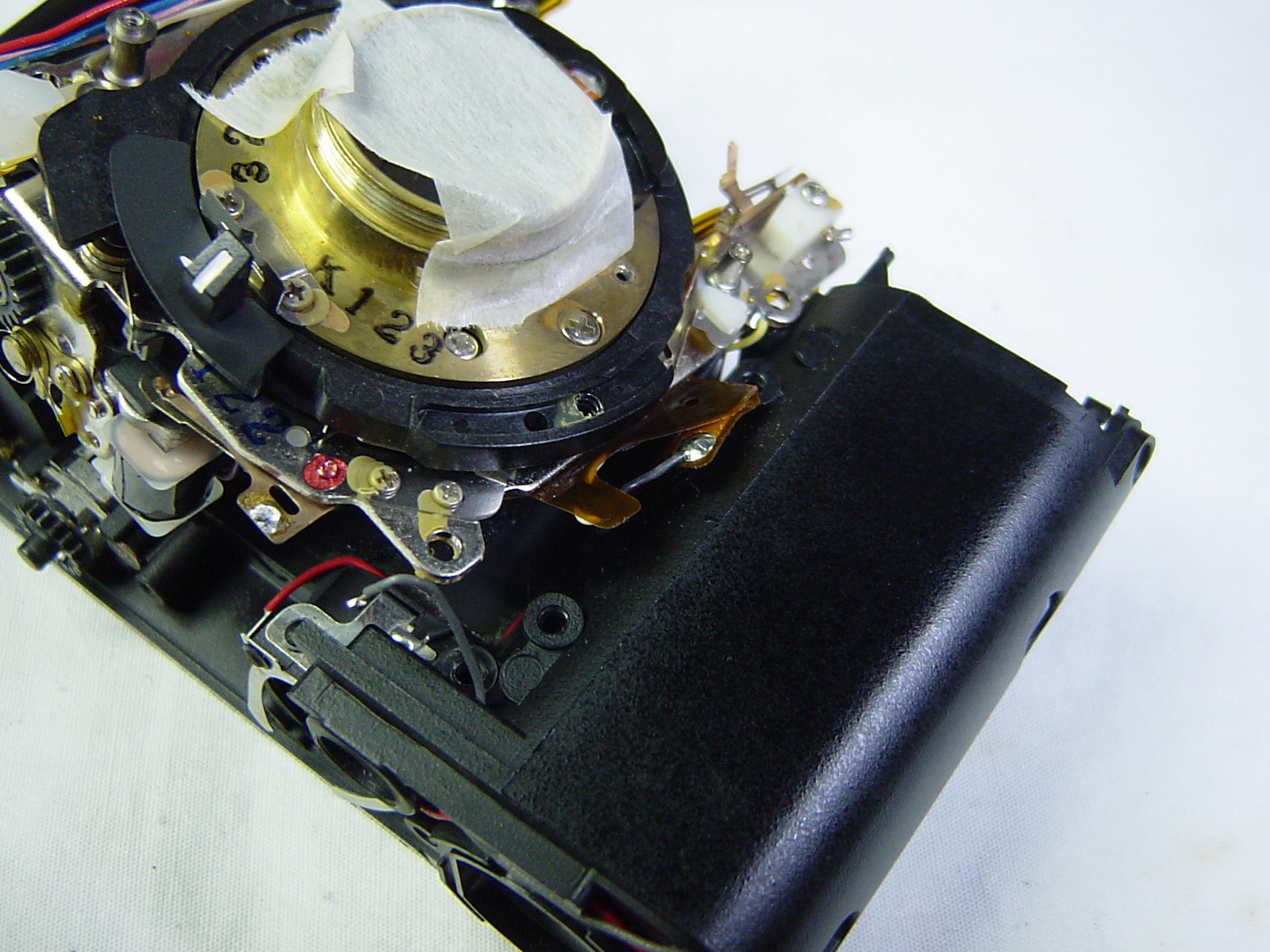

レンズ後玉をクリーニングする必要などがあるため、レンズボードを取り外します。






数ヶ所のハーネスのハンダを切り離します。

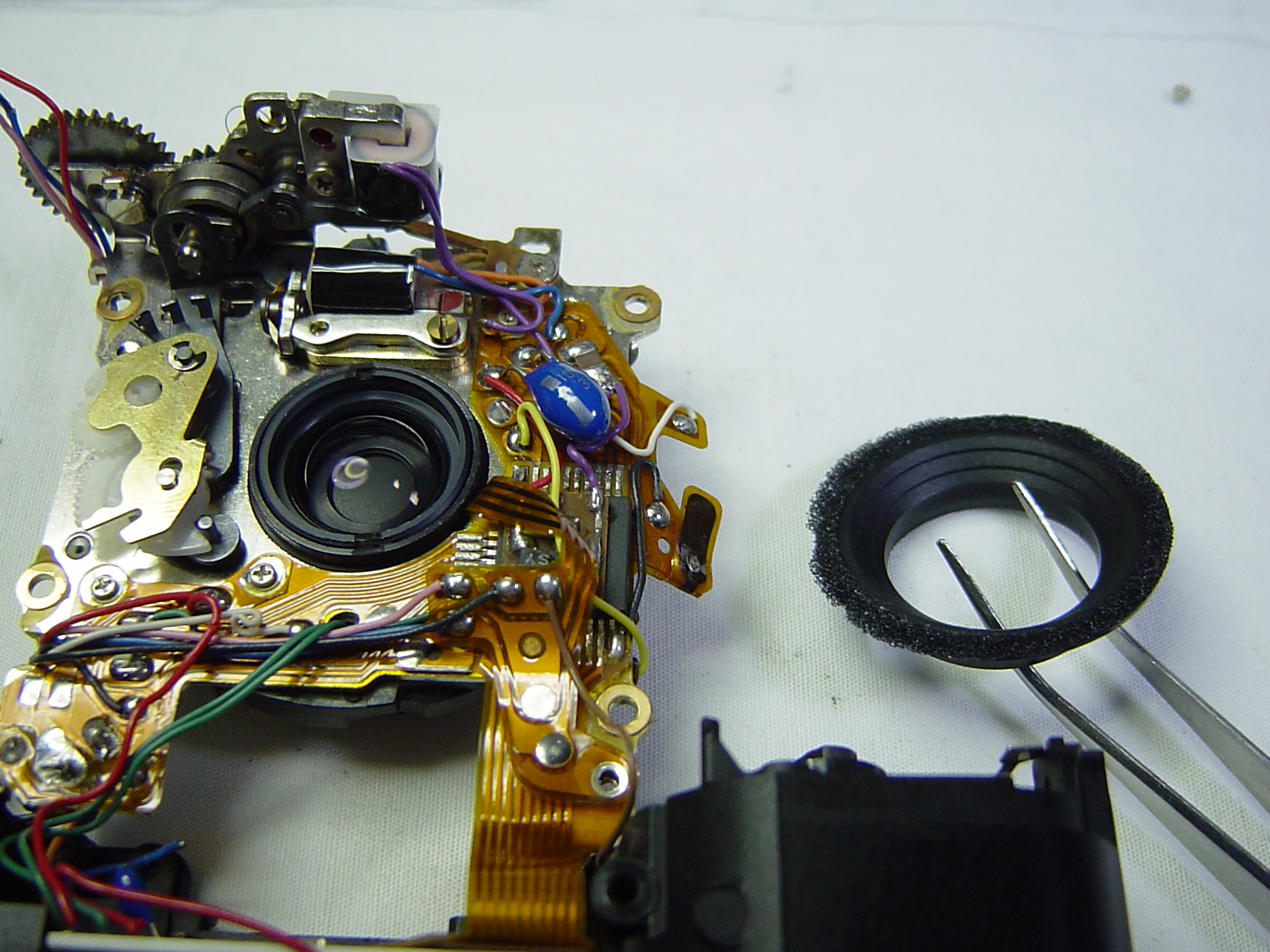

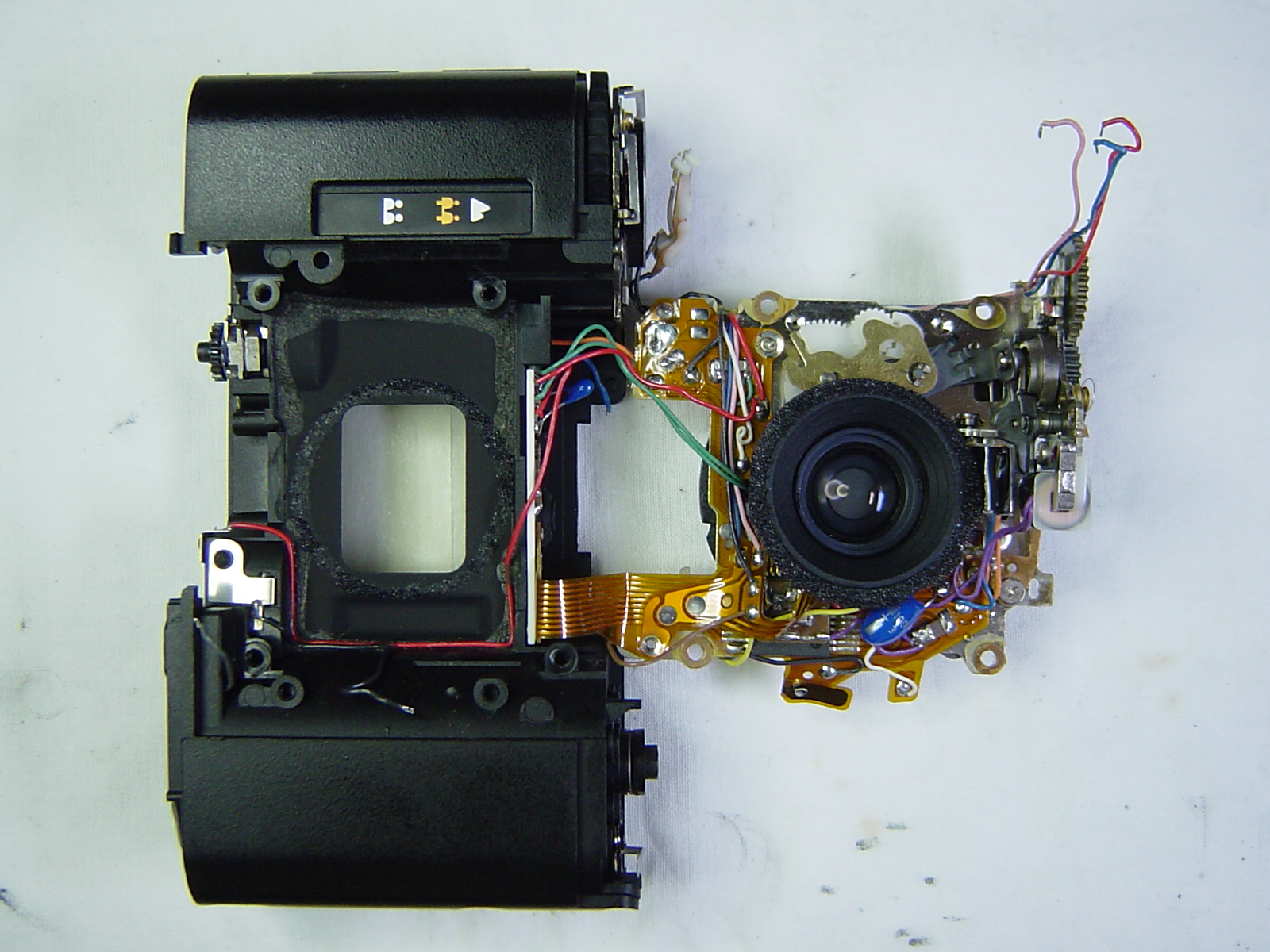

レンズボードが浮きました。






これで後玉ユニットに十分アクセスできます。

本体フレームとの間にあるモルトが、劣化してベトベトになっていますので交換の必要があります。



続きは次回と致します。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　国産MFカメラ修理専門
　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

ブログをご覧の皆様へ

いつもご覧いただきまして、誠にありがとうございます。

当ブログでは、カメラ修理の様子を中心にご紹介しています。

これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。

また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。

カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。

ありがとうございました(^_^)


店主

カメラ修理 オリンパス XA2 其の二

こんにちは。

OLYMPUS XA2の続きです。

XAの時にも感じましたが、樹脂製のカバー類は分解に結構気を遣います。

隠れたツメの位置などを、メモに残しておくといいですね。

最近は、樹脂を再生できる補修材もあるようですが。






レンズバリアー、フロントベゼル、トップカバーを外します。

スマートな筐体から露出したメカ部分が、キカイダーみたい（古いっ！）






中央のデンとした白いカタマリはファインダー。

白いのは要するに蓋ですが、裏側が黒い粘着シートになってます。

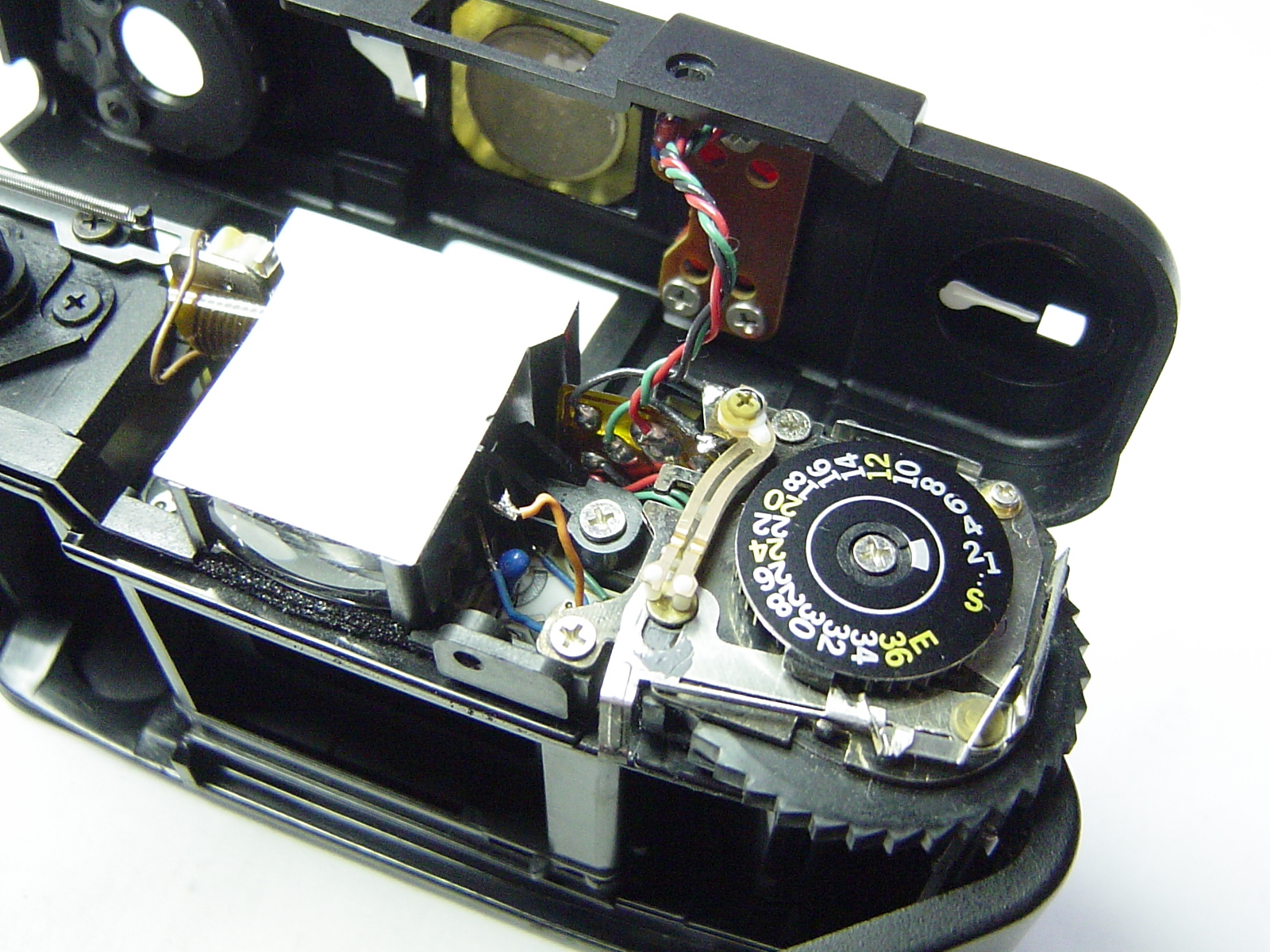

トップカバーからのハーネスは、レリーズボタンと電子ブザーのためのもの。






ファインダーを外しますと、可変抵抗器が複数組み込まれたプリント基板が現れます。

この辺はXAに比べると、かなり整理されている印象を受けます。

まあ、機能的にも部品点数は減っているわけですから当然ですけど。




続きは次回と致します。





*********************************************

当店では、良いものを長く、愛着を持って大切にされるお客様の気持ちになり、真心をこめて修理致します。

　　　　　　　　　　　　　　国産MFカメラ修理専門
　　　　　　　　　　　　　　カメラ修理工房　ミノハ

*********************************************

ブログをご覧の皆様へ

いつもご覧いただきまして、誠にありがとうございます。

当ブログでは、カメラ修理の様子を中心にご紹介しています。

これは、皆様に代わって内部の構造などをご紹介するという趣旨でありまして、カメラの分解をお勧めしているわけではございません。

また、当ブログの記事を参考に分解等された場合の不具合等につきましては、一切責任を負いかねますのであらかじめご了承お願いいたします。

カメラの修理は、是非プロの修理屋さんにご依頼くださいますよう、よろしくお願いいたします。

ありがとうございました(^_^)


店主

カメラ修理 オリンパス XA2 其の一

こんにちは。

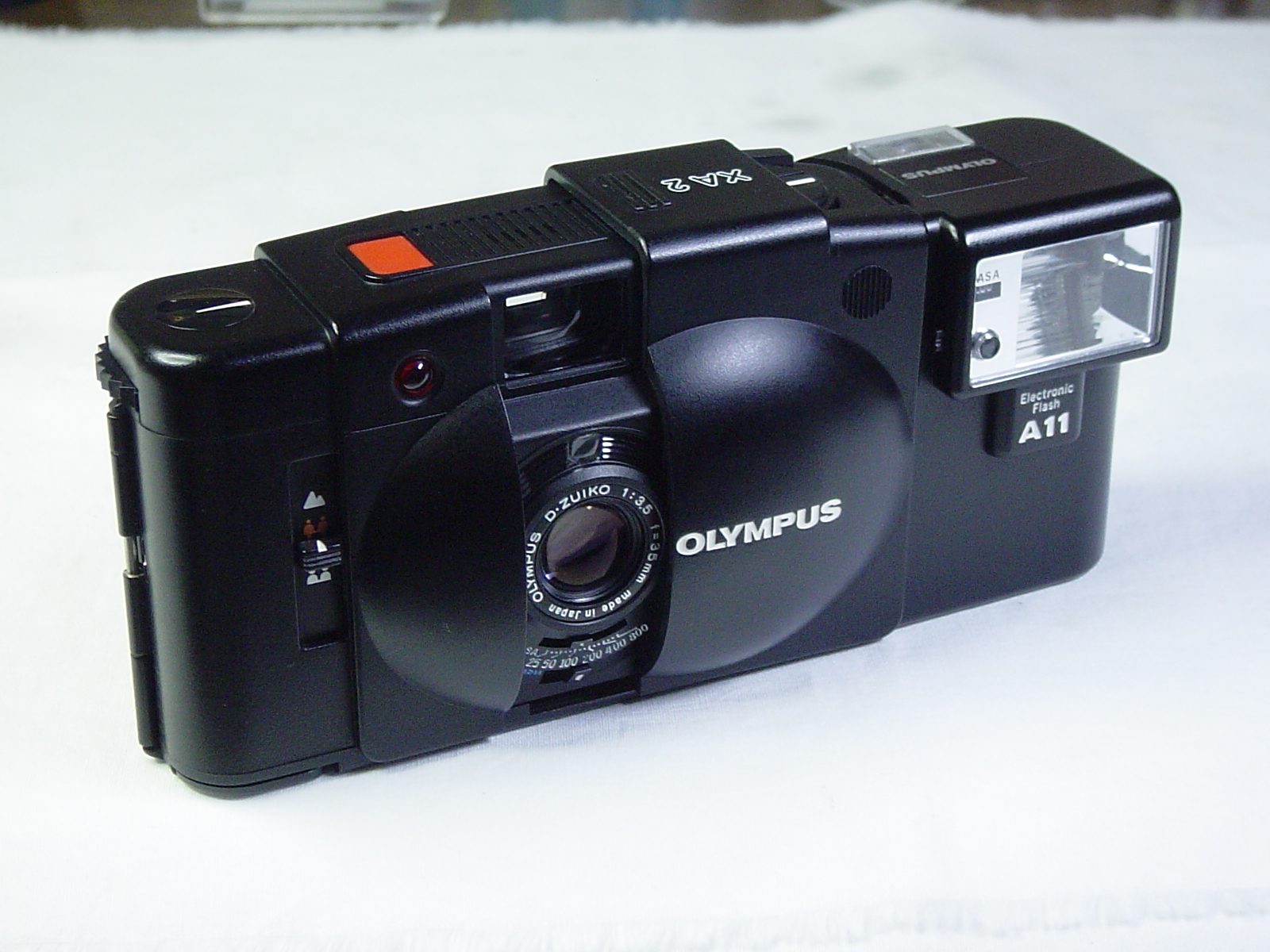

今回は、OLYMPUS XA2をご紹介します。

以前、オリジナルともいえるXAはご紹介しました。

XA2は、XAの特徴であった距離計を省略、3点ゾーンフォーカスとし、エントリー層にも扱いやすいようにプログラムAEに割り切ったところでしょうか。

カプセル風の膨らんだ形状も丸みがより強調され、1981（昭和56）年カメラで初めてグッドデザイン賞を獲得しました。




う～ん、今見ても古臭さを感じさせない秀逸なデザインですね。





私のお気に入りでもあります。


お客様からのご依頼は、レンズやファインダーのクリーニング、劣化したモルトの交換などでした。
