冷蔵庫 クーリングユニット修理

佐賀県某所のお客様より
「 最近、急に冷蔵庫内の温度が下がらなくなった。」
との御連絡を頂き、点検した結果…
熱交換器からの冷媒（ガス）漏れです。

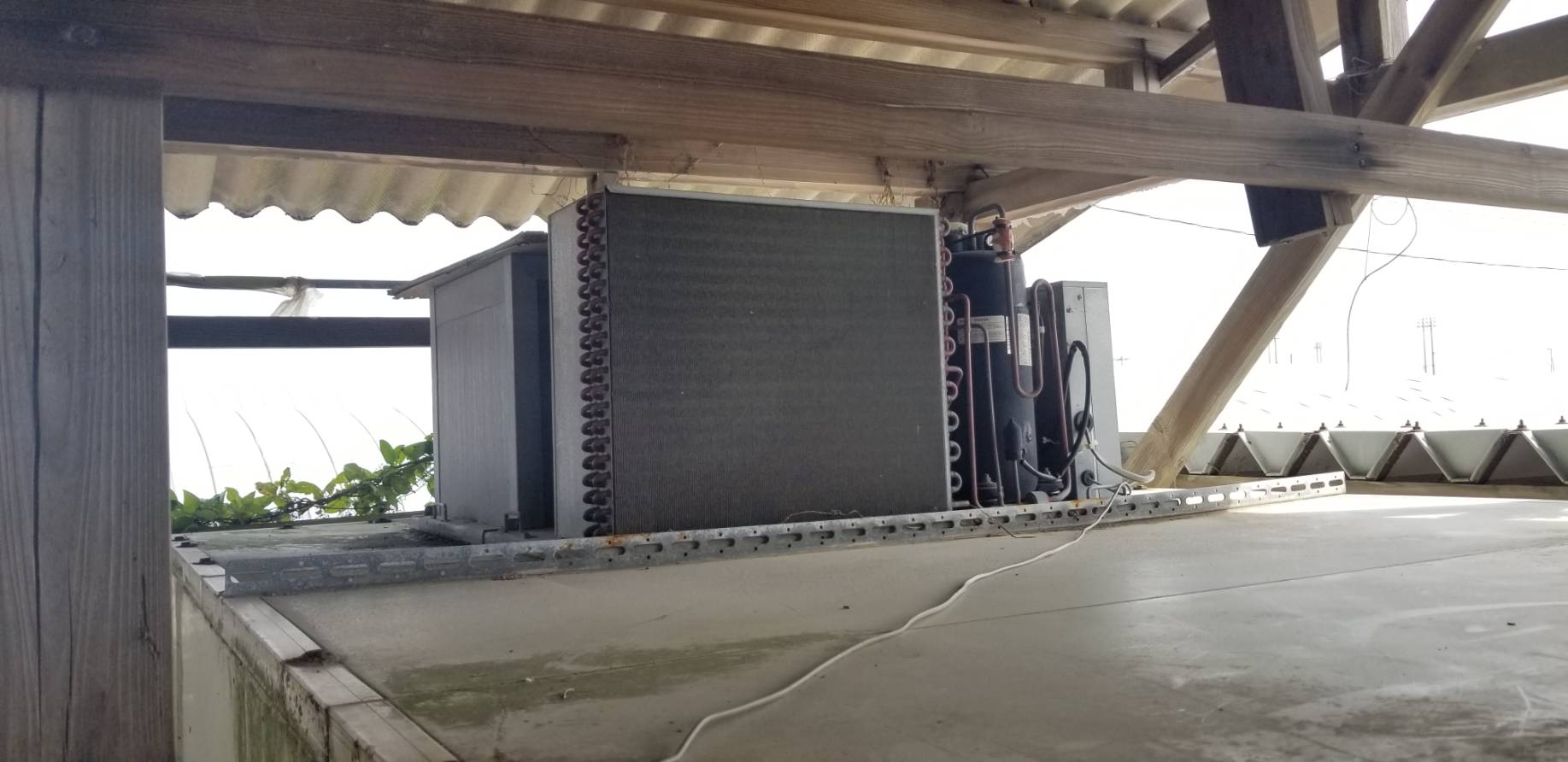

今回は使用温度４度の冷蔵庫、クーリングユニットの修理を行います

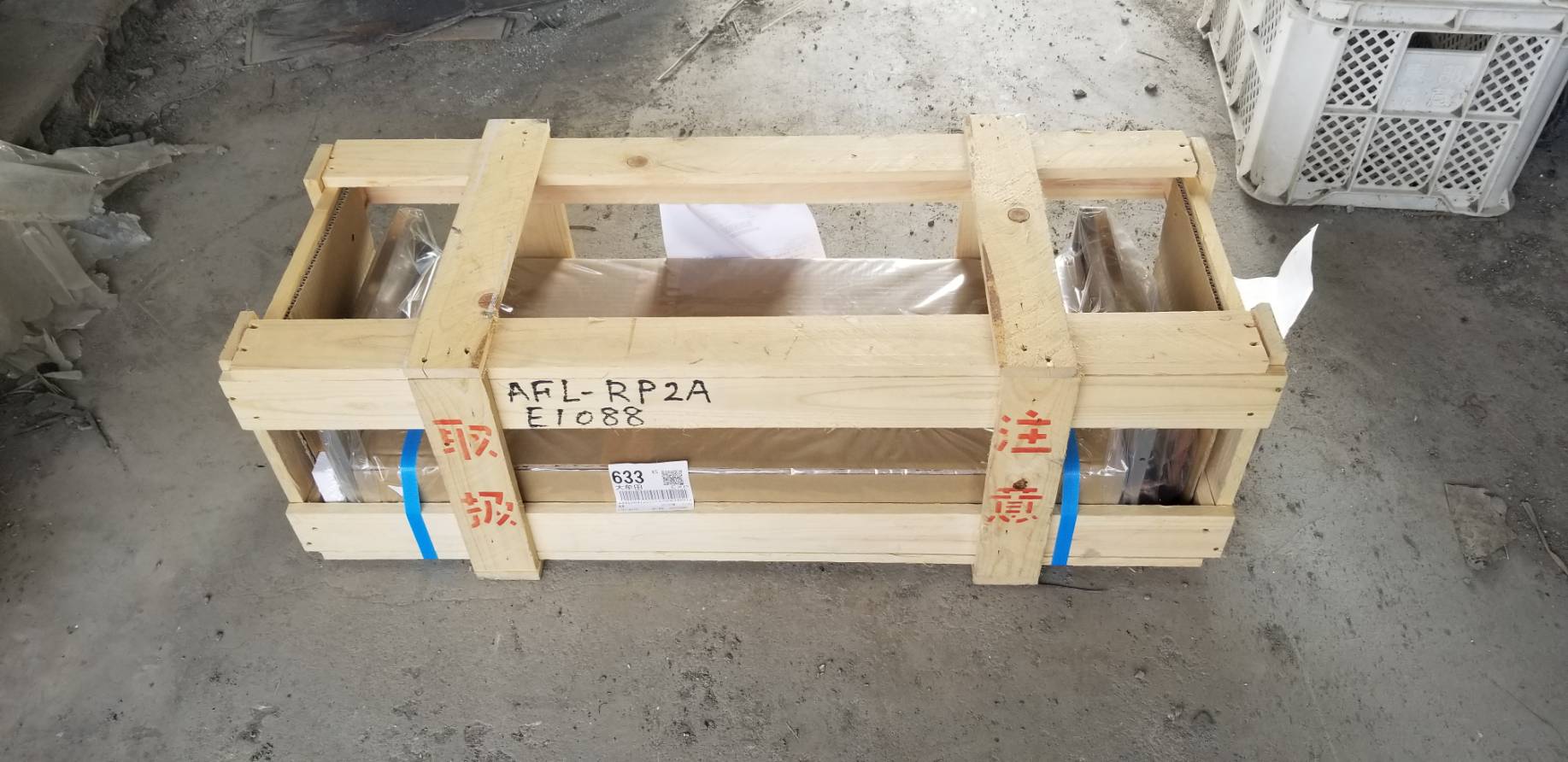

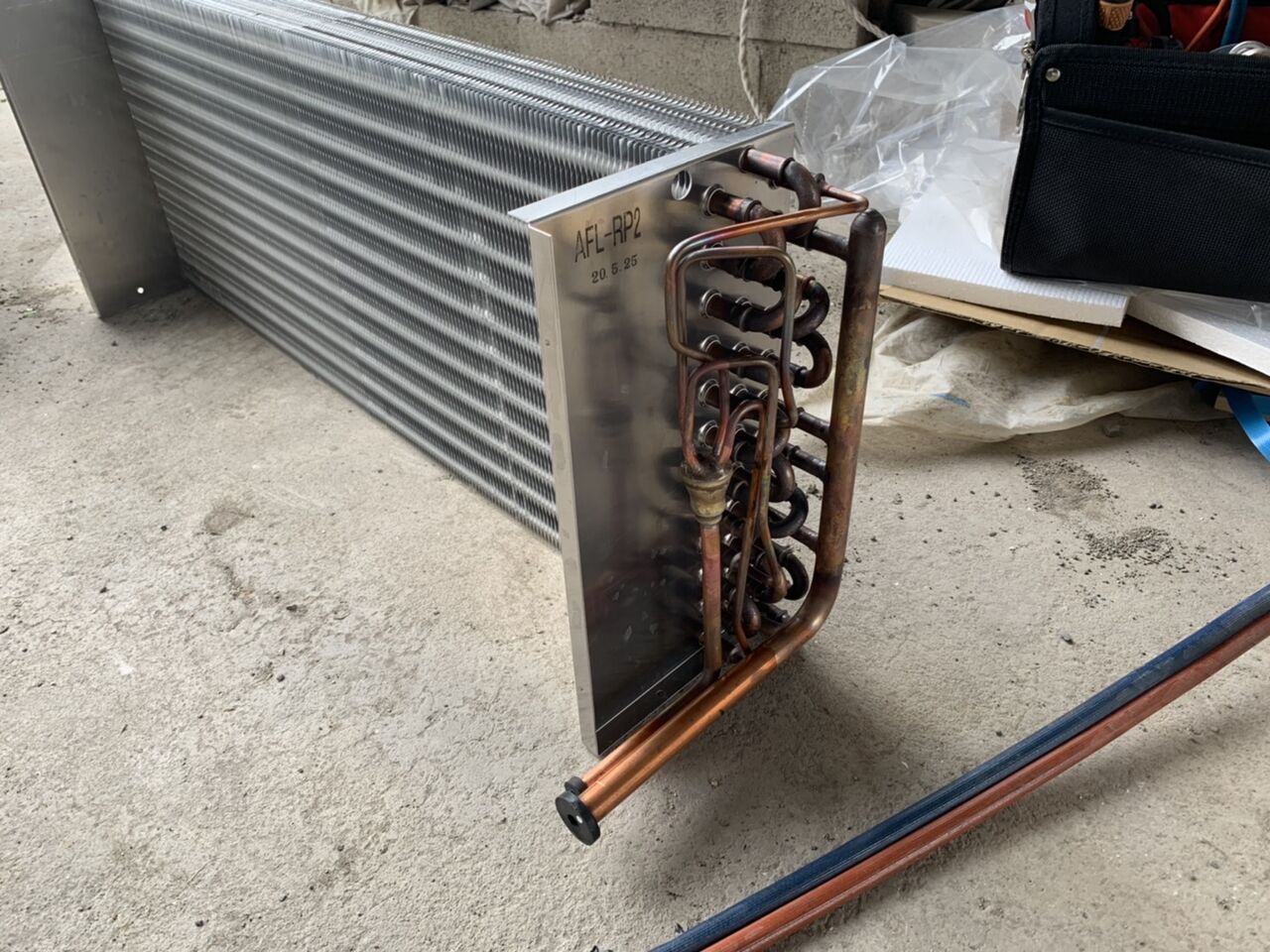

交換する熱交換器です

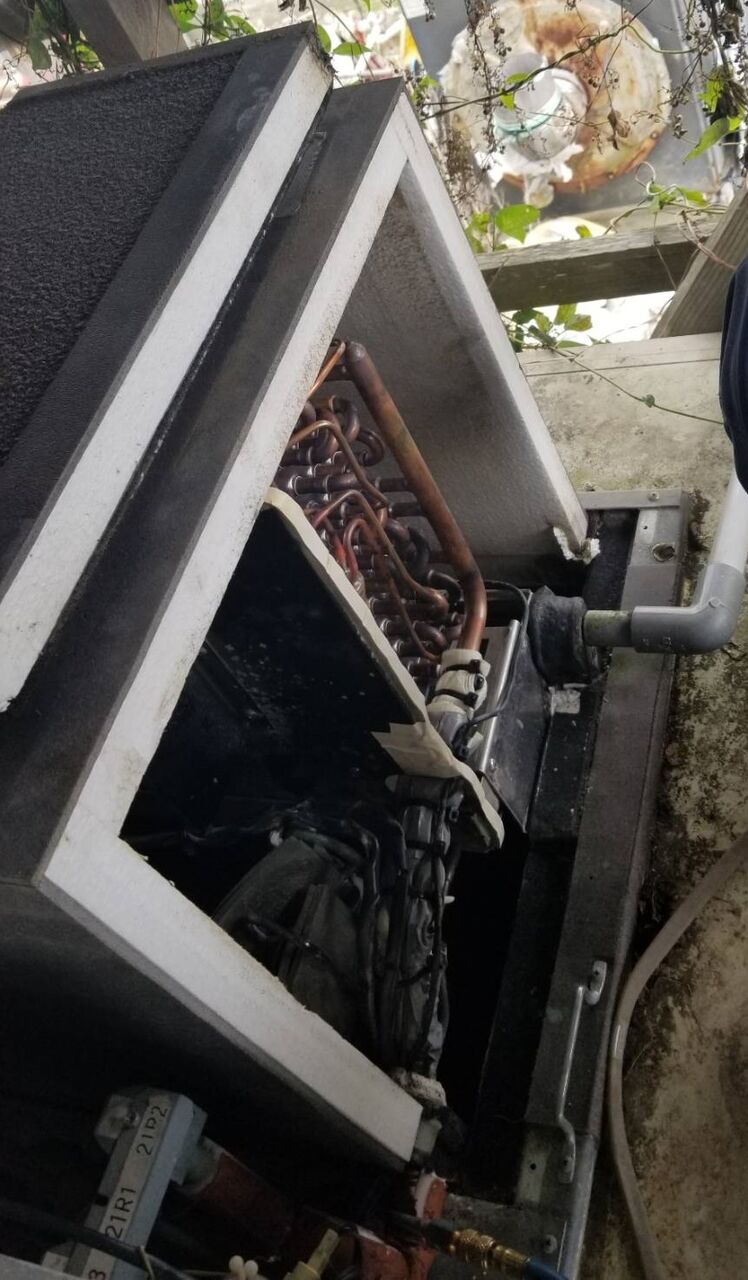

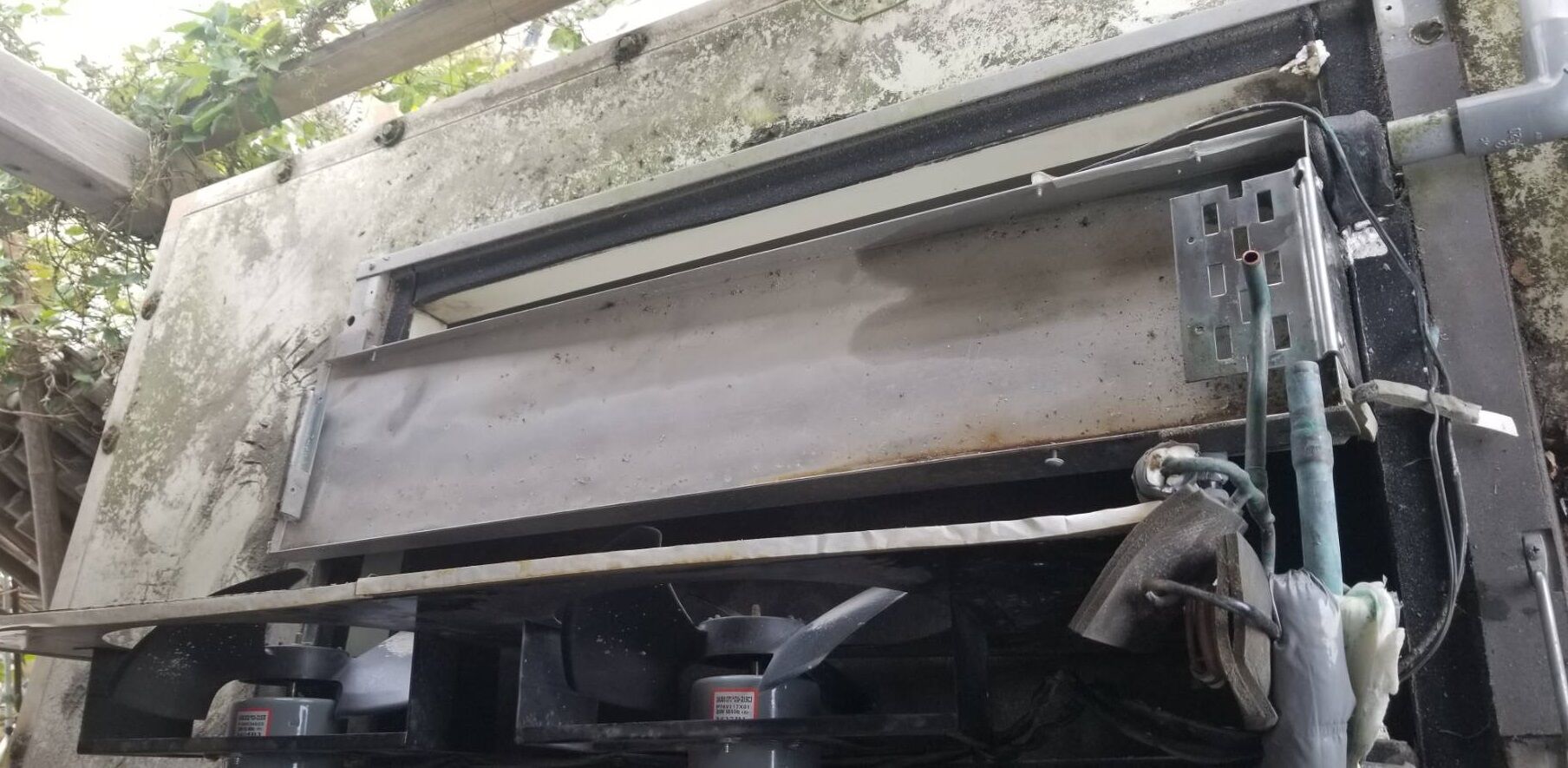

断熱パネルを分解していくと熱交換器が現れます。

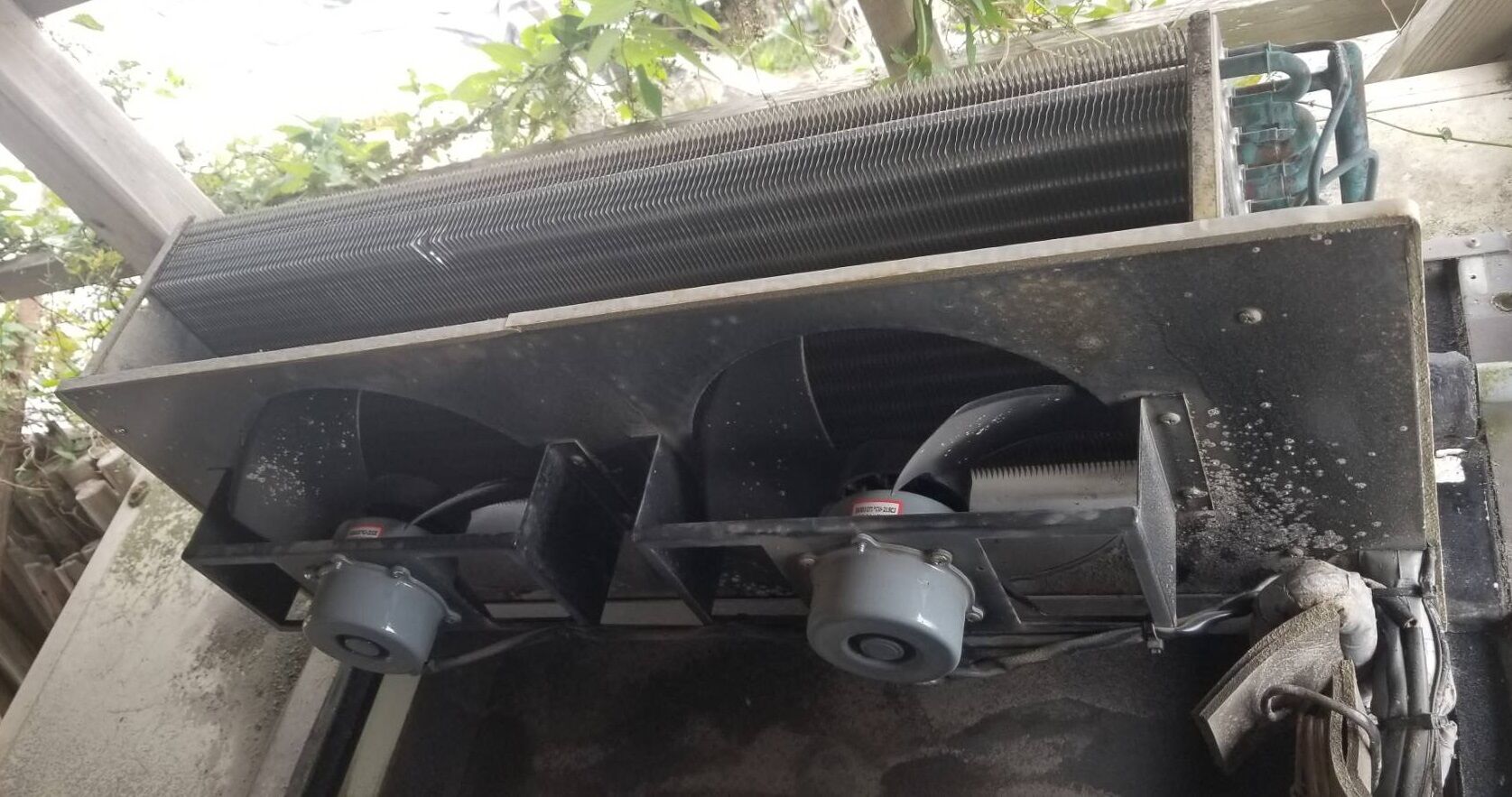

手前のファンで風を送り庫内の空気を循環させて
設定温度まで冷えていきます。

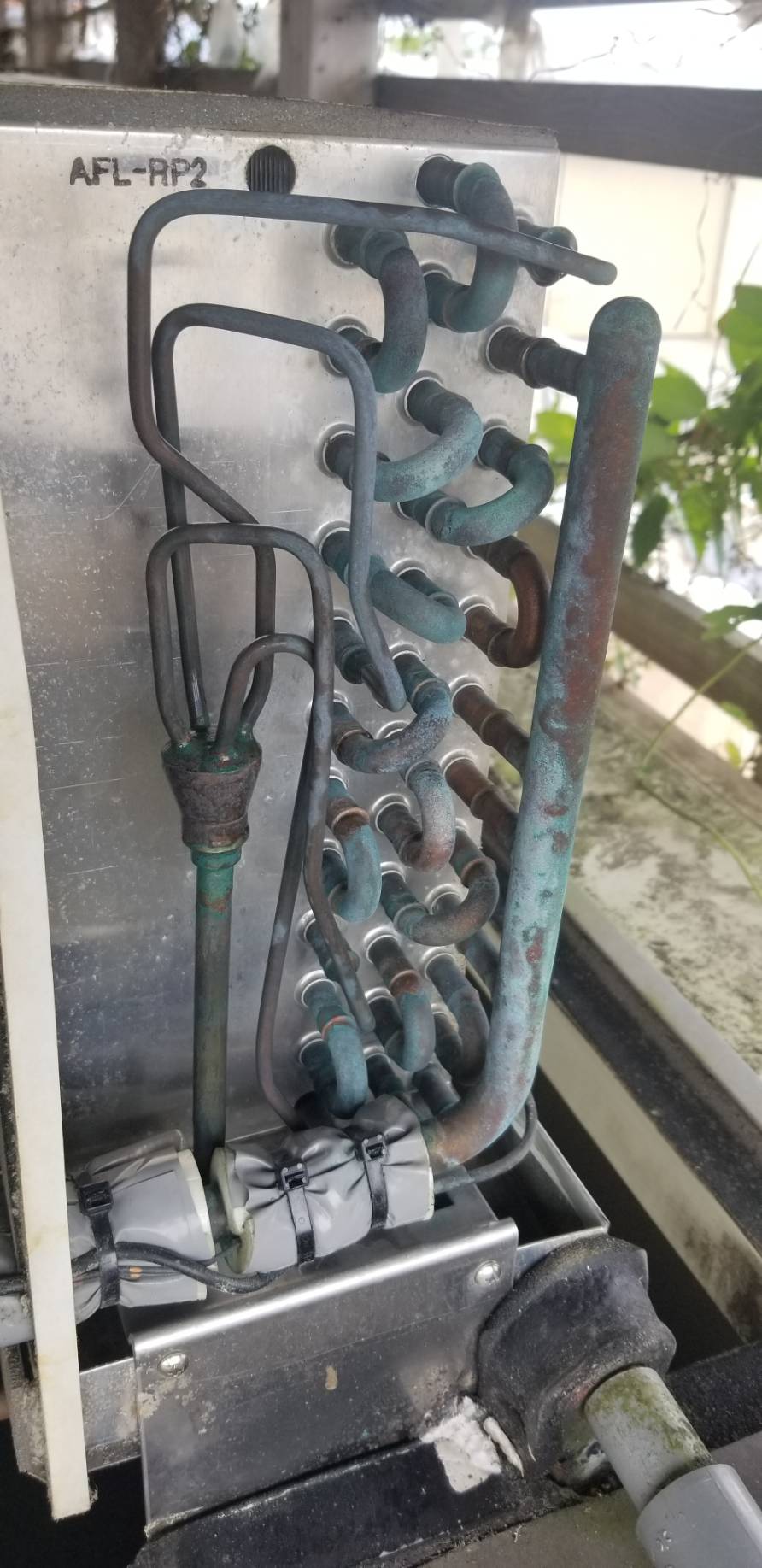

熱交換器側面部分です。
緑青(ﾛｸｼｮｳ) ※1 がパイプ全体に出ています。
今回、複数個所で冷媒(ガス）が漏れており
又、劣化も酷かった為、交換を実施しました。
　※１ 銅が酸化することで生成される青緑色の錆ｻﾋﾞ




熱交換機を取外した所です。

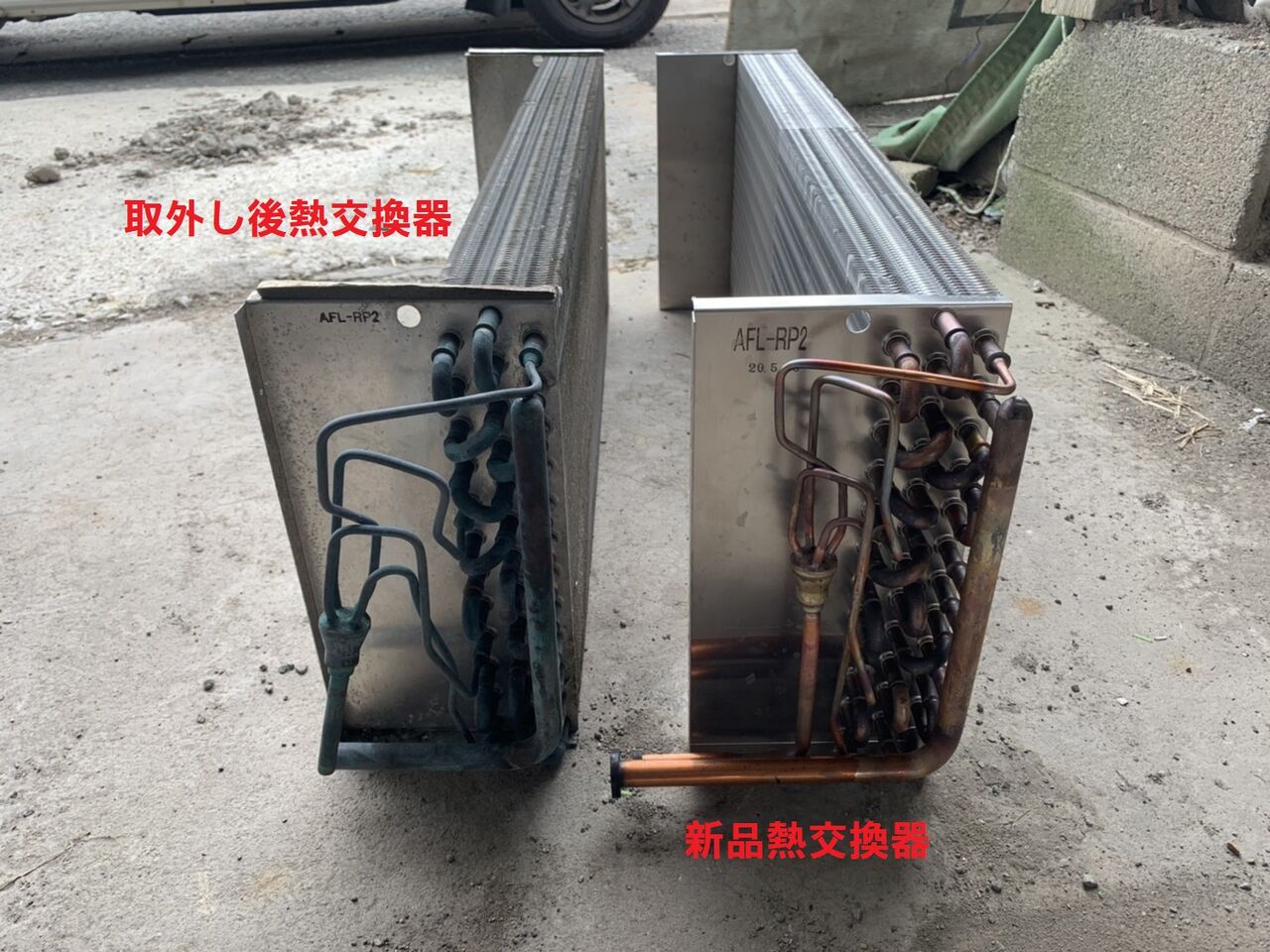

取外し後熱交換器(左) ・ 新品熱交換器(右）

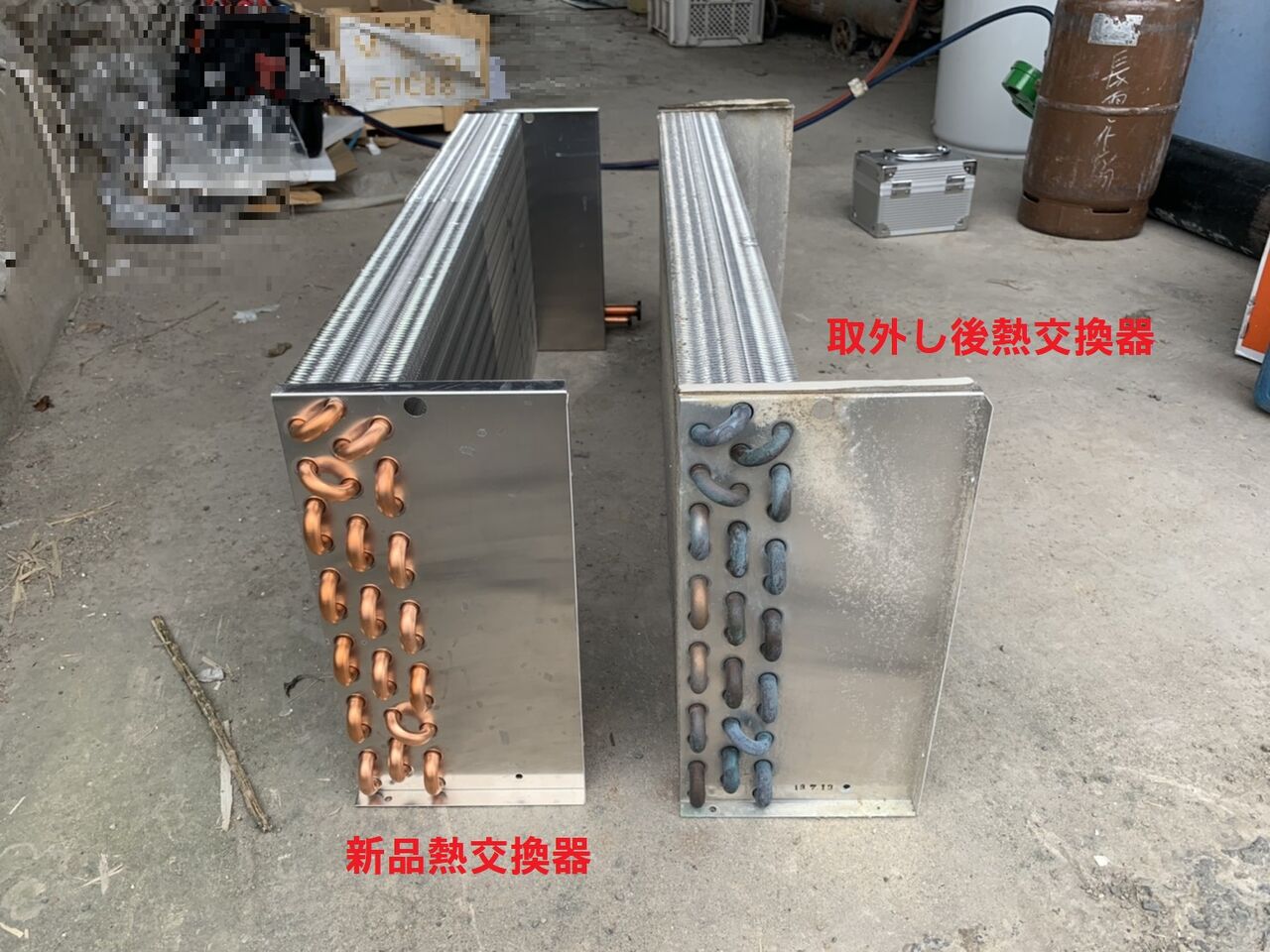

新品熱交換器(左）・　取外し後熱交換器(右)


違う角度より 　新品熱交換器

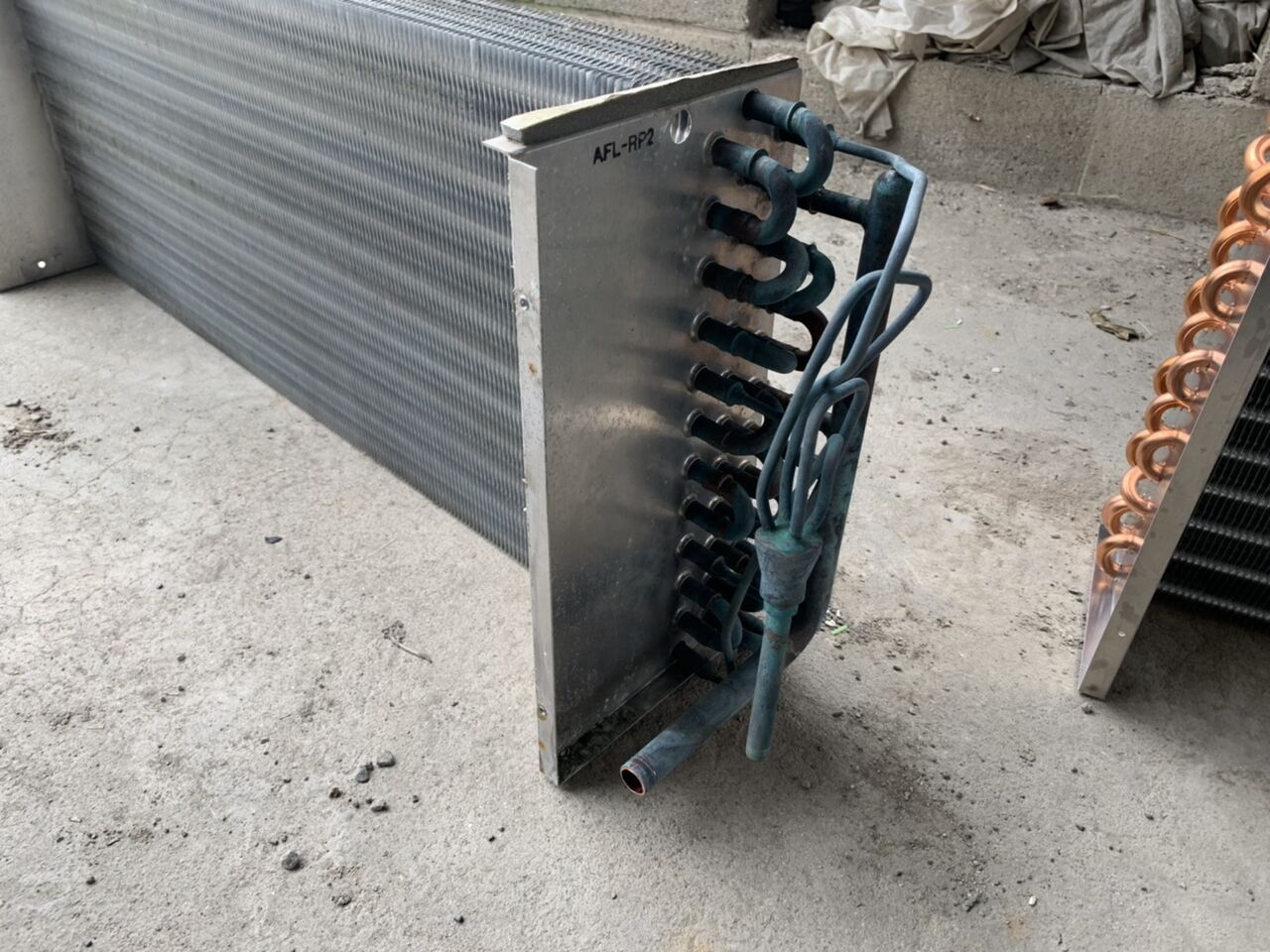

違う角度より 　取外し熱交換器




新品熱交換器を取り付けていきます。

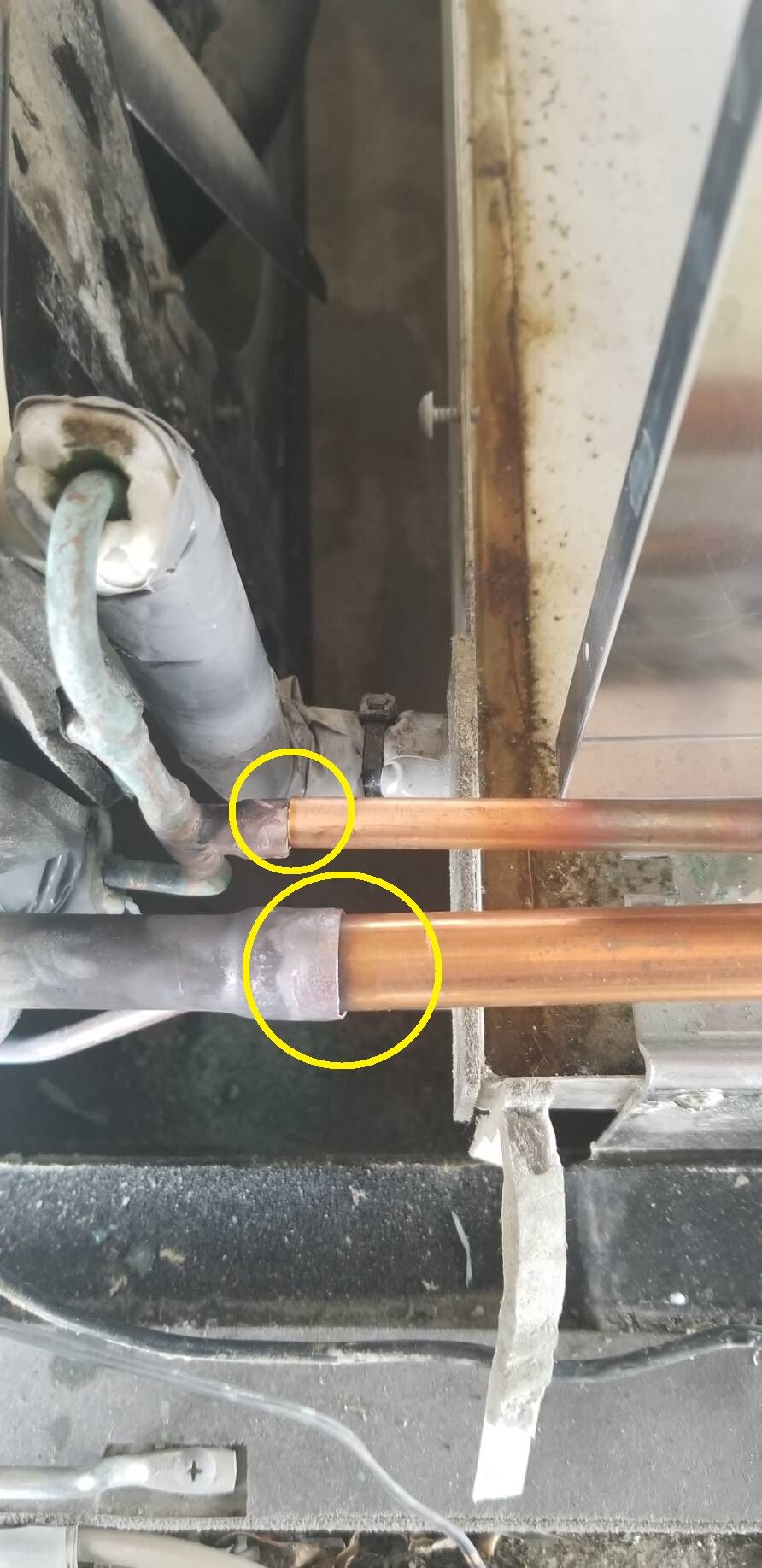

冷媒(ガス)が流れる銅管を接続していきます。

ガス溶接にて接続

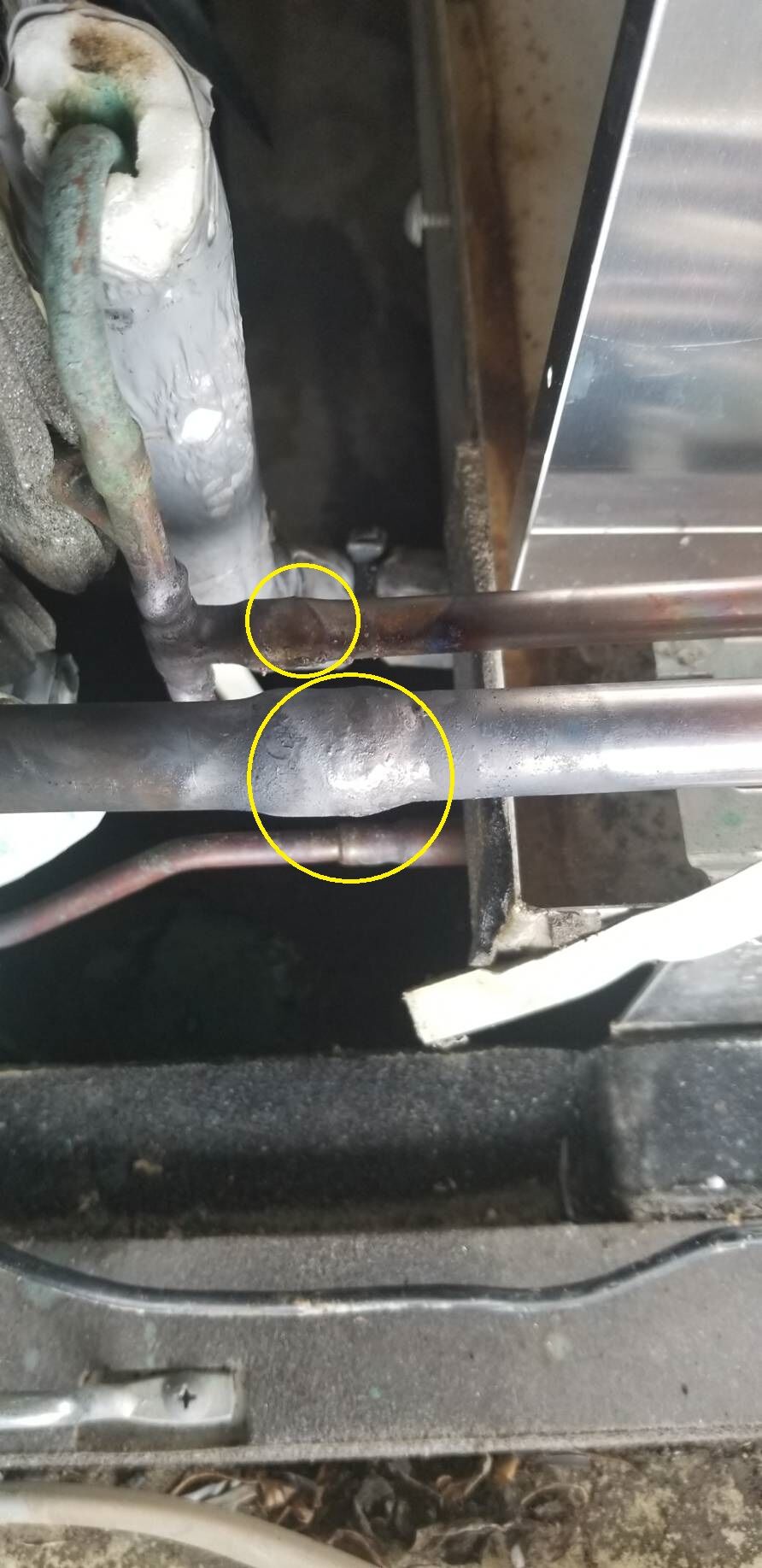

溶接箇所をしっかり確認します




確認が終わったら断熱材と配線を取付固定していきます

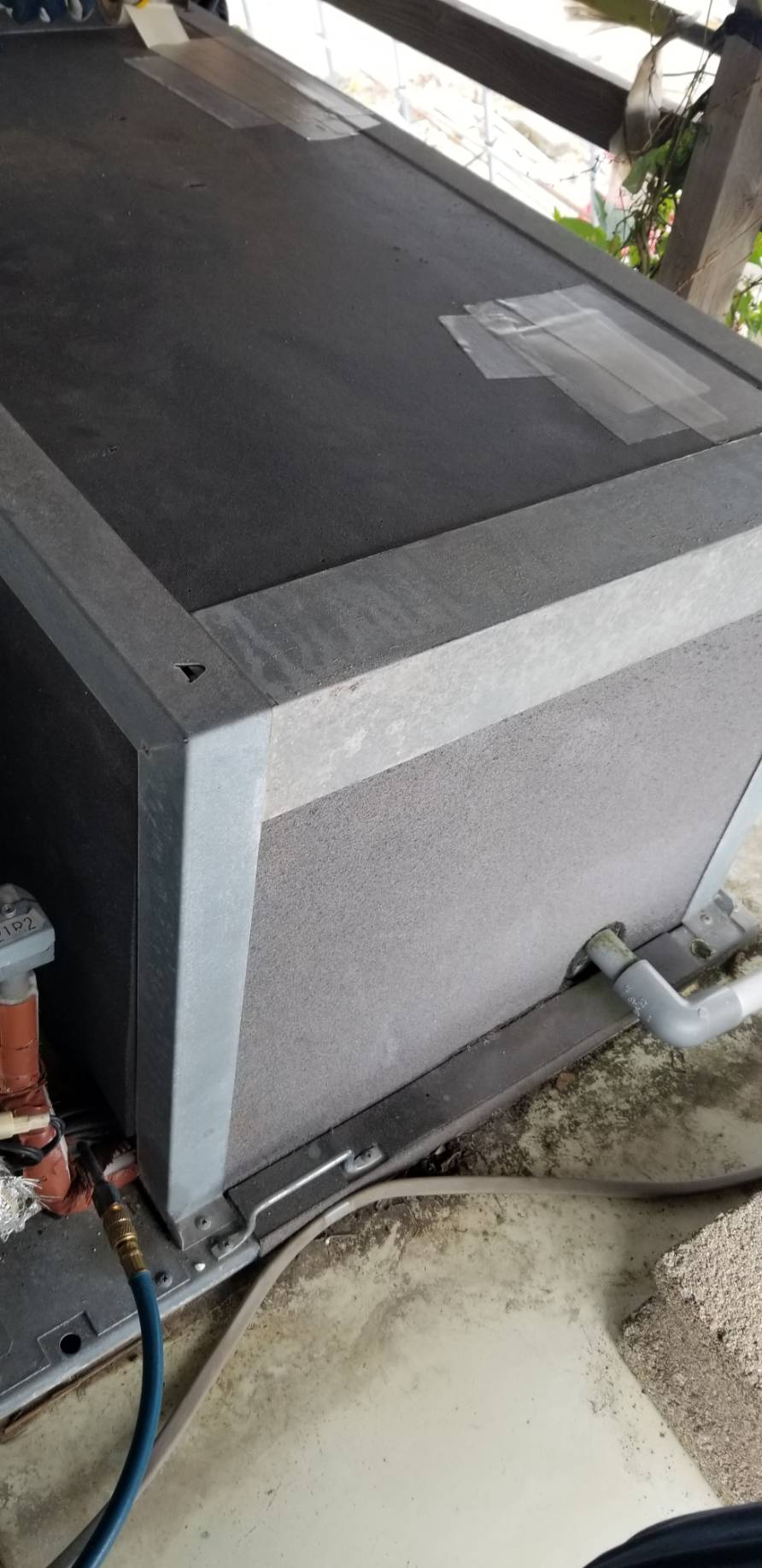

断熱パネルを組立てます

組立て完了～～

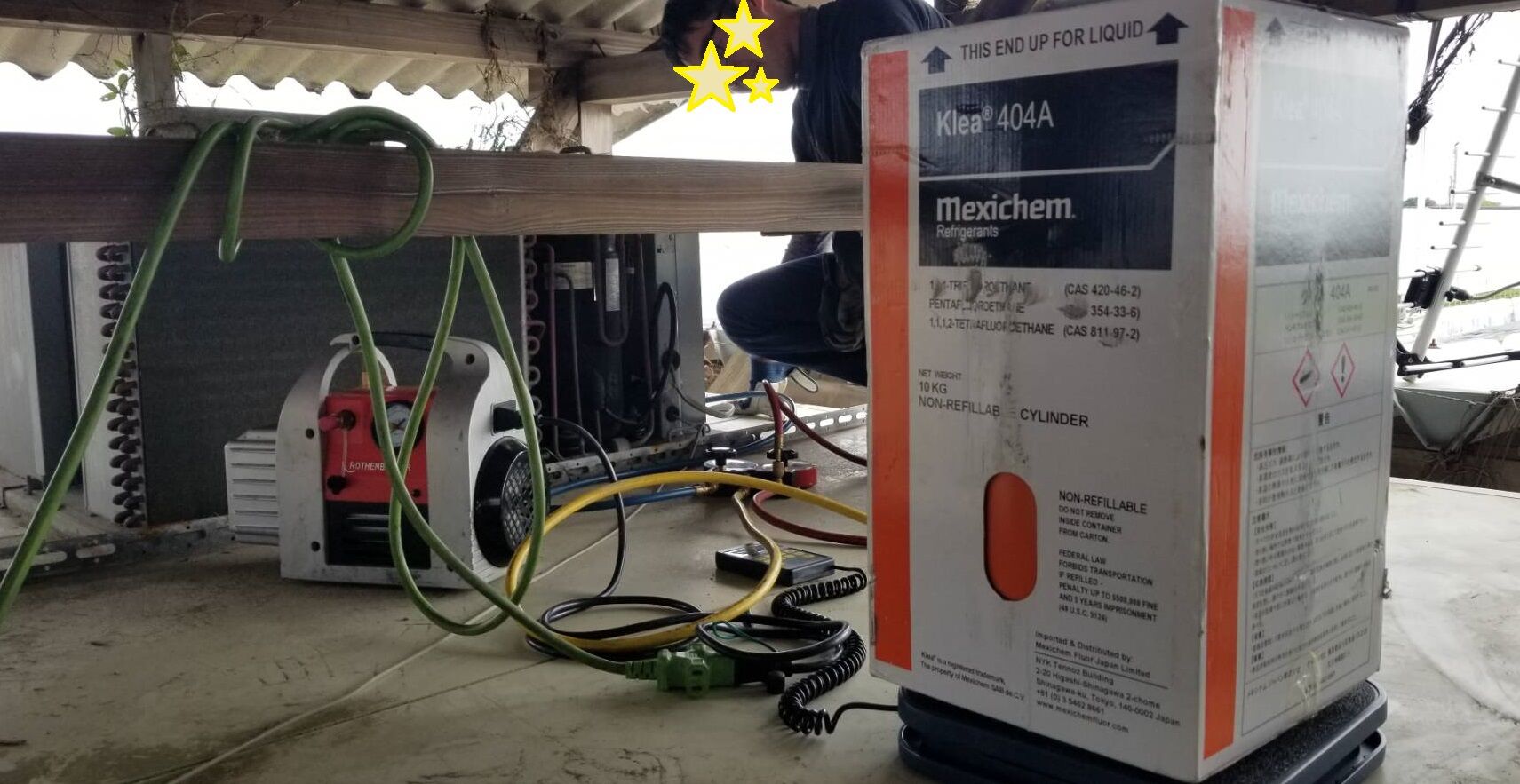

冷媒回路内を真空引き・乾燥を行い
所定の真空度まで達したら冷媒（ガス）規定量を充填します
今回はＲ404Ａ(ガス種）を使用しました。
最後にリークテスタで冷媒漏れがないか確認し、
設定温度までの運転 → 停止 → 運転　を確認して
不具合がなかったので無事、作業は終了です
