以前から黒電話型のハンドセットが欲しかったんですよね。
昔から携帯の着信音を黒電話にしているのもありますが…
※ギャラタブのは音源サイトからmp3を拝借。


こういう製品もありますが、なかなか高いです。
もう既にちゃんとしたヘッドセットは持っているので過剰な投資は避けたい。

”他人と同じ”は嫌な人向け、黒電話風ハンドセットを衝動買い!
http://ascii.jp/elem/000/000/580/580371/

前に千石で買い物した時にφ3.5mmの4極プラグを買ってあったので、自分で黒電話型ハンドセットを作ってみる事にしました。

んで出来たのはこんな感じ。
IMG_5569
なかなかレトロで良いんじゃないですかね…(結構重いです)

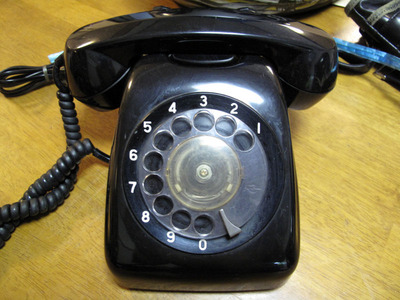

黒電話はヤフオクで調達。
送料込みで¥1,300でした。こんなに安く手に入るなんて…
IMG_5557

早速分解。
IMG_5558
意外と部品数って少ないんですね。

欲しいのは受話器です。
でも本体も取っておきます。
もしかしたらいずれ使いたくなるかもしれないので…

受話器はもっと単純。
IMG_5560
モノラルスピーカーの線(黒)×2
マイクの線(白)×2
マイクはコンデンサマイクとかみたいな極性のあるマイクじゃないみたいなので、どちらの方向で繋いでも問題ないのかも?

そのまま4極プラグに繋げば通話自体は出来ます。

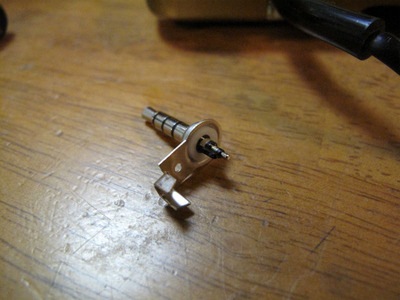

IMG_5561
んー…コイツも繋ぎにくいなぁ…

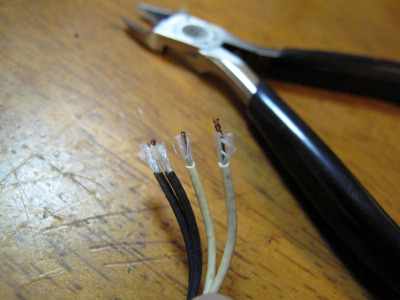

IMG_5562
被膜についてるこの線維って何の役割があるんだろ?
とりあえずハンダの邪魔なのでライターで焼き払います。


最初はこちらを参考に結線。

Samsung Galaxy i9000 headset pinout
http://pinoutsguide.com/HeadsetsHeadphones/samsung_galaxy_headset_pinout.shtml


しかし、どうもうまくいきません。
どうやらコレとは違う?
それにPush Switchをどう使うのか解りません。
とりあえず使っていない純正のヘッドセットを分解してみます。

IMG_5565
線の方の隙間から細いマイナスドライバーを突っ込めばあまり傷つけずに殻を割る事が出来ます。

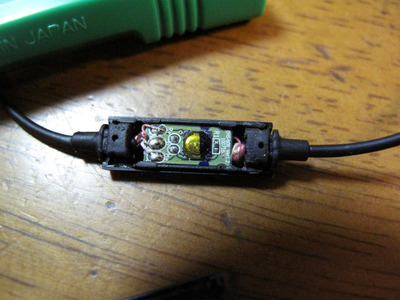

IMG_5566
マイク以外と大きいですね。

しかし、解らない…
スイッチを押したところで特に繋がる線があるわけでも…

1時間ぐらいあれこれやって結局解らず諦めかけていたのですが、なんとなくそういや抵抗とか関係あるかも?って4極それぞれチェックしてみるとM+とGNDの間の抵抗値がスイッチon/offで変化する事が解りました。スイッチOFFで約1.4kΩ、ONで約60Ωぐらい。

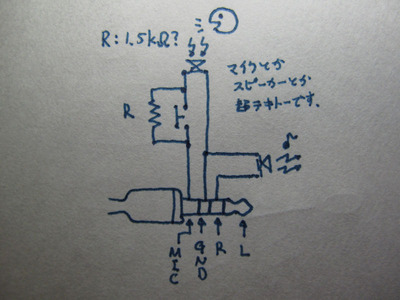

なので多分、こんな感じなんでしょう。
iPhoneと同じく3番目がGNDのようです。
IMG_5572
コレを元に結線します。

IMG_5567
こうすればスイッチを押した時は抵抗を通らず迂回します。
試しに3kΩの抵抗を付けてみましたが問題ないようです。
作り直した時に2kΩの抵抗に変えましたが問題なく動きました。

IMG_5568
問題なく着信を取る事が出来ます。
純正もそうですが、普段はメディアプレイヤーの制御に使えるんですね。
一度押しで再生(起動)or停止、二度押しで進む、三度押しで戻る、のようです。
どのイヤホンでも使える有線リモコンも作れますね。

結果として、
黒電話:¥1,300
4極プラグ:¥126
2kΩ抵抗:¥10
プッシュスイッチ:¥100ぐらい?
と¥1,600ぐらいで、市販品より¥1,000ぐらい安くで出来ました。
しかもこちらはホンモノです。お得です。


ただ作ったのは良いですが、まだマイク感度とかのチェックをしていません。明日大学に行った時に友人にテストを手伝って貰おうと思います。

- - - - - テスト結果 - - - - -
スピーカー・マイク感度ともに問題なし…と言いたいところですが、
正直マイクの感度が良すぎてノイジーな感じです。
間に可変抵抗を挟んで調整する事にしてみます。
ノイズの方は剣菱Pの方の動画にあった積層セラミックコンデンサーと電解コンデンサーの組み合わせで除去できるかな?
そもそも音の信号は波になっているはずなので除去しちゃダメですね。

直流成分をカットするためにコンデンサーをかまさないといけないみたいですね。

バックエレクトレック型コンデンサマイクロフォンの構造
http://www.star-m.jp/products/transduc/tr10_04.htm

このあたりも参考になりそうです。

市販の抵抗入りオーディオケーブルの抵抗値はいくら程度ですか。
http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q1331653223

マイク入力に繋ぐ抵抗入りケーブルで、LとRが絶縁されていない
http://okwave.jp/qa/q2521159.html

流石に、一筋縄とはいきませんでしたね。
- - - - - - - - - - - - - - - -

追記:
再起動したらなんか着信音が鳴らない…
と思ったら、原因はコレでした。

Rescan Meda ROOT
https://market.android.com/details?id=com.addz.mediascannerroot

起動時のメディアスキャンを停止させたく導入したのですが、どうやら着信に使うサウンドをsdcardに置いてある場合はメディアスキャンをしないと設定に反映されず着信音が鳴らなくなってしまうみたいです。


- - - - - - - - - -
