[DIY][SC-02D] 痛タブ！型紙（※ただし前面のみ）

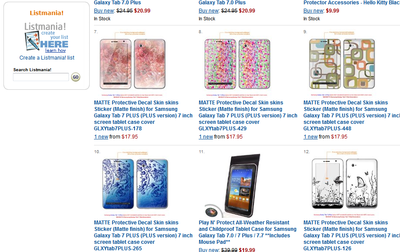

Amazon.com（≠co.jp）でGalaxy Tab 7 Plus用のケースを探していたら、
ケースよりこういうのが沢山見つかりました。


そういや痛iPhoneとか痛PSPとかあったなー

っということで作ってみました。

※カメラ穴がずれているのは加工ミスです。
前面だけですが、他の機会に作れるよう作り方をメモしておきます。


１）素材集め
まずは型紙の基となる画像を探してきます。

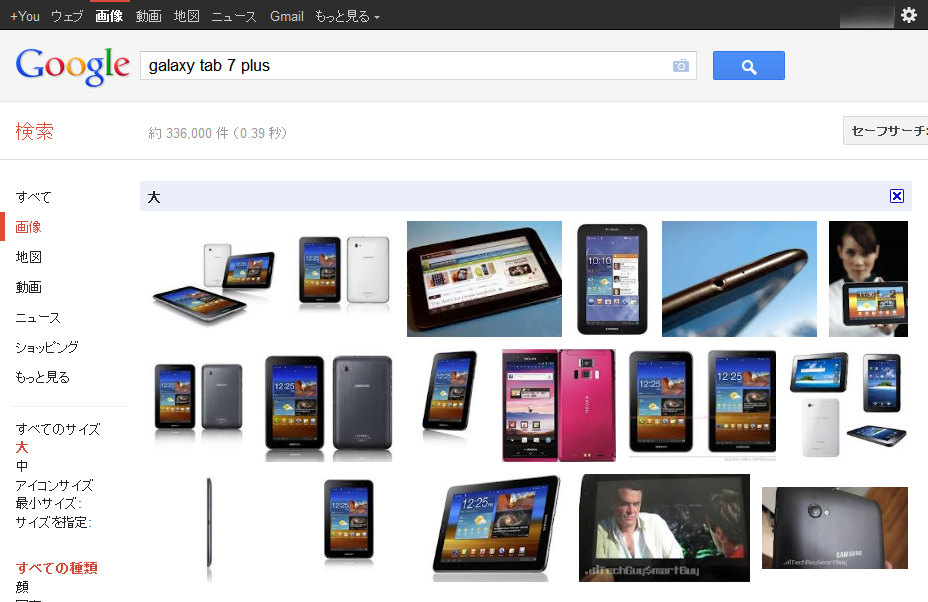

Google画像検索で、端末の正面からの大きな画像を探します。

いっぱいあって助かります。


２）型紙作り
手に入れた素材を基に型紙を作ります。
使うのは定番フリーソフト「GIMP2」です。

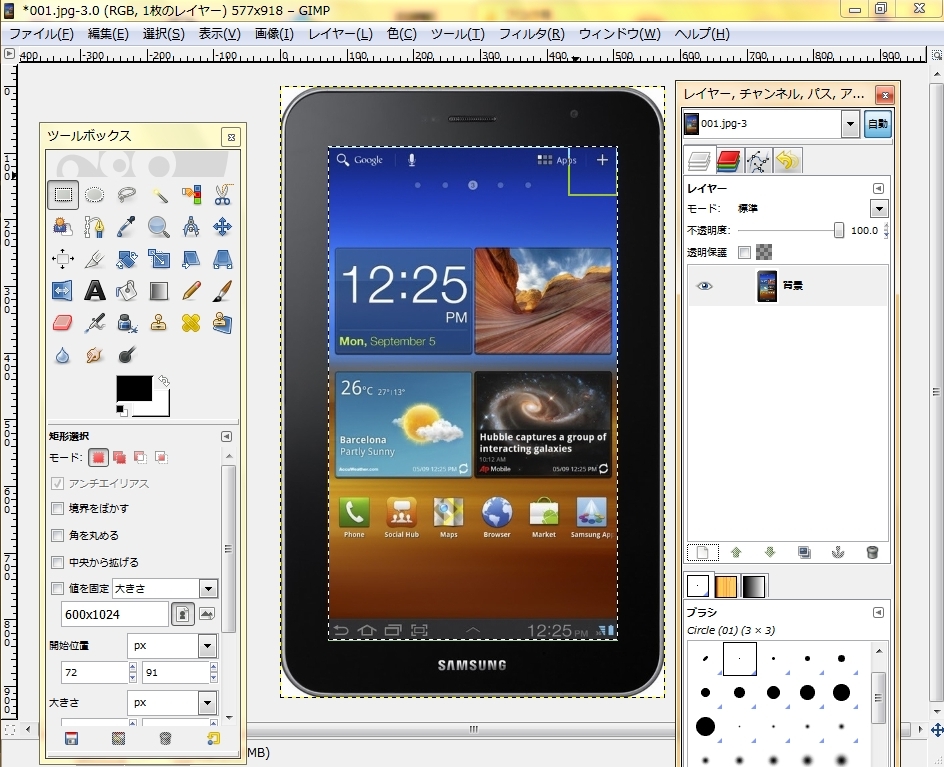

まずは素材を取りこみ、ギリギリまでトリミングします。
画面表示の＋/－を使ってギリギリまで煮詰めてください。

というのも、後で話は出ますが、
画像の中で正確な大きさが判っているのが本体だけだからです。
ここで選択ツールで画面部分が選択された状態になってますが、
単純にスクショの順番を間違えただけです…

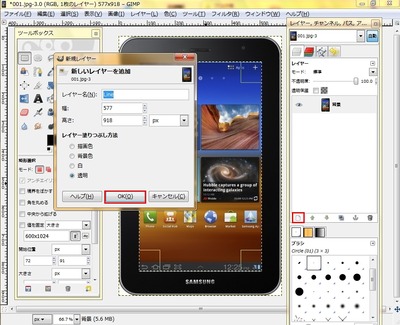

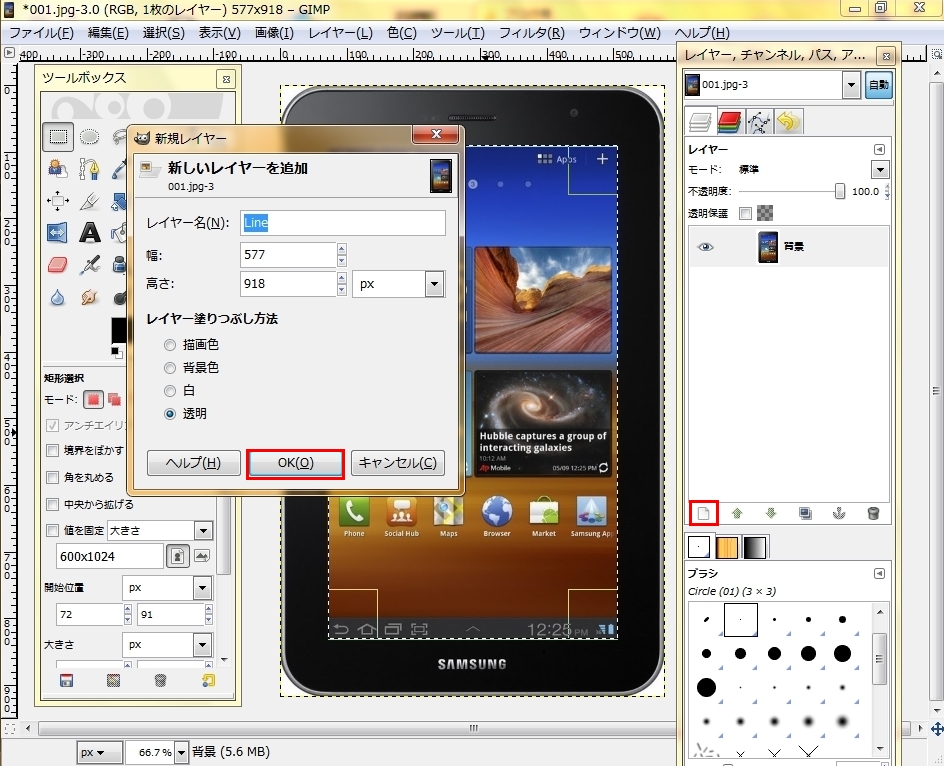

続いてレイヤーを追加し、型紙を作っていきます。

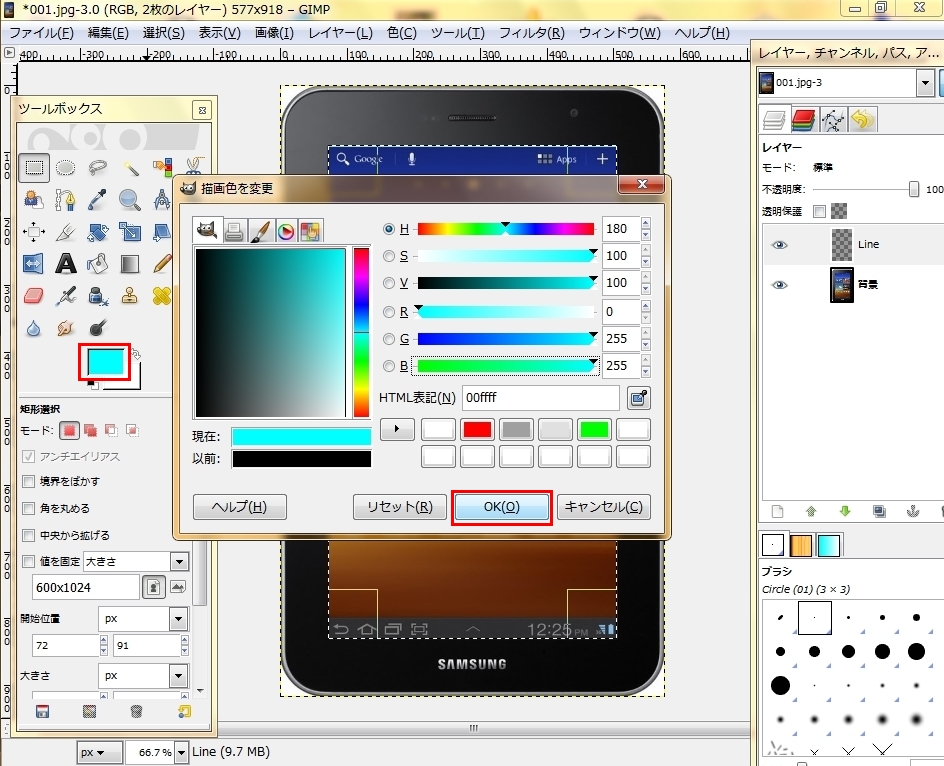

今回、型紙の色はよくある水色にしておきます。

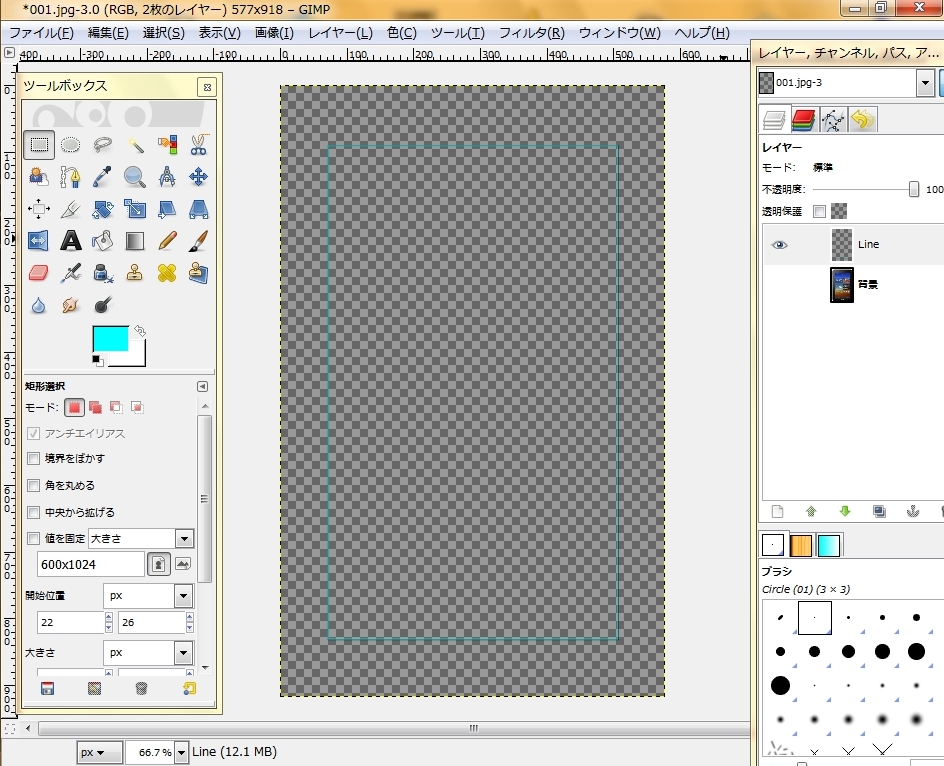

選択ツールで画面部分を選択し、四角形の線を引きます。

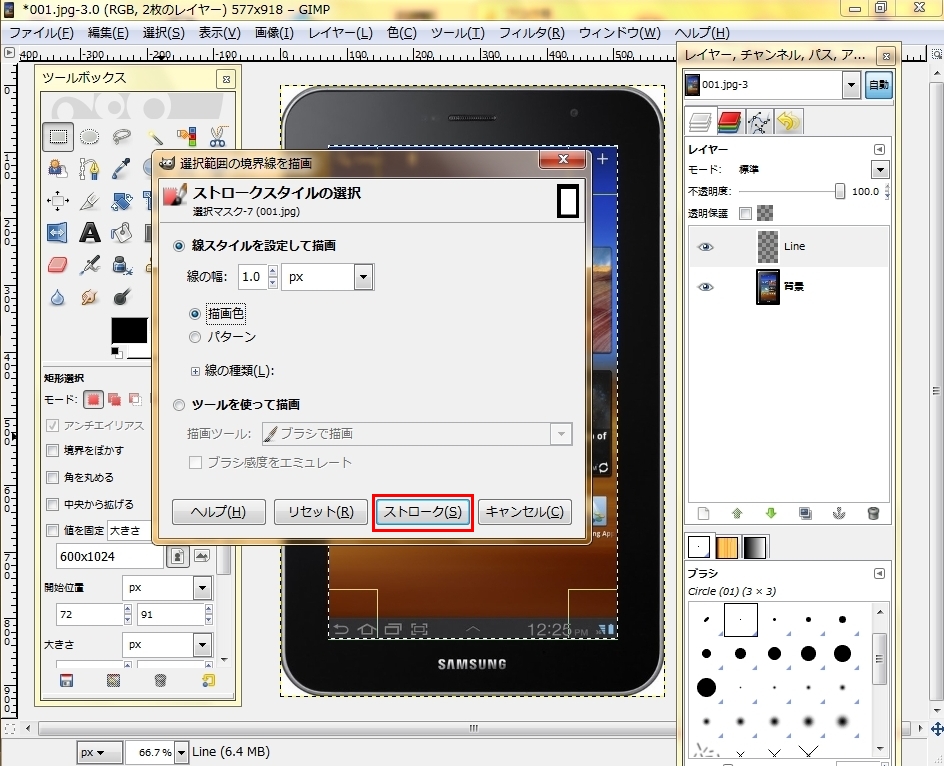

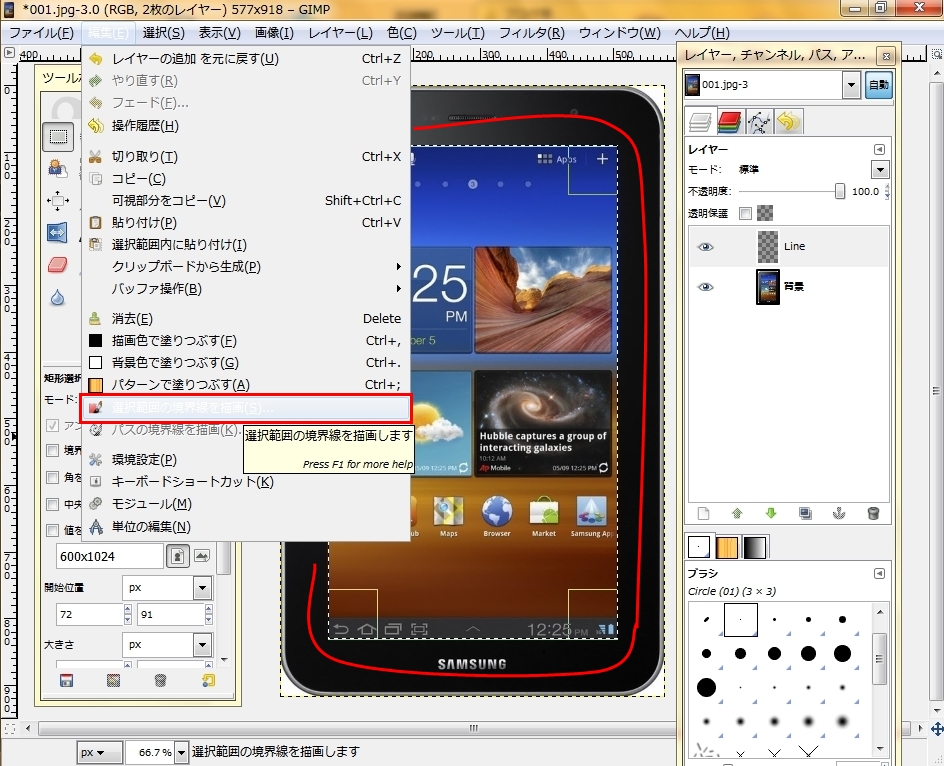

「選択範囲の境界線を描写」により選択部分に線が引かれます。

線の太さを設定し、ストロークを押すと描写されます。


きちんと引かれてますね。

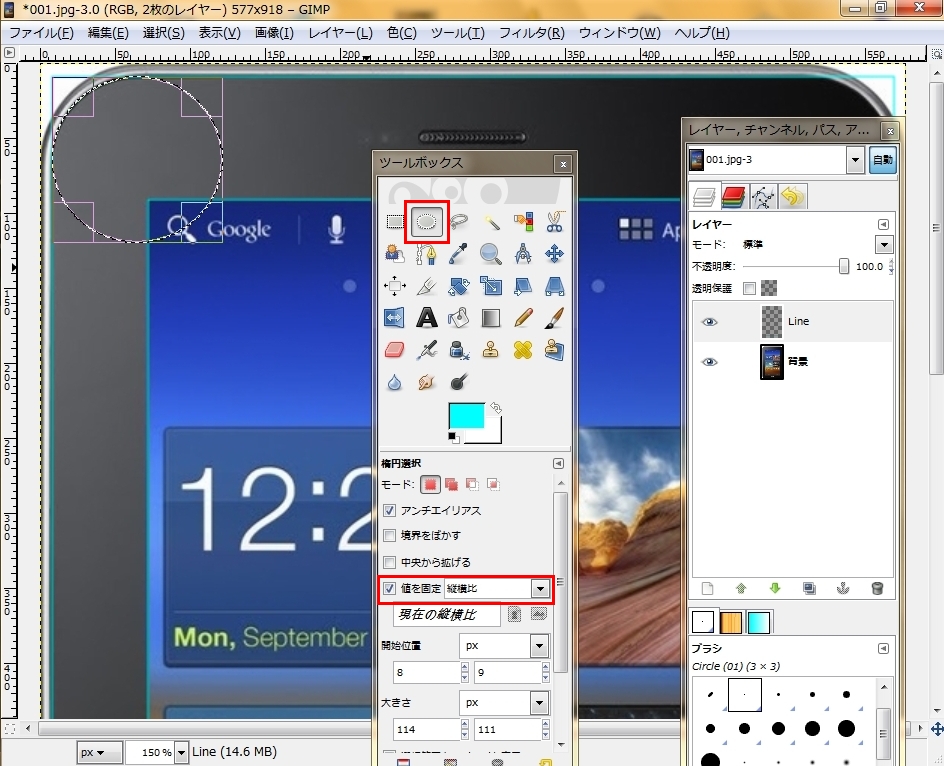

続いて角の丸い部分に線を引いていきます。

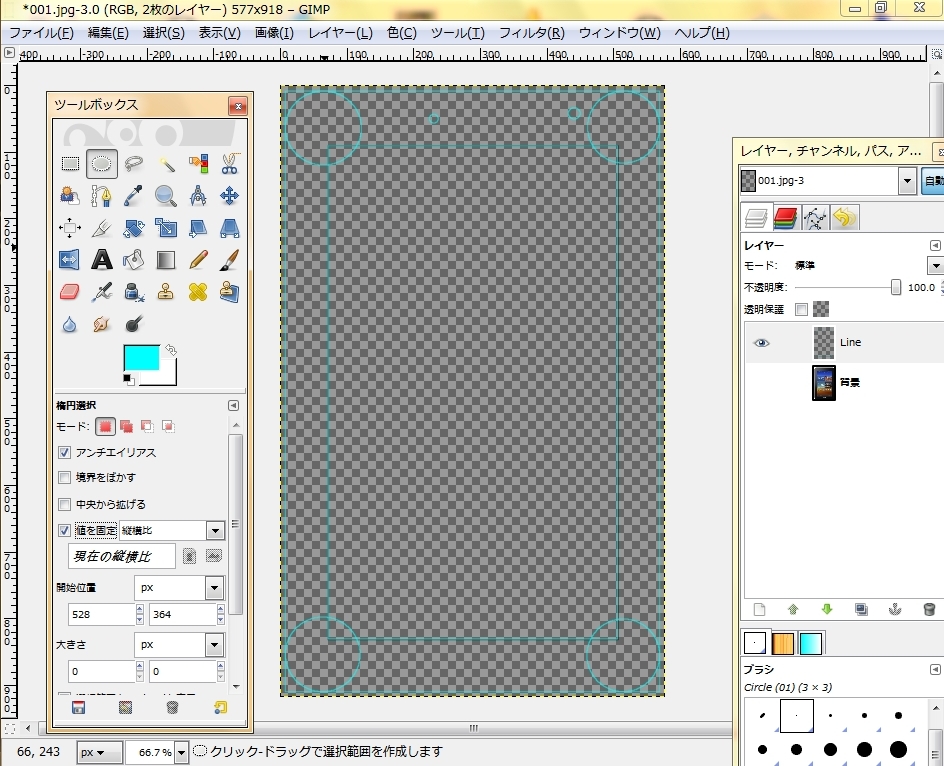

円形の選択ツールを縦横比１：１で固定して使います。
選択後は先と同じように境界線を描写します。

- - - - - 2011/12/16追記 - - - - -

四角形の選択の場合、
選択　＞　角を丸める(E)...
の方がいいかもしれませんね。

- - - - - - - - - - - - - - - - - - - - - - -

四つの角の他に、カメラと照度センサー部分を忘れない様に。


続いて余分な線を塗りつぶしで消していきます。
しきい値を上手く使って消していってください（画像ないです）。

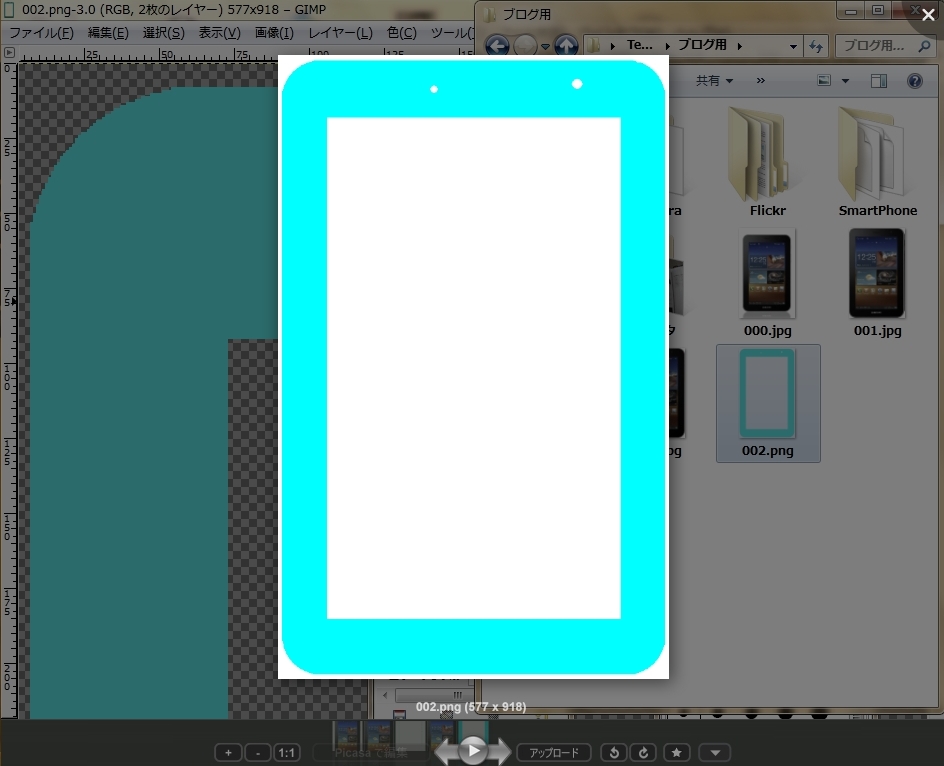

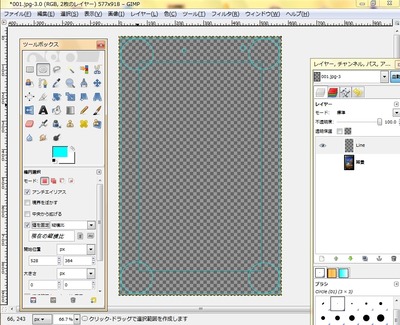

出来たのはこんな感じです。

これで型紙作成は終わり、次は型紙を使ってみます。

ここで忘れない様に型紙はキチンと別に保存しておいてください。
誤って上書きしてしまうと泣けます。

３）型紙を基に画像を切り取る

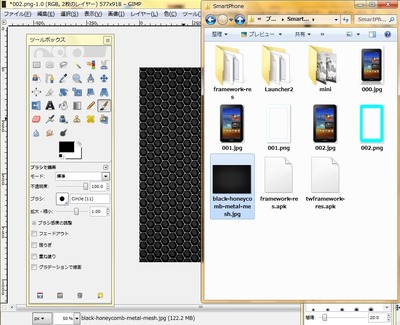

型紙で切り取りたい画像をレイヤーとして追加します。

今回はAndroid3.2なので素材をHoneycomb模様にしてみます。

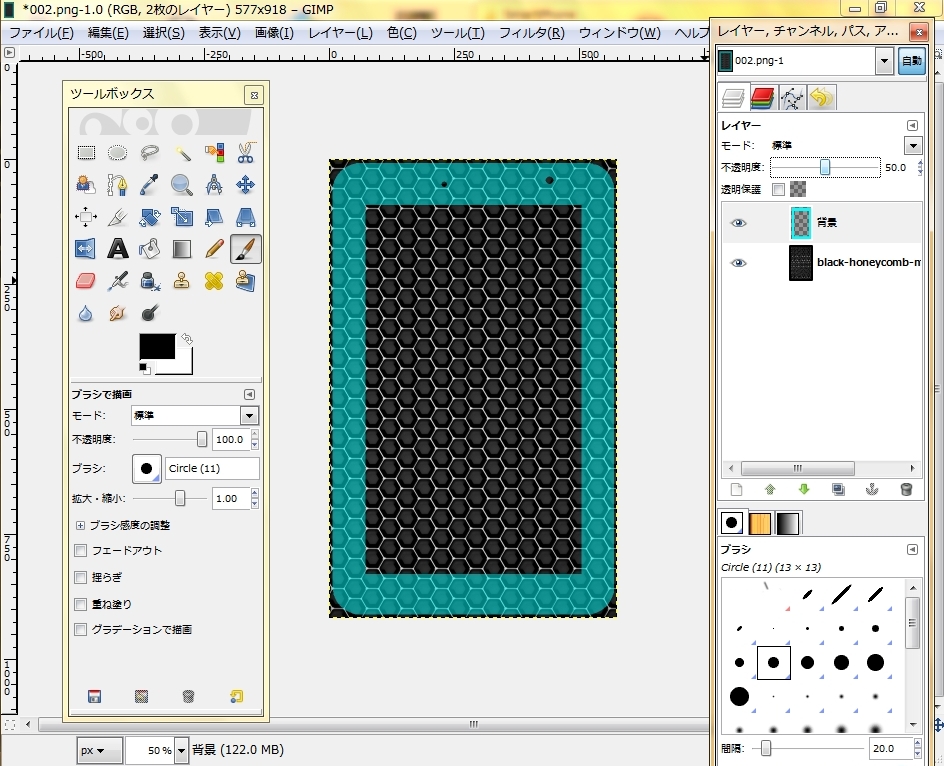

型紙レイヤーを前面に移動します。

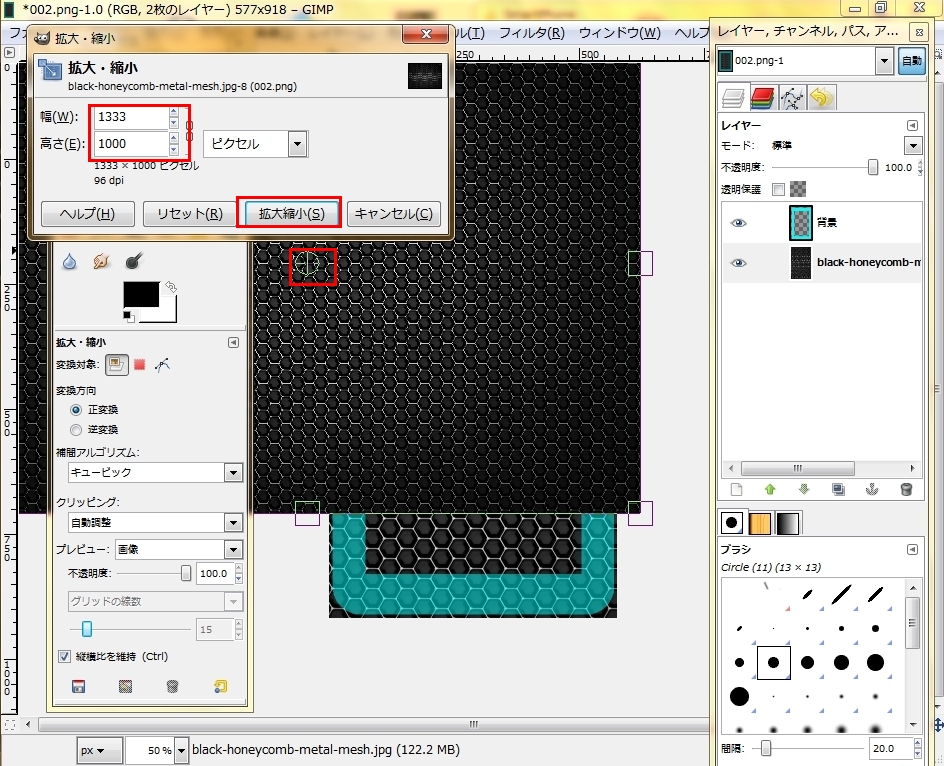

素材が大きすぎるので縮小します。

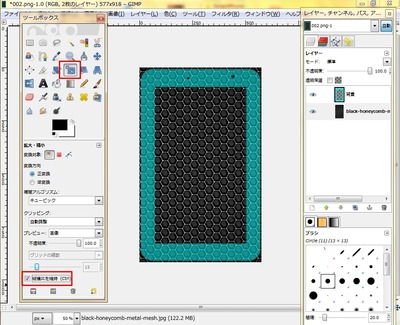

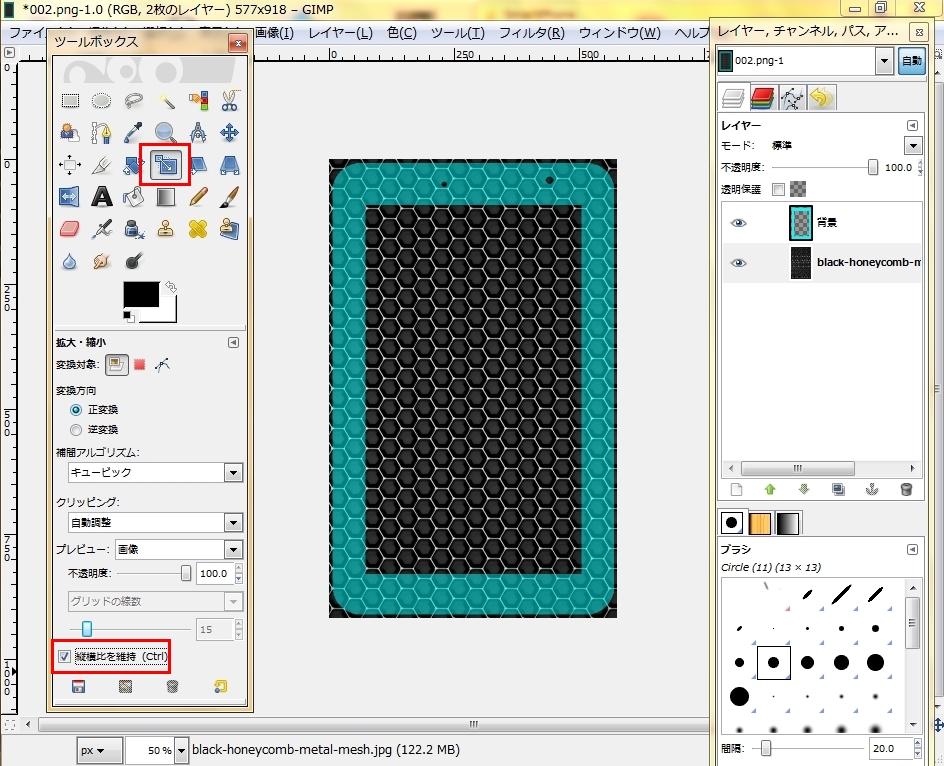

拡大/縮小ツールで縦横比固定でリサイズします。

画像部分をクリックするとダイアログがでます。

適当な大きさにして実行してください。

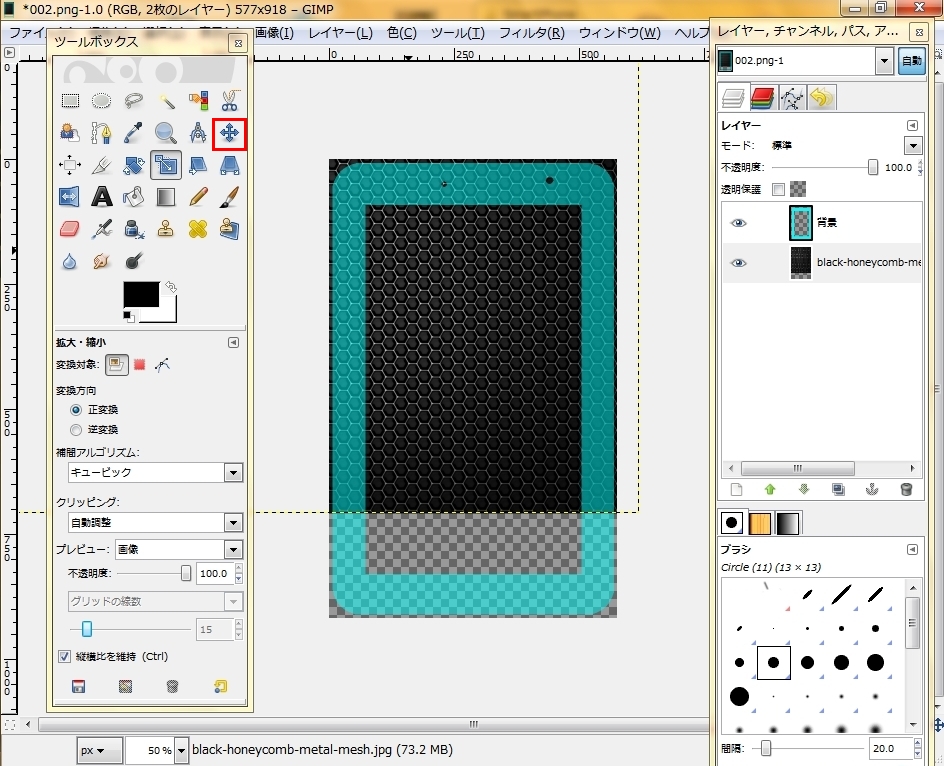

…こんどはずれてしまいましたね。

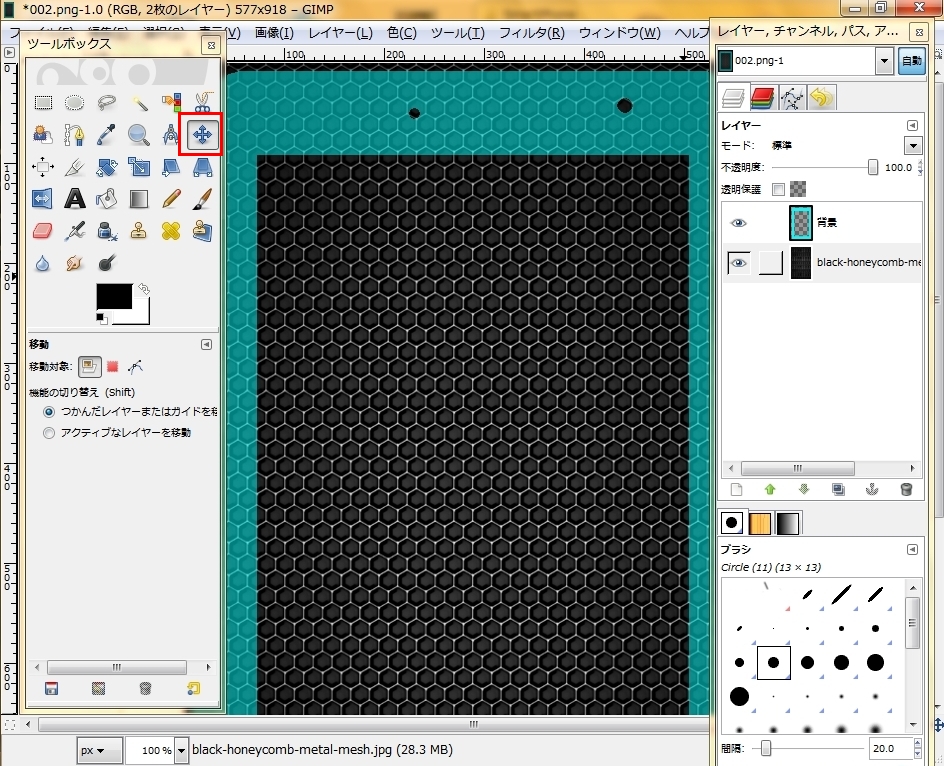

この時は移動ツールを使って画像を動かせます。

素材が横長なので回転して縦長にします。

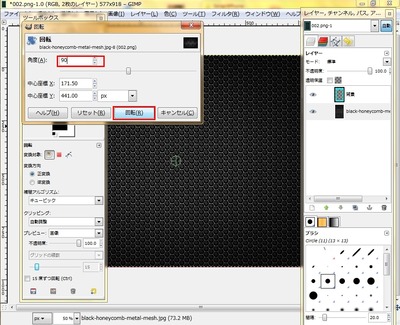

回転ツールを選択。

縦にしたいので90度回転します。


移動ツールを使って微調整。

左右のラインがハニカムのラインと一致しました。

続いて切り取り作業です。
この作業は前回のアイコンの作り方と同様ですね。

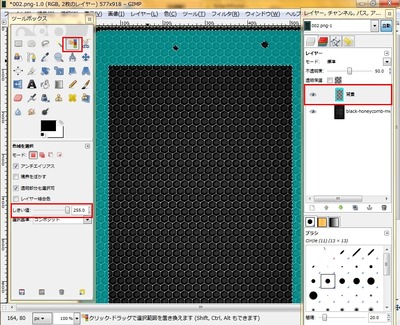

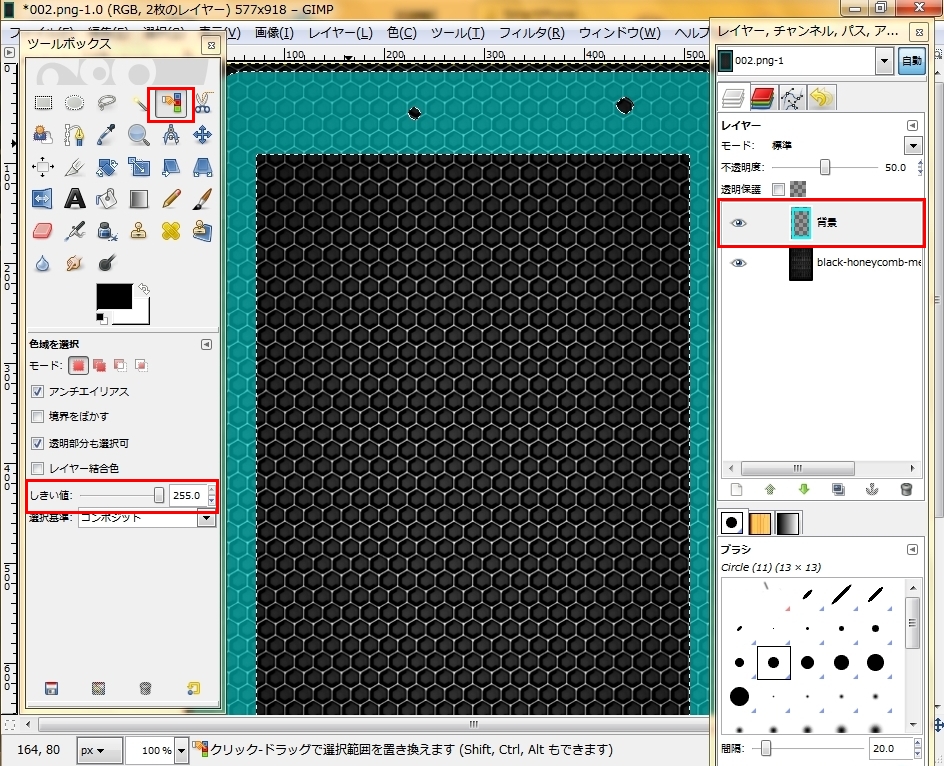

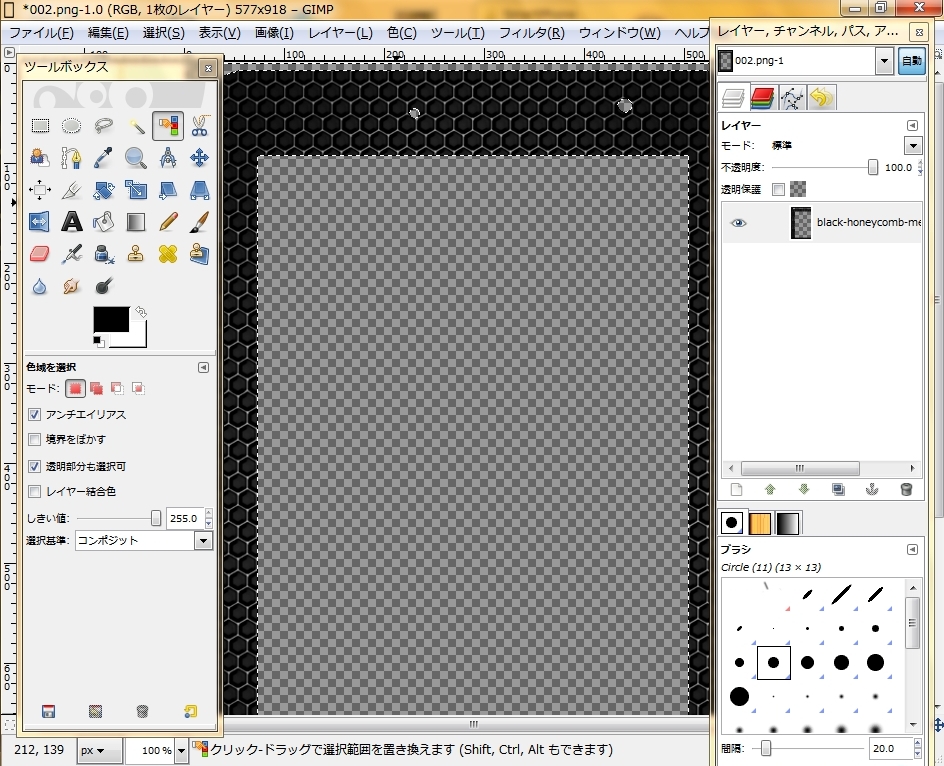

「色選択」で「しきい値」をMAXにして型紙（水色）を選択します。


型紙はもう不要なのでレイヤーを削除します。

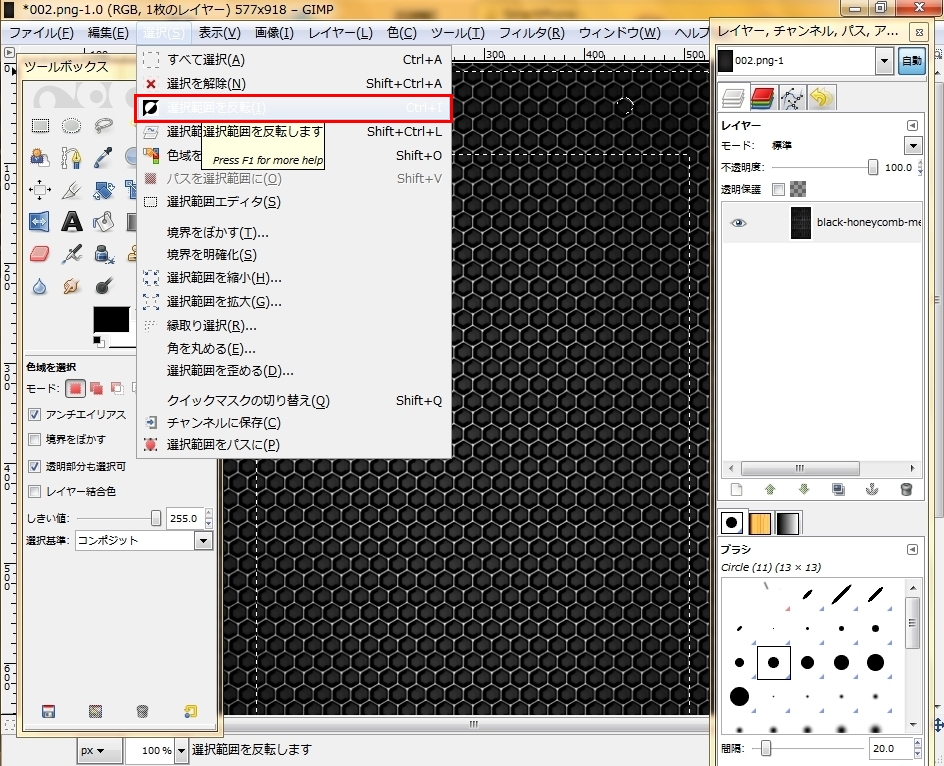

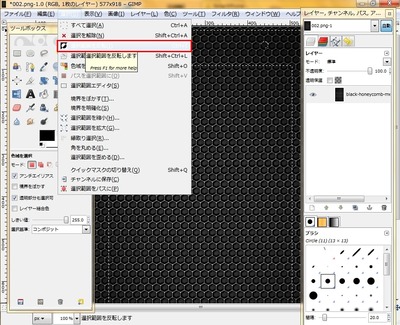

今は選択域の内側が選択された状態なので、
消したい外側に選択域を反転します。

反転したらDeleteキーで削除します。

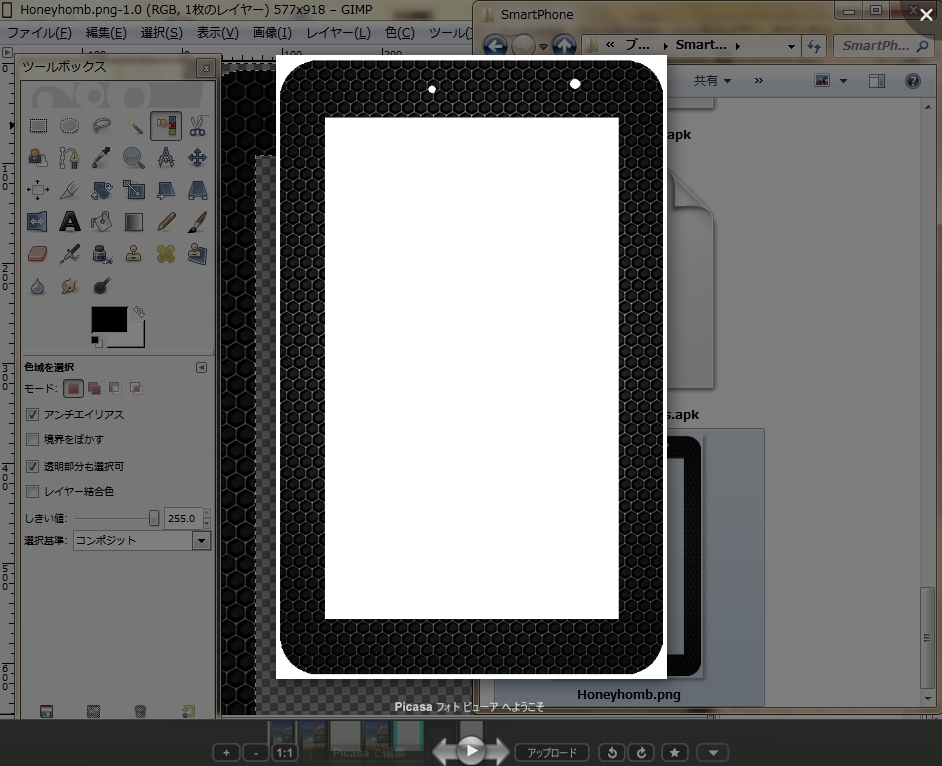

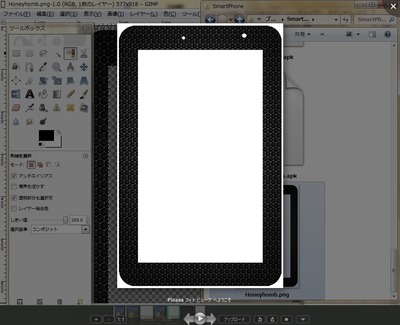

これで完成です。



ちょっとハニカムが大きいかな…

次は印刷作業です。


４）印刷する
今回一番困ったのは「どう印刷するか」でした。
普通に印刷すると大きさが変わってしまうんですよね。
指定した長さに印刷するためにフリーソフトの「Pixia」を使います。

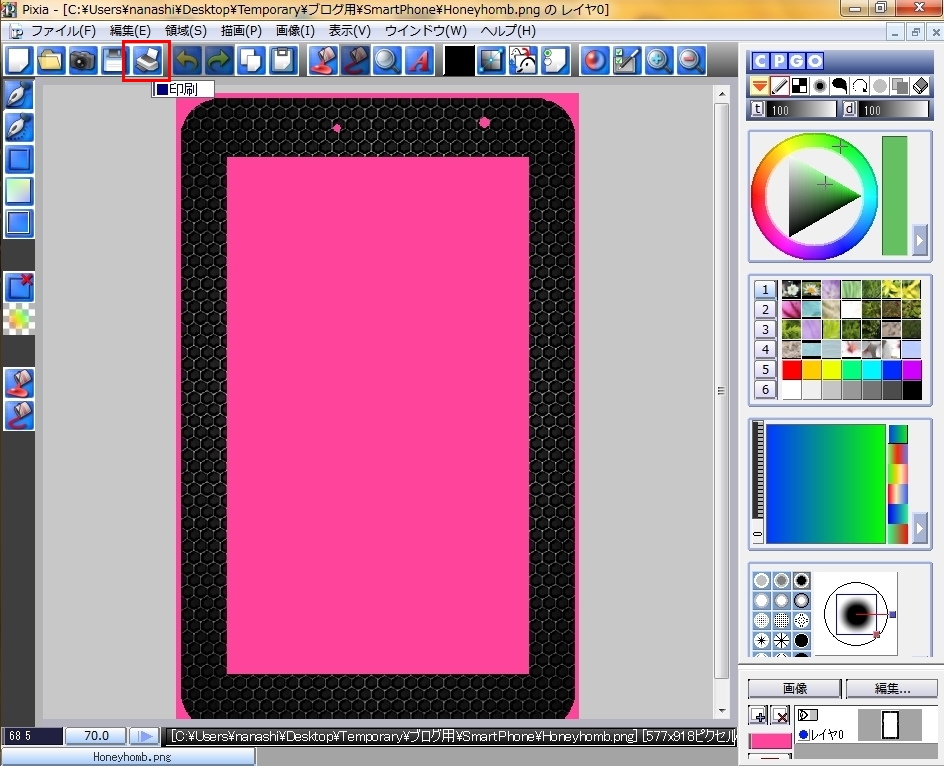

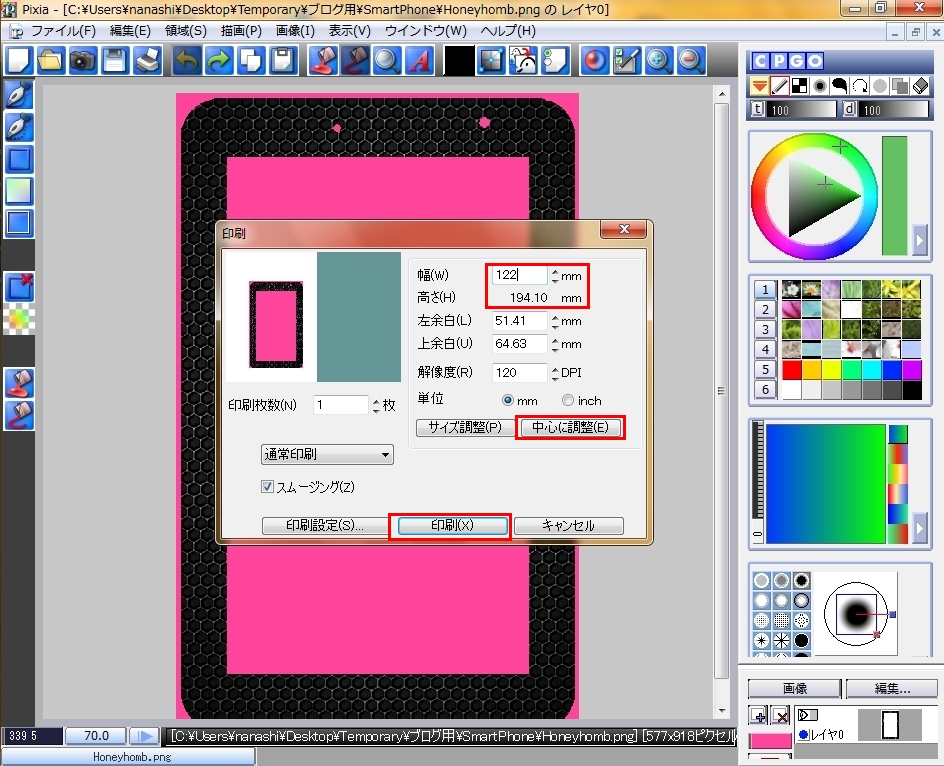

作った素材をPixiaで開き、印刷ボタンを押します。

透明部分がシアンになってしまってますね…
色写りがする場合は素材の背景を透過せずに、
白なり判りやすい色で塗ったレイヤーを下に敷いた方がいいですね。

Galaxy Tab 7 Plus SC-02Dは194×122なので、
幅を「122」に設定して印刷します。

…若干ずれてますね。

さっそくインクジェット用のシールにプリントしてもいいのですが、
3枚￥1050のシールで失敗すると泣けるので普通の紙でテストします。

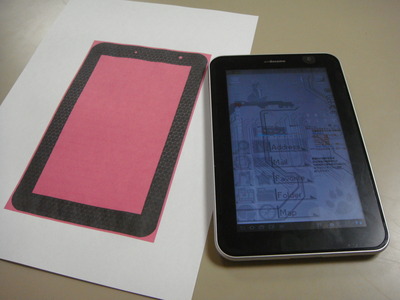

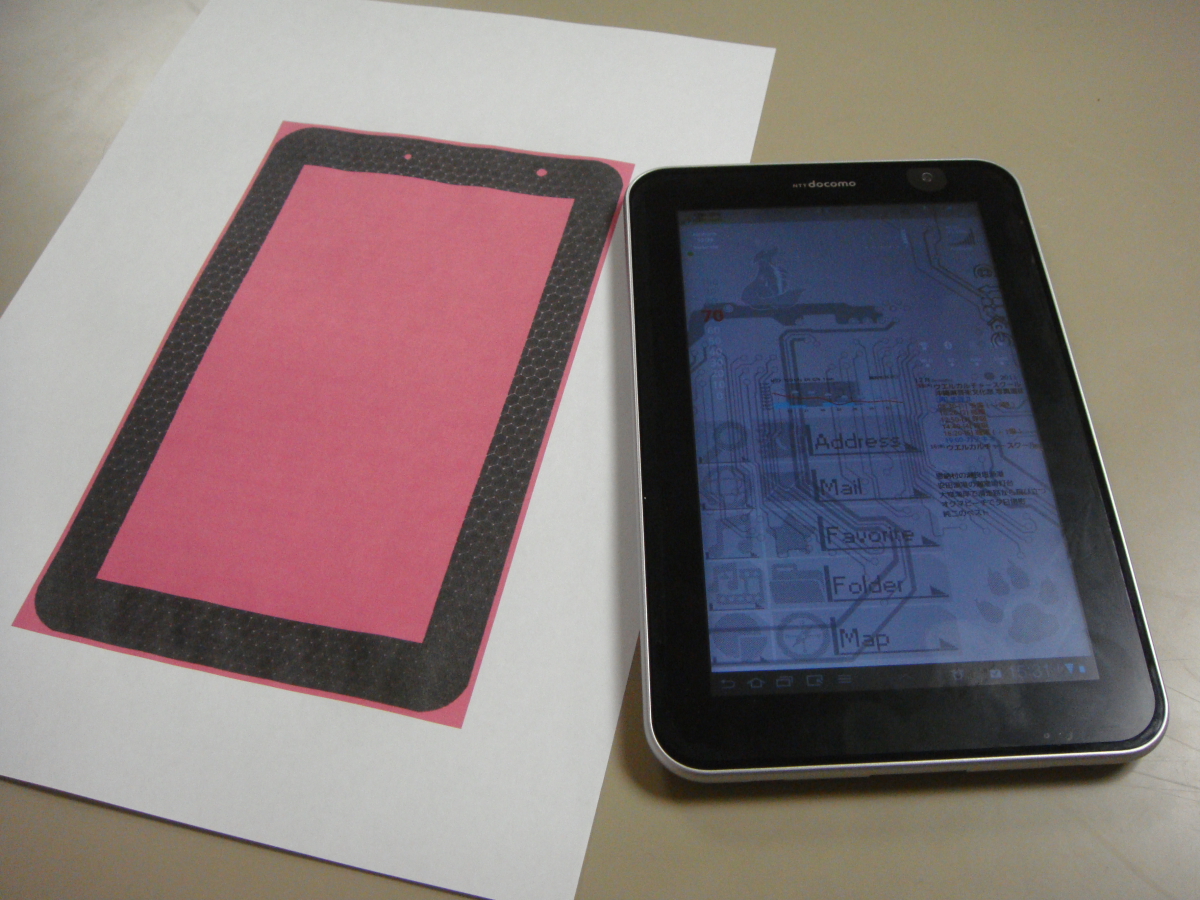

見た目は大丈夫そうですね。
よく切れるカッターで切り出します。

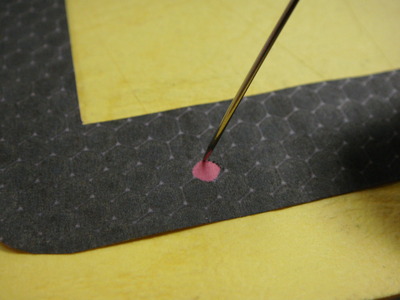

カメラ穴やセンサー穴は針で抜きます。

プチプチプチ…


ヘッタクソですね…

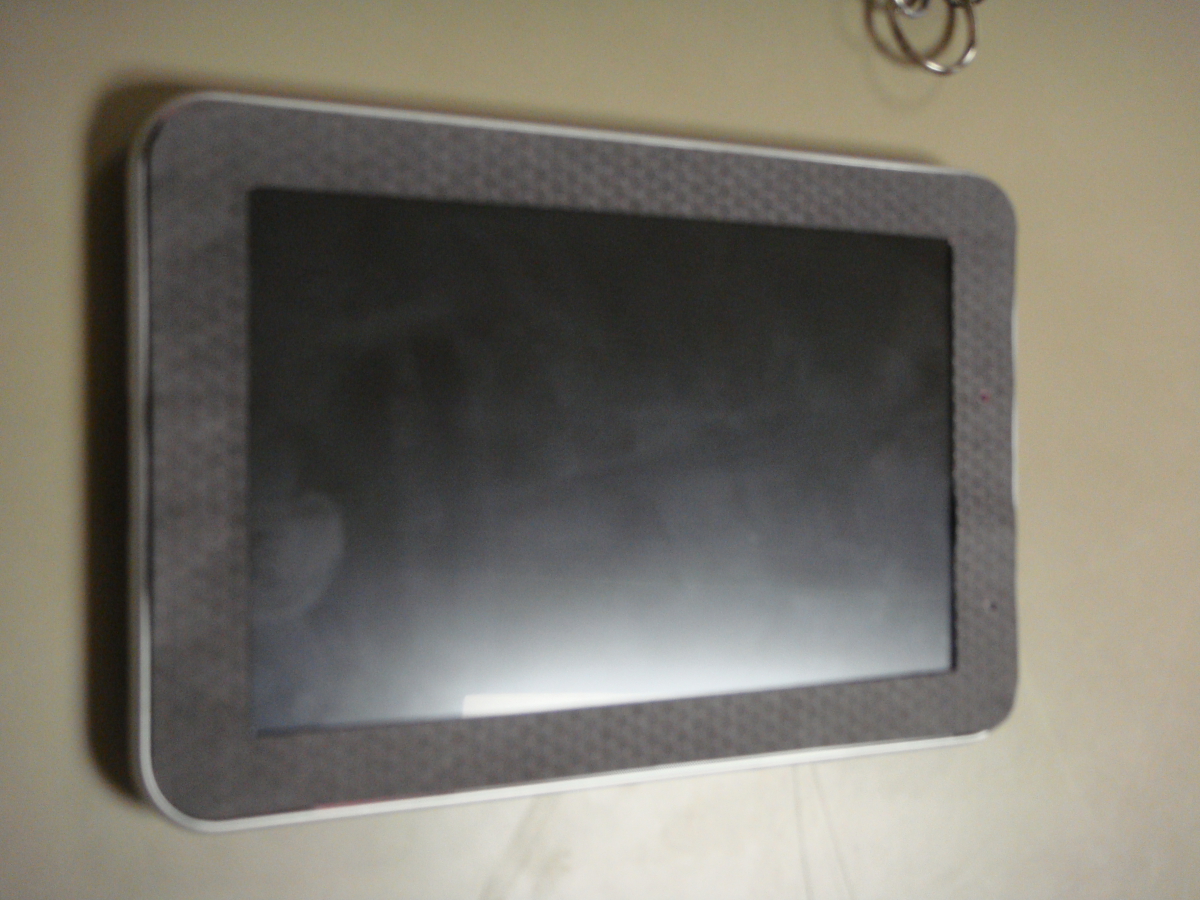

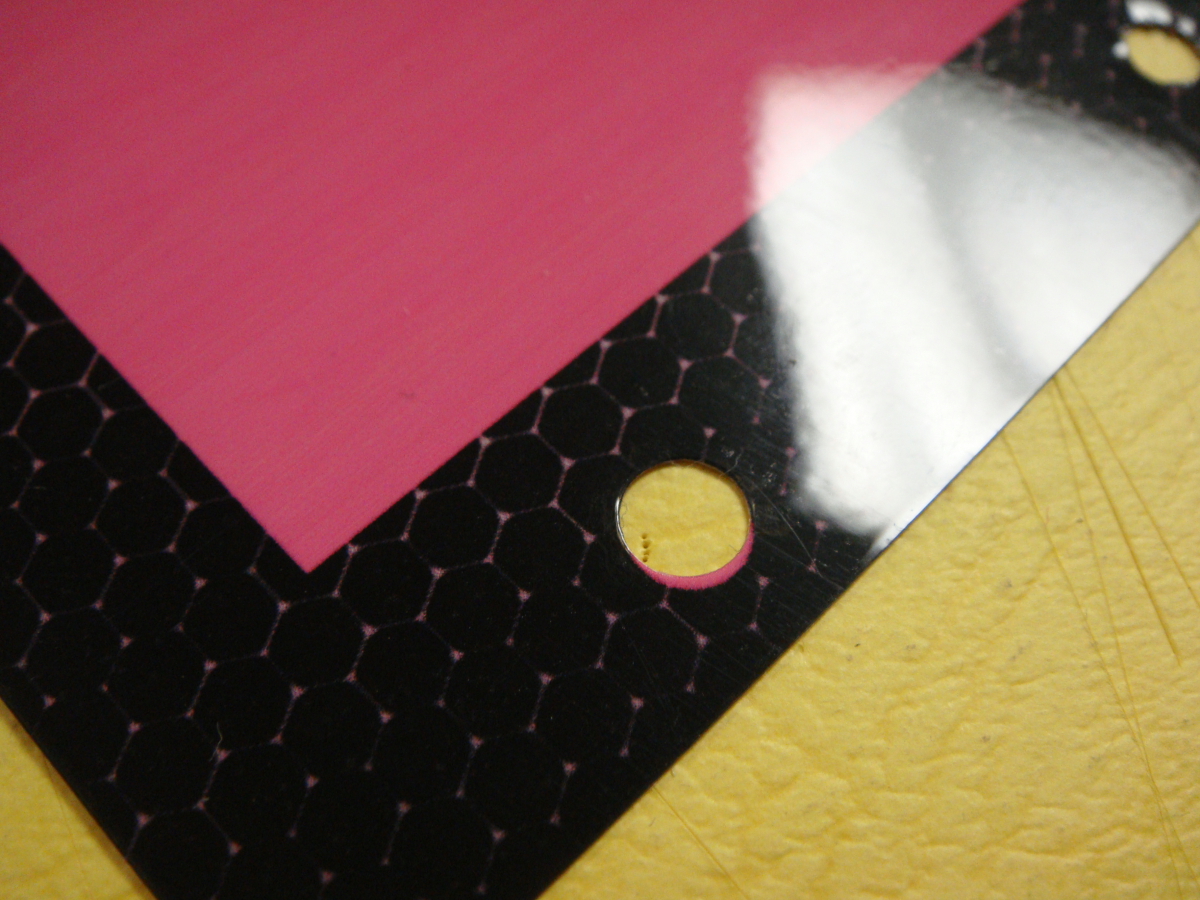

写真がぼやけてしまってますがこんな感じ。

画面枠が0.数mmちょっと小さいような？
あとカメラ穴とセンサー穴はギリギリを攻めすぎてキツイ感じです。

GIMP2でまた微調整してシールに印刷します。

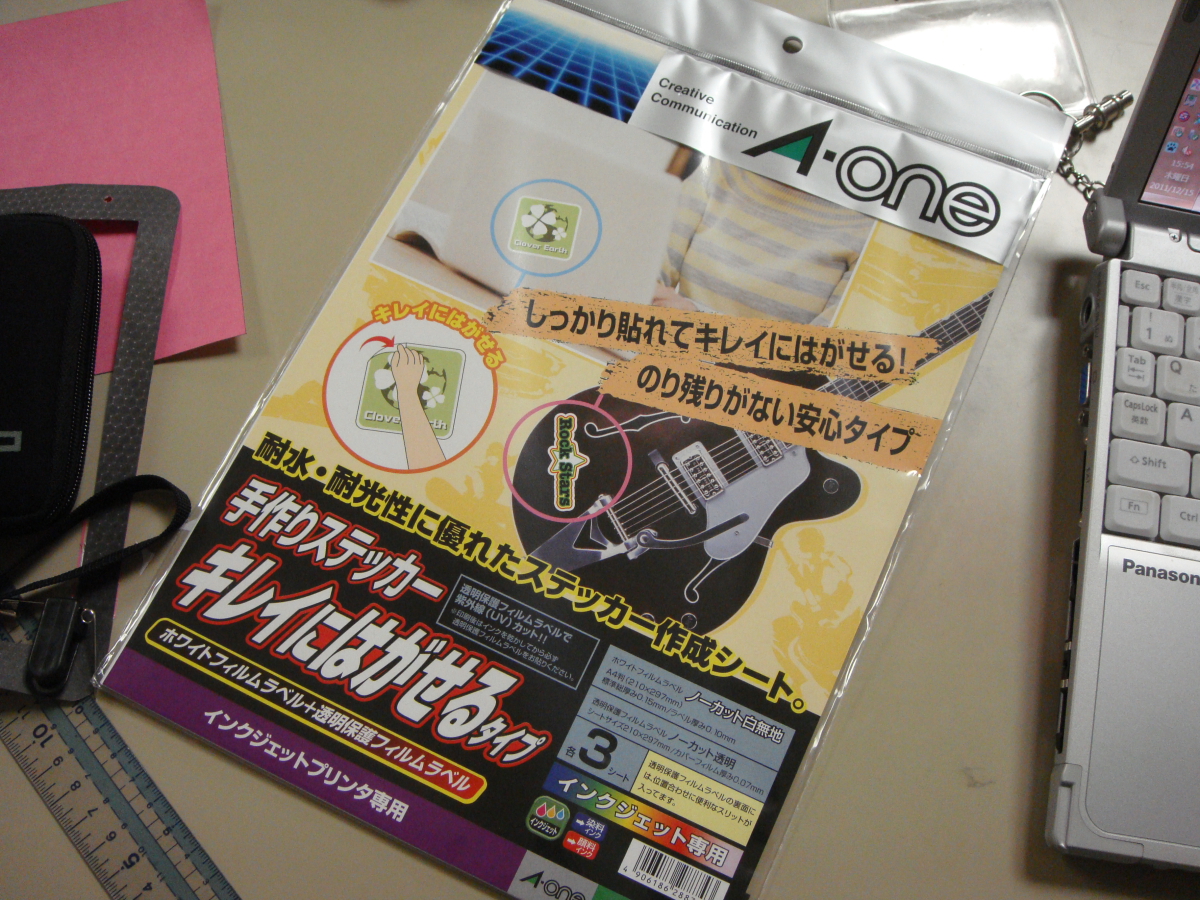

キレイにはがせるタイプ。
高いですねこれ。
印刷面と保護フィルムの2枚1組が3組入っています。
印刷後に保護フィルムを貼ることで防水・耐光性を高めています。

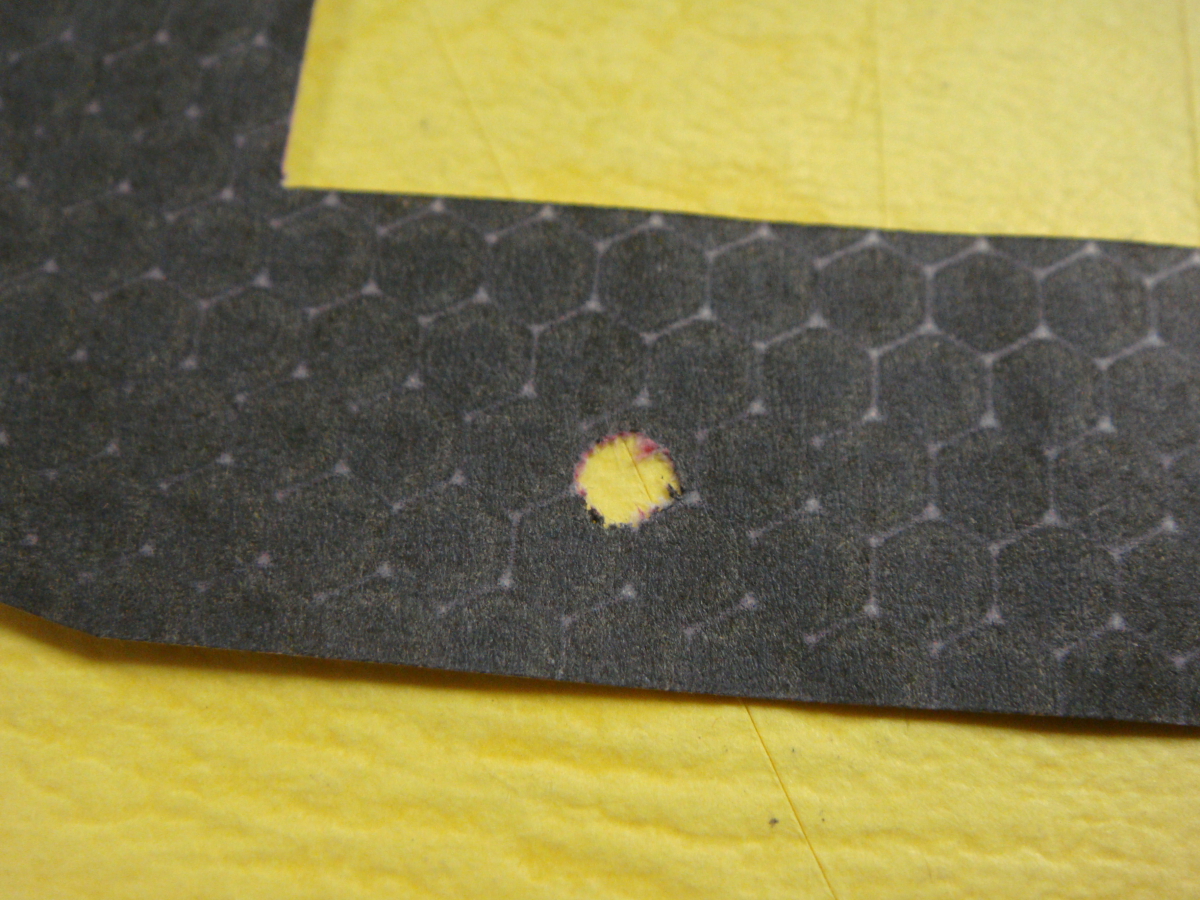

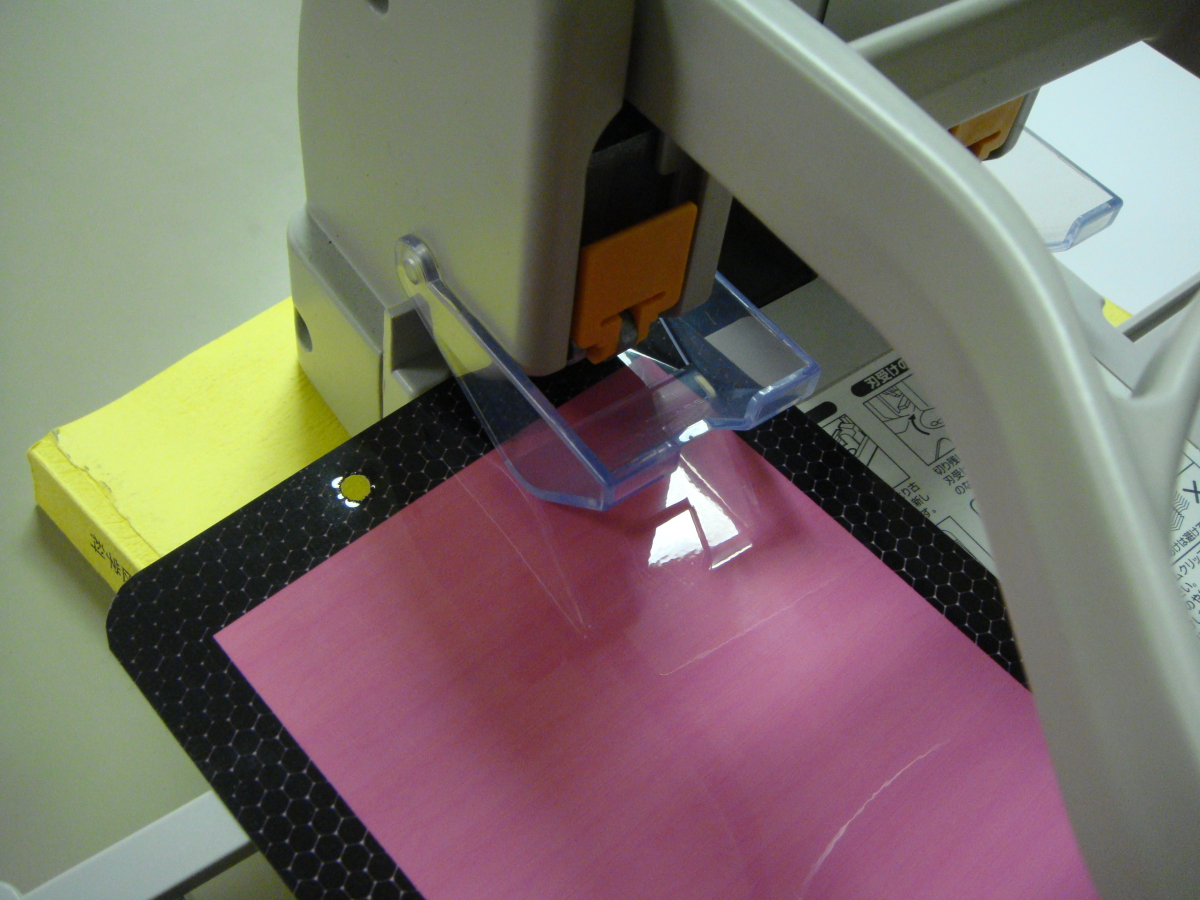

針抜きが面倒なので穴空けパンチでやることにしました。

サクッと切れます。


ズレた(ﾉ∀`)

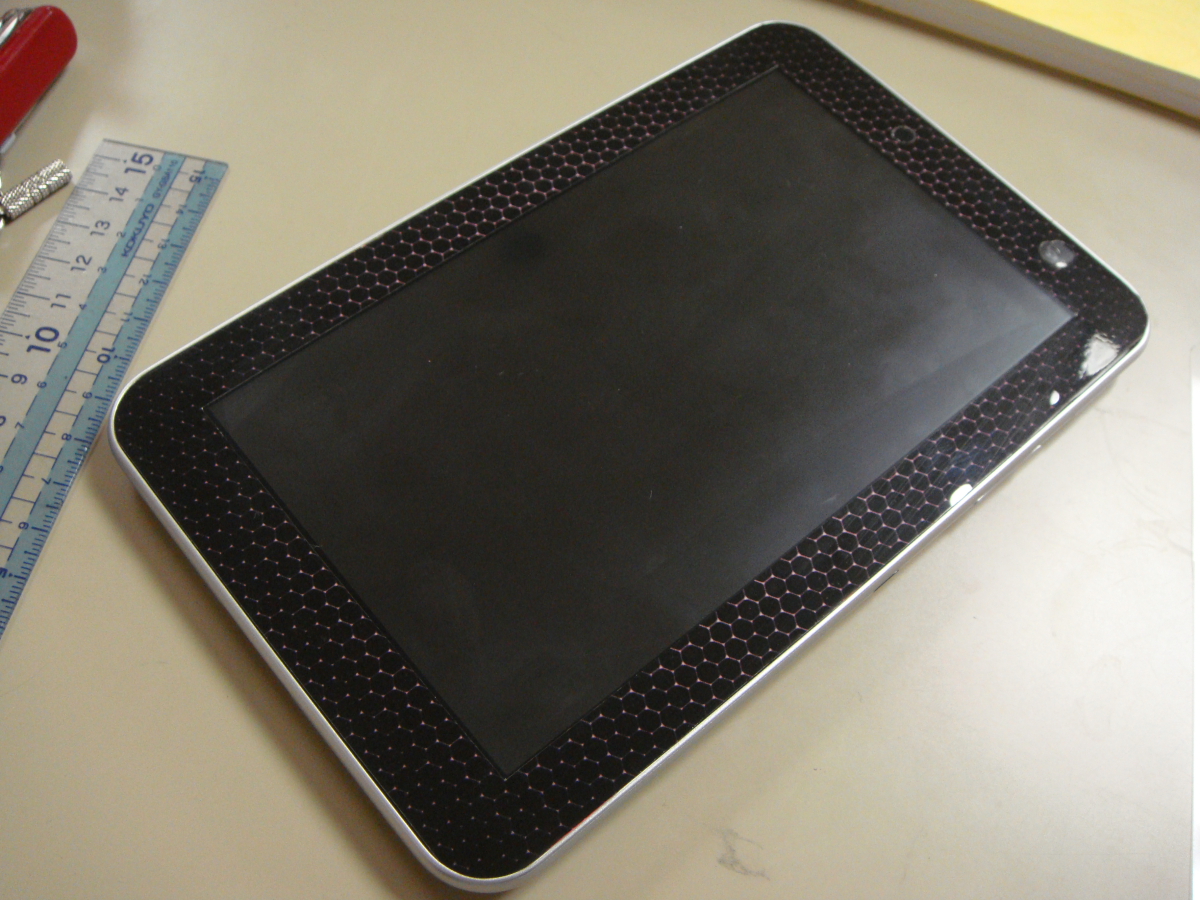

これを貼って、最初の画像となります。

切り出しの精度が甘くて若干ずれてますが、
遠目で見ればわからないから多分大丈夫でしょう。


今回使った壁紙を置いておきます。
使いたい方はどうぞ。

カメラ穴とセンサー穴にゆとりをもったタイプ。


ギリギリまで攻めたプロトタイプ（塞がるかも…）


切り出す時の注意として、
この型紙は若干大きいので境界線ギリギリに着るよりも、
若干素材を切りながら切り出した方が良いかもしれません。
まずは普通の紙に印刷して試してみてください。


後ろは…曲面なんですよね。
後ろの場合は伸縮性のシールを使って、
貼った後に余分な部分を溝に沿って切り出した方が早そうです。
私自身シリコンカバーを被せてあるので後ろは見ないんですよね。
後ろは外の人にお任せします。
