超低予算で憧れの壁掛けサイクルラックを自作する

壁掛けサイクルラック、憧れますよねぇ!
でも市販品、お高いですよねぇ・・・。

MINOURA(ミノウラ) バイクタワー20D シルバー
ミノウラ(MINOURA) (2017-07-10)
売り上げランキング: 7,719

とても貧しい私には買えない。
でもこれさえあれば、ロードをインテリア化出来るし、何よりもスペースを有効活用できて部屋を広く見せることが出来る!なんとかこいつを自作できないか!と、調べ、自作することにしました。

費用は総額わずか3943円!!

安い(確信)。
これなら貧者の私でも捻出してロードバイクを壁掛け出来ます!
では、本記事では壁掛けサイクルラック自作に関して細かく紹介していきましょう。


買った物

●サイクルハンガー
MINOURA(ミノウラ) バイクハンガー4R [BIKEHANGAR4R] ロードバイク等用
ミノウラ(MINOURA) (2014-12-01)
売り上げランキング: 923
核となるサイクルハンガーはMINOURA製。
Amazonで探せばもっと廉価な製品が沢山ありますが、ここだけは節約しないほうが銭失いにならずに済むと考えて選択しました。機能的ですしね。


購入価格 : ¥2,314 (Amazon)


●2×4材(ツーバイフォー材) 8フィート + カット費用
2018_05_22_1807

本記事の核となる素材!

ホームセンターで購入。まともなとこであれば建築コーナーに必ずあります
後述しますが天井の高さに合わせてカットしてもらっています。ある程度の大きさのホームセンターであれば加工場が備わっており、店員さんが機械を使って指定の長さにカットしてくれます。私の立ち寄ったホームセンターの場合は1カット50円でした。非常に安く、正確に切断してくれるので是非利用しましょう。

加工場に関しては店舗や店舗規模によってあったりなかったりするので事前に確かめましょう。

2*4材は長尺ですが、大抵のホームセンターは軽トラを無料で貸出してくれるので(都市部は知らん)それを利用して家まで運びました。


購入価格 : ¥699 (ホームセンター)
カット費用 : ¥50
2×4材(ツーバイフォー材)とは
2×4材に代表される「2×材(ツーバイ材)」とは、2×4工法に使われる木材のことです。
日本で古くからある工法は柱や梁などの「線」で建物を支えますが、アメリカの2×4工法では壁や床などの「面」で建物を支えます。「面」をかたち作る枠組みに2×4材が多く使われています。

●安価規格化され大量生産できるのでコストが安い。
●なめらか白い木肌はあらかじめ表面が研磨され、面取りもされている。
●加工しやすい接着、釘打ちはもちろん、切削から塗装まで全てOK。
●入手が容易ホームセンターで取り扱いがあります。

―
http://www.komeri.com/howto/html/02070.html


●LABRICO DIY収納パーツ 2×4アジャスター
2018_05_22_1824


第2の核は、カットした2×4材を天井と床につっぱらせるためのアジャスターです。
今回はAmazonで即手に入った「LABRICO」を採用しました。

私と同じように壁掛けサイクルラックを自作する方では下記の「ディアウォール」を採用してる人も多いですね。「LABRICO」と「ディアウォール」の違いは前者がネジ式、後者がバネ式ということです。見た目的にはディアウォールの方がスッキリしていますね。LABRICOはネジ式なので微調整が楽な気がします。


購入費用: ¥880 (Amazon)




以上です。これだけで壁掛けサイクルラックを自作できますぞ!

その他必要なもの

・メジャー
 → 床〜天井の高さを測るために必要です。
・プラスドライバー
 → サイクルハンガーを2×4材に固定するために必要です。携帯工具付属のもので十分です


LABRICO アジャスターについて

2018_05_22_1824

公式HP [http://www.heianshindo.co.jp/labrico/]

2×4材等をつっぱらせて様々な家具類に応用可能にさせるアジャスターです。
今回はサイクルラックのために使ってますが、工夫次第でかなり凝った家具もDIYできそうです。


2018_05_22_1827

中身はシンプルに3点。
  • アジャスター
  • 下部受け
  • 説明書
のみです。説明書には丁寧にセッティングの方法が書いてあります。

2018_05_22_1853

アジャスター部分はこんな感じ。
ネジを締め込むことでつっぱらせる、比較的単純な構造です。
ネジ式なので突っ張り強度を自由に設定できるのは一つの利点かな。


2018_05_22_1841

突っ張り面にはシリコンゴムが貼られています。
そのため天井を傷つける可能性はそれほど高くないかと。

耐震性は一般的な突っ張り棒と同程度しか無いと思います。
ここばかりはMIMOURAのバイクタワー等には絶対に勝てない点です。


「MINOURA バイクハンガー4R」について

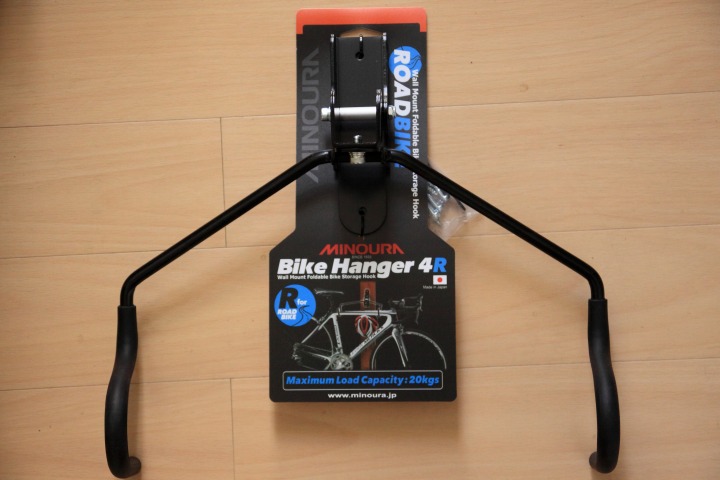

2018_05_22_1838

MINOURA 製品ページ [http://www.minoura.jp/japan/storage/single/bikehanger4r.html]

安心と信頼のMINOURA製バイクハンガーです。
MINOURA バイクハンガー4RにはMTB用とロードバイク用の2種類があるので注意。

2018_05_22_1902

ボディは鉄製でしっかりしています。
またフレームを引っ掛ける部分は傷がつかないよう保護カバーが装着されてます。
更に、フレームハンガーは角度調整が可能で(15°まで)スローピングフレームでも床に対して平行にかけることが出来るようになっています。

2018_05_22_1896

基部は中央のボルト2本で固定し、下のボルトでアームの角度を調整し固定します。
下のフックはヘルメットなど小物をかけられますよw。

IMG_5701

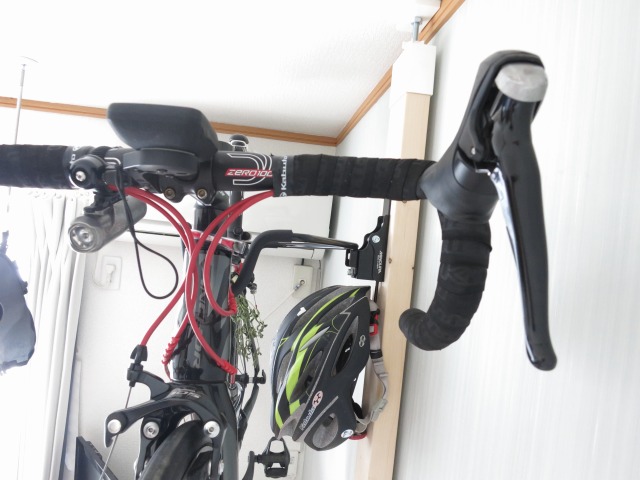

ハンガーにロードバイクを掛けるとこんな感じ。
上記のフックにハンガーを掛けても十分な余裕があることがわかります。
ハンガーはしっかりとロードバイクを支えており、フレームが重さに負けている様子もありませんね。

IMG_5008

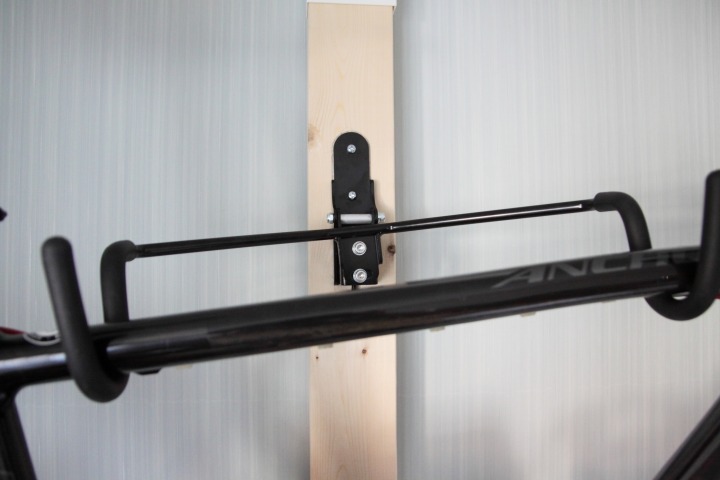

ハンガー展開時。
サイドにはMINOURAのロゴが明記されてます。
ハンガーのアームは思ってるより長いので、横幅のあるハンドルを取り付けても問題ないでしょう。

IMG_5007

ちなみに未使用時はこのようにハンガーを折り畳めます。

ハンガー設置手順

  1. 必要な道具類を揃える
  2. 床〜天井の高さを測る
  3. ホームセンターで2×4材を購入
  4. 必要な高さにカットしてもらう
  5. 軽トラ等で自宅に輸送
  6. ハンガーの取り付け位置を決める
  7. ハンガーを取り付ける
  8. 2×4材にLABRICOを装着する
  9. 設置場所を調整する
  10. 床につっぱらせる
  11. ロードバイクを掛ける
  12. 完成!!

※2×4材は8フィート(2.4384m)あるので、長さが足りないと言うことは無いでしょう。
※LABRICOを取り付けるにあたっては『床〜天井の長さ-95mm』に2×4材をカットしましょう。

2×4材にMINOURA バイクハンガー4Rを取り付ける

2018_05_22_1855

LABRICOを取り付けた2×4材を一度セットしてみて、サイクルラックの設置箇所、及びハンガーの取り付け位置にアタリをつけます。
ロードバイクを掲げてみて、無理のない高さが理想的です。

IMG_5001

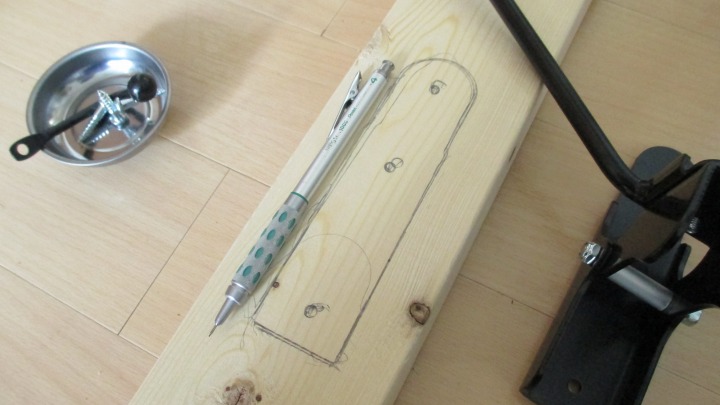

取り付け位置にアタリを付けたらバイクハンガーの取り付け位置を決定します。
本体付属の台紙が型紙になっているので、それを使用して鉛筆などで下書きします。

2018_05_22_1870

バイクハンガーには長いネジと短いネジの2種類が付属しますが、長い方は2×4材を突き抜けてしまうので、短い方を使用しましょう。

IMG_5003

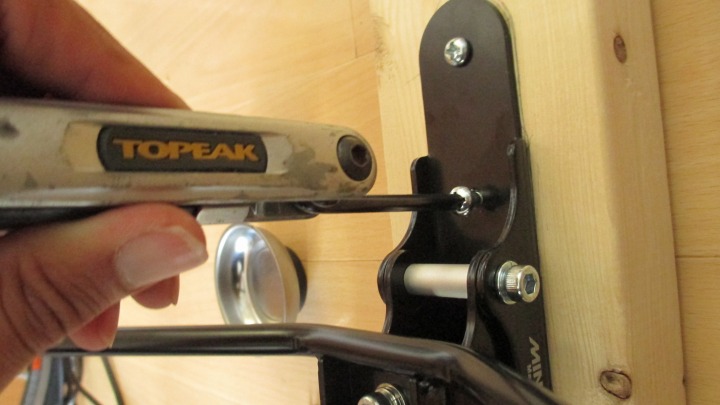

バイクハンガーをネジで固定します。
プラスドライバーで体重をちょっとかけてやれば問題なく固定できるはずですよ〜。

IMG_5004

フックを取り付けて完成です。
ハンガーの角度はボルトを緩めることで随時調整可能です。


完成

2018_05_22_1921

サイクルラックを再び突っ張らせ、ロードバイクをかけてみます。
位置が問題なければ完成です。

2018_05_22_1923

天井の高さにもよりますが、切り詰めれば2台がけもできそう。
私はまだ十分に活かせてませんが、ハンガー下部のスペースも有効に利用できるようになりました。

とりあえずホームセンターで適当なフックを取り付ければローラー用のホイールを掛けられそうですね。柱になる2×4材が安いので気楽にカスタマイズ出来ると思います。

まとめ

  • 低費用(約4,000円)
  • 設置には全体でやや時間をとる(購入含め概ね3時間)
  • プラスドライバー以外工具不要
  • 2×4材はホームセンターで購入・カット・運搬可能
  • ハンガーを安物にすれば更にコスト減
  • カスタマイズが楽
