Name 名無し 18/06/19(火)21:30:28

陸自にもヴィーゼルのような軽装甲車両が必要だと思うんだ

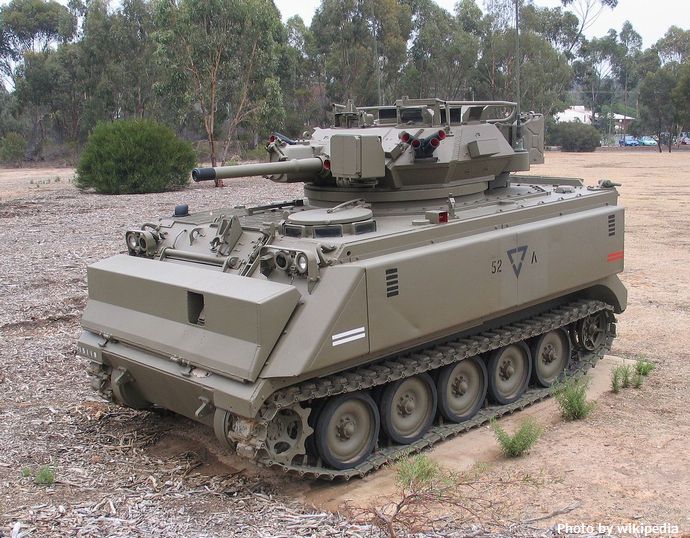

1280px-Puckapunyal-M113-MRV-1-1
http://www.2chan.net/
引用元:http://may.2chan.net/39/res/477173.htm
引用元:https://en.wikipedia.org/wiki/Variants_of_the_M113_armored_personnel_carrier#/media/File:Puckapunyal-M113-MRV-1-1.jpg




米空軍「やっぱりF-35使いづらい、空対空ミサイル(AAM)を22発搭載できるF-15Xを新規大量発注するわ」! 軍事機密流出…自衛隊カレーを新ご当地グルメに、海自・陸自・海上保安部の各レシピ無償提供へ! 映画「空母いぶき」予告編…ミサイル当たっとるやんけ!
ロシアの無人ステルス攻撃機「S70」の画像が公開される…最大離陸重量は20トン! 米海軍兵学校で自分が赴任する艦艇を選ぶ「シップセレクション」…日本配属艦艇を選んだ士官候補生に居合刀を贈呈! 米軍の次世代ライフルがiPhoneみたいに…拡張可能なプラットフォームにする計画!

… 無題 Name 名無し 18/06/19(火)21:35:32

本文無し




軽装甲機動車_(8464154507)… 無題 Name 名無し 18/06/19(火)21:55:59

LAVってドア開けてる画像とか見てもほんとにそんな防弾性あるの?感がすごいんだが…




… 無題 Name 名無し 18/06/19(火)22:07:45

LAVはライフル弾防げればいいかなくらいだろ




… 無題 Name 名無し 18/06/19(火)22:10:17

この手の車種で砲弾破片とライフル弾防げたら御の字でしょ
機関砲やRPGだと本格的な装甲車だって喰われるのに





… 無題 Name 名無し 18/06/19(火)22:13:33

>LAVってドア開けてる画像とか見てもほんとにそんな防弾性あるの?感がすごいんだが…

そんなってのがどれくらい分からんけど砲弾片や小火器に耐えるくらいならあんなもんじゃね?




… 無題 Name 名無し 18/06/19(火)22:27:29

7ミリか8ミリの防弾鋼板で7.62ミリ普通弾は防げるからな




… 無題 Name 名無し 18/06/19(火)23:50:01

軍隊というところは引っ張ったり運搬したりすることが多いらしく小型の装軌車両は意外と重宝する場合もあるようである、装甲されているなら最前線の部隊に武器弾薬食料を補給できるし負傷者の後送もできる、武装しているなら偵察にだって行けるだろう、米国や日本だとこういうのはハンヴィーや高機動車の仕事なのかもしれんが




… 無題 Name 名無し 18/06/20(水)09:15:30

RHA換算10mmがフルサイズの7.62mmクラスに耐えられるか否かのボーダーライン
VBAは最大装甲厚11mmだからギリギリで耐える
12.7mm~23mmクラスが相手なら20~40mmはいるがそれやると重量もえらいことに




… 無題 Name 名無し 18/06/20(水)13:31:52

バギーみたいなのは
あっても良いかも




… 無題 Name 名無し 18/06/20(水)13:49:36

ヴィーゼルの何が優れているかというとファミリー構想で
ATM、AAM、兵員輸送型から救急車両型まで色々ラインナップし
それらがヘリで輸送可能という点なのだ(タイプによりヘリには載せられず)
部品共通化によってコストも大幅削減出来て懐にも優しい

え かわりに戦車の定数減らします? …要りません!




… 無題 Name 名無し 18/06/20(水)21:19:07

7.62mm NATO普通弾に耐えるには約8mm厚のRHAが必要
7.62mm NATO徹鋼弾の場合は約15mm厚
データ元は陸戦研究2007年12月『軽装甲車輌の防護基準等について』の図表第1

あとこの記事に記載されているNATO統一規格第4569号では50~100m離れた距離で
炸裂した155mm榴弾に耐えられる事を基準としている
だけど米軍の実験データによれば155mm M107榴弾の対人危害半径は15~18mだったりする




… 無題 Name 名無し 18/06/20(水)21:28:43

砲兵隊の射撃する各砲弾の分布間隔は対人危害半径を基準にしている
なので大体30~40m間隔で落下してくる模様




… 無題 Name 名無し 18/06/20(水)21:29:30

>データ元は陸戦研究2007年12月『軽装甲車輌の防護基準等について』の図表第1

これは垂直にあたった場合?




… 無題 Name 名無し 18/06/20(水)21:43:27

最低限どれだけの厚さがあれば全方位からの攻撃が防げるかという
撃角関係なしの必要厚さです
なので撃角0度であれば上記の数値をそのまま利用できます




… 無題 Name 名無し 18/06/20(水)22:37:49

>だけど米軍の実験データによれば155mm M107榴弾の対人危害半径は15~18mだったりする

それは小さすぎでは・・・




… 無題 Name 名無し 18/06/20(水)23:13:04

一般に危害半径は飛散する破片密度を基準に決定されます
その範囲は砲弾片の有効破片が立姿の歩兵になんとか命中する範囲を表したもので
1平方メートルあたり1個以上の有効破片が存在する範囲を示しています

一方で『正面○○m 縦深○○m』というのは危害半径を示したものではなく
飛散範囲つまりは直径を表しており半径を求めるにはそれぞれの数値を半分にし
さらに平均を取る必要があります(富士の記事ではそう計算していました)
またこの『正面○○m 縦深○○m』のデータは米軍の危害半径を示すデータとは
異なっています
(米軍のデータでは75mm 105mm 155mmの各榴弾と81mm迫撃砲榴弾の危害半径はほぼ一緒)
もしかするとある質量の破片が何処まで飛ぶかを示したデータなのかもしれません





… 無題 Name 名無し 18/06/20(水)23:32:57

逆に"ビースト"抜くにはハイドラ70どころか105mmでも怪しそうな...

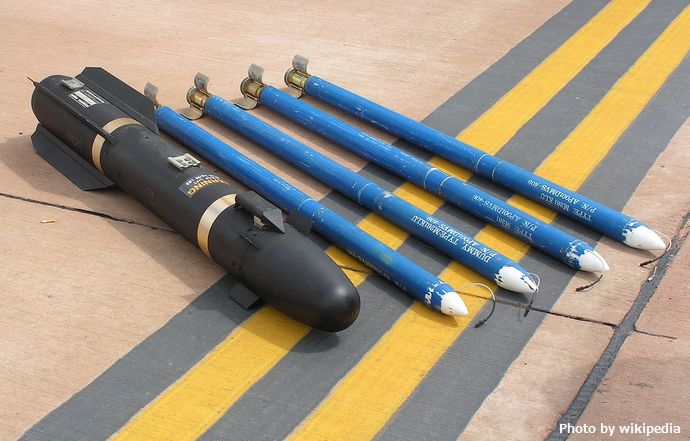

1280px-AGM-114_and_Hydra_70… 無題 Name 名無し 18/06/21(木)12:46:00

距離に比例した殺傷率をどんだけ取るかだね
15榴の半減半径は40メートルくらいだったはず
率を厳しく見れば当然小さくなる




… 無題 Name 名無し 18/06/21(木)13:25:47

>陸自にもヴィーゼルのような軽装甲車両が必要だと思うんだ

誰か俺を呼んでいる




1280px-JGSDF_Type60_RR(SP)… 無題 Name 名無し 18/06/21(木)15:21:06

陸自の観閲行進では、いっつもトラックが牽引車をやっているよね
民間トラックよりも踏破性能が高く、津波で水没しても動いたとか聞くけど
そんなに凄いトラックだとはいつ見ても思えない




… 無題 Name 名無し 18/06/21(木)17:01:49

3t半トラックはこんなCMも作られてるな




… 無題 Name 名無し 18/06/21(木)19:26:43

> 一般に危害半径は飛散する破片密度を基準に決定されます

旧陸軍と陸自に関する記述としてはこちらが存在する。
http://www.geocities.co.jp/Technopolis-Mars/1550/shell_var/he_pow.htm




… 無題 Name 名無し 18/06/21(木)21:23:13

>民間トラックよりも踏破性能が高く、津波で水没しても動いたとか聞くけど

ぶっちゃけ吸排気口の高さの問題だからな





… 無題 Name 名無し 18/06/21(木)23:10:57

>民間トラックよりも踏破性能が高く、津波で水没しても動いたとか聞くけど

それ、防衛の為なら談合やっても愛国無罪、何でも国産至上主義な桜林某さんの記事じゃないの?

大震災の津波に襲われ唯一動いたトラック いすゞ「3トン半」
http://www.zakzak.co.jp/society/politics/news/20130514/plt1305140709001-n1.htm

別に3トン半だけじゃなく1トン半や高機動車だって生き残って動いてたけどね。
