MADRIX講座その3。〜セットアップ編(MADRIXソフトウェア)

どもどもOkuです。

MADRIX講座 第三回は、実際にドットLEDの灯具を使用して、MADRIXソフトウェアの設定方法を紹介しましょう。
今回使用するのは、最近コンサートやファッションショーなどでも多く見かけるマトリクスLED。
弊社では昨年、4×4マトリクスのRGB3色のGM44-LEDと1×5のバー状のGM-15LEDを発売しました。
さらに今年、5×5マトリクス製品も発売いたします。
従来の4×4のようなRGBフロスト仕様と、ビーム仕様の製品。
ビーム仕様にはRGBとホワイトの2機種あります。

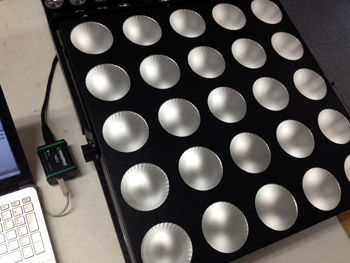

以下の実演では、5×5のRGBフロスト仕様を使います。

1

今回は新製品の5×5のマトリクスLEDを使用して、まずはMADRIXソフトウェアで出力する灯具のパッチを作ります。
MADRIXを使用してLEDに投射するまでの流れとしては、
・投射するドットに合わせてパッチの作成
・ソフトウェアからパターンの選択
となります。

まず、MADRIXのメニューから“Matrix Generator”を選択します。

2

プロトコルを選択し(DMXで接続している場合は“DMX”を選択)、次に“Placement”から、縦横のLEDのドット数を入力します。
5ドット×5ドットなので、XとYに5と入力します。
3D LEDキューブの場合は、さらにZの値を入力します。改めて説明します。

次に、そのマトリクスLEDの各ドットが、どういった順番でDMXアドレスが割り振られているかをこの“Addressing”に設定します。

3

以上で、パッチ作成は終了し、次にソフトウェアから模様のパターンを選択します。

4

するとMADRIXの画面と同じように、マトリクスLEDが点滅します。

5

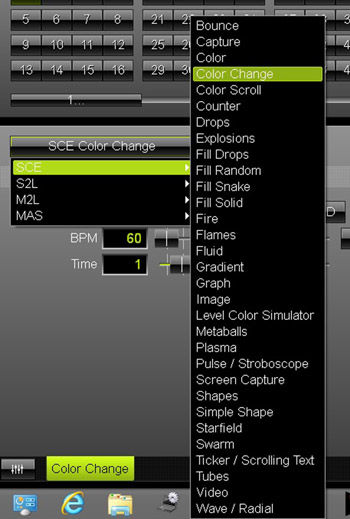

模様パターンは、図のように選択します。

6

実際に模様パターンを変更している様子を映像にしました。



この様に、まずはお使いのマトリクスLEDの縦横ドット数のパッチを作成することで、MADRIX内部のジェネレート(生成)パターンで、各種模様を出力することができます。
この模様パターンは映像でなく、内部でDMXを生成しているので、この生成するパラメータを変更するだけで、異なるパターンを作ることができます。

次回は、この模様パターンについて紹介します。
