MADRIXの“フィクスチャ”を自由に並べる方法。

どもどもOkuです。

今日のブログは、MADRIXフィクスチャ・レイアウトについてです。
LEDマトリックスパネルの場合、必ずしも平面状に敷き詰める必要はありません。
例えば、市松模様にレイアウトしたり、数ドットずらしたレイアウトにしたりと、パネル間には間隔があるものの、映像はきちんと表示される、という現場もあると思います。
今日は、MADRIXのパッチ機能でフィクスチャを自在に並べて、出力させてみようと思います。

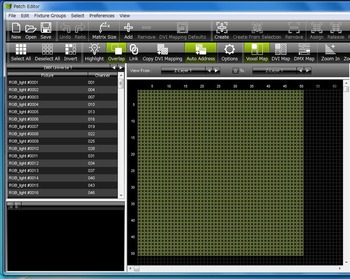

まずMADRIXを起動すると、初期設定では50*50のキャンバスサイズになっています。

1

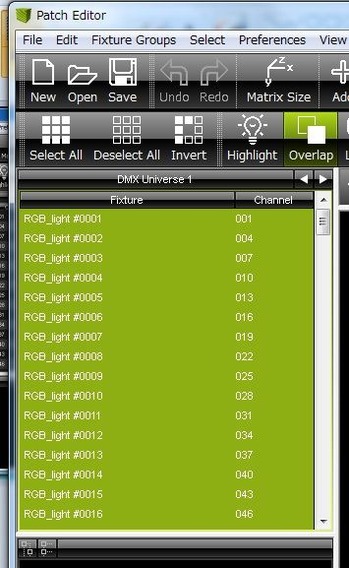

キーボードのコントロール+Aを押すことで、全選択されます。

2

そこから、メニューのRemoveボタンを押します。

3

もしキャンバスサイズを変更する場合は「Matrix Size」から変更します。

4

次に、ADDボタンから、フィクスチャを並べていきます。
今回は5*5のLEDマトリックスを交互に並べていきましょう。
ADDボタンを押し、Countに X=5 Y=5 を入力します。

5

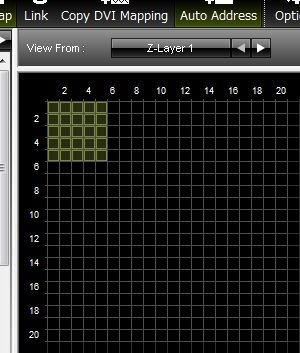

すると、キャンバスに5*5が作成されます。

6

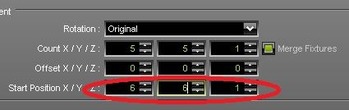

次に、もう一度ADDボタンから、同じ作業を繰り返しますが、今度はスタートポジションを X=6 Y=6 を入力します。

7

すると、図のように1枚分シフトして作成されます。

8

それを、繰り返すと市松模様ができます。

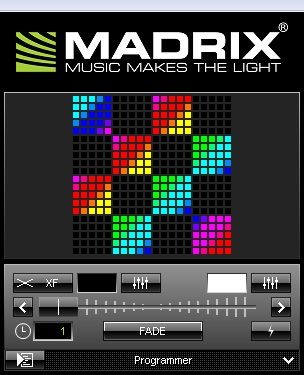

OKボタンを押してメイン画面からパターンを再生すると、このようになります。

9

異なるサイズのマトリックス作成にも有効な方法です。
