MADRIXを使いこなせ!〜パッチエディター編「2Dのオブジェを加える」

どもどもOkuです。

最近MADRIXが好調です。
ご購入頂いたお客様から、いくつかお問合せを頂くなかで、多いのがこのパッチエディター(PatchEditor)についてです。

042101

このPatchEditorを使いこなすことで、複数のLEDオブジェクトや、変形した3D LEDなどにも綺麗に点灯させることができます。
以前簡単なエディット方法を紹介しましたが、今回はもう少し詳しく説明します。

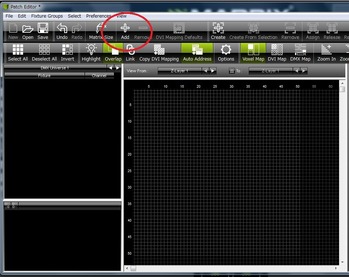

まずは、PatchEditorを開き、Addボタンから1つパッチを作成します。

042102

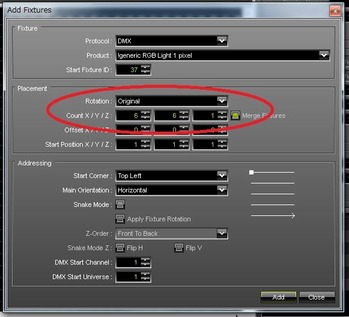

Count(LEDのドット数)を入力します。
ここでは、縦6、横6ドットを入力します。
ポイントとしては、赤丸の下、Addressingのところに、灯体のDMXアドレスの並び順があります。
右上がスタートなのか、また灯体によっては、1本のライン状(いわばスネーク状)になっている場合があります。
その設定を行います。

042103

設定してOKを押すと、次のようにパッチが作成されます。
例えば、同じLEDオブジェクトが、横に並んでいる場合はStartPostionを使います。
同じ6*6をひとます開けて、横に並べるときはX軸のスタートを8にします。
またここでのポイントとしては、画面下に、次のスタートアドレスが表示されます。
ここで、次の灯体のスタートアドレスを設定します。

042104

Addボタンを押すと、パッチが追加されます。

042105

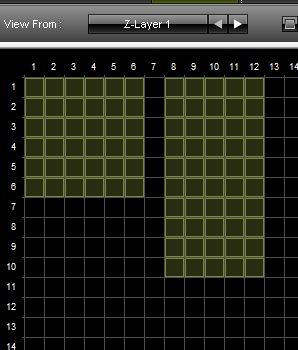

例えば、Countをかけることで、異なるLEDオブジェクトも一つの画面のように設定ができます。
写真では、6*10のLEDを追加しています。

042106

ここのPatchEditorを実際のLEDオブジェクトと同じに設定することで、パターン再生などを綺麗にモニタリングすることができます。次回は異なるフィクスチャを並べる場合を紹介します。
