MADRIXを使いこなせ!〜パッチエディター編「3Dのオブジェを加える」

どもどもokuです。

今日のブログは、MADRIXパッチエディター編の3Dオブジェについてです。
*MADRIXソフトウェアで3Dオブジェを制御する場合、できるだけGPUカードを搭載したPCを使うことをおススメします。
さて、まず最初に3Dオブジェを並べるために、キャンバスサイズ(3Dの空間サイズ)を決めます。
Matrix SizeからSize X、Y、Zを20にしてOKを押し、20ドット四方の空間を作成します。

1

次に“Add”で、5ドットの3Dキューブを作成します。

2

続けて、ポジションのXに8を入力して、横に2ドットの間隔をあけ、おなじく5ドットの3Dキューブを作成します。

3

4

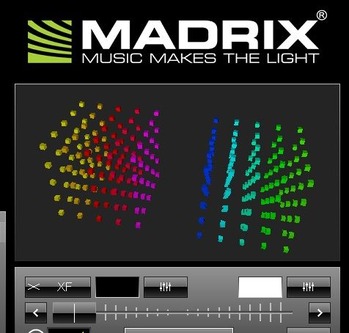

MADRIXの画面に戻ると、5ドットのマトリックスキューブが2個横に並んでいます。
このようにして3Dのオブジェを追加していきます。

5

ここで、片方を削除してみましょう。
シフトボタンを押して、右側を範囲選択します。
色が強調され、削除を実行します。

6

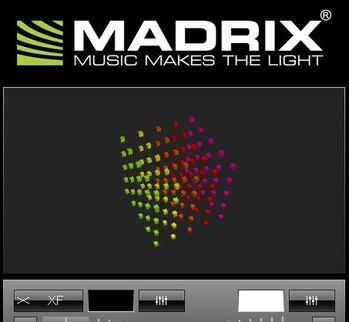

すると、確かに右側のオブジェは消えていますが、実際には1レイヤー目しか削除されていません。

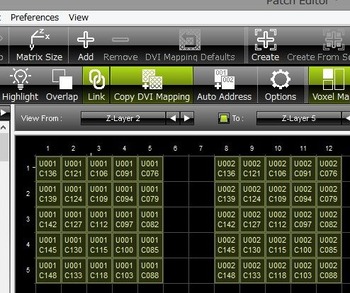

そこで、赤丸のZ軸のレイヤーの範囲指定をします。
つまり、レイヤー1からレイヤー5までを指定してから、右側のオブジェを選択します。

7

奥行きのレイヤーを選択することで、オブジェ全体を指定することができるのです。

8

ちなみに、マウスのホイールや、ズーム機能を使うと、LEDのドット単位にユニバースとDMXのスタートチャンネルが表示されます。
複数の3D LEDや、3D空間にLEDバーなどの灯体を並べる場合は、このZ軸のレイヤーが肝となります。
