EtherMXをMADRIXのArtNetノードとして設定する方法〜その2。

ご機嫌いかがですか?カルーセル彦です。

前回MADRIX上でArtNetノードを設定する方法でした。
まず、ArtNetノード設定の基本は、
・Device Managerでノードをデバイスにとして認識させる。
・Stateを「On」にする。
というだけです。
これで「出力」として認識されます。

ですがArtNetノードは出力だけでなく、入力として使用したい場合もあります。
今回は「入力」として、ArtNetノードを活用する方法を紹介します。

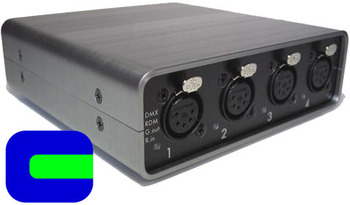

EtherMXを例にします。

1

まず、EtherMX Setアプリケーションで、DMXポート1を「入力」にしておきます。

2

次にMADRIXで、入力・出力にかかわらず、デバイスとしてEtherMXをArtNetノードとして認識させます。
前回同様、[Preferrences]→[Device Manager]→[ArtNet]タブを選択し、「虫メガネ」マークをクリックします。

3

これで、ネットワーク上にあるEtherMXが表示されます。

4

続いて、[DMX Device]タブを選択します。

5

MADRIXで「入力」として使用するには、「ArtNet Remote」という機能を利用します。
Device Nameにある「ArtNet Remote」をダブルクリックし、「ArtNet Device Configurationウインドウ」を起動させます。

6

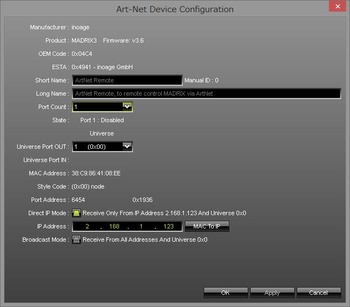

Port Countを、プルダウンメニューから「1」を選択します。

7

Broadcast Modeにチェックを入れてOKを押します。

8

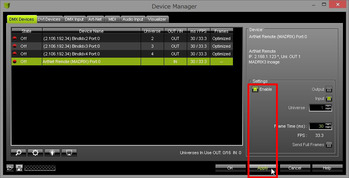

ArtNet Remoteを選択して、右側のSettings欄の「Enable」をクリックし、「Apply」をクリックし、

9

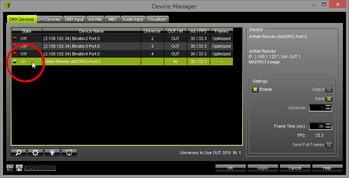

選択したポートのStateがOn:緑になります。

10

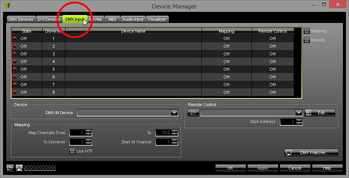

最後に、[DMX Input]タブを選択し、

11

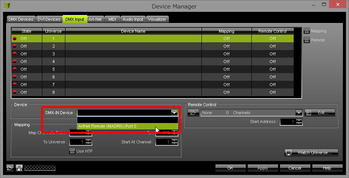

一番上のユニバース1を選択し、Device欄のDMX-IN DeviceをプルダウンメニューからArtNet Remote(MADRIX) Port:0を選択すればOKです。

12

実際にDMX Inputが機能しているか、確認してみましょう。
MADRIXには、簡易的なDMXモニターがあります。

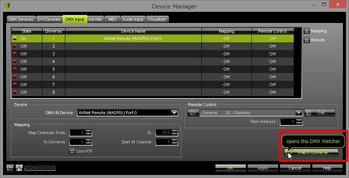

[DMX Input]タブの右下の「Watch Universe...」をクリックします。

13

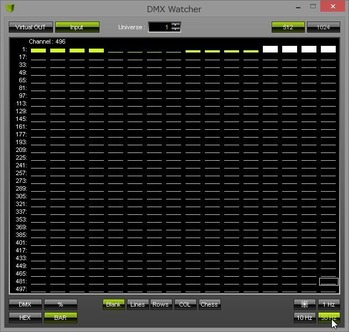

「DMX Watcherウインドウ」が起動します。
DMXの増減を数字やバー状でグラフィカルに表示し、実際のDMX信号を確認することができます。

14


ArtNetデバイスを「入力」として使用するには[DMX Input]タブを利用ことを覚えておいてください。
次回は、MADRIXのDMX INに関して、さらに詳しく解説します。
