MADRIXをDMXで制御する方法〜その1。

ご機嫌いかがですか?カルーセル彦です。

前回までで、EtherMXをMADRIX用のArtNetノードとして認識・設定が終わりました。
さて、EtherMXのDMXポートを「入」にすることで、外部DMX信号を入力し、MADRIXを外部DMXで制御することができます。

今回は、MADRIXをDMX制御する「DMXプロトコル」についてお伝えします。
まず、ArtNetノードの設定は、
・Device Managerでノードをデバイスにとして認識させる。
・Stateを「On」にする。
・「入力」として使用するために「ArtNet Remote」という機能を利用する。
とします。
これでEtherMXのポート1が入力として使用できます。

1

それでは、次にMADRIXをどうやってDMX制御に割り当てるかを確認しましょう。

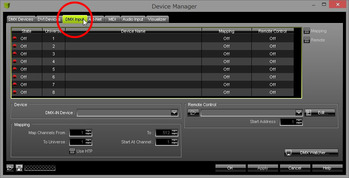

[Preferrences]→[Device Manager]→[DMX Input]タブ
を選択します。

2

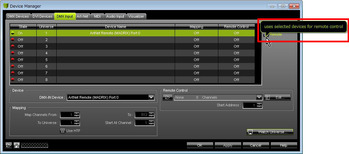

StateがOn:緑になっているユニバースを選択し、一番右端の「Remote」をクリックします。

3

すると、これまで選択できなかった「Remote Contorol」エリアが選択できるようになります。

4

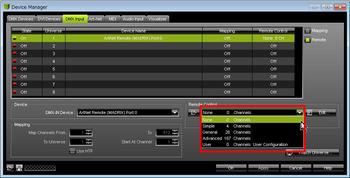

プルダウンメニューから、MADRIX制御用DMXプロトコルを選択します。

5

・None 0 channels
・Sinple 4 channels
・General 26 channels
・Advanced 167 channels
・User 0 channels UserConfiguration


の5種類があります。

・None 0 channels
これはDMX INとして機能させるものの、MADRIXを外部コントロールしないときに使用します。
かなり特殊ですが、例えば、いくつかのDMX INを使用する際に、ある特定のDMX INポートだけを使用しない、というときに設定すると良いでしょう。

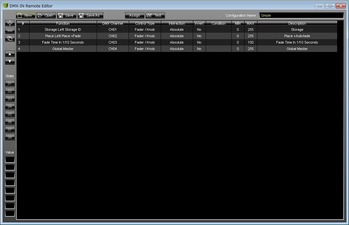

・Simple 4 channels
6

MADRIXを4chのみでコントロールするプロトコル設定です。
コンテンツ(ストレージID)の選択、フェードスライダー、フェードタイム、グランドディマーを4chで制御します。

・General 26 channels
7

Simpleプロトコル(4ch)をさらに細かく制御したい場合に使用します。
最大26chとなり、スタンダードなMADRIXの設定機能のほとんどをコントロールできます。

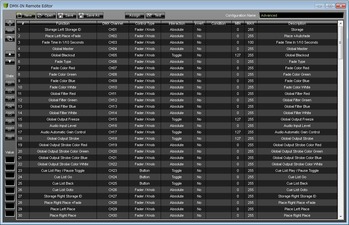

・Advanced 167 channels
8

最も多くのチャンネル数で、MADRIXのコントロールを行うプロトコルです。
MADRIXの画面上の設定項目のすべてを167chでコントロールする、というイメージです。

・User 0 channels UserConfiguration
については、次回に続きます。

MADRIX
http://gonginternational.jp/archives/product_category/projection-mapping#madrix
MADRIX LUNA 4/8/16
http://gonginternational.jp/archives/product/madrix-luna

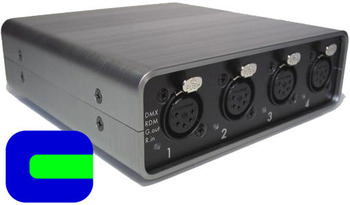

Kuwatec EtherMX
