MADRIXをDMXで制御する方法〜その2。

ご機嫌いかがですか?カルーセル彦です。

前回のMADRIXをDMX制御する「DMXプロトコル」の一つ、
User 0 channels UserConfiguration
について、紹介します。
この“UserConfiguration”は、ユーザが自由にパラメータをDMXチャンネルに割り当てて、オリジナルのDMXプロトコルを作成する際に利用します。

1

MADRIXのDMXプロトコルには、最初から用意されている、
・Sinple 4 channels
では、制御したいパラメータが無いといったケース、
・General 26 channels
・Advanced 167 channels

では、制御する必要のないパラメータが含まれていて、必要以上に制御チャンネル数が多いといったケースがあることでしょう。、
そういった際に、このUserConfigurationを使って、制御したいパラメータだけを分かりやすく割り当てると便利です。

「Remote Contorol」エリアのプルダウンメニューから、MADRIX制御用DMXプロトコルで 、
「User 0 channels UserConfiguration」
を選択します。

2

UserConfigurationの場合、制御したいパラメータを選択し、どのような制御にするか?を決定し、DMXアドレスに割り当てる、という流れになります。

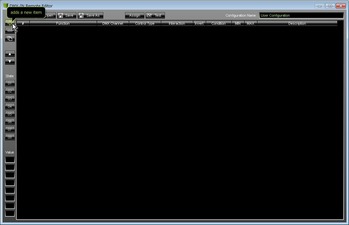

まず、制御したいパラメータを左上の「+」ボタンを押します。

3

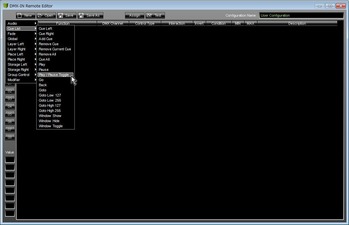

例えば、CueListのPlay/Pause Toggleというコマンドを選択します。

4

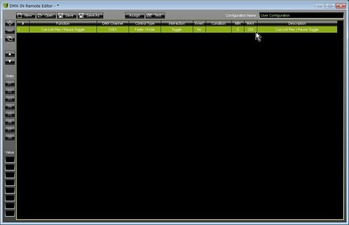

DMXチャンネルを「1」とし、ControlTypeを、
・Fader/Knob
・Button
のいずれかを選択します。
Fader/Knobはフェーダーやロータリーノブなどで制御する場合、Buttonはボタンやスイッチなどで制御する場合に選択します。

5

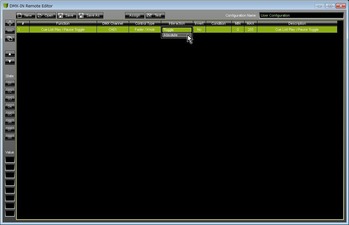

InteractionはControlTypeに関連しますが、そのパラメータをON/OFFのスイッチ的な使い方(Toggle)をするのか、0%から100%を変更しながら使用するのか(Absolute)、を選択します。

6

Invertは、DMX0-100%と100%-0の方向を選択します。
Conditionは、8つのState(固定値)、8つのValue(0-255のいずれかのレベル)をあらかじめ設定することができます。
そして、DMXの最小/最大値を入力すれば、オリジナルのプロトコルが完成します。

7


今回のようなシンプルなプロトコルは、事前にMADRIXで作成したエフェクトパターンをキューリストに割り当てた状態で、「キューリストをDMXで送る」といったシンプルなコントロールを可能とします。
他にも、基本の操作はコンピュータ上で(マウス操作で)行いながら、マスターフェーダーだけ、再生スピードだけ、RGBカラーバランスだけ、を簡易的な外部DMXコンソールでコントロールしたい、という場合などに最適です。
